太阳能动力竞速小车结构设计方案

　　这款太阳能动力小车的设计，最初瞄准的是高校科创竞赛、青少年新能源科普教具、小型户外探测载具这几类场景，在做结构方案的时候，没有照搬常规燃油竞速车的布局逻辑，而是把光伏组件的受光效率放在了优先级最高的位置。从实际使用场景来看，这类小型太阳能载具不需要考虑复杂的路面通过性，多数运行场景是平整的硬化铺装路面、室内竞赛赛道或者平整的户外实验场地，所以底盘的离地间隙控制得比较低，一方面可以降低整车重心，减少高速过弯时的侧倾风险，另一方面也能压缩整车高度，减少行驶过程中的迎风面积，降低风阻带来的动力损耗。

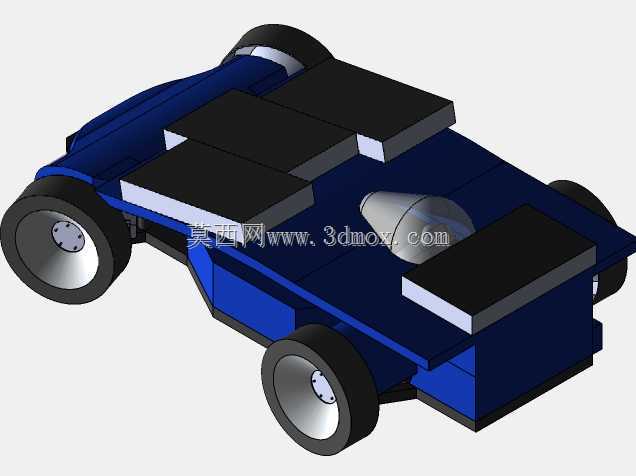

　　在功能特性上，整车的动力完全由车顶铺设的四块光伏板提供，光伏板采用嵌入式安装结构，直接固定在底盘上方的安装支架上，没有额外做抬高设计，避免支架带来的额外重量与风阻。光伏板的排布避开了驾驶舱的凸起区域，四块板分左右两列对称布置，每列前后排布两块板，相邻板之间预留了2mm的安装间隙，既可以避免车辆行驶过程中震动导致板件互相摩擦剐蹭，也能给板件的热胀冷缩留出足够的形变空间，不会因为户外暴晒升温导致板件挤压变形。驾驶舱采用流线型的锥状设计，前端收窄贴合车头的弧形轮廓，后端平滑过渡到车尾的光伏板区域，整个舱体的曲面做了连续相切处理，没有突兀的直角转折，能最大程度梳理流经车顶的气流，减少紊流带来的阻力增量。

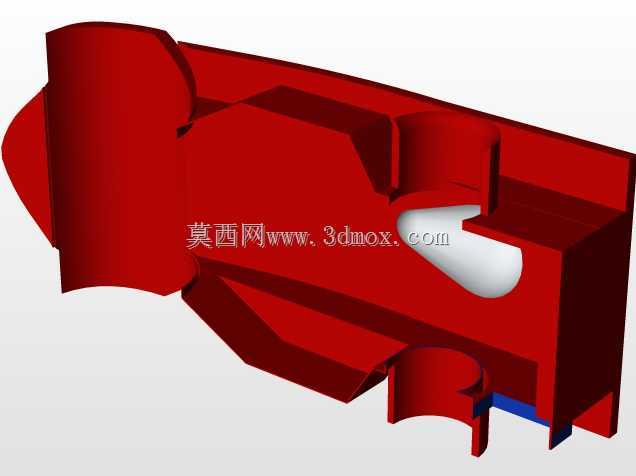

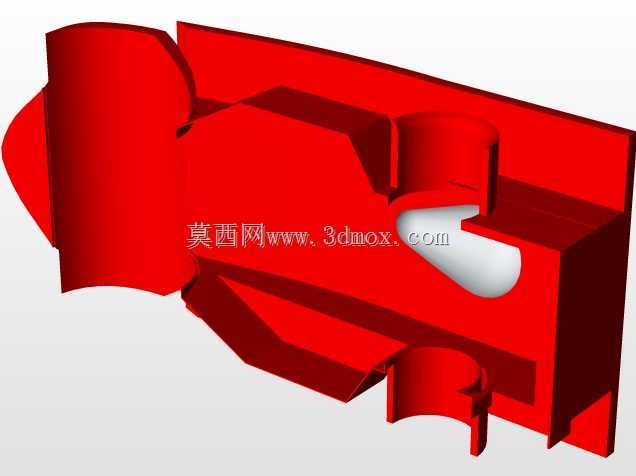

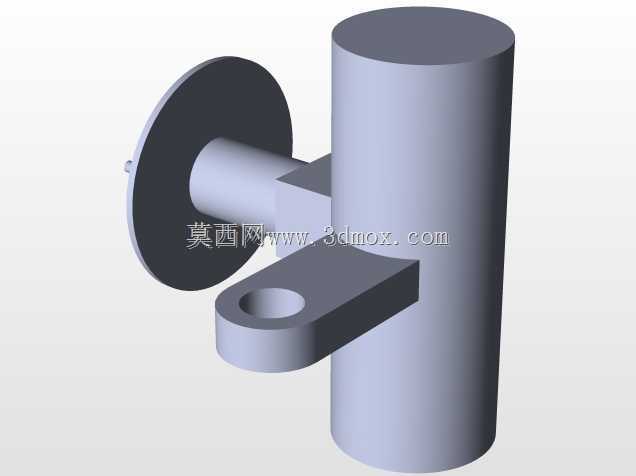

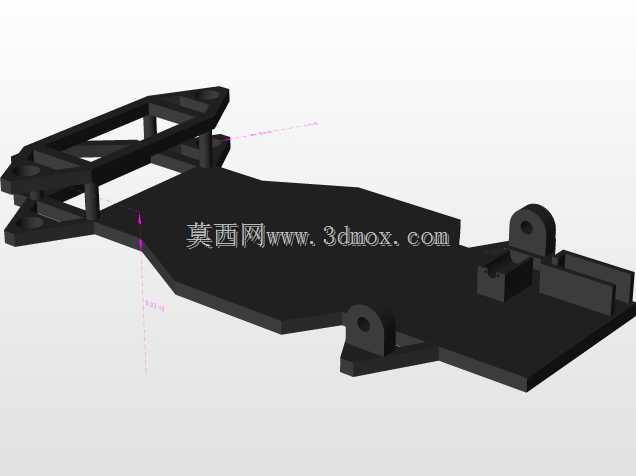

　　底盘部分采用一体化的承载式结构，没有额外设计独立的车架，整个底盘壳体同时承担承载、安装基准、防护外壳三重作用，这种设计可以大幅减少零部件数量，降低整车装配难度，同时也能控制整车自重，对于完全依赖太阳能供电的小型载具来说，自重的降低直接意味着动力冗余的提升，同等光照条件下能获得更好的加速性能与续航表现。行走机构采用四轮独立布局，四个车轮分别布置在底盘的四个角端，轮距的设定参考了常规1:10比例竞速车的参数，前后轮距保持一致，转向机构布置在前轮位置，采用简化的连杆转向结构，没有设置复杂的助力机构，因为整车自重较轻，手动转向或者小型舵机驱动就可以满足转向需求，不需要额外增加助力部件带来的重量负担。车轮的轮毂采用凹面设计，轮胎选用低滚阻的光滑胎面，适配平整路面的行驶需求，没有设置越野胎的深花纹，避免花纹带来的滚阻增加。

　　设计过程中，安装边界的考量贯穿了整个方案的迭代：光伏板的安装面做了0.5mm的下沉台阶，光伏板嵌入之后上表面和周围的底盘壳体上表面保持齐平，不会出现凸起的台阶打乱气流；车轮的安装位置预留了足够的转向跳动空间，前轮在最大转向角度下，轮胎和底盘壳体之间的间隙保持在3mm以上，不会出现转向干涉的问题；驾驶舱的透明罩采用卡扣式安装，和底盘上的安装槽配合，不需要额外的螺丝固定，既方便拆装查看内部的线路与动力部件，也能保证舱体的密封性，避免户外行驶时灰尘或者溅起的水进入舱内影响电路。

　　从实际用途的适配性来看，这个结构方案既可以直接用于科创竞赛的参赛作品制作，只需要在底盘预留的空腔内加装匹配的电机、电池储能模块、控制电路就可以完成整车组装；也可以作为新能源科普的教学模型，拆分之后可以清晰展示太阳能载具的布局逻辑、光伏组件的安装方式、小型四轮车的底盘结构特点；如果更换功率更大的光伏组件与动力部件，还可以拓展为小型户外场地的巡检载具，在平整的园区道路上完成低速巡检作业，不需要额外充电，只要有光照就可以持续运行，后期维护的成本非常低。整个结构的所有零部件都采用规则的安装基准，建模过程中所有配合面都做了公差预留，3D打印或者机加工都可以直接生产，不需要额外做结构的二次调整，零部件之间的配合间隙控制在0.1-0.2mm之间，既可以保证装配的顺畅度，也不会出现配合过松导致的行驶异响问题。
