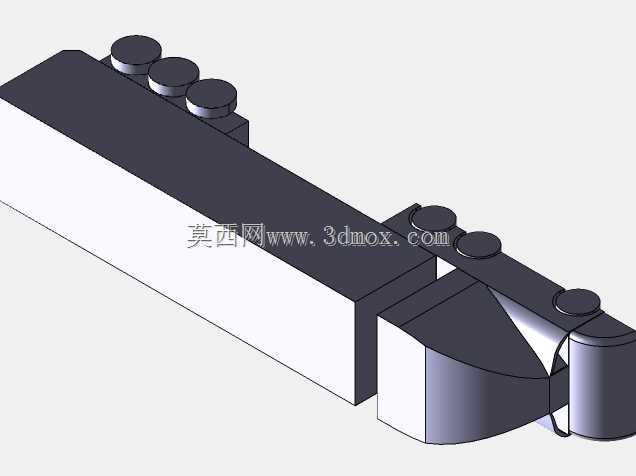

这套工装结构主要面向车用流体系统的台架验证环节,在整车热管理、进排气系统优化、冷却液流道阻力测试这类场景中,作为CFD仿真结果的实物校验载体使用。很多刚接触流体仿真的工程师容易陷入“仿真结果即最终结论”的误区,实际上台架实测的边界条件和仿真设置的理想边界存在不小偏差,这套工装的核心作用就是把仿真模型中的流道结构实体化,在可控的台架环境下复现仿真中的流速、压力分布工况,把实测的压损、流量系数数据和仿真计算值做对标,修正仿真模型的边界参数,避免后续整车搭载测试时出现流阻超标、流量分配不均的问题。从结构设计逻辑来看,整体采用长条形集成式布局,主体流道段做了等截面矩形设计,减少流道突变带来的局部压损干扰,
让测试段的流体状态尽可能保持充分发展的湍流形态,保证压力、流速传感器采集的数据具备参考性。流道上方布置的三组圆形接口是预留的传感器安装位,可直接拧入压力变送器或者温度传感器,不需要额外做转接工装,接口的中心距和螺纹规格统一采用行业通用的M10×1细牙螺纹,适配市面上绝大多数车用流体测试用传感器,安装时只需要在螺纹处缠绕密封生料带或者加装紫铜密封垫,就能满足1.6MPa以内的静压密封要求,不需要额外设计密封结构。工装末端的变径弧形过渡段,是专门针对车用管路常见的弯管流阻测试场景设计的,弧形内壁的曲率半径参考了整车管路常用的1.5倍管径弯曲标准,避免直角转弯带来的局部涡流影响测试精度,末端的圆柱接口是标准的快插接口位,
可直接对接车用常用的尼龙管路或者橡胶管路,和台架的流体循环系统快速连通。在安装边界上,工装底部做了平整的安装基准面,平面度控制在0.05mm以内,可直接固定在标准铝型材台架或者铸铁测试平台上,不需要额外做调平处理,整体长度控制在420mm,宽度85mm,安装孔位采用两端对称布置的M6螺纹孔,孔距符合通用台架的安装孔距标准,不需要重新打孔适配台架。设计时特意把传感器接口布置在流道的上侧,避免测试液体中的杂质沉积在传感器探头位置影响测量精度,同时所有流道内壁都做了抛光处理,内壁粗糙度控制在Ra1.6以下,减少壁面粗糙度对流阻测试结果的干扰,这一点很容易被忽略——如果内壁粗糙度过大,实测的沿程阻力系数会比仿真值高出15%以上,
直接导致对标失效。另外,工装的分体式拼接结构也做了定位止口设计,拼接处的止口配合间隙控制在0.02mm以内,组装后不需要额外打胶密封,依靠端面的O型圈槽就能实现密封,后期如果需要更换不同曲率的末端测试段,只需要拆开连接螺栓就能快速替换,不需要重新制作整个工装,能覆盖不同管径、不同弯曲角度的流道测试需求,大幅提升台架测试的效率。在实际使用中,这套工装可以完成不同流量下的流阻特性测试、不同温度下的流体阻力变化测试,还可以通过在流道内加装导流结构,验证不同导流方案对流量分配的影响,给CFD仿真模型提供可靠的修正参数,让后续的整车流体系统仿真结果更贴近实际工况,减少整车阶段的整改次数。
