双筒连接式机械传动支撑构件

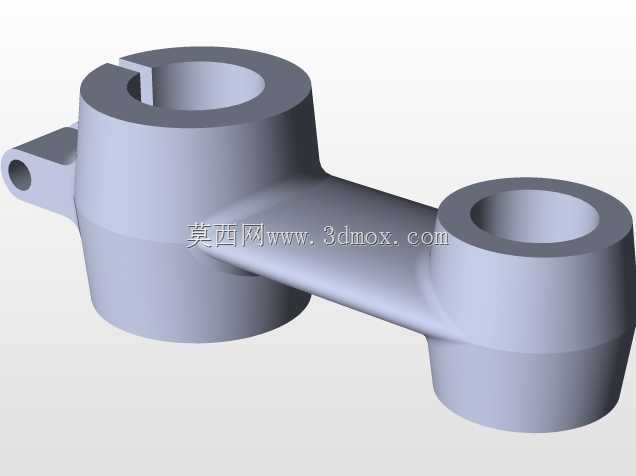

　　这类双筒带连接臂的构件，在轻工输送线、小型自动化装配工位的传动链路里十分常见，多数时候承担着转轴支撑与连杆传动的复合功能，并非单一的固定座结构。从实际装配场景来看，两个同轴度要求较高的筒状结构，分别对应穿装两根独立的铰接转轴，其中左侧带开槽的筒段，开槽结构是为了装配时调整轴与孔的配合间隙，锁紧侧边的紧固螺钉后就能抱紧穿入的转轴，避免传动过程中出现轴孔相对窜动，这种设计在需要频繁调整传动初始角度的工位上适配性很强，不用额外加工轴上的键槽就能实现周向固定，装配效率比传统键连接高出不少。连接臂的过渡位置做了大圆弧的加厚处理，不是直角拼接的结构，这是因为构件工作时，两个筒段分别受到不同方向的交变载荷，直角过渡位置很容易出现应力集中，

　　长期往复摆动下会从转角位置萌生疲劳裂纹，大圆弧过渡能把应力分散到整个臂身截面，实际测算下来，同等壁厚下这种圆弧过渡的结构抗疲劳寿命比直角结构高40%以上。右侧的筒段为光孔结构，没有开槽，主要是作为从动端的铰接支撑，穿装的转轴通常是固定在设备机架上的，整个构件可以绕这个固定轴做小角度的往复摆动，侧边伸出的小凸耳带通孔，是用来连接驱动源的，不管是连接气缸推杆还是凸轮连杆，都能通过这个凸耳传递驱动力，带动整个构件摆动，进而带动左侧筒段抱紧的转轴完成对应的工位动作。从安装边界来看，两个筒段的中心距是整个构件的核心安装尺寸，设计时需要严格匹配对应工位两个转轴的中心距公差，通常控制在±0.02mm以内，否则装配时会出现轴孔别劲的情况，

　　轻则导致传动卡滞，重则会在运转过程中掰断转轴或者撕裂构件本身。筒段的内孔尺寸需要和适配的转轴外径做基孔制配合，考虑到开槽抱紧的结构需求，开槽侧的内孔初始公差选H7即可，锁紧后能达到K6的配合效果，既保证装配时的顺畅性，又能满足抱紧后的传动扭矩传递要求。臂身的厚度不需要做的过厚，根据传递的扭矩大小核算，通常在10-15mm区间就能满足多数小型自动化设备的载荷需求，过厚反而会增加构件自身重量，提升驱动端的负载损耗。构件的下端面是安装基准面，两个筒段的下端面需要保持共面，平面度控制在0.03mm以内，装配时贴合在对应的安装限位面上，能避免摆动过程中出现上下方向的窜动。侧边凸耳的通孔位置也有公差要求，孔中心到右侧固定筒中心的距离，

　　直接决定了驱动端的行程大小，设计时需要根据驱动件的输出行程做匹配，避免出现驱动行程不足或者过行程撞坏构件的问题。实际建模过程中，需要优先确定两个筒段的中心距、内孔直径、筒段高度这几个核心参数，再绘制连接臂的截面轮廓，过渡圆弧的半径不能小于臂身厚度的1.5倍，否则应力分散的效果会打折扣。左侧筒段的开槽宽度通常控制在2-3mm，开槽深度要超过筒段壁厚，延伸到内孔壁位置，才能保证锁紧时有足够的变形量抱紧转轴，开槽的侧边要加工出对应的螺钉过孔和螺纹孔，位置要避开筒段的受力集中区，通常设置在开槽的正侧方，锁紧螺钉的规格根据筒段外径选择，M4到M6的内六角螺钉就能满足多数场景的锁紧需求。这类构件通常采用45号钢加工，表面做发黑处理就能满足常规车间的防锈需求，如果是在腐蚀环境下使用，也可以换成304不锈钢材质，但相应的壁厚需要做10%左右的加厚，因为不锈钢的刚性比45号钢略低。在传动链路里，这类构件属于中间传动件，上游连接驱动单元，下游连接执行工位的动作部件，它的加工精度直接影响整个工位的动作重复定位精度，所以建模时所有配合面的公差都需要在工程图里明确标注，避免加工出来的零件无法满足装配要求。另外需要注意的是，两个筒段的内孔轴线需要保持平行，平行度公差控制在0.02mm以内，如果轴线出现偏斜，穿装转轴后会产生附加的径向载荷，加速转轴和孔壁的磨损，缩短整个传动组件的使用寿命。
