多轮联动辊式输送导向模组结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:462159
  • 多轮联动辊式输送导向模组结构设计
  • 多轮联动辊式输送导向模组结构设计
  • 多轮联动辊式输送导向模组结构设计
  • 多轮联动辊式输送导向模组结构设计
  • 多轮联动辊式输送导向模组结构设计
  • 多轮联动辊式输送导向模组结构设计
  • 多轮联动辊式输送导向模组结构设计
  • 多轮联动辊式输送导向模组结构设计
  • 多轮联动辊式输送导向模组结构设计
  • 多轮联动辊式输送导向模组结构设计
  • 多轮联动辊式输送导向模组结构设计
  • 多轮联动辊式输送导向模组结构设计
  • 多轮联动辊式输送导向模组结构设计

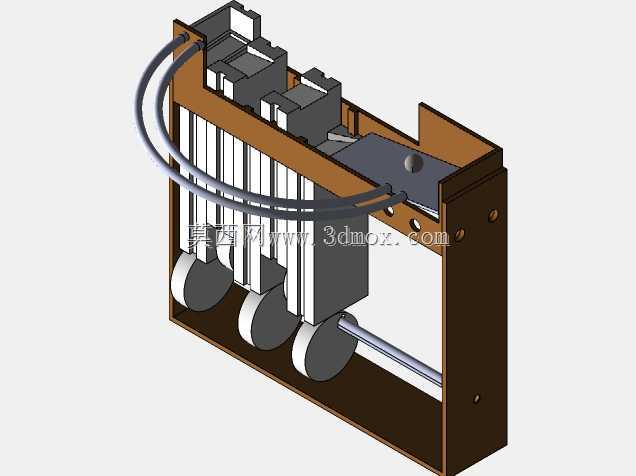

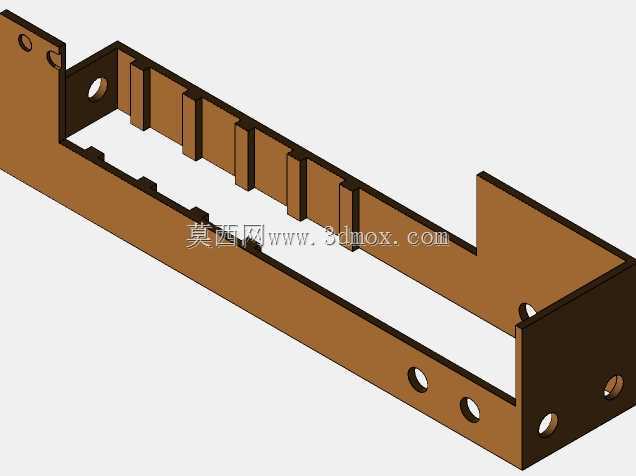

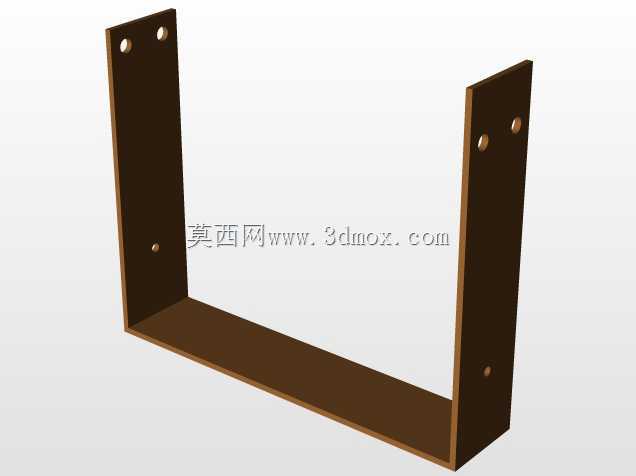

  这套辊式输送导向模组,最初是针对窄幅条状工件的在线输送对位需求开发的,在3C电子小配件冲压连线、软包电池极片输送、薄型五金件分料出料这类场景里,经常会遇到工件宽度窄、输送过程易偏移、需要多工位同步对齐的问题,常规的平皮带输送没有侧向定位,单组导向轮又容易卡料,这套结构就是针对这类痛点做的集成化设计。从结构布局来看,模组采用单侧立式折弯机架作为承载主体,机架采用冷轧钢板折弯成型,折弯边做了双层翻边强化,避免长期受侧向力出现形变,安装面预留了沉头固定孔,可以直接锁装在生产线的型材架或者安装平板上,整体安装边界控制在紧凑范围内,不需要额外占用过多生产线横向空间,适配现有产线的改造加装需求。三组从动辊轮平行布置在机架内侧,

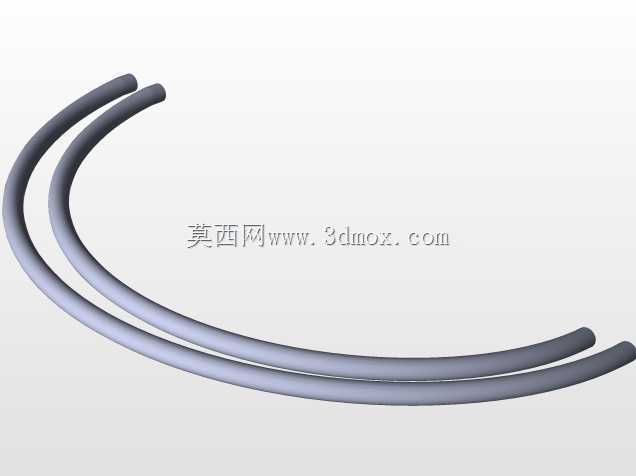

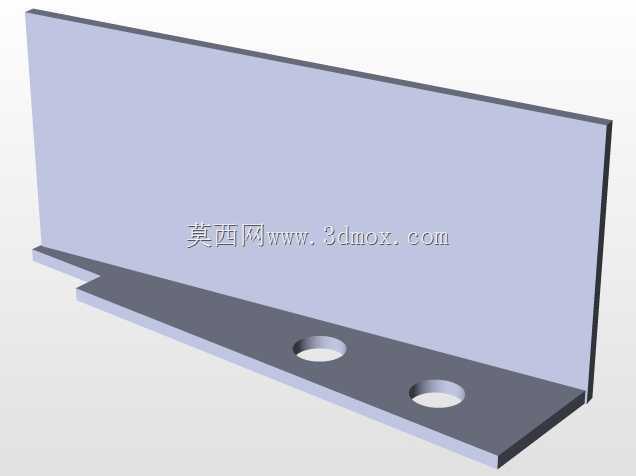

  辊轮采用POM材质外包不锈钢轴芯的结构,既保证辊面的耐磨性,又能避免刮伤工件表面,辊轮的安装轴一端固定在机架内侧的定位槽内,另一端通过联动横杆做同步连接,当工件从辊轮上方通过时,三组辊轮可以同步贴紧工件侧边,不会出现单轮施压导致的工件歪斜问题,辊轮的伸出量可以通过轴端的调节螺母微调,适配不同宽度规格的工件导向需求,调节范围覆盖常见的窄幅工件尺寸区间。走线结构采用外置弧形拖链布置,拖链顺着机架外侧的弧形走位固定,内部可以容纳传感器信号线、调节机构的驱动气管或者线缆,避免输送过程中线缆与工件、运动部件发生剐蹭,拖链的弯曲半径按照常规工业线缆的最小弯曲要求设计,长期往复运动也不会出现线缆折损的问题。机架端部设置了一块带定位凸点的挡板,

  挡板可以根据工位需求安装检测传感器,比如光电开关或者光纤传感器,用来检测工件是否到位,凸点结构可以快速定位传感器的安装位置,不需要现场反复对位调整,挡板同时也作为工件的端部硬限位,当工件输送到指定工位时,挡板可以挡住工件避免冲出模组范围,配合辊轮的侧向导向,能把工件的定位精度控制在合理的公差范围内,满足后续工位比如抓取、检测、压装的对位要求。设计过程中特意规避了复杂的传动零件,整套模组没有额外的动力输入,属于被动式导向输送结构,依靠生产线本身的输送动力带动工件前移,辊轮随工件移动被动转动,既降低了制造成本,也减少了后期的维护点,不需要额外做动力接线或者传动调试,安装完成后只需要调整好辊轮的伸出量就可以投入使用。

  辊轮与机架之间的安装间隙做了严格控制,既保证辊轮转动顺畅无卡滞,又不会出现过大的旷量导致导向精度下降,轴芯位置加装了微型自润滑轴承,长期运行不需要额外加注润滑脂,适配无尘车间或者免维护的产线需求。机架表面做了喷塑处理,颜色采用工业常用的棕褐色调,既可以避免生产过程中的油污、划痕过于明显,也能和常规生产线的深色机架保持视觉统一,所有外露的螺丝都采用内六角圆柱头螺丝,螺丝头不突出安装面,避免刮碰到过往的工件或者操作人员。在实际应用中,这套模组可以多组串联使用,沿着输送方向间隔布置,就能实现长距离的窄幅工件导向输送,也可以单组使用,作为出料端的对位机构使用,比如安装在冲床的出料口,对接后续的接料盒或者输送带,能避免工件出料时歪斜卡料。针对不同的工件材质,还可以快速更换辊轮的外包材质,比如输送软质的塑料工件时可以换成硅胶辊面,输送金属工件时可以换成硬质阳极氧化铝辊面,辊轮的安装接口采用统一尺寸,更换时只需要拆下轴端的卡簧就可以完成替换,不需要拆解整个机架结构。整套结构的受力经过反复校核,机架的折弯厚度、辊轮轴的直径、联动横杆的截面尺寸都按照最大输送工件的重量和侧向推力做了冗余设计,长期满负载运行也不会出现结构变形或者辊轮轴弯曲的问题,安装孔位采用长圆孔设计,现场安装时可以微调模组的前后位置,适配不同产线的安装公差,不需要重新打孔攻丝,降低现场安装的工作量。
