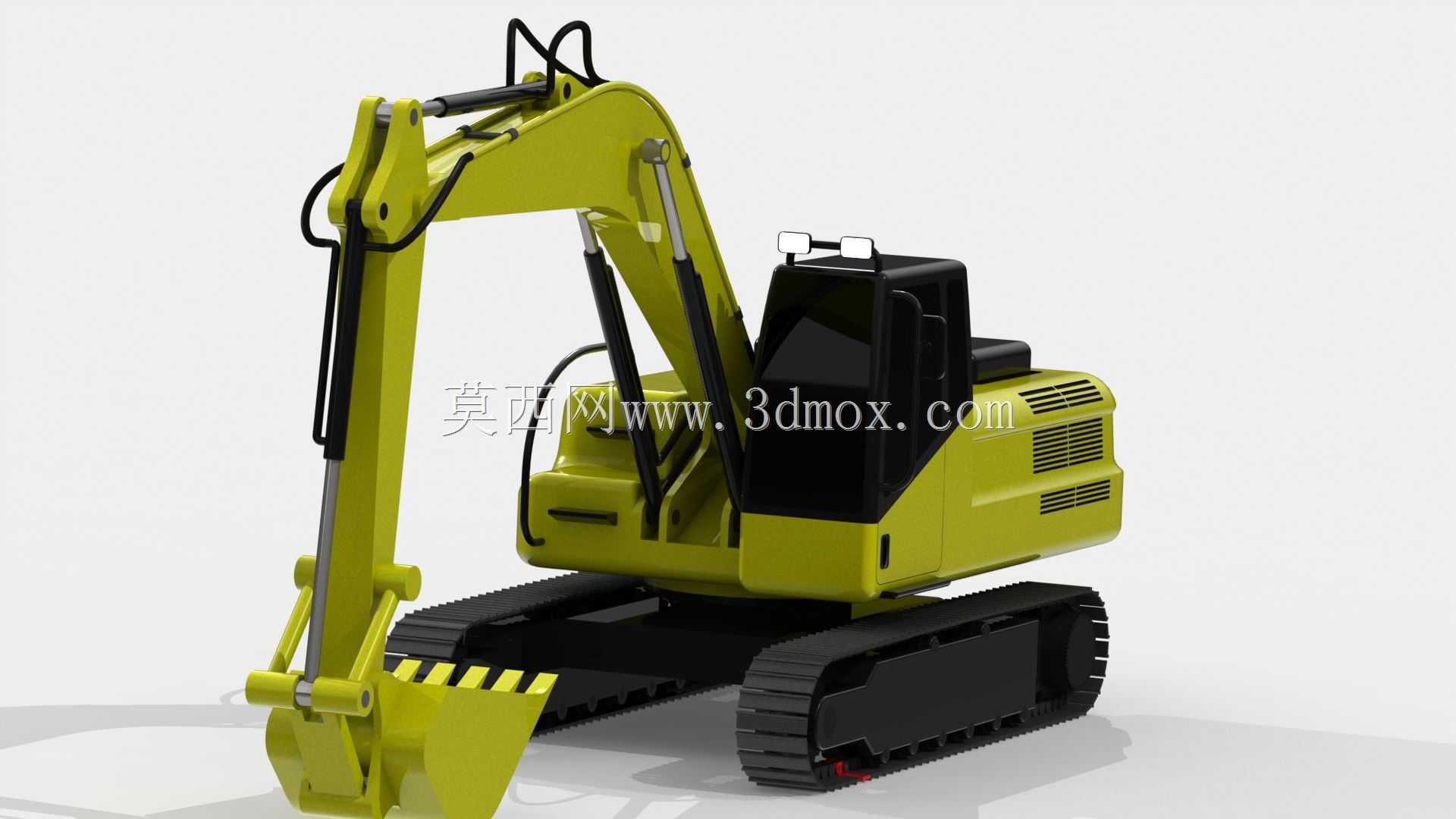

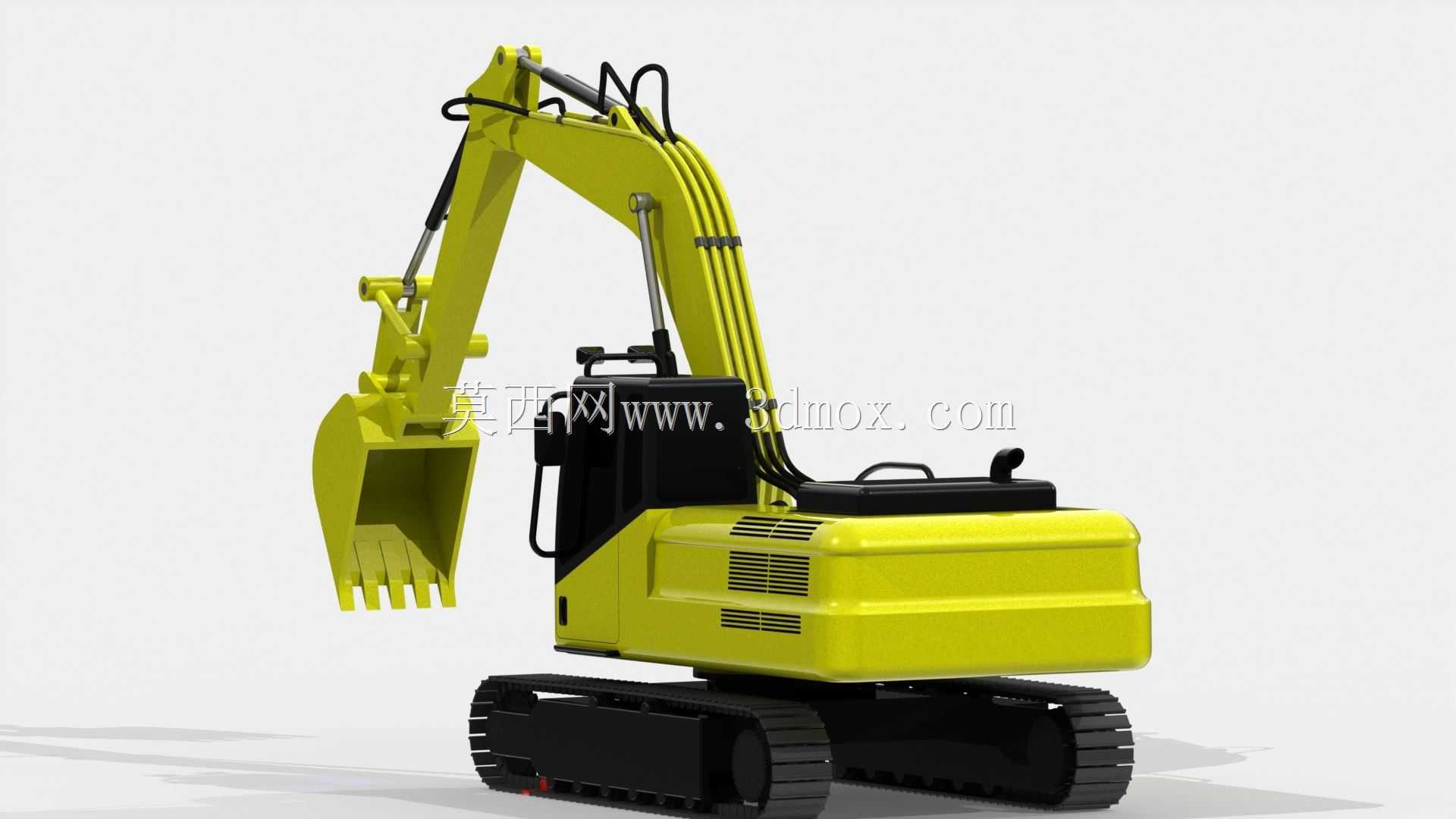

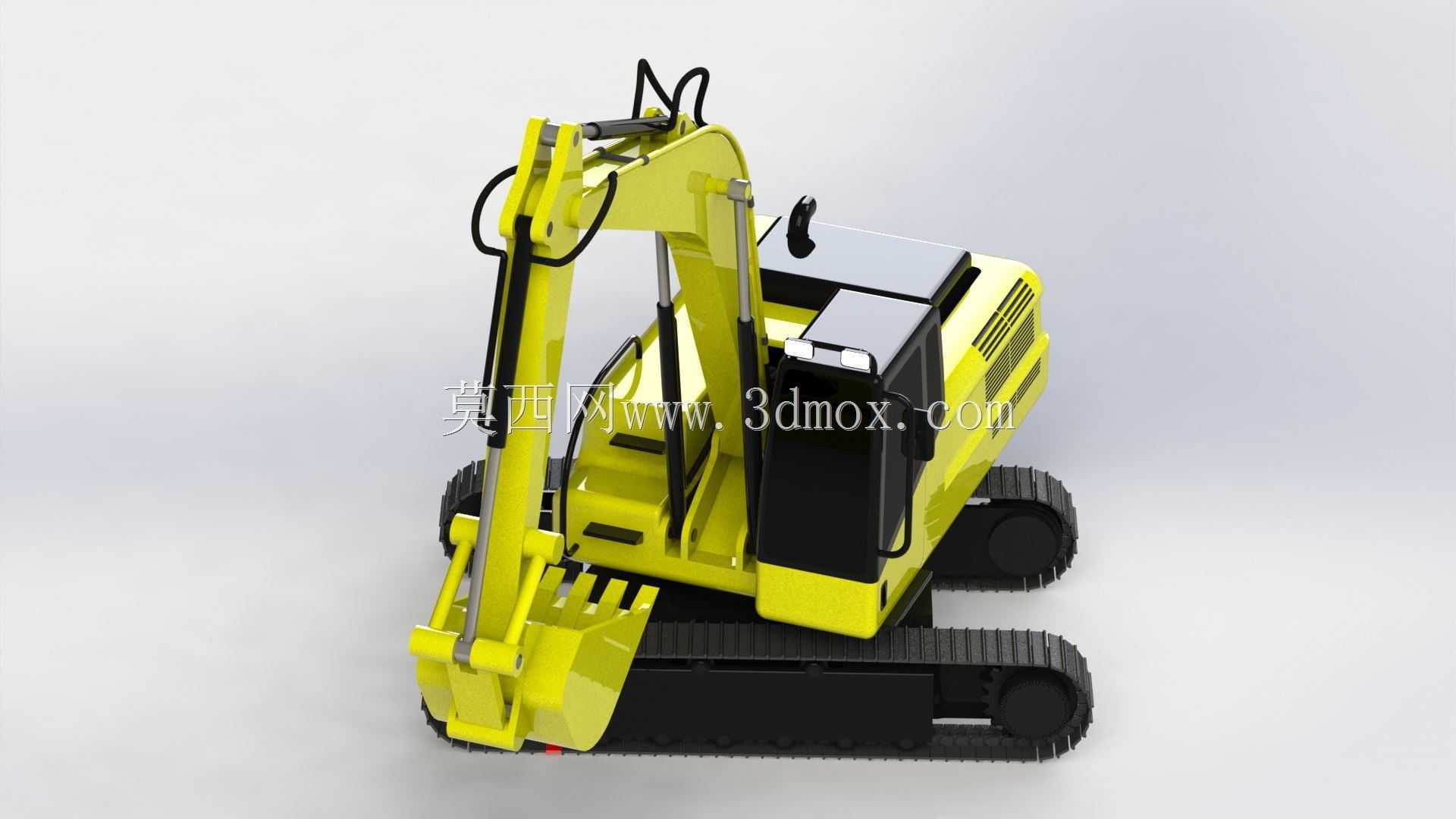

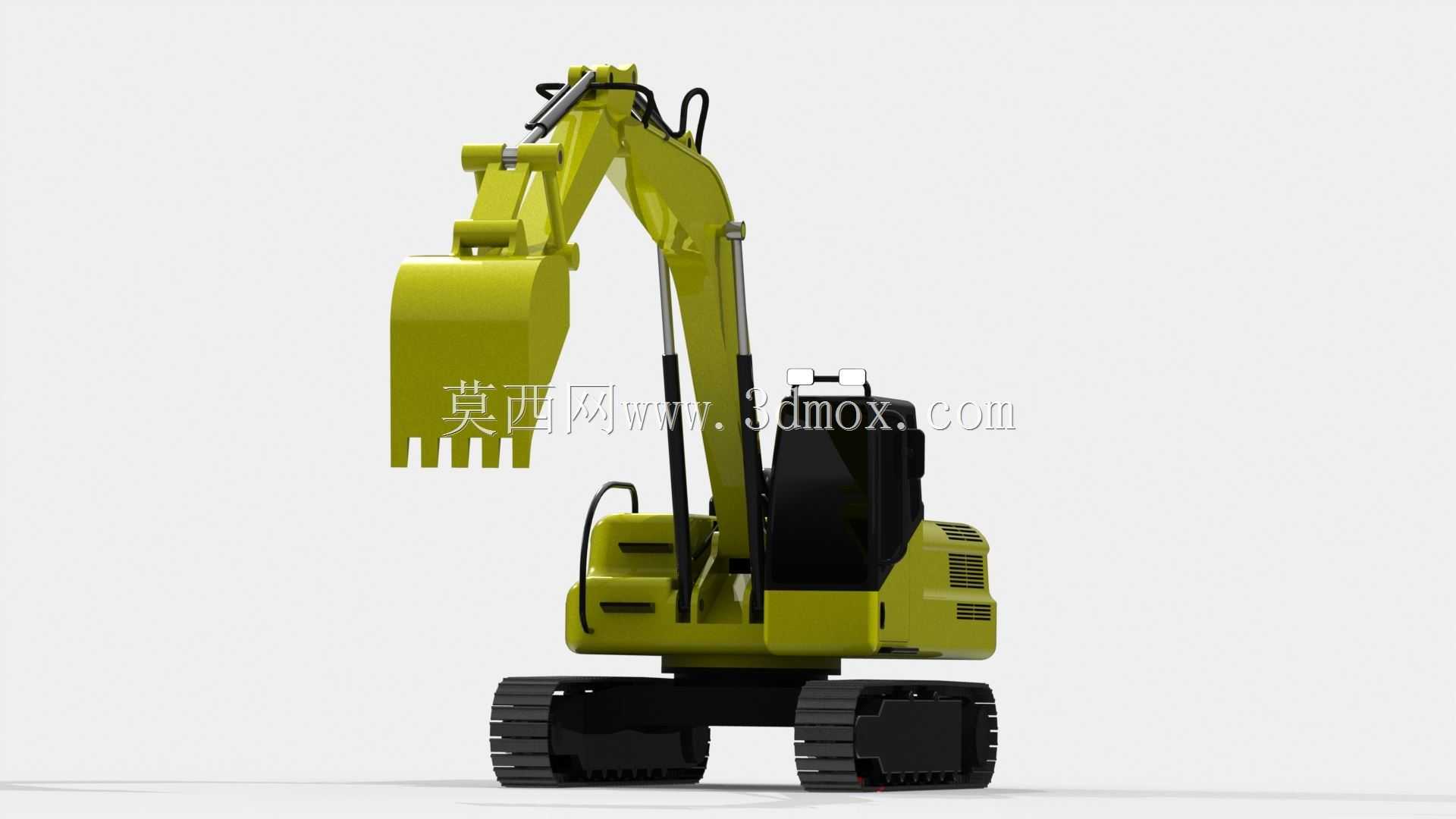

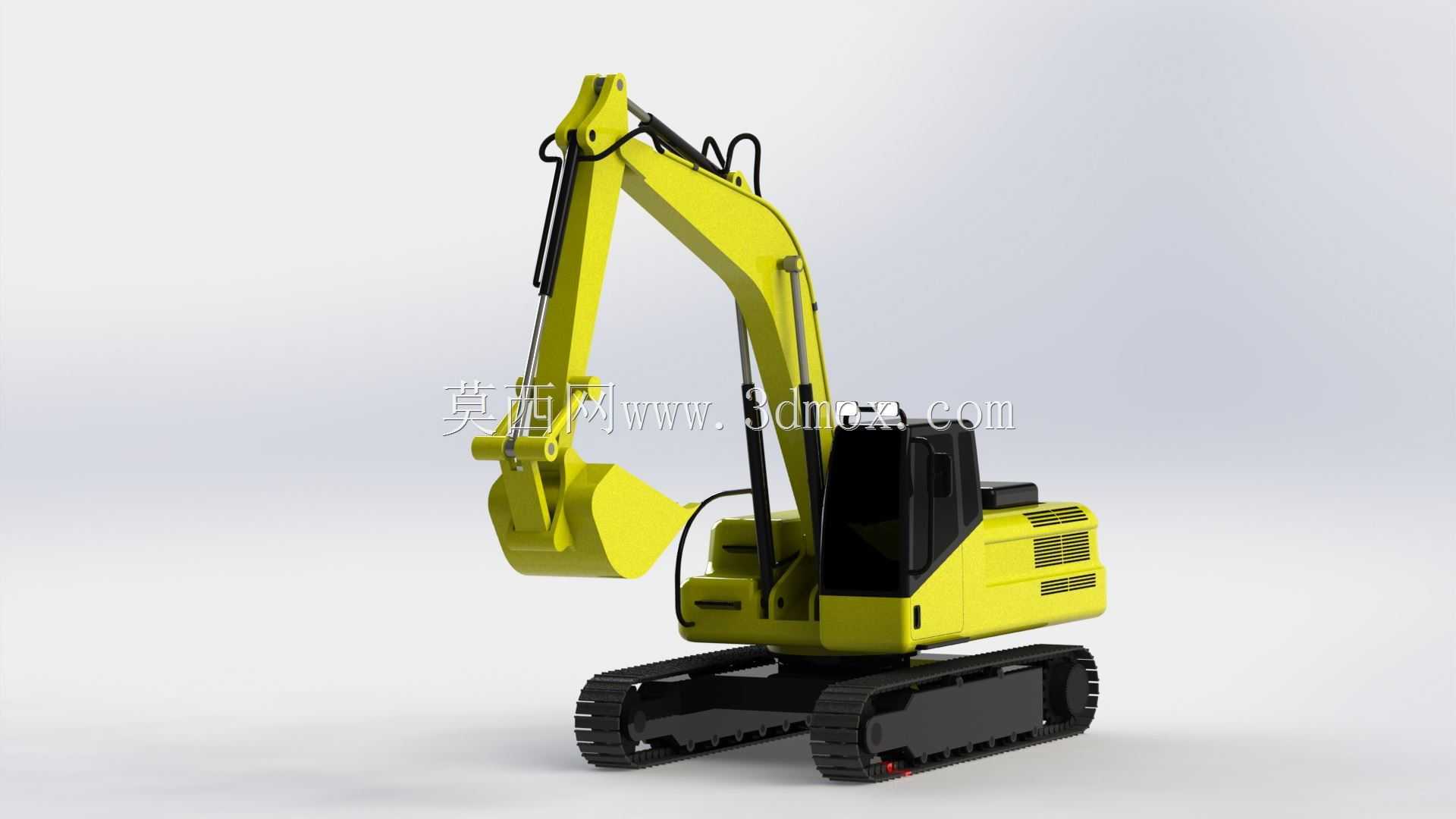

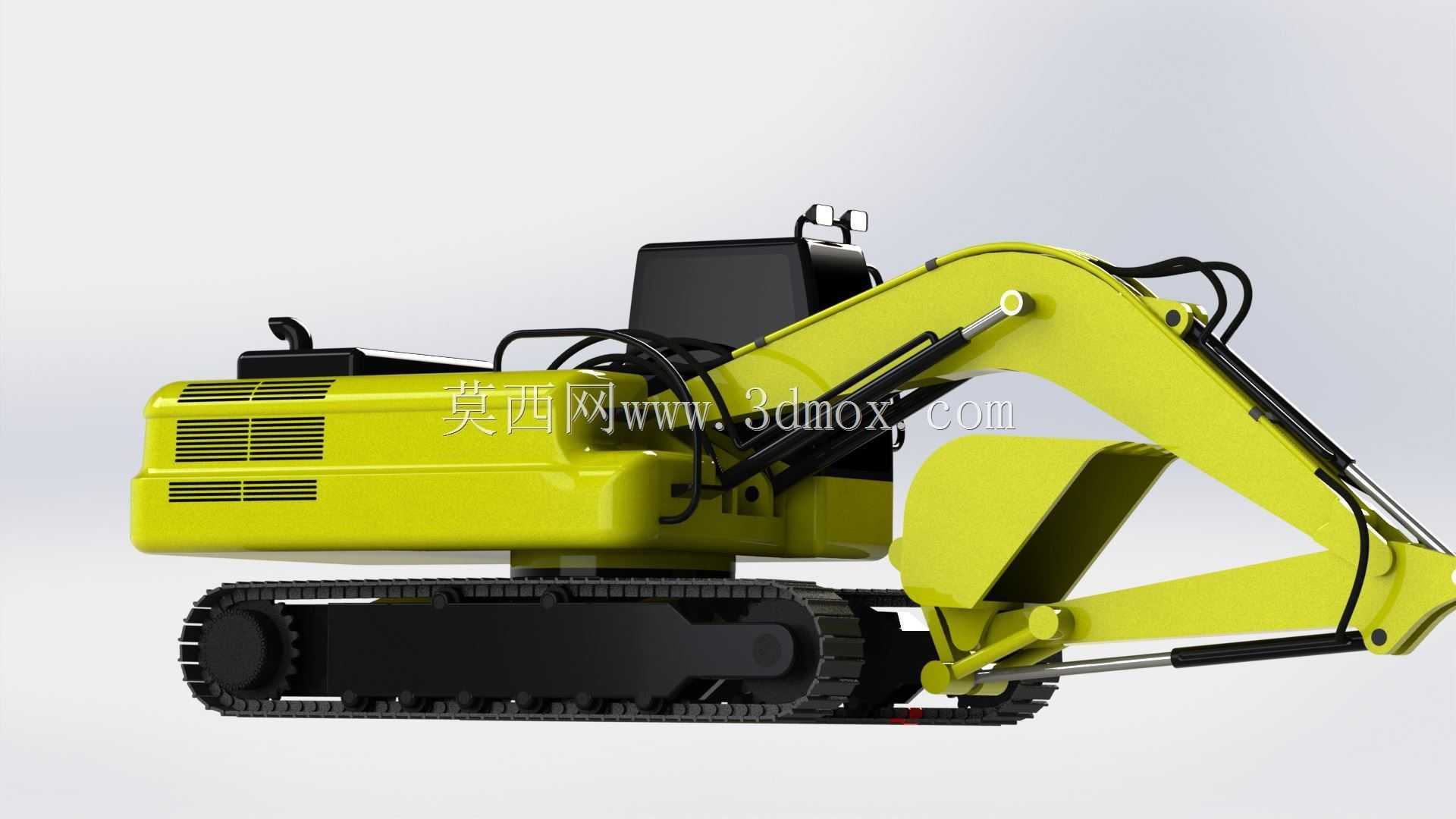

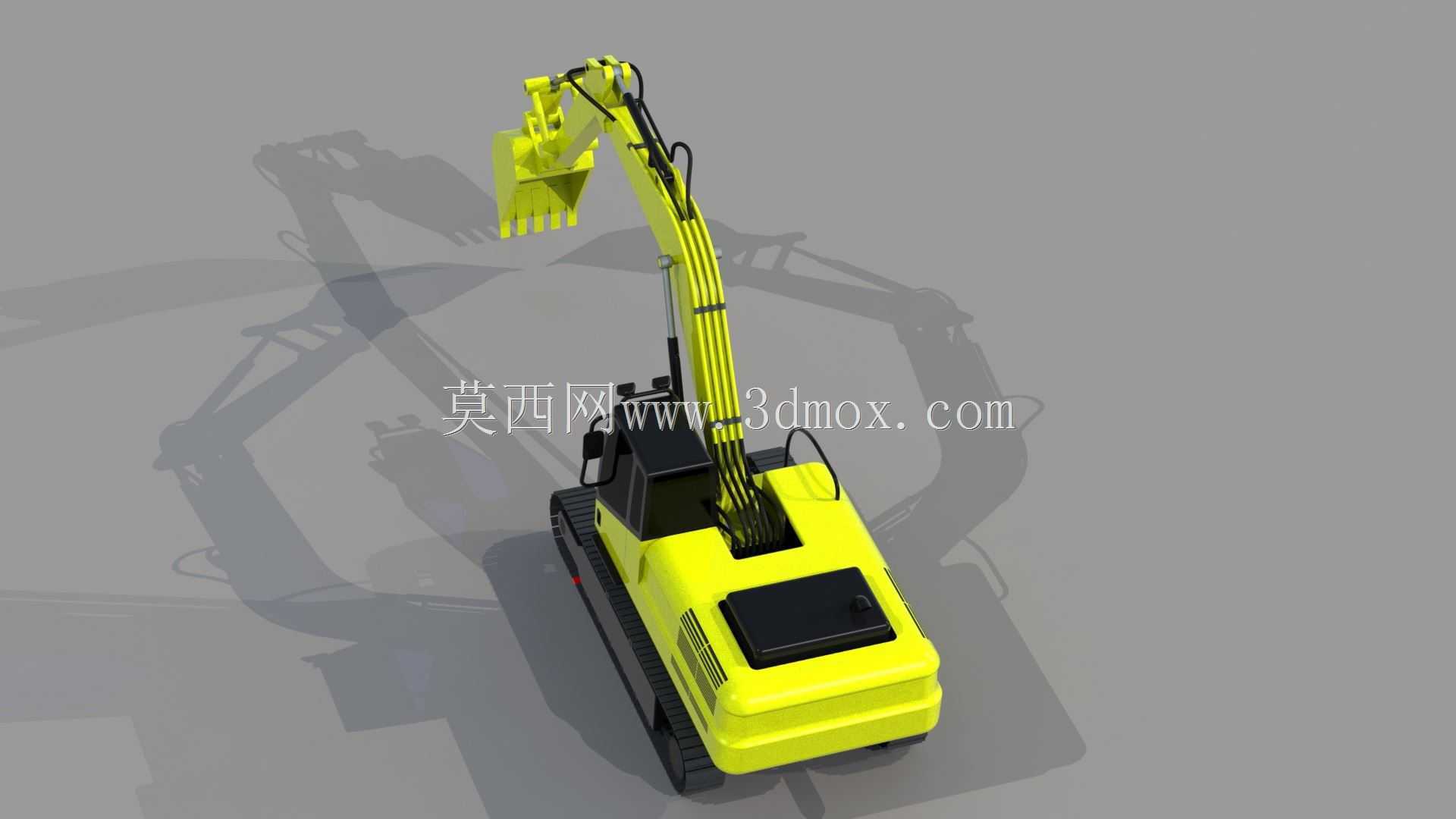

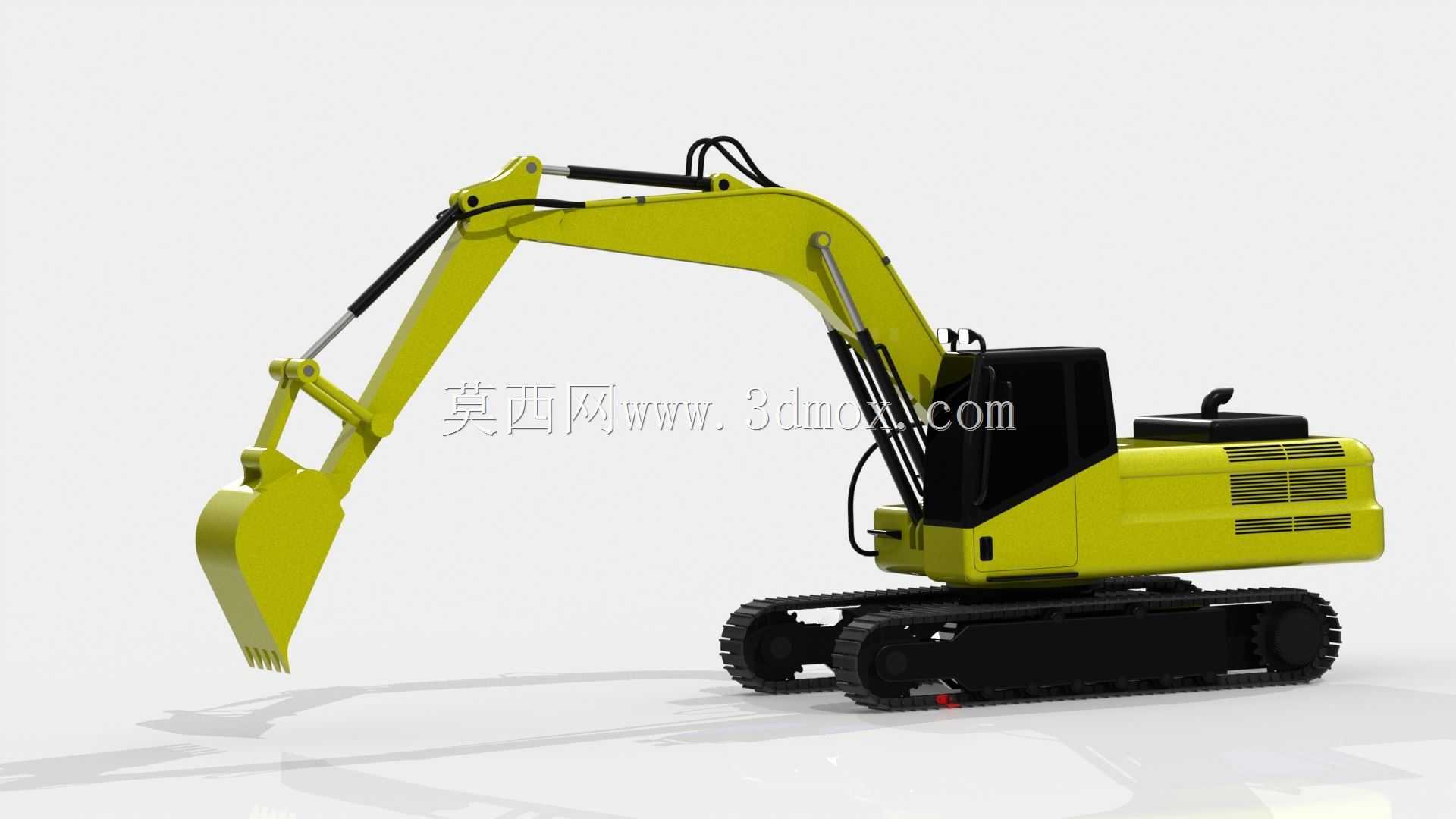

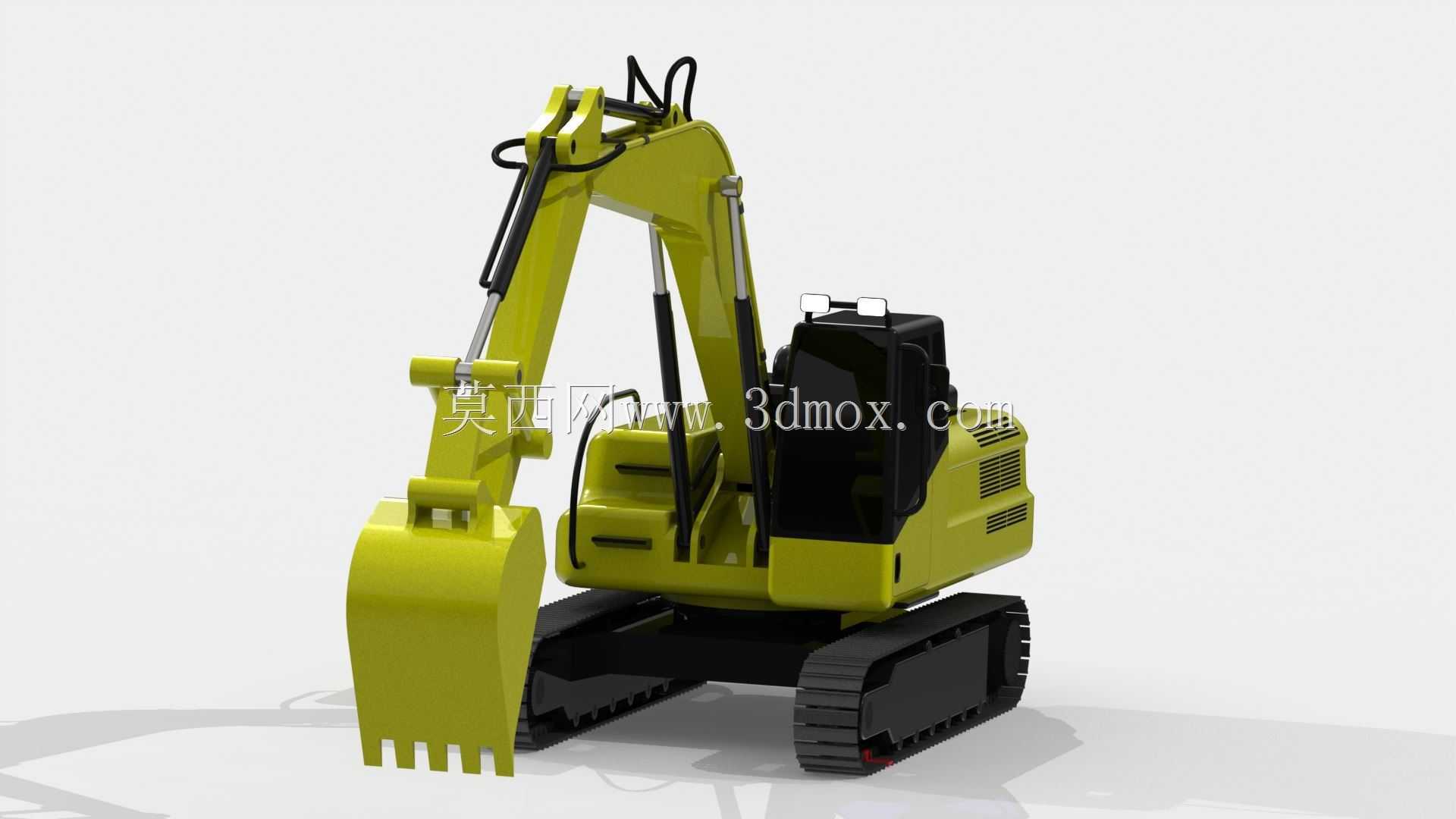

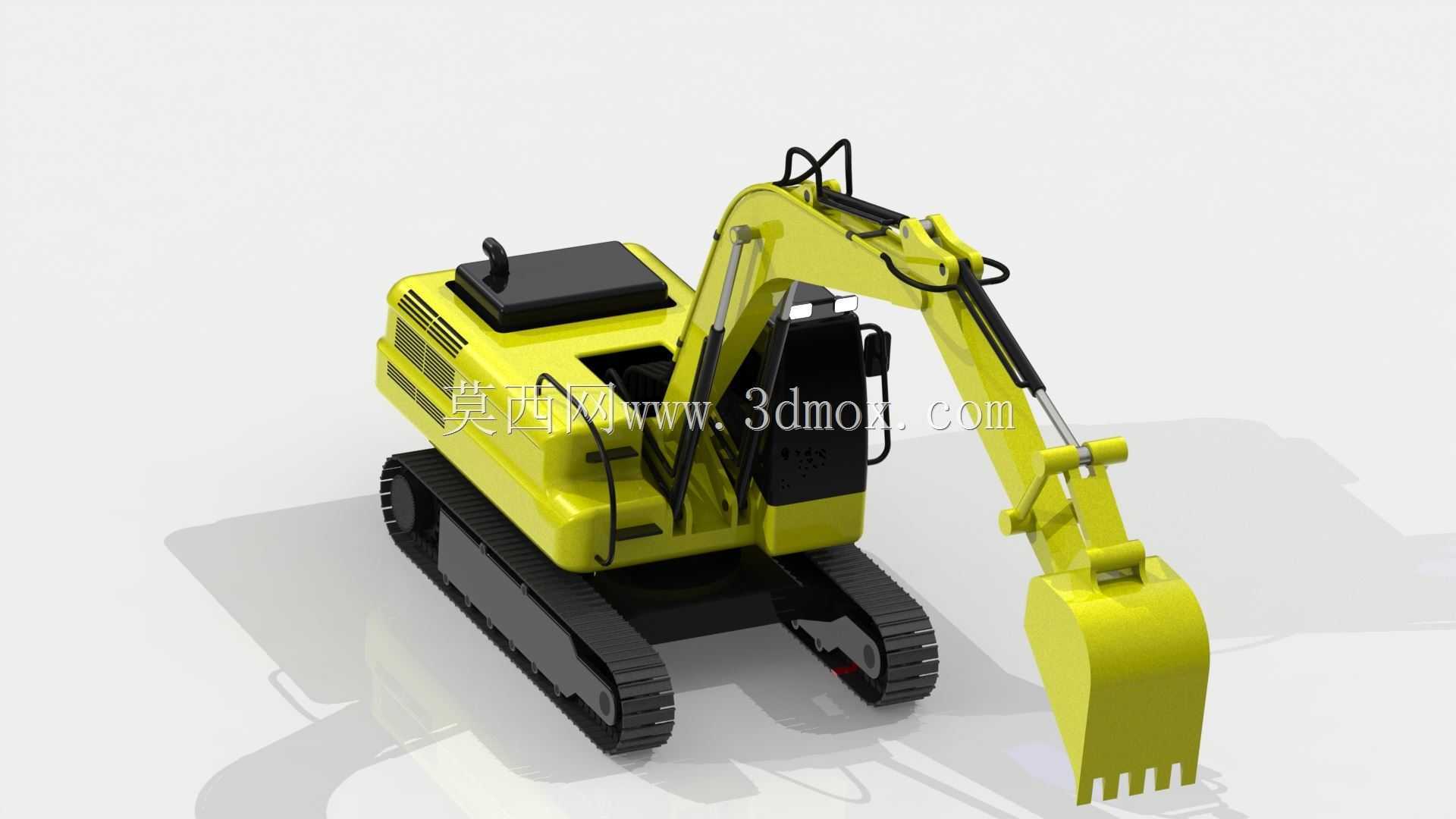

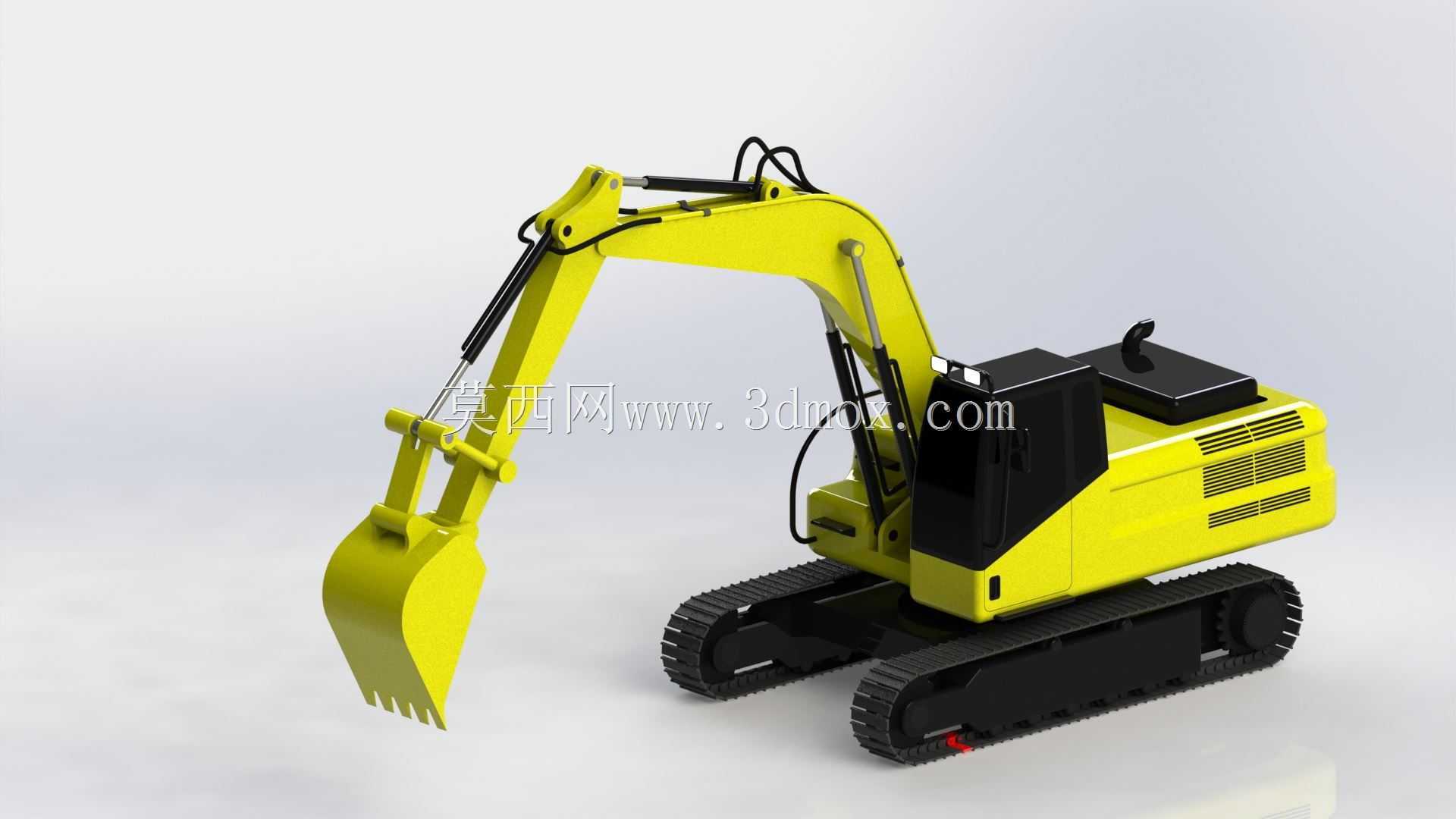

黄色履带式液压挖掘作业设备结构模型

　　该履带式挖掘设备的三维结构完整还原了实车的核心布局，下部行走体采用钢制履带搭配多组支重轮、导向轮与驱动轮的配置，接地比压控制适配松软泥泞、碎石坡面等非硬化作业场地，在基建基坑开挖、矿山剥离、市政管线沟槽作业、农田水利修整等场景中，能提供足够的行走附着力与场地通过性，不会出现轮式设备在软基场地陷车、打滑的问题。上部转台可实现360度全回转，动臂、斗杆、铲斗的铰接点位置按照实机作业半径参数做了等比例还原，液压管路的排布沿着动臂背部的走线槽布置，既避免作业过程中物料磕碰损坏管路，也预留了管路伸缩的活动余量，配合动臂举升、斗杆收放、铲斗翻转的三组液压缸协同动作，可完成不同深度、不同高度位置的土方挖掘、物料装载、场地整平作业。

　　驾驶室布局在转台左侧靠前位置，视野覆盖铲斗作业全范围与前部行走区域，后部的动力舱预留了散热格栅的结构细节，发动机、液压泵、散热系统的安装位置按照实车配重平衡要求做了重心匹配，保证全回转作业时整机的稳定性，不会因为前端工作装置伸出过长出现倾翻风险。从设计思路上看，该模型优先还原了各部件的装配关系与运动边界，履带张紧机构的调节行程、液压缸的伸缩极限位置、工作装置的俯仰角度范围都做了对应约束，可直接用于运动仿真验证，检查作业过程中是否存在结构干涉。外形尺寸方面，整机运输状态长度匹配常规平板拖车的装载宽度要求，上部转台的尾部回转半径控制在常规小型挖掘机的适配范围，适合狭窄场地作业，不会因为尾部回转空间不足碰撞周边障碍物。

　　铲斗的斗容与斗齿排布按照通用土方作业型配置设计，斗刃角度兼顾挖掘切入力与卸料流畅度，可适配黏土、砂土、松散碎石等常见作业物料的装载需求，履带板的宽度选择兼顾了硬地行走的耐磨性与软地作业的接地面积需求，行走马达的安装位置隐藏在履带架内侧，避免作业过程中落石、土方撞击造成损坏。动臂与转台的铰接座采用加强筋结构，承受挖掘作业时的偏载与冲击载荷，斗杆与铲斗的铰接点做了耐磨衬套的安装位预留，方便后期维护更换易损件。液压系统的主阀组布置在转台中部靠近驾驶室的位置，缩短了到各个执行液压缸的管路长度，减少液压沿程损失，同时方便检修操作。配重块的重量与位置按照工作装置最大伸出距离时的倾翻力矩做了匹配计算，保证铲斗满料举升最大高度时的整机稳定性。
