挖掘机栅格斗筛分破碎作业结构设计

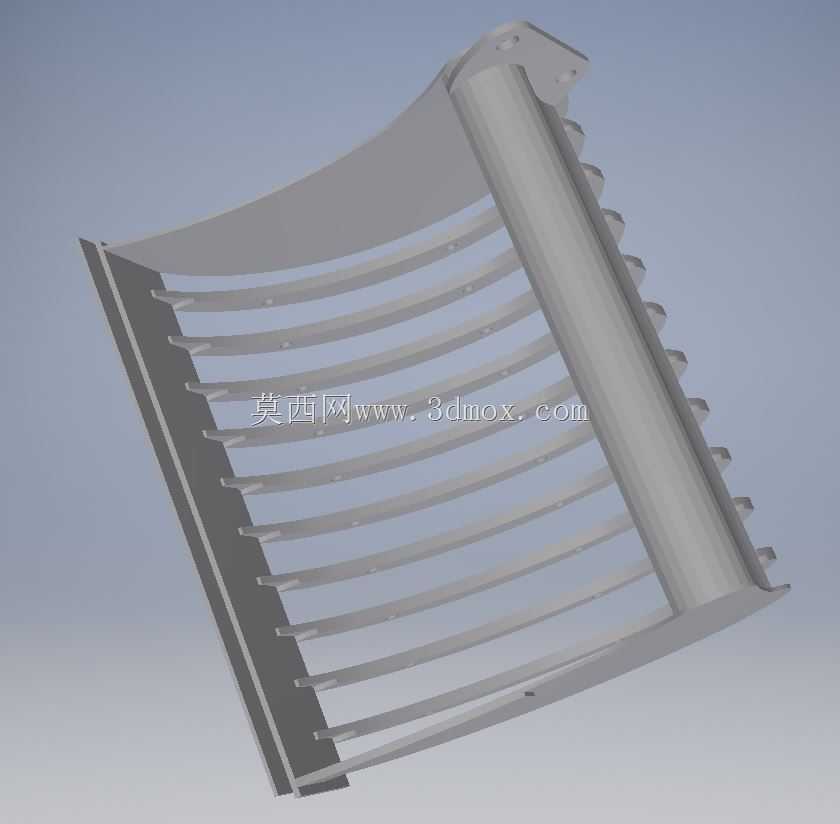

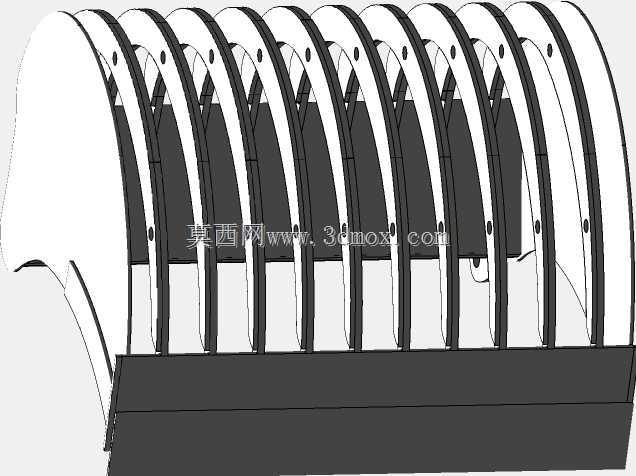

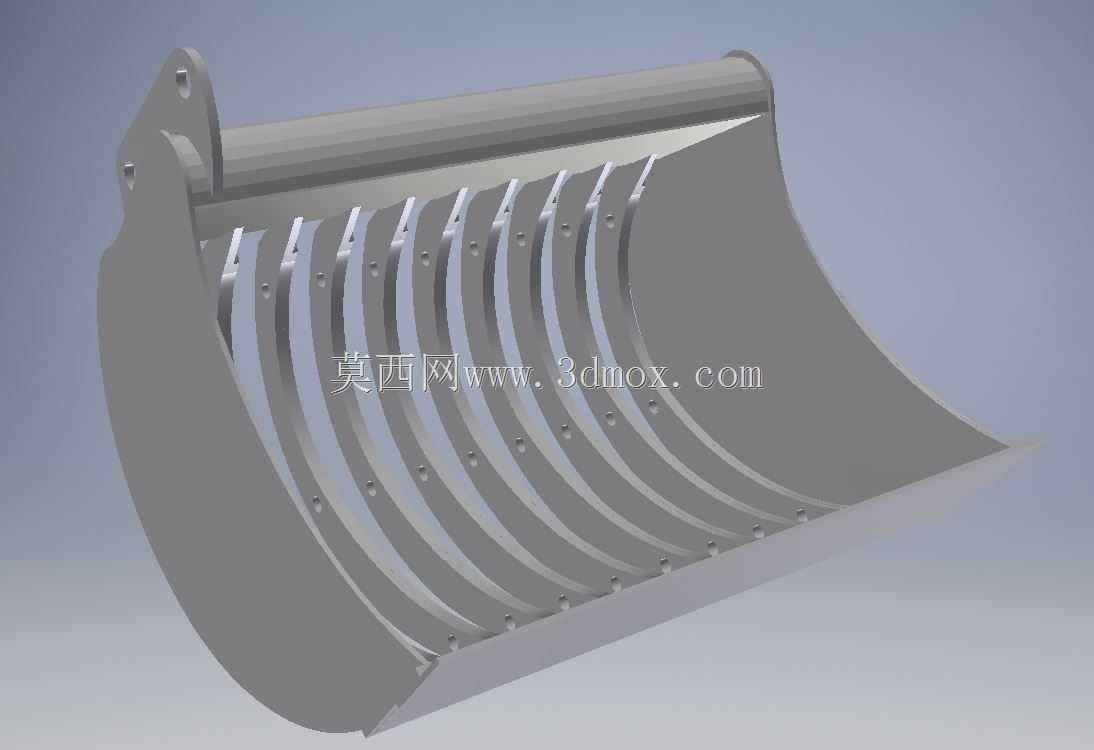

　　在土石方作业、河道清淤、建筑垃圾分拣、矿山表层剥离筛分等工况里，常规封闭挖斗只能完成物料的挖取与转运，无法在挖掘环节同步实现大小粒径物料的分离，往往需要额外配置筛分设备或者二次倒运作业，大幅拉高施工成本与作业周期，栅格式筛分破碎斗正是针对这类痛点开发的挖掘机前端属具。这款斗体的整体结构采用弧形栅条排布设计，区别于传统封闭铲斗的整板弧面，斗身由多根平行布置的弧形耐磨钢栅条组成，栅条之间预留固定宽度的间隙，在挖取物料的过程中，粒径小于间隙的沙土、碎石会直接从栅缝中漏出，粒径大于间隙的石块、混凝土块、建筑废弃物则会被留在斗内，一次性完成挖掘与粗筛分作业，无需额外的筛分工序。从安装匹配维度来看，

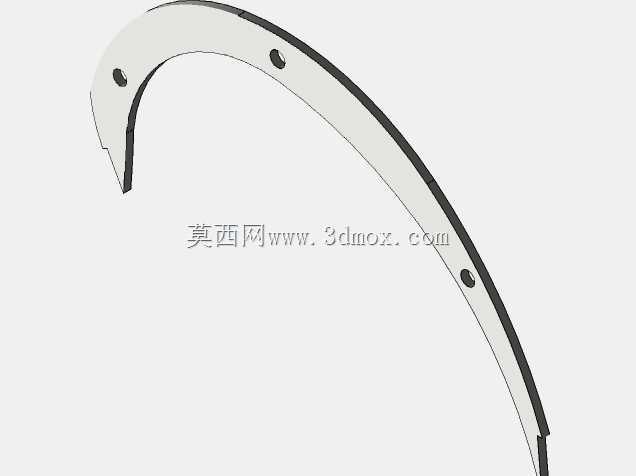

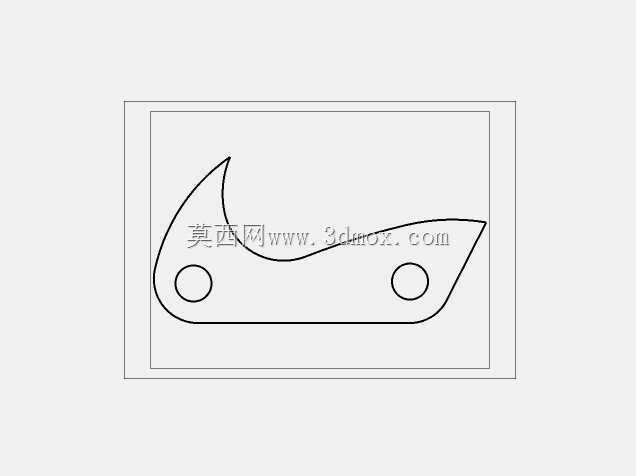

　　斗体上部的铰接耳板完全适配对应吨位挖掘机的斗杆与连杆安装尺寸，耳板的轴孔同轴度、孔位间距严格遵循通用挖掘机属具的安装边界，不需要对挖掘机的原有连杆结构做任何改装，直接替换原有挖斗即可完成挂载，铰接部位预留了标准润滑通道，可在日常保养时直接加注润滑脂，降低铰接销轴的磨损速率。设计过程中，栅条的弧度经过多轮工况模拟校准，弧度曲线既保证挖取时的切入角度足够锋利，减少挖掘阻力，又能保证物料在斗内抬升过程中顺着栅条弧面滑动，避免大块物料卡滞在栅缝之间；栅条的截面采用梯形截面设计，迎料面宽度窄、背料面宽度宽，这种结构能让栅条在承受挖掘冲击力的同时，减少物料漏出时的卡堵概率，即使有少量粒径接近栅缝的碎石卡入，

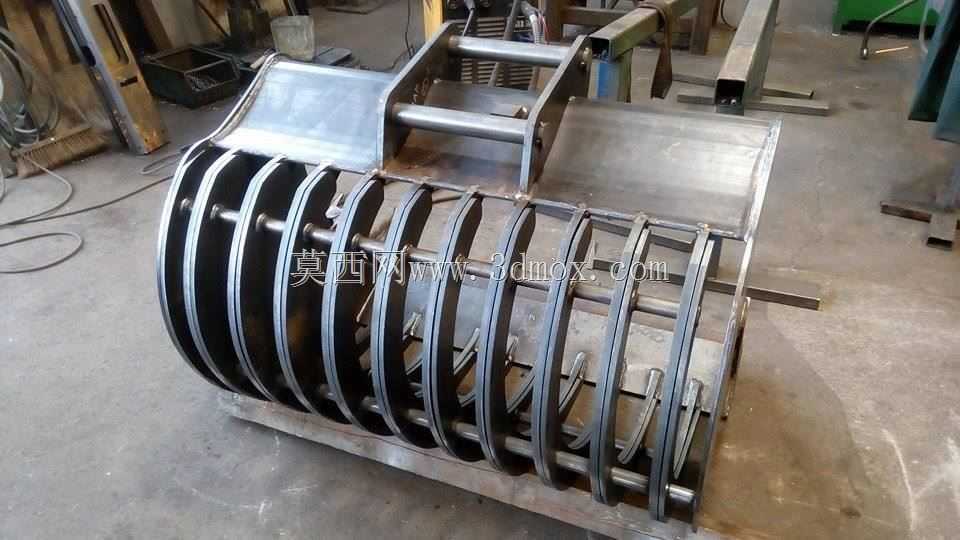

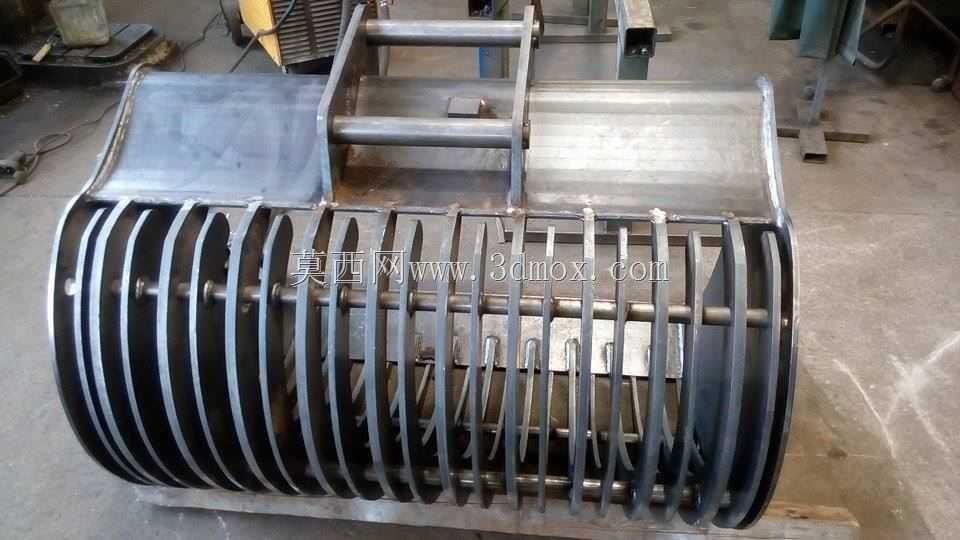

　　在斗体翻转卸料的过程中也会顺着栅条的斜面自行脱落，不需要人工频繁清理。斗体的刃口部分采用加厚耐磨钢板焊接，刃口角度设计为12度，兼顾切入性能与抗冲击能力，在挖掘夹杂硬质石块的土层、拆除后的建筑碎块时，刃口不会因为频繁冲击出现卷边、崩裂的问题；栅条与斗体侧板、上部连接梁的连接位置全部采用满焊工艺，焊脚高度根据受力分布做差异化设计，在挖掘受力最大的斗根、耳板连接区域额外加焊加强筋板，避免长期重载作业下栅条开焊变形。实际作业中，这类栅格斗可适配多种场景：在河道清理作业时，挖取河床淤泥的过程中可直接漏走泥水，留下河中的石块、建筑垃圾，省去后续淤泥筛分的步骤；在建筑垃圾分拣作业时，可直接挖取拆除后的建筑碎料，漏走细沙土，集中收集混凝土块、

　　砖块等大块废弃物进行后续破碎处理；在园林绿化场地整理作业时，可挖取种植土，筛除土中的石块、树根等杂物，直接得到符合种植要求的细土，不需要额外过筛。斗体的整体宽度、栅条间隙可根据匹配的挖掘机吨位、作业场景调整，适配小型挖掘机的斗体栅缝一般设置在2-5厘米，适配中大型挖掘机的斗体栅缝可根据筛分需求调整到5-10厘米，斗容参数与对应吨位挖掘机的 lifting 能力匹配，不会出现超载导致的挖掘机倾翻风险。结构设计阶段还做了受力仿真验证，在偏载挖掘、冲击挖掘等极端工况下，栅条的应力分布均匀，最大应力值远低于耐磨钢材的屈服强度，耳板部位的应力集中区域通过圆弧过渡、加强板补强的方式消除应力集中点，保证斗体的使用寿命达到常规封闭挖斗的80%以上，同时因为栅条结构相比整板斗体重量更轻，在相同斗容下，挂载栅格斗的挖掘机作业油耗比挂载重型岩石斗更低，动作灵活性更好。
