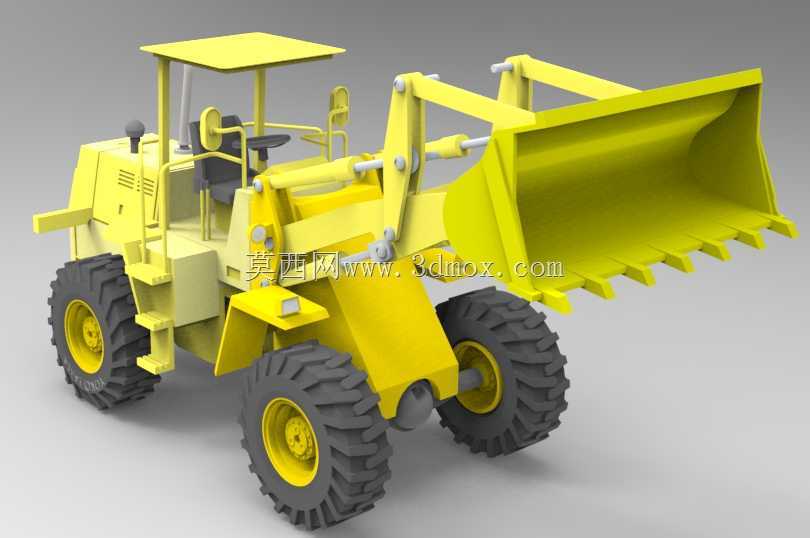

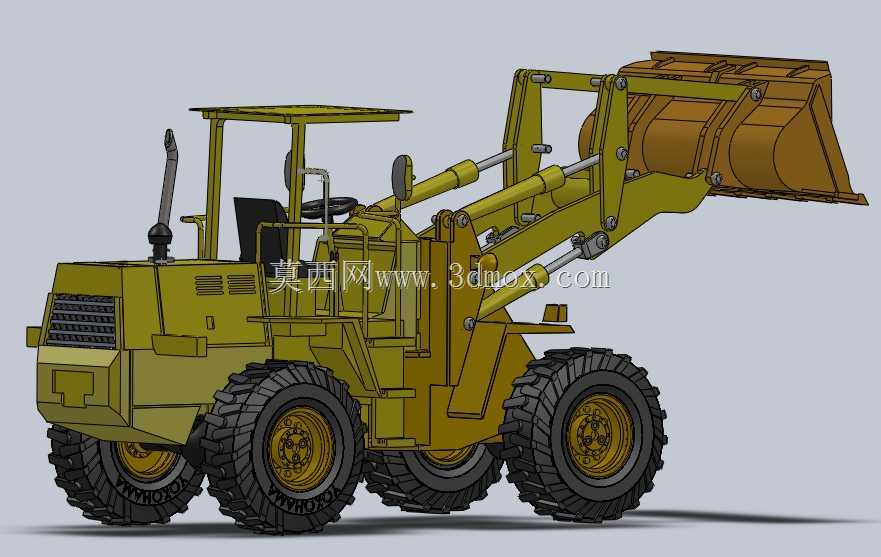

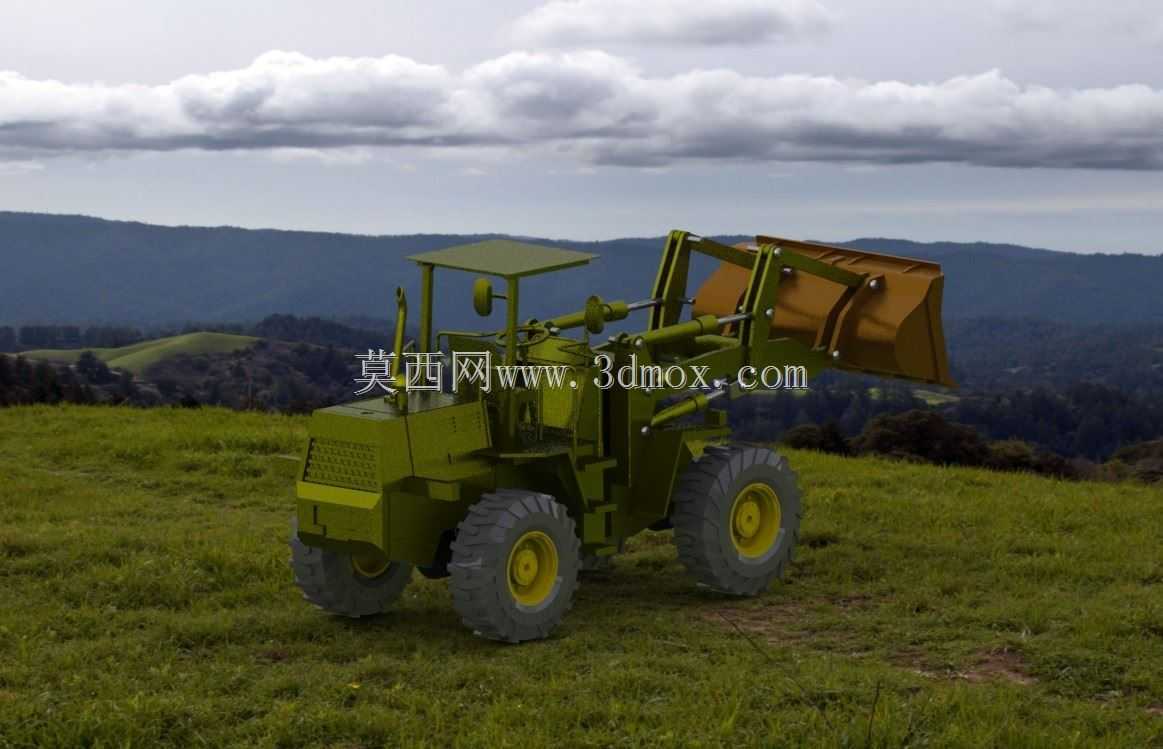

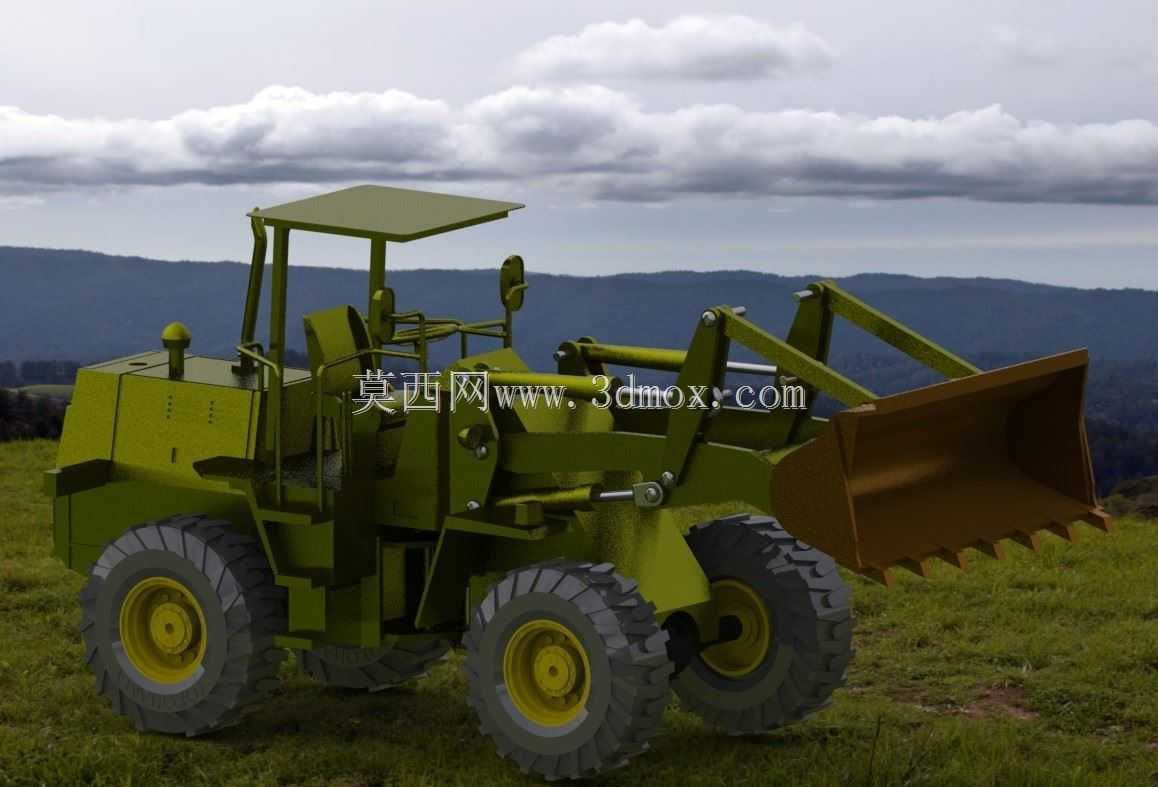

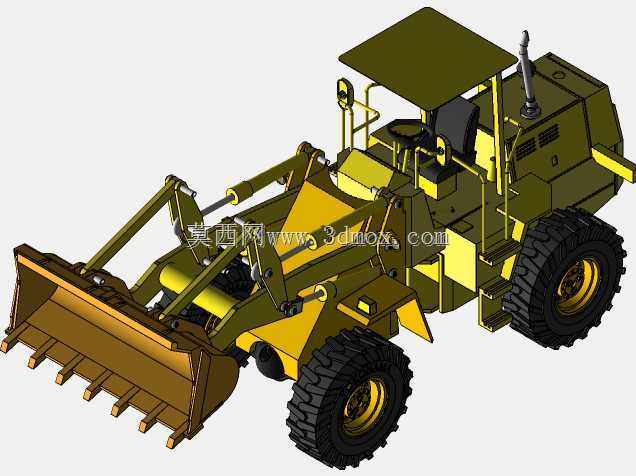

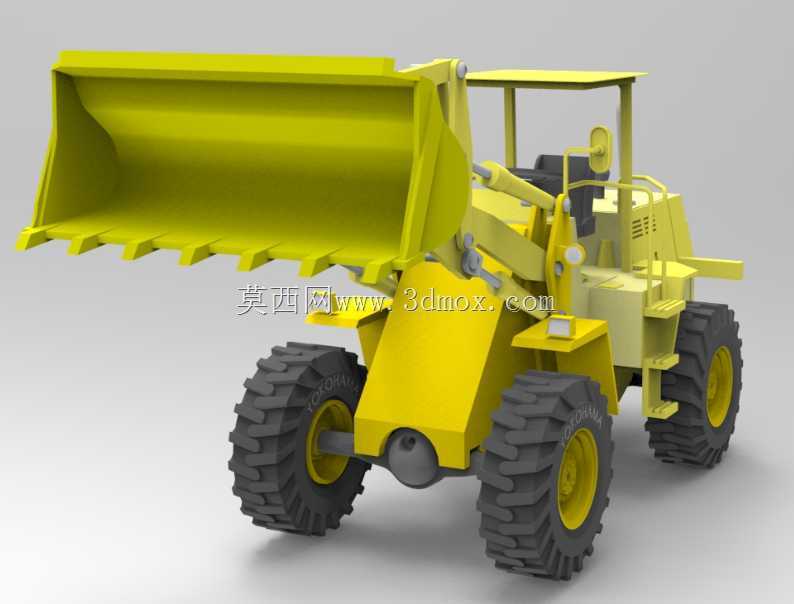

轮式前端装载作业工程机械三维结构

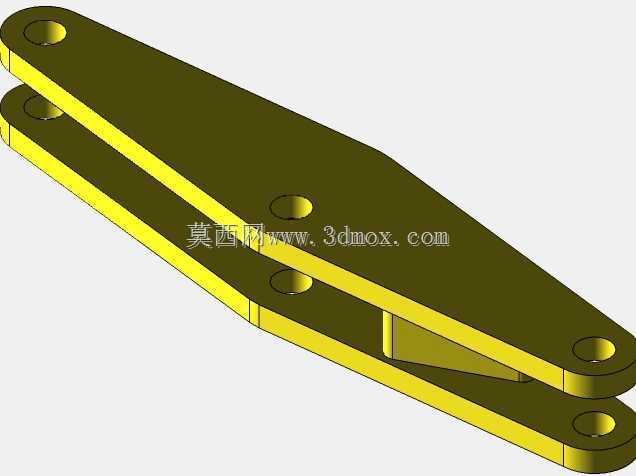

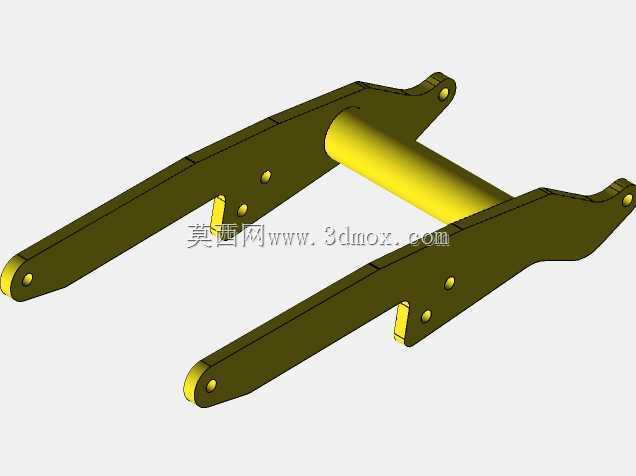

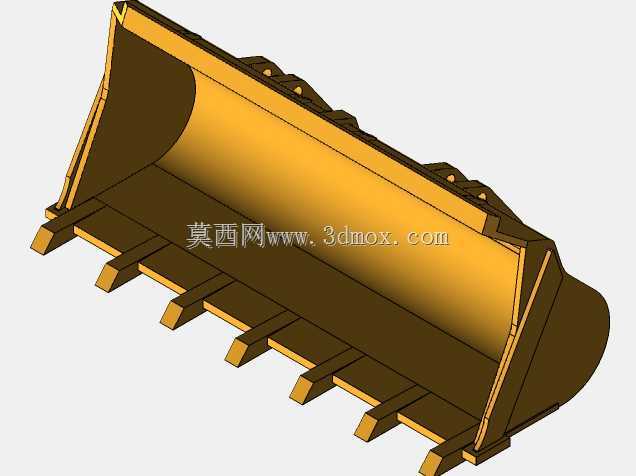

　　该轮式装载设备的三维结构设计，首先围绕散料转运、土方短驳的核心作业场景展开，在市政施工、矿山采场表层剥离、建材堆场物料周转、农田水利改造等工况中，这类设备承担着松散物料铲装、短距离转运、场地平整、轻度推扒作业的功能，相比履带式同类设备，轮式结构的转场速度更快，对硬化路面的破坏程度更低，适合作业点分散、转场距离在数公里范围内的施工场景。从功能特性来看，整机采用前卸式铲斗结构，铲斗刃口布置有间隔分布的斗齿，能够在插入料堆时降低切入阻力，针对碎石、沙土、建筑垃圾等不同物料，斗齿的安装角度经过反复校核，保证插入料堆时斗齿受力方向与行走驱动力方向匹配，避免出现铲斗上翘或者扎入过深导致轮胎打滑的问题。动臂与摇臂的铰接点位置经过多轮运动仿真验证，

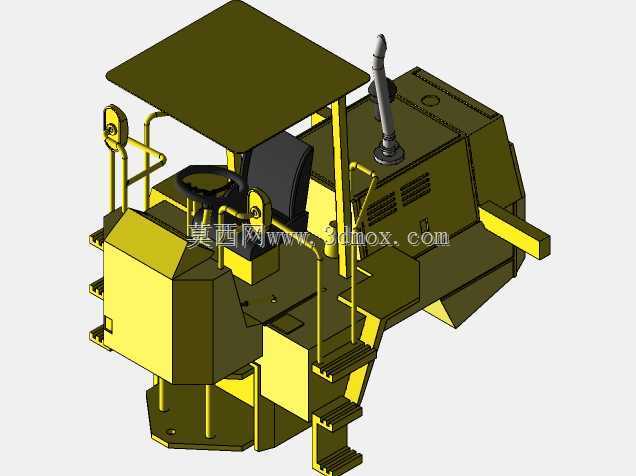

　　举升过程中铲斗的收斗角度保持在合理区间，不会出现物料撒漏的情况，最大举升高度满足常规自卸车的货厢装载高度要求，卸料时的铲斗翻转角度能够保证粘附性较强的湿黏土、矿粉类物料顺利卸出，不会在斗底残留过多余料。设计过程中优先考虑了作业视野的需求，驾驶室采用开放式顶棚结构，没有前向遮挡立柱，操作员在铲装作业时能够清晰观察铲斗刃口与料堆的接触位置，顶棚的高度经过人机工程校核，能够为身高165cm至185cm的操作员提供足够的头部防护空间，同时不会遮挡上方的输电线路等障碍物观察视线。驾驶室内的操纵杆、座椅、踏板的相对位置按照常规工程机械操作习惯布置，座椅与转向柱的距离可根据操作员体型调整，长时间作业时能够降低操作疲劳度。

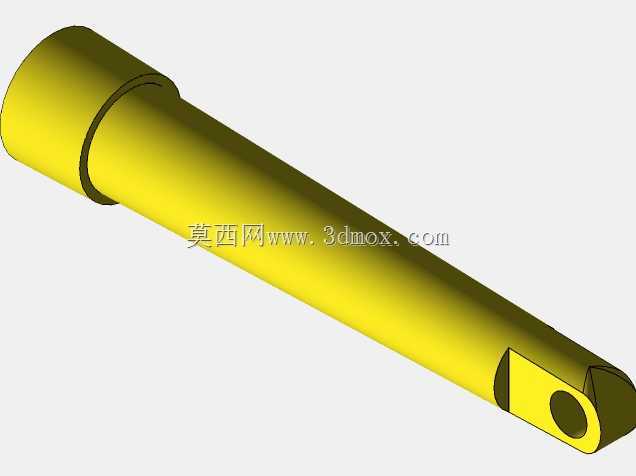

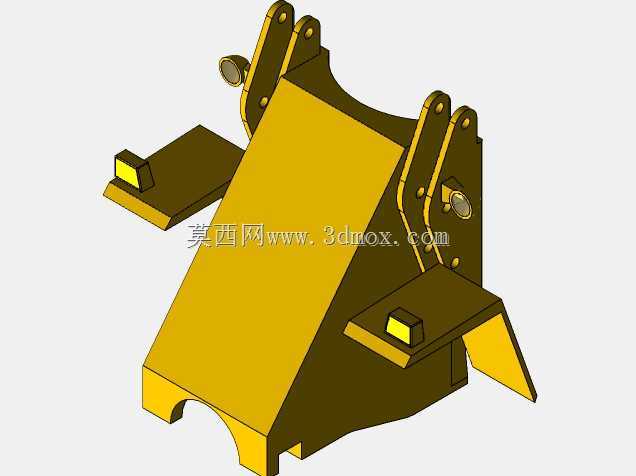

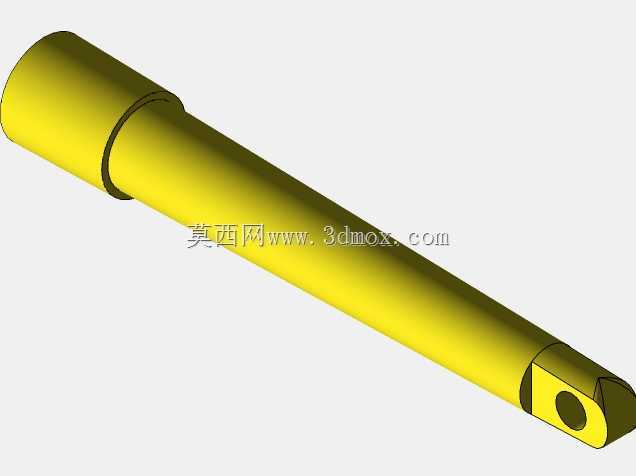

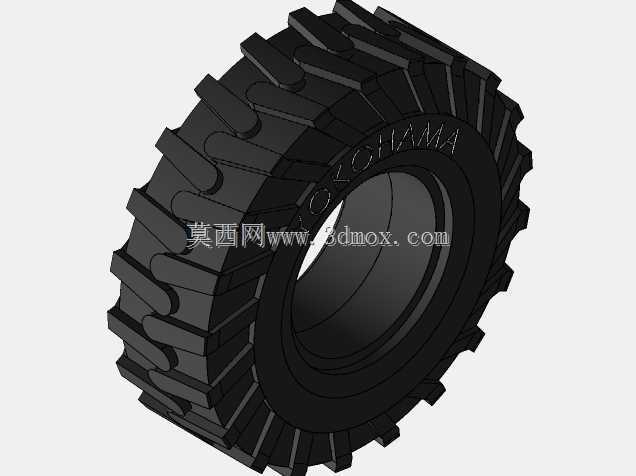

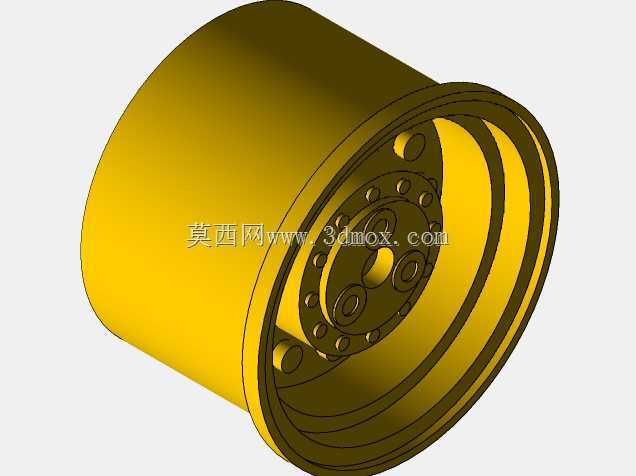

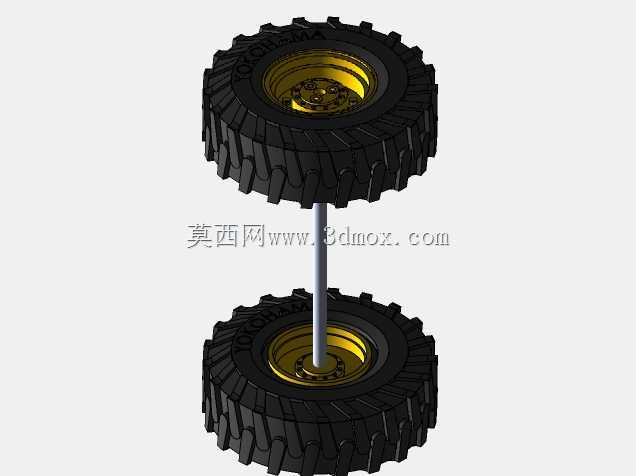

　　行走系统采用大花纹深沟槽的工程轮胎，胎面橡胶配方针对工地尖锐碎石、硬化路面的混合工况设计，既能够在松软沙土场地提供足够的抓地力，也能在硬化路面行驶时降低胎面磨损速度，轮辋采用重载型焊接结构，能够承受铲装作业时的冲击载荷，避免轮辋变形导致的轮胎漏气问题。整机的外形尺寸控制严格，宽度满足常规乡村道路、施工便道的通行要求，最小转弯半径经过运动校核，能够在狭窄的堆场、巷道内完成转向调头，不需要额外预留过大的作业空间。动臂的铰接支座与前车架采用一体化焊接结构，安装时需要保证两侧铰接孔的同轴度误差控制在0.2mm以内，避免动臂举升时出现卡滞、偏磨的问题。液压管路的布置沿着动臂、车架的内侧走线，所有管路的固定卡箍间距经过计算，

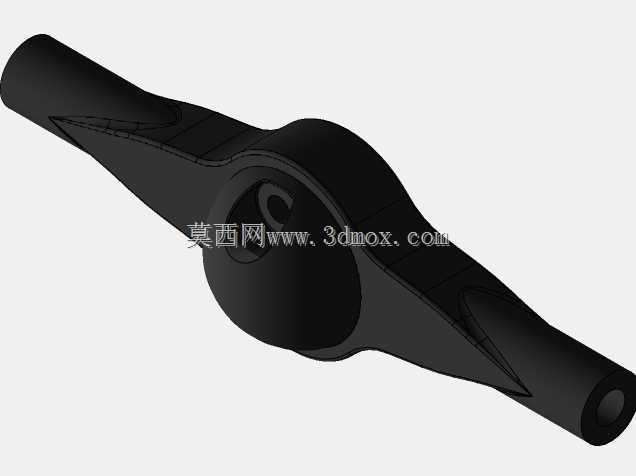

　　作业时的管路振动幅度控制在允许范围内，不会出现管路与结构件摩擦破损的问题，同时管路接头位置预留了足够的拆装空间，后期维护更换密封件时不需要拆解周边的大型结构件。后车架的重量经过配平计算，在铲斗满载举升到最高位置时，整机的重心仍然落在前后桥的支撑范围内，不会出现前倾失稳的问题，同时后桥采用摆动式连接结构，在不平整场地作业时，四个轮胎能够同时接触地面，保证驱动力的有效传递，不会出现单轮悬空打滑的情况。铲斗的侧刃与斗底板采用耐磨钢板焊接，磨损后可以单独更换耐磨衬板，不需要整体更换铲斗，降低后期的使用维护成本。动臂的钢板厚度经过强度仿真校核，在最大偏载工况下，结构的变形量控制在允许范围内，不会出现永久变形或者焊缝开裂的问题。转向系统采用铰接式液压转向，转向动作响应速度快，操作员施加在方向盘上的操作力经过液压助力放大，重载转向时不需要额外施加过大的操作力，转向角度的限位结构布置在铰接位置，能够避免转向角度过大导致的液压管路拉扯、结构碰撞问题。整机的维护保养点全部布置在易于接近的位置，机油加注口、液压油滤芯、燃油滤芯的位置不需要爬上车架就能够完成日常检查更换，日常保养的操作时间相比同级别设备缩短近三分之一。
