三星Galaxy J5 2017款智能手机外观结构建模

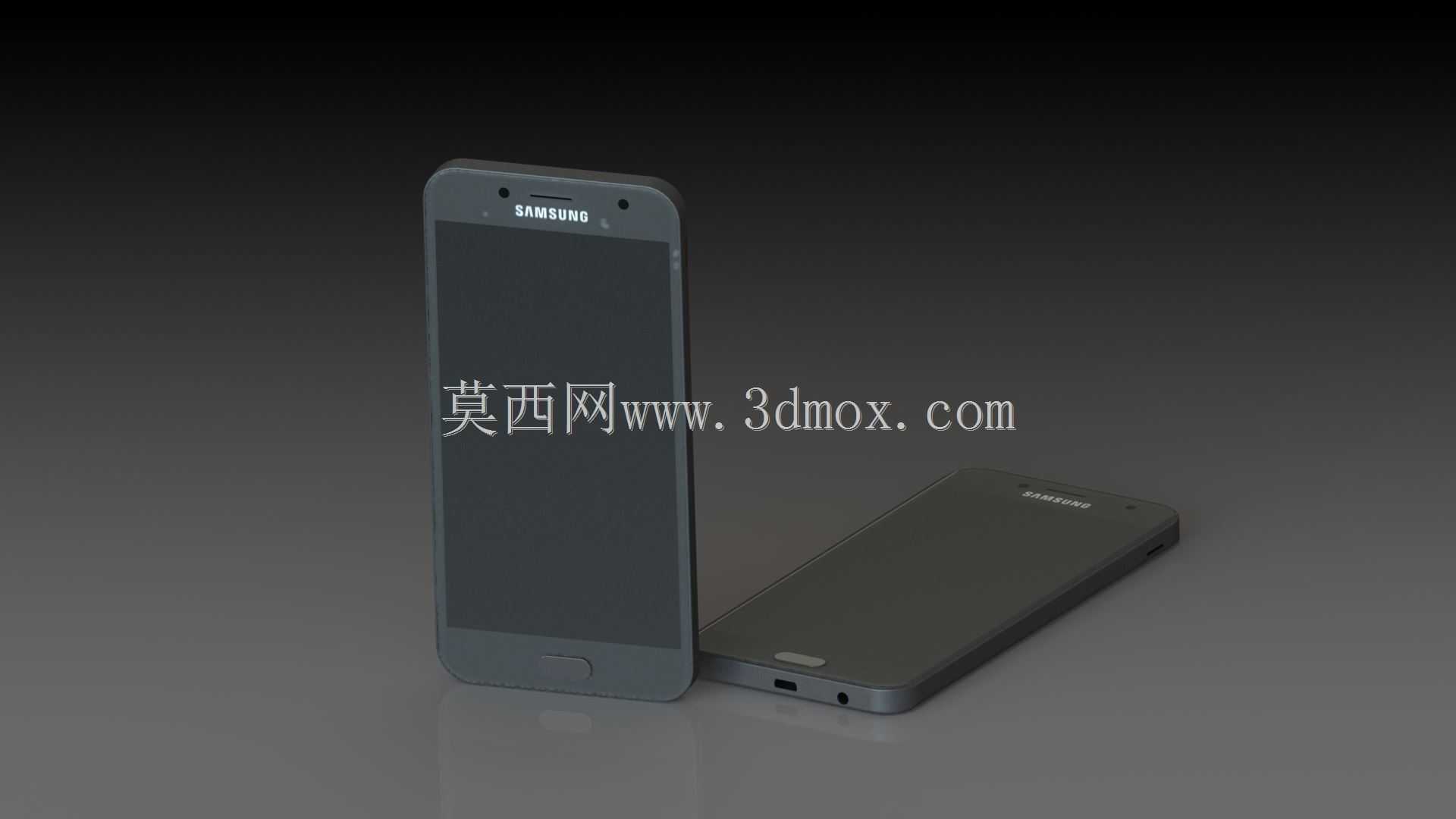

　　日常做消费电子结构建模练习时，这类直板智能手机的外观还原是很常见的训练项，很多刚接触结构设计的从业者都会从这类成熟量产机型入手，练习曲面顺滑度控制、装配间隙预留、外观特征还原的基本功。这款机型的整体外形延续了三星当年J系列的家族化设计语言，正面采用2.5D弧面玻璃覆盖的触控屏，屏幕上方居中位置布置前置摄像头与听筒开槽，屏幕下方保留实体Home键区域，整机中框采用圆弧过渡处理，单手握持时的贴合度较好，不会出现直角中框硌手的问题，这类设计在当年的中端入门机型中十分常见，兼顾了加工难度与握持手感。从建模的结构逻辑来看，这个版本的模型做了合理的简化处理，省略了侧边框的物理按键结构，也没有还原内部的主板、电池、摄像头模组等堆叠部件，

　　仅保留了整机的外观壳体特征，这种简化处理的模型在很多场景下都有实用价值：比如做数码产品展示场景搭建时，不需要还原内部复杂结构，仅用外观壳体就能完成场景布置，减少场景面数提升渲染效率；做手机周边配件比如保护壳、钢化膜的初期设计验证时，也可以用这类简化外观模型快速做适配边界的初步校核，不需要调用完整的全参数整机模型，能大幅缩短初期方案的验证周期。实际建模过程中，这类直板手机的外形尺寸控制是核心要点，需要严格匹配量产机型的长宽厚比例，屏幕区域的R角、中框的过渡圆弧、背部摄像头的凸起高度、底部充电接口与耳机孔的相对位置，都要和实际产品的边界尺寸对齐，否则后续做配件适配时会出现尺寸偏差。比如做手机保护套的建模时，

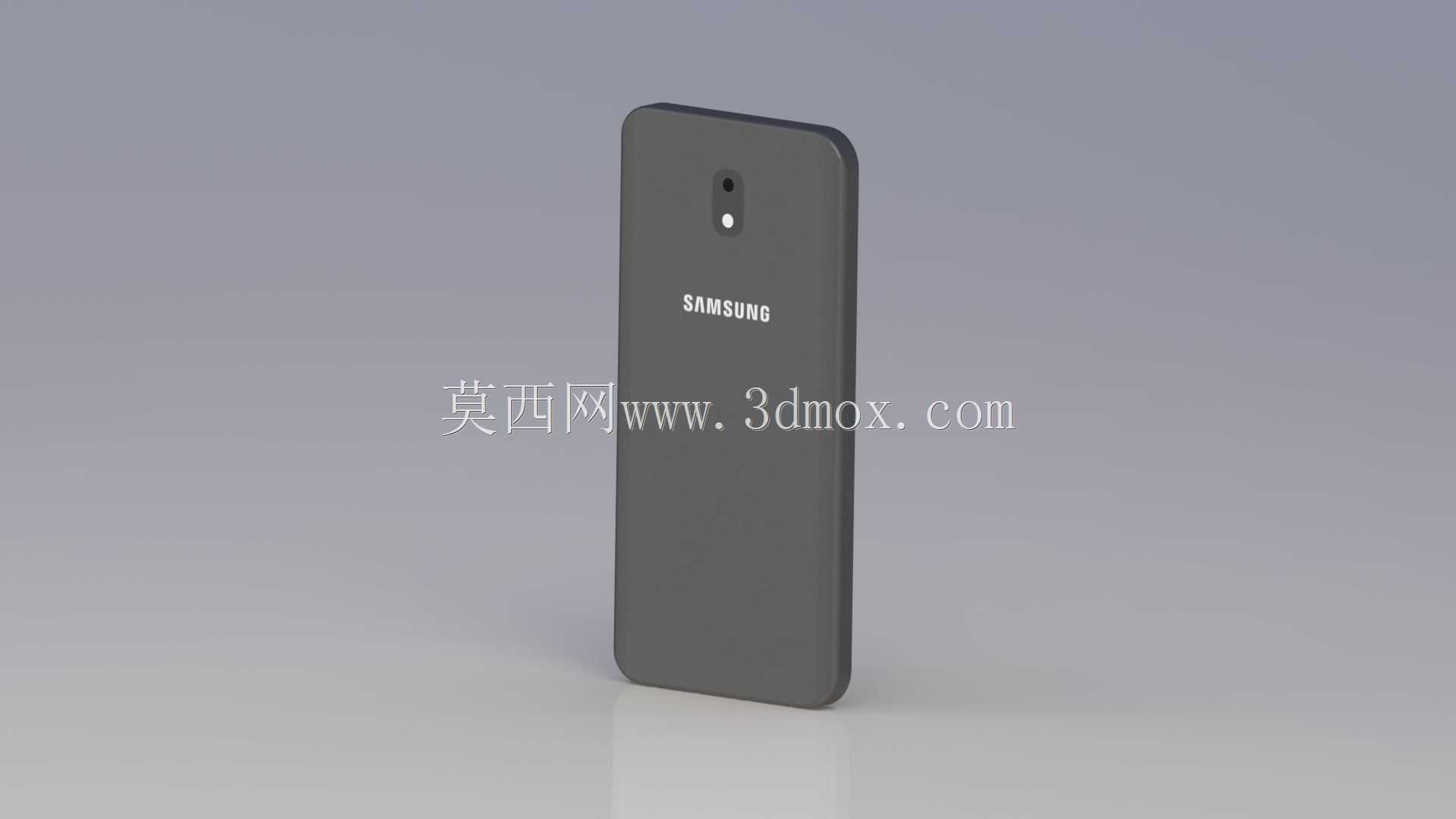

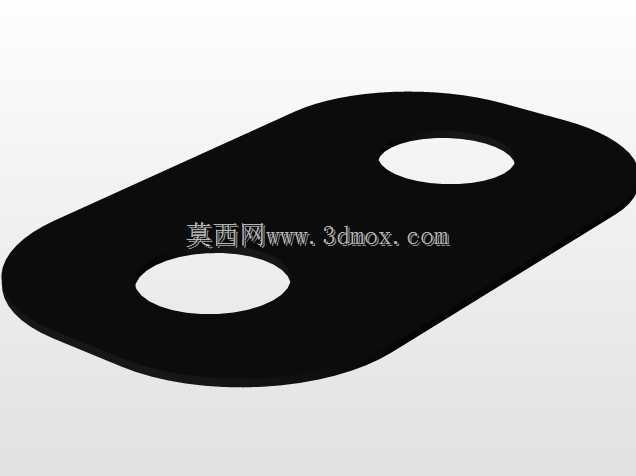

　　壳体的内轮廓要和手机外轮廓预留0.1-0.2mm的装配间隙，按键位置的镂空要和侧键位置完全对应，这些都需要基础的外观模型尺寸足够精准。从结构设计的思路来看，这款机型的背部采用一体化后盖设计，摄像头模组布置在背部靠上的居中位置，闪光灯紧邻摄像头模组，底部依次布置扬声器开孔、USB充电接口、麦克风开孔与3.5mm耳机孔，这些外部接口的位置布局直接决定了内部主板的堆叠方向，虽然这个简化模型没有体现内部结构，但在做完整结构设计时，外部接口的位置必须和内部元器件的摆放位置对应，避免出现接口和内部元器件干涉的问题。很多初学者在做这类手机建模时，容易忽略中框和前后盖板的配合台阶，直接把三个部分做成一个整体曲面，实际上量产机型的前玻璃盖板、中框、

　　后盖之间是有0.05mm左右的装配台阶的，这个台阶在外观上虽然不明显，但在做高精度渲染或者配件适配时是必须体现的结构特征，否则渲染出来的产品会缺少真实的结构层次感，配件适配也会出现尺寸偏差。另外，这类简化外观模型在工业设计的方案评审阶段也很常用，设计师在做新机型的外观方案迭代时，可以在成熟机型的基础尺寸框架上调整外观特征，快速生成多个方案做对比，不需要从零开始搭建基础外形，能提升方案迭代的效率。需要注意的是，这类简化模型因为省略了侧键、内部结构等细节，不能直接用于开模验证或者结构强度仿真，仅适用于外观展示、场景搭建、初期方案适配这类对内部结构没有要求的场景，如果要做结构级的验证，还需要补充内部的堆叠结构、按键的装配结构、卡扣的配合位置等细节，完善各个部件之间的装配约束关系。
