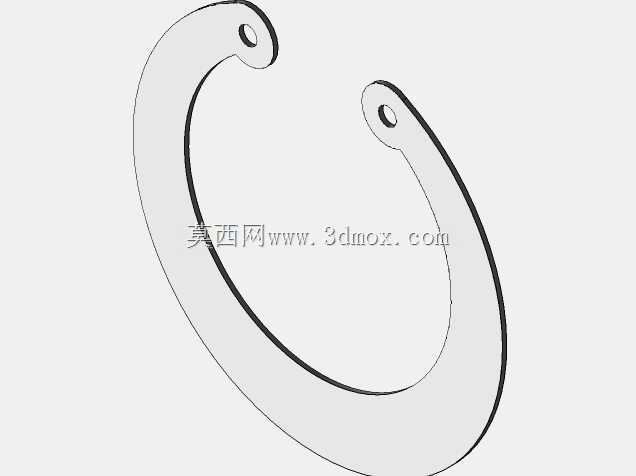

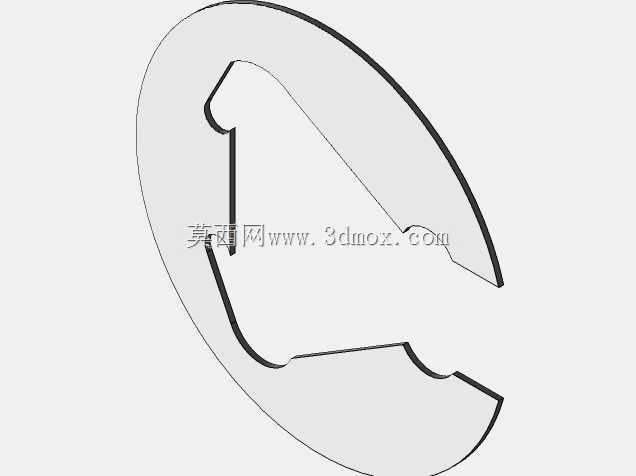

孔用弹性挡圈卡簧结构三维设计

　　这类C型开口弹性挡圈，是机械装配里出镜率极高的轴向限位零件，日常做设备结构设计时，但凡涉及旋转轴、活塞杆、轴承内圈或者安装孔的轴向定位，基本都会用到这类零件。从实际应用场景来看，小到家用电动工具的输出轴限位、自行车花鼓的轴承固定，大到工程机械液压油缸的活塞限位、减速机内部齿轮的轴向窜动限制，甚至汽车变速箱里的齿轮组定位，都能看到这类挡圈的身影，它不需要额外加工螺纹或者复杂的定位台阶，仅靠自身弹性卡入预先加工的挡圈槽内，就能实现可靠的轴向限位，装配效率比传统的轴端挡板、圆螺母锁紧要高出不少，也能大幅压缩装配空间。

　　从功能特性上来说，这类挡圈依靠开口处的两个工艺小孔实现装拆，装配时用卡簧钳的两个钳头插入小孔，撑开挡圈（轴用挡圈是撑开套入轴槽，孔用挡圈是收缩卡入孔槽），松开后挡圈靠自身弹性回弹卡入槽内，外露的环形端面就能挡住被限位的零件，防止零件沿轴向窜动。和其他限位方式相比，它的结构重量极轻，占用的安装空间非常小，不需要在轴或者孔上加工螺纹、销孔这类会削弱基体强度的结构，只需要加工出对应尺寸的环形凹槽即可，对轴、孔基体的强度影响很小，适合轻量化、紧凑化的设备设计需求。

　　做这类挡圈的三维建模时，首先要明确对应的安装边界：首先要确认是轴用还是孔用挡圈，不同的应用场景下挡圈的截面尺寸、开口大小、自由状态外径/内径都有对应的标准参数，建模时不能随意更改截面的圆弧过渡，尤其是挡圈和槽接触的受力面，要保证平面度，避免装配后出现点接触导致应力集中，长期受轴向冲击时出现挡圈脱出或者断裂的问题。其次是两个装拆小孔的位置，要对称分布在开口两端，孔的中心到挡圈内、外圆的距离要符合装拆时的受力要求，不能太靠近边缘导致钳头插入时挡圈端部开裂，也不能太靠内导致卡簧钳无法有效施力。

　　外形尺寸方面，这类挡圈的核心尺寸参数包括自由状态下的外径/内径、截面的径向厚度、轴向厚度、开口间隙、装拆小孔的直径与中心距，以及对应的挡圈槽尺寸——槽的宽度要比挡圈轴向厚度大0.1-0.2mm，方便挡圈顺利卡入，槽的深度要保证挡圈卡入后，外露的环形高度足够挡住被限位零件，一般外露高度不小于挡圈径向厚度的三分之一，避免受轴向力时挡圈被压出槽位。建模时还要注意挡圈的整体弧度，不能做成正圆的开口环，要考虑实际冲压后的弹性形变余量，自由状态下的开口间隙要略大于装配状态的间隙，保证装配时撑开/收缩的形变量在材料的弹性极限范围内，不会出现塑性变形导致装配后无法回弹卡紧。

　　实际选型设计时，还要考虑使用场景的工况：如果是有冲击载荷、往复运动的工况，要选择厚度更大、热处理硬度更高的挡圈，必要时还要搭配挡圈垫片增大接触面积，避免挡圈切入被限位的零件端面；如果是腐蚀环境下使用，还要选择不锈钢材质或者做表面镀层处理的挡圈，避免锈蚀导致弹性失效。建模过程中还要还原挡圈的边缘倒角，实际生产中挡圈冲压后会做去毛刺处理，边缘的微小倒角能避免装配时刮伤轴或者孔的表面，也能减少应力集中点，提升挡圈的疲劳强度。很多新手建模时容易忽略挡圈开口处的过渡圆弧，直接做成直角切口，实际生产中这种直角位置很容易在反复形变时出现裂纹，导致挡圈断裂失效，所以开口端部和内、外圆的衔接位置要做微小的圆弧过渡，匹配实际冲压工艺的成型特点。

　　从安装流程来说，装配前要先检查挡圈槽的尺寸是否符合要求，槽内不能有铁屑、毛刺，槽的端面要和轴线垂直，避免挡圈装配后倾斜导致受力不均；装拆时必须使用对应规格的卡簧钳，不能用螺丝刀等工具硬撬，否则很容易导致挡圈弹出伤人，或者让挡圈产生塑性变形无法正常使用。这类挡圈属于一次性紧固件吗？其实不是，只要拆卸时没有产生过度形变、没有出现裂纹和锈蚀，拆卸后可以重复使用，但在重载、冲击工况下，一般建议每次拆卸更换新的挡圈，避免旧挡圈因为疲劳导致失效，引发设备故障。

　　在做整机三维装配的时候，挡圈的装配位置要注意和周边零件留出足够的装拆空间，要保证卡簧钳能够顺利插入小孔完成装拆，不能被周边的台阶、零件挡住操作空间，否则实际装配时会出现挡圈无法安装的问题，这也是很多新手设计时容易踩的坑——只考虑了挡圈的安装位置，没预留装拆工具的操作空间，最后只能修改周边零件结构，耽误项目进度。另外，挡圈的轴向定位精度不算特别高，因为挡圈和槽之间存在微小的配合间隙，如果是需要高精度轴向定位的场景，不能单独靠挡圈定位，还要搭配轴肩、孔肩或者调整垫片来保证定位精度，挡圈只起到辅助防窜动的作用。

　　从材料选择上来说，常规工况下一般用65Mn弹簧钢制作，经过淬火回火处理后有足够的弹性和强度，表面做氧化处理防锈；有防腐需求的场景会用304或者316不锈钢制作，虽然弹性略低于65Mn，但防腐性能更好，适合食品机械、化工设备这类有腐蚀环境的应用场景。建模时可以根据不同的材料设置对应的材质属性，方便后续做有限元分析时，校核挡圈在最大撑开/收缩量下的应力是否在材料弹性极限内，以及受轴向冲击载荷时的变形量是否在允许范围内，避免选型不当导致挡圈失效。
