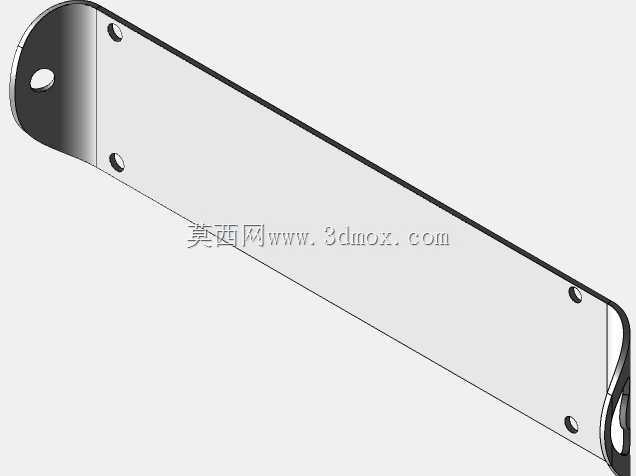

长条形带安装孔金属滑动承载板件

　　该板件属于滑动导向类承载零部件，在各类需要直线往复滑动位移的机械结构中应用广泛，常见于轻工输送设备的侧边导向工位、小型专用机床的进给滑动副、自动化装配线的工位滑移承载模块，也可作为工装夹具的可调式定位基板使用，承担滑动过程中的载荷传递与运动导向作用，避免滑动副出现卡滞、偏载的问题。从结构设计来看，整体采用长条形等截面薄板构型，主体轮廓做了圆弧过渡处理，两端的收窄圆弧结构既可以减少滑动过程中与周边构件的剐蹭，也能降低板件边缘的应力集中系数，避免长期受交变载荷出现端部开裂的问题。板身沿长度方向对称布置多组贯通安装孔，孔位的排布严格匹配配套滑动副的安装基准，其中靠近两端的孔位用于板件自身与滑动座、驱动端的锁紧固定，

　　中间段的孔位可根据实际搭载的工装、工件需求灵活加装固定压块或者定位销，不需要额外在板身二次钻孔破坏基体强度。板件的侧边做了小倒角处理，与配套的导向槽配合时，倒角结构可以起到导入导向作用，装配时不需要反复对位调整就能顺利滑入导向槽内，同时也能减少滑动过程中侧边与槽壁的硬摩擦，降低滑动阻力与磨损量。设计过程中优先考虑了滑动工况的受力特性，板件的厚度取值兼顾了刚性与轻量化需求，在承受额定垂直载荷时，板身的最大扰度控制在滑动副允许的间隙范围内，不会因为板件变形导致滑动卡滞；长度方向的尺寸匹配常规直线滑动工位的行程需求，两端预留的安装余量可以适配不同规格的连接端结构，不需要对板件做二次裁切就能适配多数同行程的滑动工位。安装边界方面，

　　板件的宽度尺寸与标准导向槽的内宽匹配，安装孔的中心距公差控制在IT7级精度范围内，与配套连接件装配时不需要额外扩孔或者铰孔就能实现精准定位；板件的端面到最近安装孔的距离经过校核，满足锁紧螺栓的最小边距要求，避免锁紧时出现孔边开裂的问题。滑动工作面的平面度公差按照滑动副的使用要求设定，保证整个行程内板件与导向面的接触面积均匀，不会出现局部接触应力过大导致的异常磨损。在实际使用场景中，这类板件通常配合直线导轨或者导向槽使用，表面不做额外的凸起结构，保持平整的承载面可以适配不同形状的搭载构件，不管是搭载小型检测传感器、工件定位夹具，还是作为物料推送的滑动推板，都能通过预留的安装孔快速完成固定，不需要额外加工连接结构。针对不同的使用工况，

　　板件的基体材质可选用冷轧钢板或者不锈钢板材，冷轧钢板材质适用于常规无腐蚀的车间环境，表面做发黑或者镀锌处理就能满足防锈需求；不锈钢材质则适用于有潮湿、弱腐蚀的工况，比如食品包装设备、医药输送设备的滑动工位，不需要额外做表面涂层就能满足使用要求。板件的滑动边缘没有设置额外的限位结构，实际使用时可根据行程需求在导向槽两端加装限位块，通过调整限位块的位置就能灵活调整板件的滑动行程，不需要改动板件本身的结构，适配性较强。从建模逻辑来看，该板件的特征构建顺序遵循机械加工的工艺顺序，先绘制主体的轮廓草图，拉伸生成基础板体后，再依次完成安装孔的切除、边缘倒角与端部圆弧的处理，所有特征的参数都可以根据实际使用需求快速调整，比如更改安装孔的间距、调整板件的长度或者厚度，就能快速衍生出适配不同工位的同系列板件，减少重复建模的工作量。
