螺旋放射状鳍片式散热构件结构设计

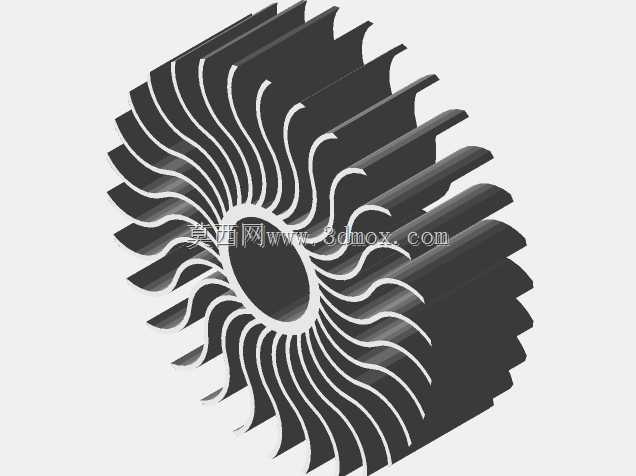

　　这类螺旋放射状鳍片结构的散热构件，多应用在小功率发热电子器件、小型工控模组、LED照明驱动模块这类对安装空间有严格限制的散热场景中，区别于传统直鳍片的平行风道设计，这种波浪形弯曲的放射鳍片，能在有限的径向尺寸内最大化拓展散热接触面积，同时打乱鳍片间的气流流向，避免直鳍片容易出现的层流热边界层过厚、换热效率随风道长度快速衰减的问题。从结构设计逻辑来看，中心的环形安装基座是整个构件的定位基准，内孔尺寸需要匹配发热源的安装外径，通常采用间隙配合加导热介质填充的装配方式，保证发热面与基座的热传导路径足够顺畅，不会因为装配间隙形成热阻堆积。鳍片从基座外壁向外呈放射状延伸，每一片鳍片都做了连续的波浪形弯曲处理，这种造型不是单纯的外观设计，

　　一方面是在相同的外圆轮廓下，鳍片的实际展开长度比直鳍片高出近40%，在不增加构件整体外径的前提下有效提升了总散热面积；另一方面，弯曲的流道会让流经鳍片间隙的冷却空气不断改变流向，在鳍片表面形成局部湍流，破坏紧贴壁面的静止热空气层，让不同温度层的空气充分混合，提升自然对流或者低风速强制对流下的换热效率。在安装边界的考量上，这类散热构件的轴向长度通常控制在径向尺寸的0.8到1.2倍区间，避免鳍片过长导致根部应力集中，同时也适配多数板载发热元件的安装高度限制，鳍片的最外圆轮廓需要和周边器件预留至少3mm的安全间隙，防止装配干涉，同时保证鳍片边缘的空气能够自由流通，不会因为周边器件的遮挡形成散热死区。

　　鳍片的厚度设计需要兼顾导热效率与结构强度，过薄的鳍片在压铸或者切削加工时容易出现变形，同时根部的导热截面不足会导致鳍片末端温度过低，无法有效参与换热；过厚的鳍片则会挤占鳍片间的通风间隙，减少有效散热面积的同时增加构件整体重量。这类结构的散热构件在实际使用中，不需要额外搭配高转速风扇就能实现不错的散热效果，适合用在对噪音控制有要求的小型设备内部，比如桌面级工控设备、小型通讯模组、低功率电源模块这类场景，相比直鳍片散热器，在相同散热能力下整体体积可以缩小近三成，能有效节省设备内部的安装空间。在建模过程中需要注意鳍片与基座的过渡圆角处理，根部的圆角不能过小，否则不仅会增加加工难度，还会在冷热循环过程中产生应力集中，

　　长期使用后出现鳍片根部开裂的问题；同时每一片鳍片的弯曲弧度需要保持一致，保证各个方向的通风阻力均匀，避免出现局部风道堵塞、散热不均的情况。中心安装孔的端面需要做平面度管控，保证和发热元件的接触面贴合紧密，减少接触热阻，通常安装端面的平面度要求控制在0.05mm以内，表面粗糙度不高于Ra3.2，不需要做额外的表面处理，铸铝材质本身的氧化层就足够满足使用需求，也不会额外增加热阻。这类散热结构的设计核心是在有限的空间约束下平衡换热面积、风道阻力、结构强度三者的关系，螺旋放射的造型既解决了小尺寸下散热面积不足的问题，也通过流道优化提升了换热效率，同时一体化的结构没有额外的装配环节，可靠性更高，适合批量生产加工。
