单级斜齿传动齿轮箱结构设计

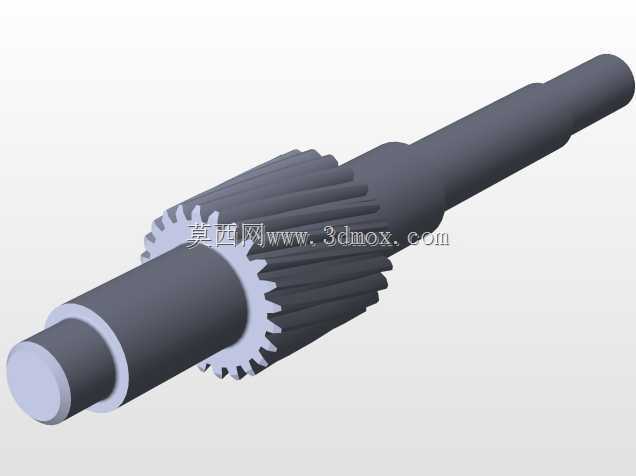

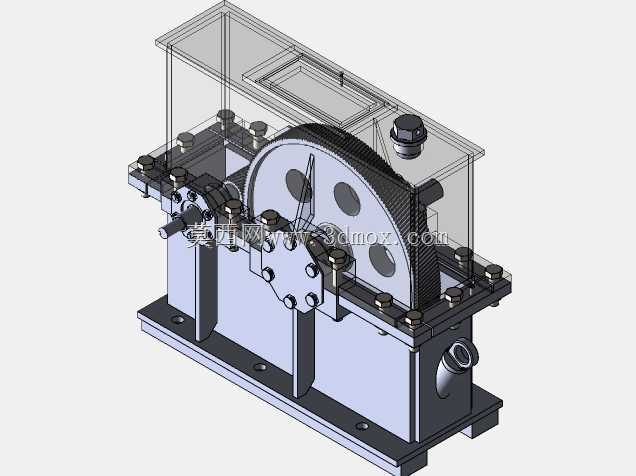

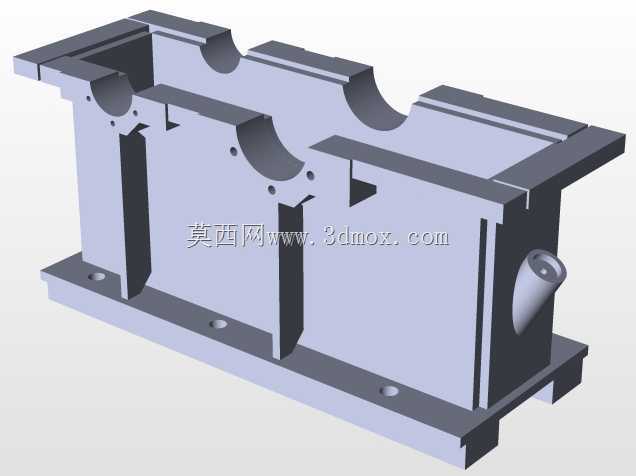

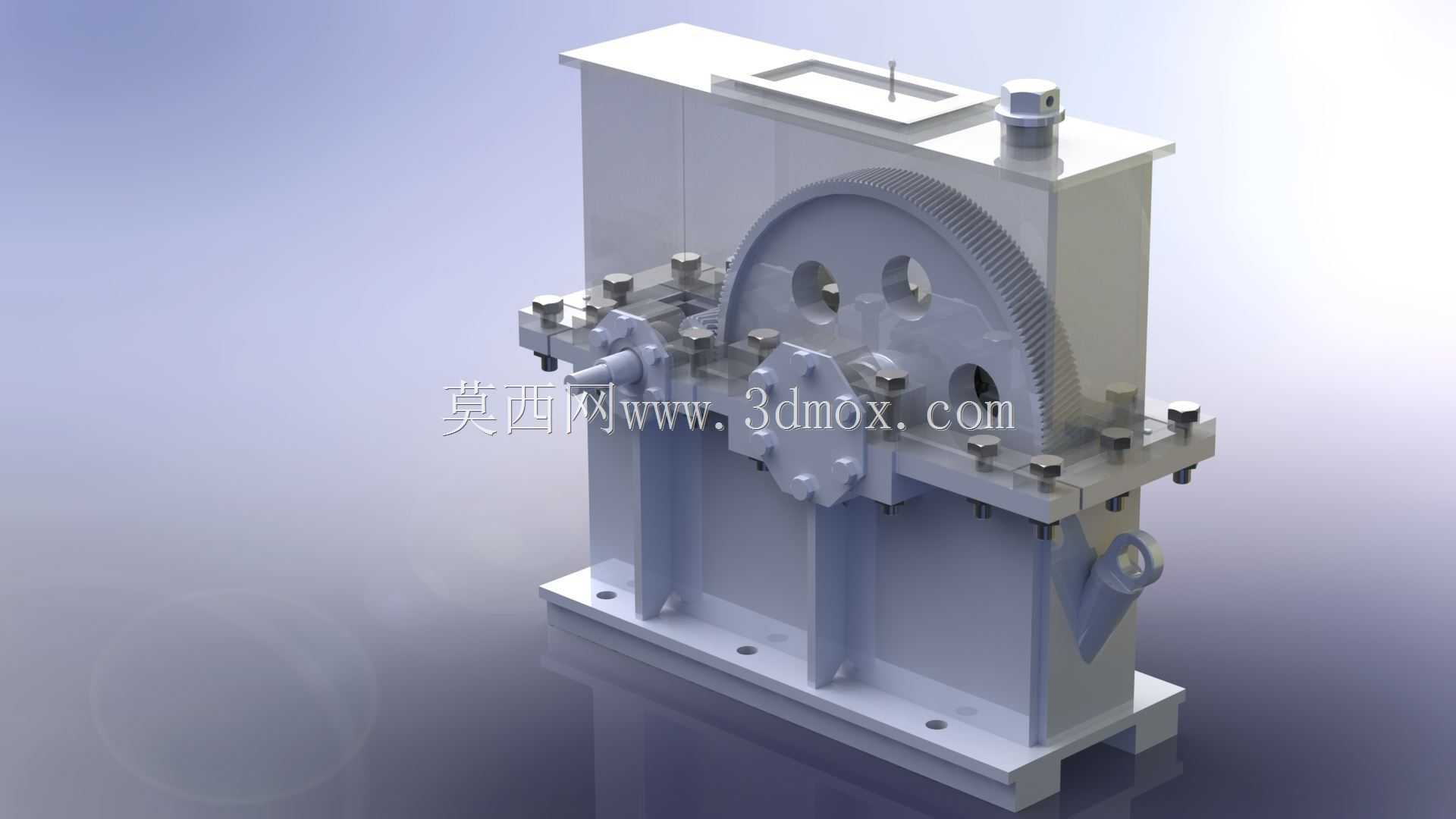

　　在中小功率工业传动场景中，这类单级斜齿齿轮箱常作为动力传递的核心减速单元，适配输入转速较高、输出扭矩需求中等的工况，常见于轻工输送线、小型物料搅拌设备、非标自动化专机的动力端，用来匹配原动机与工作端的转速差，把高转速低扭矩的输入动力转换为低转速高扭矩的输出动力，保障工作端运行在合理转速区间。从结构设计逻辑来看，这款齿轮箱采用平行轴斜齿轮传动方案，相比直齿传动，斜齿轮啮合过程中齿面是逐步接触再逐步脱离，重合度更高，传动过程的冲击、振动和噪声都明显更低，适合转速相对较高的输入工况，能有效提升传动平稳性，降低齿面局部接触应力，延长齿轮副的使用寿命。箱体采用剖分式立式安装结构，上下箱体通过螺栓组完成紧固连接，

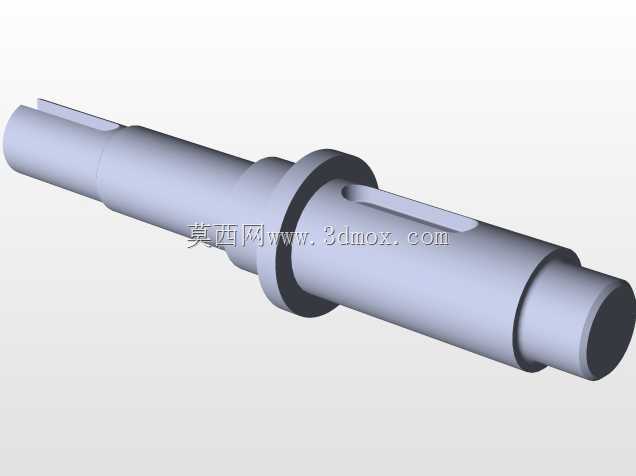

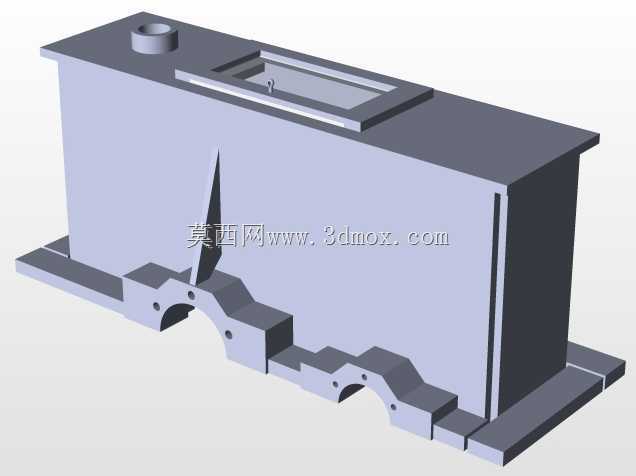

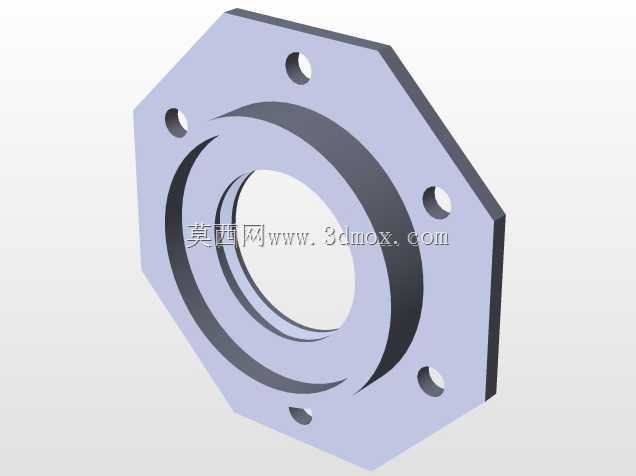

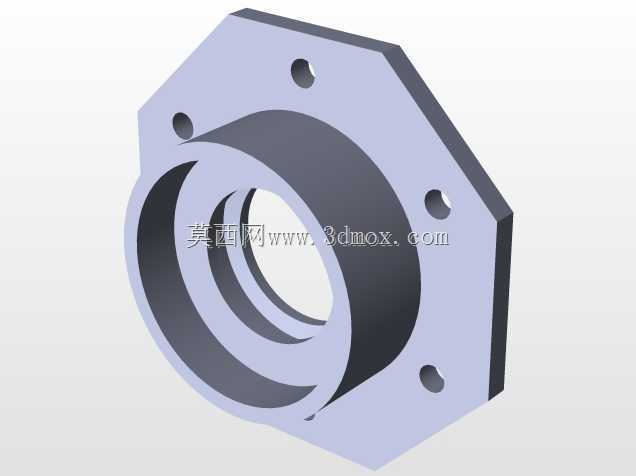

　　结合面做精密铣削加工保证密封性能，避免齿轮润滑介质渗漏；箱体底部预留带安装孔的支撑脚，安装时可通过螺栓直接固定在设备机架的安装平面上，安装边界需要预留足够的周边空间，方便后续开盖检修、齿轮啮合间隙调整以及润滑脂加注操作。输入轴与输出轴平行布置，轴系两端配置轴承支撑，抵消斜齿轮传动产生的轴向力与径向力，轴伸端设置密封结构，防止润滑油泄漏同时阻挡外界粉尘、碎屑进入箱体内部损伤啮合齿面。箱体顶部设置透气塞，平衡齿轮箱运行过程中内部因温度升高产生的气压差，避免密封件因内部压力过高出现渗油问题；侧面预留观察位，可在不拆解箱体的情况下查看齿轮啮合面的磨损情况与润滑状态。设计过程中需要重点校核轴的刚度与强度，避免轴系受载变形导致齿轮偏载，

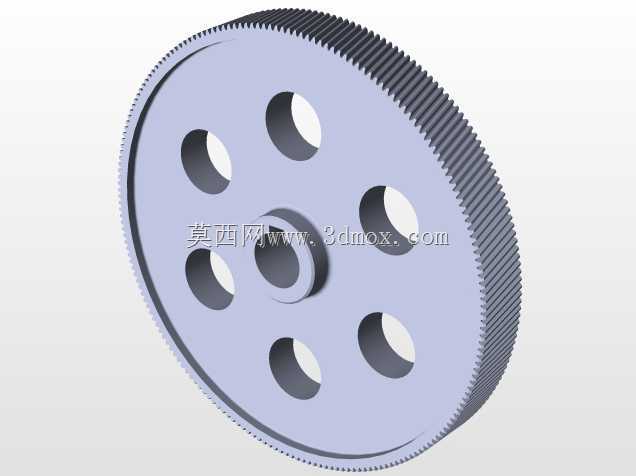

　　加剧齿面磨损；齿轮参数匹配时要结合传动比要求，合理选择模数、螺旋角与齿宽，在保证承载能力的前提下控制整体外形尺寸，避免齿轮箱体积过大占用过多设备安装空间。这类齿轮箱的润滑通常采用油浴润滑方式，依靠齿轮转动带起的润滑油完成齿面与轴承的润滑，不需要额外配置复杂的润滑管路，结构简单可靠，日常维护成本较低，适合长期连续运行的工业场景。在安装适配时，需要保证输入轴与原动机输出轴、输出轴与工作端传动轴的同轴度误差控制在允许范围内，避免额外的附加载荷作用在轴伸端，造成轴承过早损坏或者轴的疲劳断裂。箱体的加强筋结构布置在受力集中的轴承座位置与箱体侧壁，提升箱体整体刚性，减少运行过程中的箱体形变，保证齿轮副始终保持正确的啮合位置，降低运行噪声与传动损耗。
