手动螺旋起重千斤顶三维结构设计

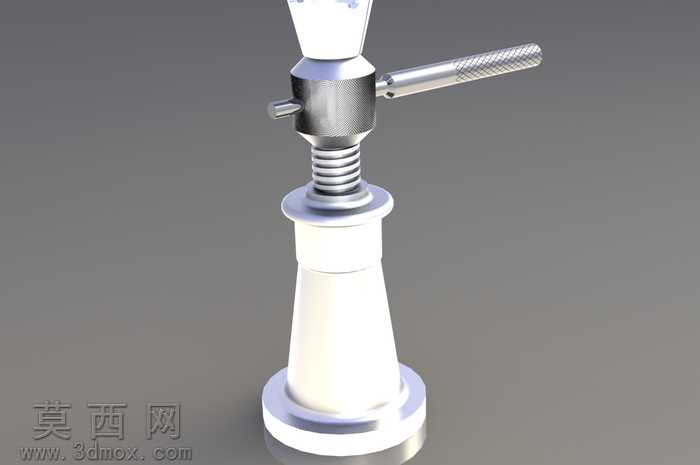

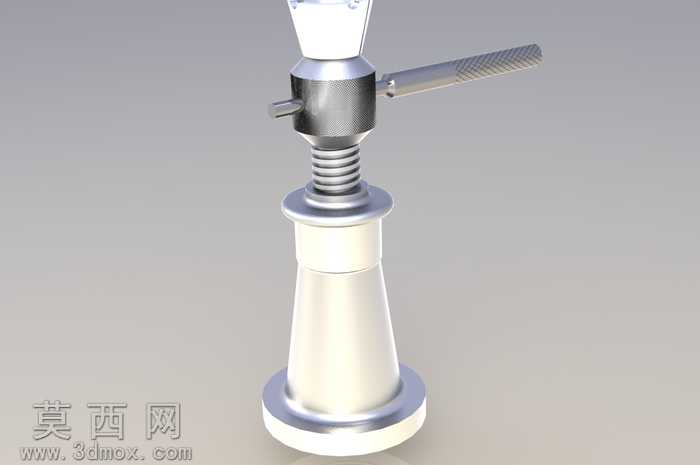

本作品为手动螺旋千斤顶的三维设计成果，建模阶段依托参数化三维设计软件完成全零件的独立构建与整体装配，严格遵循手动螺旋起重设备的机械传动逻辑，还原真实产品的尺寸比例与装配关系。首先针对底座、锥形支撑壳体、升降螺杆、带防滑纹的转动摇柄、顶帽、锁紧插销等核心零件逐一建模：底座采用带圆角的圆盘式结构，建模时通过拉伸凸台搭配圆角特征，还原其大接触面积的稳定支撑形态，保证放置时的抗倾覆性能；锥形支撑壳体作为承载主体，采用旋转凸台特征生成锥面结构，内壁预留与升降螺杆配合的梯形内螺纹行程空间，外壁做光滑过渡处理，还原铸件的流畅外形；升降螺杆采用梯形传动螺纹结构，建模时通过螺旋线搭配扫描切除特征生成连续的传动牙型，保证螺纹传动的受力合理性与运动顺滑性，螺杆顶端设计与顶帽配合的定位轴颈，底端做限位结构防止顶升超程脱出；转动摇柄采用长杆式结构，握持区域通过滚花特征生成防滑网格纹理，还原真实操作时的防滑握持手感，摇柄与螺杆上部的连接部位设计径向插销孔，配套的锁紧插销采用简单圆柱加拔头结构，实现摇柄与螺杆的周向固定，保证摇转时扭矩可靠传递；顶帽采用内凹弧面结构，建模时通过旋转切除生成适配被顶升物体接触面的弧面，避免顶升时物体滑脱。材质与渲染阶段，针对不同零件的真实材质做区分设置：金属承载零件如螺杆、摇柄、插销、顶帽赋予镀铬金属材质，调整反射率与粗糙度参数，还原金属机加工后的亮面金属质感；锥形支撑壳体与底座赋予喷塑白色哑光材质，模拟表面喷涂处理后的哑光质感，降低不必要的反光突出结构轮廓；场景内添加柔和的环境光与定向补光，开启环境遮蔽效果，让零件装配缝隙、螺纹牙型、滚花纹理的细节清晰呈现，同时渲染出金属材质的真实光影反射效果。结构设计上严格遵循螺旋千斤顶的机械原理，通过摇柄转动带动螺杆旋转，利用梯形螺纹的螺旋升角特性将旋转运动转化为螺杆的直线升降运动，实现重物的顶升功能，整体装配过程添加完整的配合约束：螺杆与壳体之间添加螺旋配合模拟真实的传动关系，摇柄与螺杆添加同轴配合与轴向限位，插销与销孔添加同轴配合，所有零件无干涉，可模拟完整的摇转升降动作，还原手动螺旋千斤顶的真实工作状态。设计过程中充分考虑手动操作的人机工程学，摇柄长度适配人手操作的力臂需求，滚花区域长度适配手掌握持范围，顶帽弧面尺寸适配常见被顶升物体的接触面积，底座尺寸满足额定顶升重量下的地面压强要求，整体结构紧凑，零件数量精简，在满足起重功能的前提下尽可能简化加工工艺，符合手动起重工具的实用化设计需求。
