工业级C型G字夹工装夹具三维设计

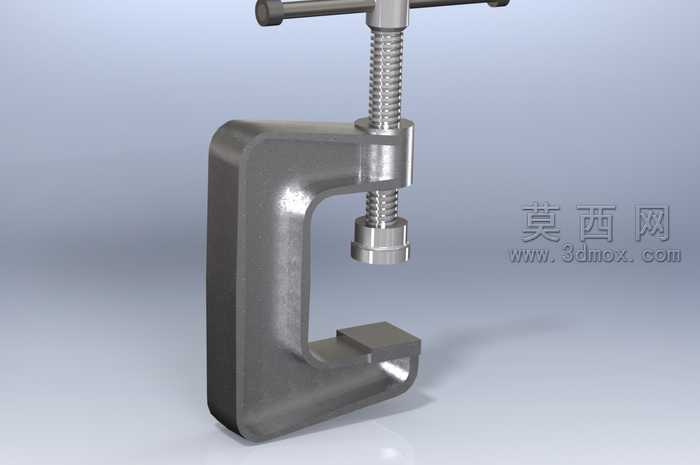

做这个C型夹建模的时候，最先敲定的是夹身的C型开口比例，毕竟日常夹持工件的时候，开口深度和最大张开量直接决定了能用在多少场景里，要是开口做浅了，厚点的板材卡不进去，开口做太大又会让夹身受力的时候形变超标，白瞎了金属材质的强度。一开始画夹身轮廓的时候，试过把转角做的太尖锐，做受力仿真的时候发现转角处应力集中特别明显，拧到最大夹紧力的时候转角位置应力直接超过了普通铸铁的屈服强度，后来反复调整内转角的圆角半径，外轮廓也跟着做了渐变加厚，靠近螺杆安装座的位置壁厚比开口底端厚了两毫米多，既不会让整个夹身显得笨重，又能把夹紧时候的受力均匀分散到整个C型臂上，不会出现局部应力集中断裂的问题。

螺杆部分的建模没做太花哨的设计，梯形螺纹的牙型角选了标准的30度，毕竟梯形螺纹传力效率高还耐磨，手动拧的时候不会卡滞，螺杆顶端的压块特意做了球面铰接的结构，刚开始想做成和螺杆一体的平底压头，后来想到实际夹持的时候如果工件表面不是完全平行于夹身底端，硬压的话会只有边缘接触，夹紧力不够还容易硌伤工件表面，加个球面铰接的压块之后，压块可以自动贴合工件表面，不管是夹斜面还是不规则的小工件，都能保证整个压面完全贴住，夹持更稳。顶端的旋杆没做太细，直径留了足够的握持尺寸，长度也控制在合理范围，手动拧的时候不用额外加套管就能产生足够的夹紧力，太长的话平时存放容易勾到东西，太短的话拧的时候费手劲。

材质和光影调试的时候，夹身选了铸钢的哑光金属质感，特意在经常和工件、螺杆摩擦的位置做了轻微的磨损质感，不是那种全新发亮的假金属感，螺杆部分因为经常转动摩擦，表面做了更亮一点的机加工金属质感，压块和夹身底端的夹持面做了细微的防滑纹理，渲染的时候打了侧上方的柔光，把C型臂的曲面过渡和金属厚重感打出来，阴影也调的比较柔和，能清楚看到整个结构的轮廓层次，不会因为阴影太重看不清转角的加厚细节。

装配配合的时候，螺杆和夹身顶端的螺纹孔做了间隙配合，保证转动的时候顺滑不卡顿，压块和螺杆底端的铰接位置留了足够的摆动间隙，不会因为加工公差导致压块转不动，旋杆和螺杆顶端的通孔做了过盈配合，模拟实际装配时候压装进去的效果，不会出现转动螺杆的时候旋杆打滑的问题。整个模型没有多余的装饰结构，所有细节都是围绕实际使用的实用性来做的，不管是用来做工装设计参考，还是做五金工具的产品演示，都能直接用，结构细节完全符合量产C型夹的实际加工要求，没有那种建模时候凭空想出来的没法加工的结构。
