带安装底座铰接式回转支撑轴承结构

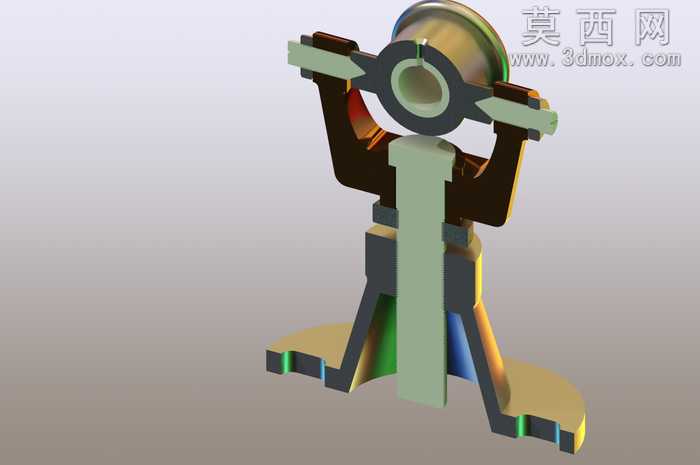

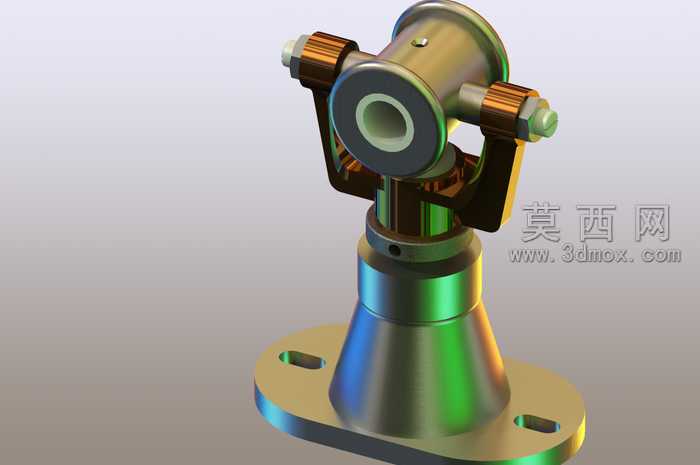

本作品为带安装底座的铰接式回转轴承三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各子零件的参数化建模，再按照实际装配约束关系完成整体组合，确保各部件的运动自由度符合真实回转轴承的工作逻辑。建模阶段对零件细节做了精细化还原：底部法兰底座开设两个对称的长圆形安装腰孔，可适配一定范围内的安装孔位偏差，底座向上通过锥台过渡段衔接中部回转支撑主体，锥段与底座、回转主体的衔接处均做了圆角过渡处理，避免应力集中的同时还原真实加工工艺特征。中部回转主体外侧设置对称分布的铰接耳座，耳座通过六角螺栓组件与上部回转架连接，螺栓、螺母的螺纹细节、六角棱边特征均做了还原，上部回转筒为中空结构，可适配传动轴类零件穿过，筒身顶部设置的定位销孔也按照真实尺寸完成建模，可实现上部部件的周向定位。渲染阶段采用金属材质体系，底座、回转主体等结构件赋予抛光金属材质，添加了真实的环境反射效果，表面呈现出蓝绿渐变的环境反光，还原金属零件的机加工表面质感；螺栓、铰接轴等紧固件赋予深棕色金属材质，与主体结构形成视觉区分，便于观察装配关系；渲染时采用柔和的侧上方主光源搭配补光，避免零件暗部细节丢失，同时添加了柔和的地面投影，增强模型的立体感与真实感。整体结构设计兼顾了固定安装与多自由度回转的功能需求，铰接耳座可实现上部部件的俯仰角度调整，中部回转结构可实现上部部件360度周向旋转，可作为机械臂、可调支撑装置、工装夹具的回转铰接部件使用，各零件的尺寸参数均参考通用五金配件的行业标准设定，具备实际生产参考价值，模型装配过程中添加了合理的运动约束，可直接用于运动仿真演示，验证回转、俯仰动作的干涉情况，为后续的工程出图、实物加工提供可靠的三维数据支撑。
