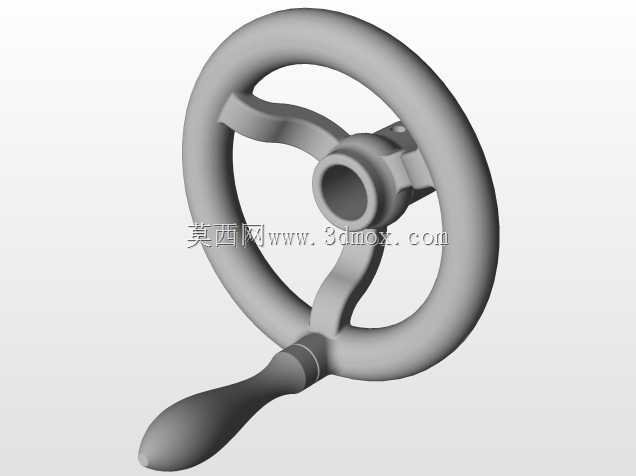

流线型握持式操作手柄结构三维设计

　　这款手持操作手柄的结构设计，核心围绕手动工具、小型设备操作端的人机交互需求展开，在各类手动装配工装、钳工工具、小型检测设备的操作端都有广泛适配场景，日常生产中操作人员需要长时间握持操作件完成施力、对位、微调等动作，手柄的结构合理性直接影响操作疲劳度与施力精准度。从结构形态来看，整体采用变径流线型轮廓，握持段从端部向连接端逐步过渡收放，靠近连接轴的位置设置环形凸台结构，该凸台一方面作为握持限位结构，防止操作过程中手部向连接端滑移碰到传动或安装部件，另一方面也作为手柄与安装基体之间的轴向定位基准，装配时凸台端面可直接贴合安装件的基准面，省去额外调整轴向间隙的步骤。端部采用圆弧收头设计，没有尖锐棱角，避免操作人员握持时掌心被硌伤，

　　同时端部的圆弧曲面也能在施力时均匀分散掌心压力，长时间握持不会出现局部压强过大的不适感。连接端采用圆柱轴段设计，轴段直径与握持段最大直径形成明确台阶差，该轴段可根据实际装配需求设计为过盈配合压装、销钉固定或者螺纹连接结构，适配不同工具的连接需求，轴段长度预留足够的安装余量，可满足不同壁厚的安装基体连接要求，不会出现轴长不足导致连接松动的问题。设计过程中优先考虑握持受力的分布特性，握持段的曲面曲率经过反复调整，贴合人手自然握持时的掌心与指根弯曲形态，当操作人员四指环绕握持时，每根手指的指腹都能与手柄曲面充分接触，施力时受力均匀分布在整个握持面，不会出现局部应力集中导致的手柄变形或者手部打滑问题。表面采用哑光磨砂质感的结构设计思路，

　　建模时预留表面滚花或者包胶的结构余量，实际生产时可在握持段增加防滑纹理或者包覆软质材料，进一步提升握持摩擦力，即使手上沾有少量切削液、润滑油也能稳定握持，不会出现打滑脱手的情况。从安装边界来看，整个手柄的最大外轮廓位于握持段中部，连接轴段的同轴度公差按照IT7级精度设计，装配后可保证手柄与被操作件的同轴度，旋转操作时不会出现偏心晃动的问题，适合用于需要旋转施力的场合，比如丝锥铰杠、手动夹具锁紧手柄、小型阀门操作端等场景。结构壁厚按照均匀受力原则设计，整体采用等壁厚过渡，避免出现壁厚突变导致的应力集中问题，若采用金属材质加工，可选用棒料直接车削成型，加工工序简单，不需要复杂的工装夹具即可完成批量生产；若采用工程塑料注塑成型，

　　流线型的曲面结构脱模斜度自然分布，不需要额外设置过大的脱模斜度就能顺利脱模，生产效率高。在实际应用中，这类手柄可替换各类老旧设备上的破损操作件，也可作为非标工装设计的标准操作部件选用，其结构尺寸覆盖大多数手动操作的施力需求，能够承受常规手动操作的扭矩与轴向推力，不会出现正常使用下的断裂、变形问题。设计时还考虑了不同手型的适配性，握持段的周长尺寸按照成年人手型的平均数据设计，无论手掌大小都能稳定握持，不需要针对特定人群调整尺寸，通用性较强。连接轴段的端部可根据需求设计防脱结构，比如径向销孔、卡簧槽或者螺纹尾孔，装配后可通过销钉、卡簧或者锁紧螺母实现轴向固定，防止长期使用后手柄从安装轴上脱落，提升使用安全性。整个结构没有复杂的内腔或者异形结构，无论是三维建模还是后续加工生产都具备较高的可行性，建模过程中曲面过渡采用G2连续，保证曲面顺滑无凸起，实际加工后表面不会出现棱线或者凹凸不平的问题，握持手感流畅。
