低倾角防堵排料式料桶结构设计

　　在散料处理、轻工配料、小型物料中转的作业场景里，储料桶的堵料问题一直是一线运维和结构设计人员绕不开的痛点——很多常规直壁料桶在垂直方向转动送料时，物料容易在桶壁夹角、出料口位置堆积压实，反向转动排料时又会因为卡滞出现排料不畅、残留量超标的问题，轻则需要人工定期捅料清理增加劳动强度，重则会导致上下游工序断料、计量失准，影响整条产线的连续运行。

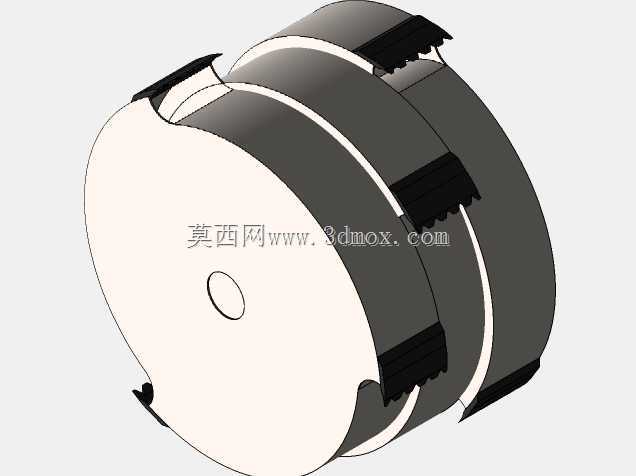

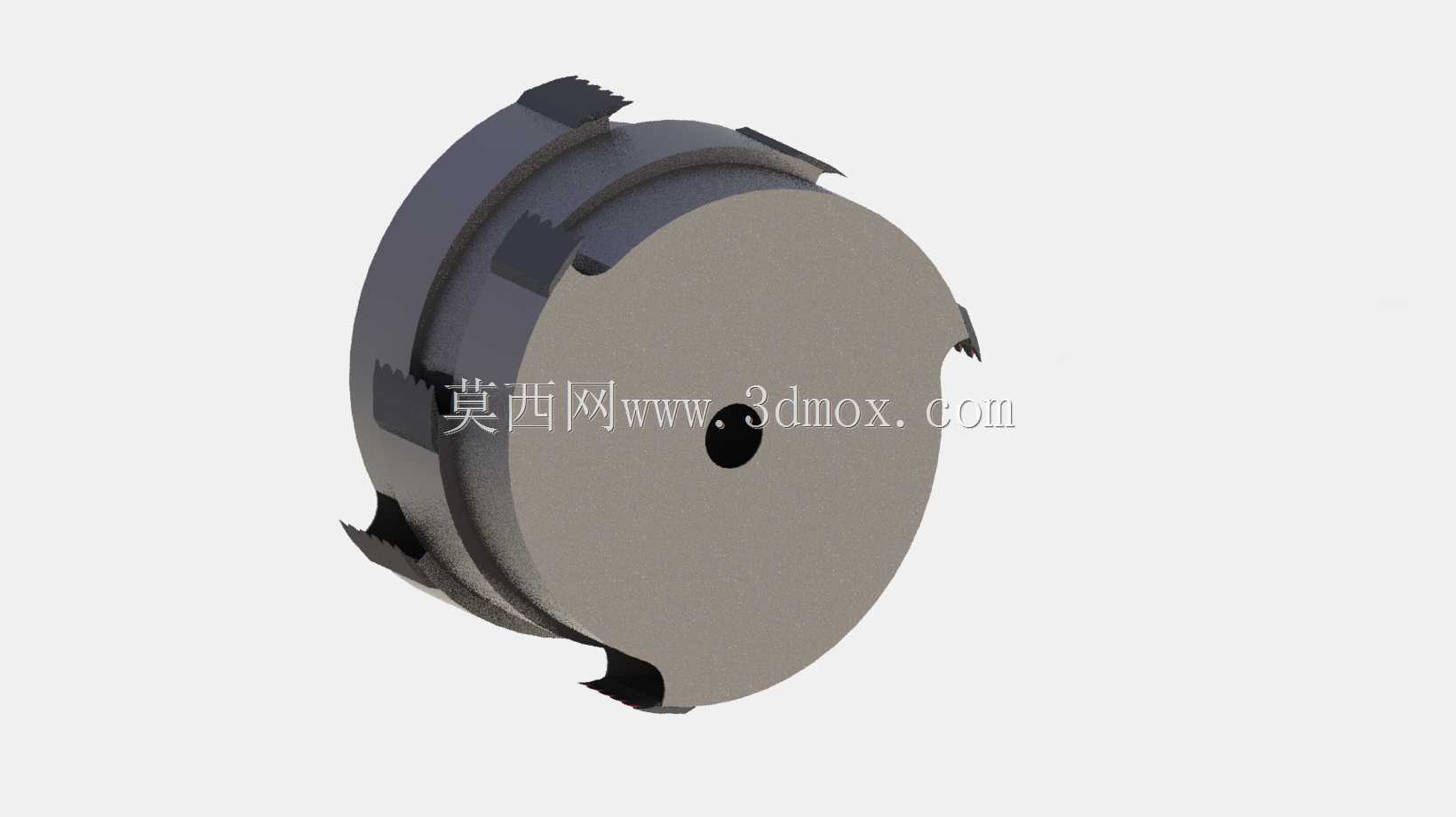

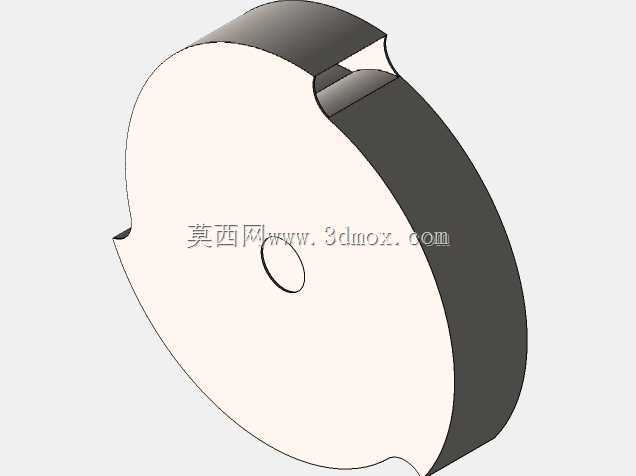

　　这款料桶的结构设计完全围绕防堵、长寿命两个核心需求展开，没有采用行业内常见的复杂搅拌、气动破拱附加结构，而是从桶体本身的型面入手做优化：整体摒弃了传统直筒加锥形出料口的构型，采用大曲率的圆弧过渡型面，桶壁与安装基准面的夹角控制在较小的倾角范围内，既不会因为倾角过小导致物料在桶壁滑移速度过慢堆积，也不会因为倾角过大占用过多垂直安装空间。从结构边界来看，桶体整体为扁圆形回转构型，径向尺寸大于轴向高度，安装时可直接通过桶侧的定位凸台与配套的转动驱动机构连接，不需要额外加装复杂的连接法兰，安装基准面的平面度公差控制在0.2mm以内，能保证转动过程中桶体的径向跳动量不超过0.5mm，避免转动过程中出现卡滞、偏磨的问题。

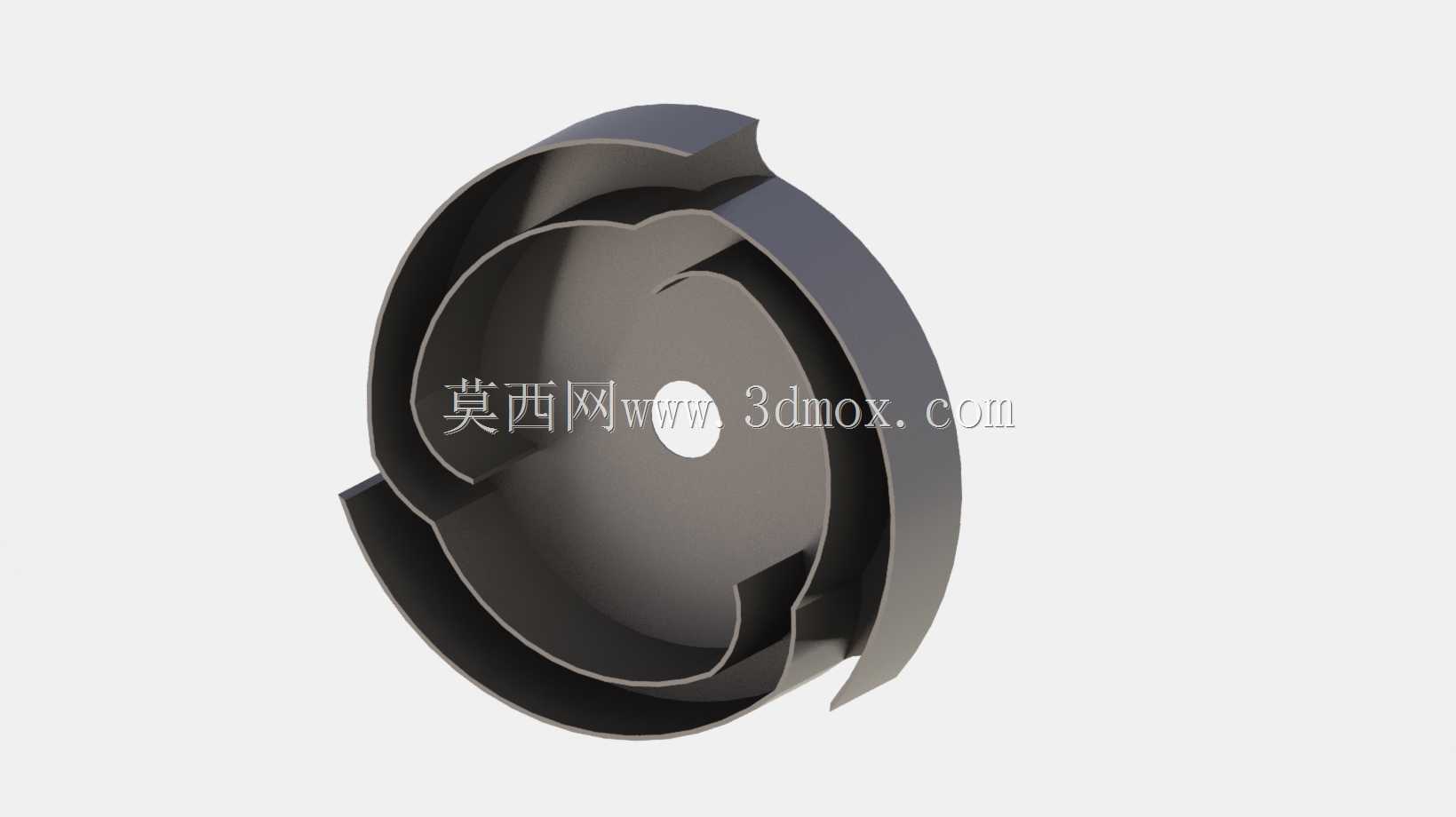

　　从功能实现逻辑来看，当桶体随驱动机构沿笔直方向转动时，圆弧型面会引导物料顺着桶壁平滑滑移到储料区，不会出现直角位置的物料架桥现象；当反向转动进入排料工位时，物料会顺着倾斜的桶壁连续滑向出料位置，不会出现局部压实堵料的情况。桶壁的厚度做了等强度优化，在物料接触的磨损区域预留了1.5mm的磨损余量，非受力区域做了适度的减薄处理，在保证整体结构刚度满足10kg散料承载要求的前提下，尽可能降低桶体自身重量，减少驱动机构的负载。桶体边缘做了卷边钝化处理，既可以提升桶口的结构刚度，避免搬运、安装过程中出现桶口变形，也能防止锐边划伤操作人员，符合机械设备的安全设计规范。

　　在实际应用中，这款料桶可以适配小型颗粒料、粉状物料、不规则碎料的中转与计量给料场景，既可以单独作为人工周转料桶使用，也可以集成到小型自动配料设备、螺丝分料机、小型包装机的给料单元中，不需要额外加装破拱装置就能实现稳定排料，相比同容积的常规直壁料桶，物料残留率可以降低60%以上，日常维护只需要定期擦拭桶壁即可，不需要频繁拆解清理堵料部位，能有效降低设备的运维成本。设计过程中没有采用特殊的定制型材，所有结构都可以通过常规的钣金折弯、焊接或者注塑工艺成型，量产时的工艺适配性较好，不需要投入特殊的成型模具，能有效控制单件的制造成本。桶体的出料位置没有做额外的结构遮挡，可以根据实际配套的设备需求，灵活加装出料闸门、计量传感器等配件，适配不同的给料精度要求。
