SOT143B封装贴片电子元器件结构

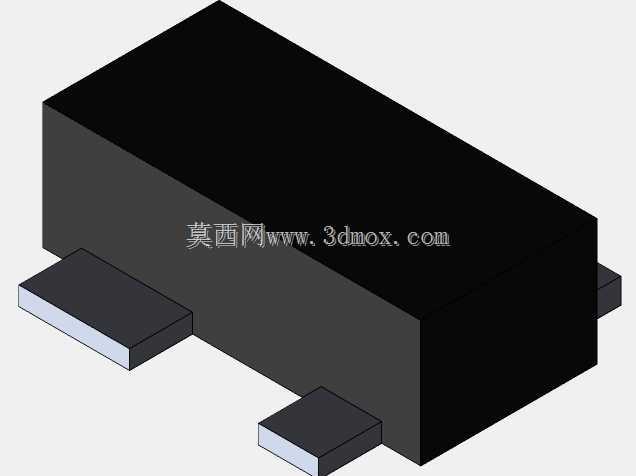

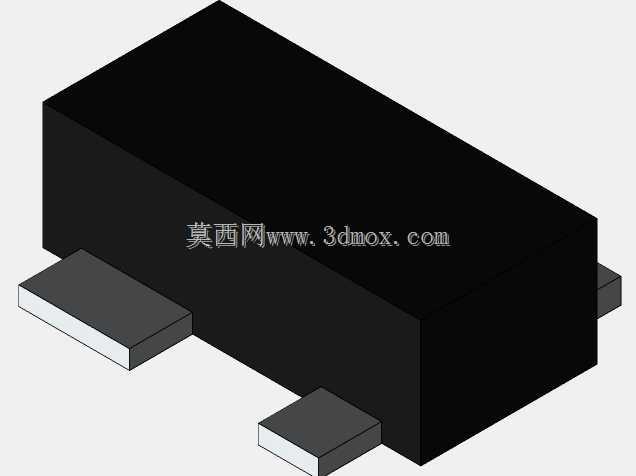

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，SOT143B封装的贴片类电子元件是板级电路里极为常见的基础载件，这类封装可承载电容器、扼流圈也就是电感器、二极管、电源类及输出按钮类不同功能的芯片或分立器件，是板级结构设计中经常需要调用的标准封装结构。做PCB布局的时候，最先要卡准的就是这类贴片元件的安装边界，SOT143B属于小尺寸表贴封装，本体为黑色塑封矩形结构，三个引出焊盘分别从本体两侧及端部延伸而出，焊盘的金属镀层区域与PCB焊盘的匹配度直接决定回流焊后的焊接可靠性，设计时不能只看本体长宽，还要预留焊盘外侧的爬锡空间，以及元件周边的维修操作间隙，避免贴装后相邻元件干涉，或是返修时热风枪加热影响周边器件。

　　从功能适配的角度来说，这个封装结构的设计初衷就是兼容小功率、小信号类的分立器件，不管是做电源回路的滤波电容、信号通路的扼流电感，还是单向导通的二极管、小型按键式输出按钮，都能通过这个封装实现表贴化安装，相比传统直插元件，能大幅压缩PCB的占用面积，适配当下电子产品轻薄化的设计趋势。做三维建模的时候，要重点还原塑封本体的拔模斜度，实际量产的塑封元件本体并非绝对垂直的矩形，侧壁存在微小的脱模斜度，焊盘的厚度也要按照实际贴片工艺的公差来设置，不能做的过厚导致贴装时元件本体浮高，也不能过薄导致焊接时焊锡量不足引发虚焊。不同功能的元件在这个封装下的内部芯片布局有差异，但外部安装尺寸是完全统一的，

　　这也是标准封装的核心价值——不管内部承载的是电容、电感还是二极管，PCB设计时只要按照SOT143B的标准封装尺寸预留焊盘位置，就能兼容同封装下所有不同功能的元件，不用针对单一器件重新设计焊盘，大幅降低板卡设计的重复工作量。在实际生产的SMT贴装环节，这类小尺寸元件的吸嘴取料位要对准塑封本体的几何中心，建模时还原本体的平面度特征也很重要，要是本体表面建模存在凹凸误差，会导致吸嘴取料时漏气，引发贴装偏移、抛料率上升的问题。另外焊盘的位置度公差也要严格按照行业标准来设置，三个焊盘相对于本体中心的位置偏差不能超过0.1mm，否则过回流焊的时候会因为焊锡表面张力的拉扯导致元件立碑、偏移，直接影响板卡的良品率。

　　在车载电子这类对可靠性要求更高的应用场景里，这类封装元件的本体边角还要做微小的圆弧过渡处理，避免车辆长期振动下塑封本体出现应力开裂，建模时不能把边角做的过于尖锐，要还原实际量产元件的微小倒角特征。很多刚接触板级结构设计的工程师容易忽略这类标准封装元件的细节建模，要么把本体做的完全是直角方块，要么焊盘尺寸和实际偏差过大，导致输出的STEP模型导入PCB设计软件后，和实际元件的占位存在偏差，最后做出来的板卡出现元件干涉、焊盘不匹配的问题。这类标准封装的三维模型，核心作用就是在设计阶段就1:1还原元件的实际外形与安装尺寸，让结构工程师在做PCB堆叠、外壳适配的时候，就能提前预判元件和周边结构件的间隙，比如外壳内壁到元件本体的安全距离要预留0.3mm以上，避免组装时外壳压到元件导致塑封开裂、引脚短路。针对电源类的同封装元件，还要考虑元件工作时的发热空间，建模时虽然不用做热仿真的细节结构，但准确的本体外形能帮助热设计工程师评估元件周边的空气流通空间，避免发热元件被周边结构件包裹导致散热不良。不管是用在手持消费电子的主板上，还是工业控制模块的信号板上，这类SOT143B封装的元件都是板卡上数量较多的基础元器件，准确的三维结构模型能大幅缩短板卡设计的验证周期，减少打样后因为元件尺寸不匹配导致的改版次数。
