双色防滑手柄套筒式螺丝刀结构设计

　　日常设备维保、产线装配、五金拆装场景里，螺丝刀是出现频率最高的手动紧固工具之一，这款套筒式螺丝刀的设计，完全围绕一线操作的实际痛点做了结构优化，没有多余的装饰性设计，每一处结构都服务于实际使用需求。先从使用场景说起，普通一字十字螺丝刀在面对外六角螺栓、螺母类紧固件时，经常出现打滑、棱角磨损的问题，尤其是电控柜接线端子、小型设备机盖固定、家电拆装这类场景里，外六角紧固件的使用占比并不低，带套筒的螺丝刀可以直接适配对应规格的外六角件，不需要额外搭配套筒接杆，单支工具就能覆盖常见的小规格外六角紧固需求，减少工具切换的频次，不管是上门维修的售后人员，还是产线做预装的装配工，随身带两支不同规格的这款螺丝刀，就能应对大部分小尺寸紧固件的拆装作业。

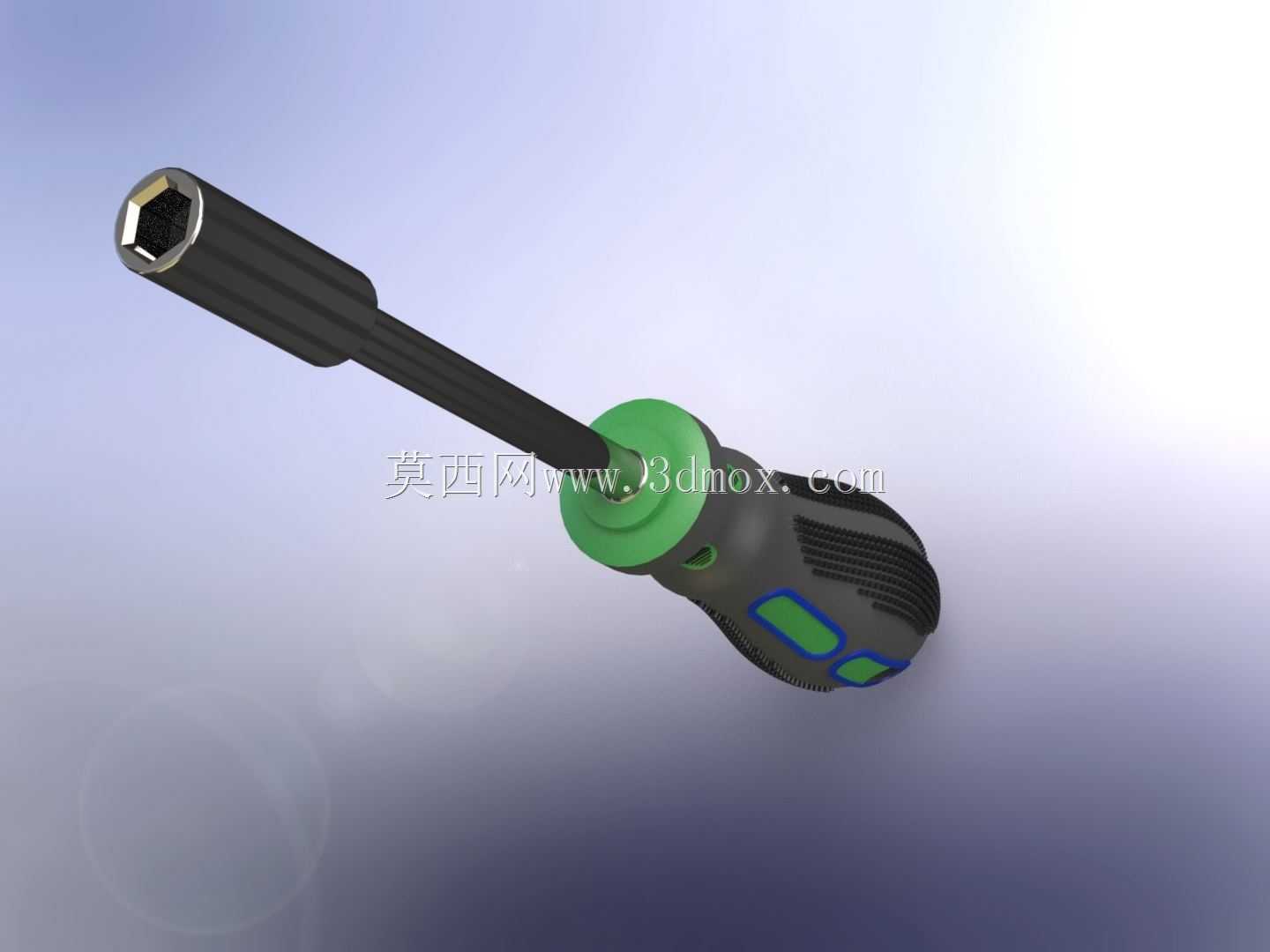

　　从功能特性来看，这款螺丝刀做了双材质复合手柄的设计，手柄内层是高强度硬质工程塑料，承担扭矩传递的核心受力，外层包覆软质防滑橡胶，橡胶表面做了多道弧形凹槽纹理，握持的时候手指刚好能卡入凹槽位置，即便手上沾了少量油污、汗液，也能保持足够的握持摩擦力，不会出现拧动时手滑的情况。手柄和金属杆的连接位置做了加宽的过渡轴肩，当需要施加较大扭矩的时候，手掌根部可以抵在轴肩位置施加轴向压力，避免拧动过程中套筒从紧固件上滑脱，同时轴肩位置也能分散金属杆和塑料手柄连接位置的应力，避免大扭矩下金属杆出现松脱、手柄开裂的问题。金属杆部分采用了通体高强度合金钢材质，表面做了防锈镀层处理，套筒端的内六角做了精密的倒角导向，对准紧固件的时候不需要完全正对，轻微倾斜的状态下也能顺利套入，套筒内壁的公差控制在合理范围内，既不会因为间隙过大拧圆角紧固件棱角，也不会因为间隙过小出现卡滞、套入困难的问题。

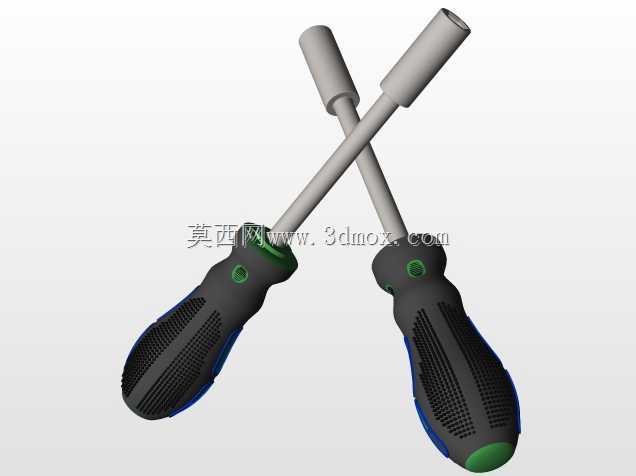

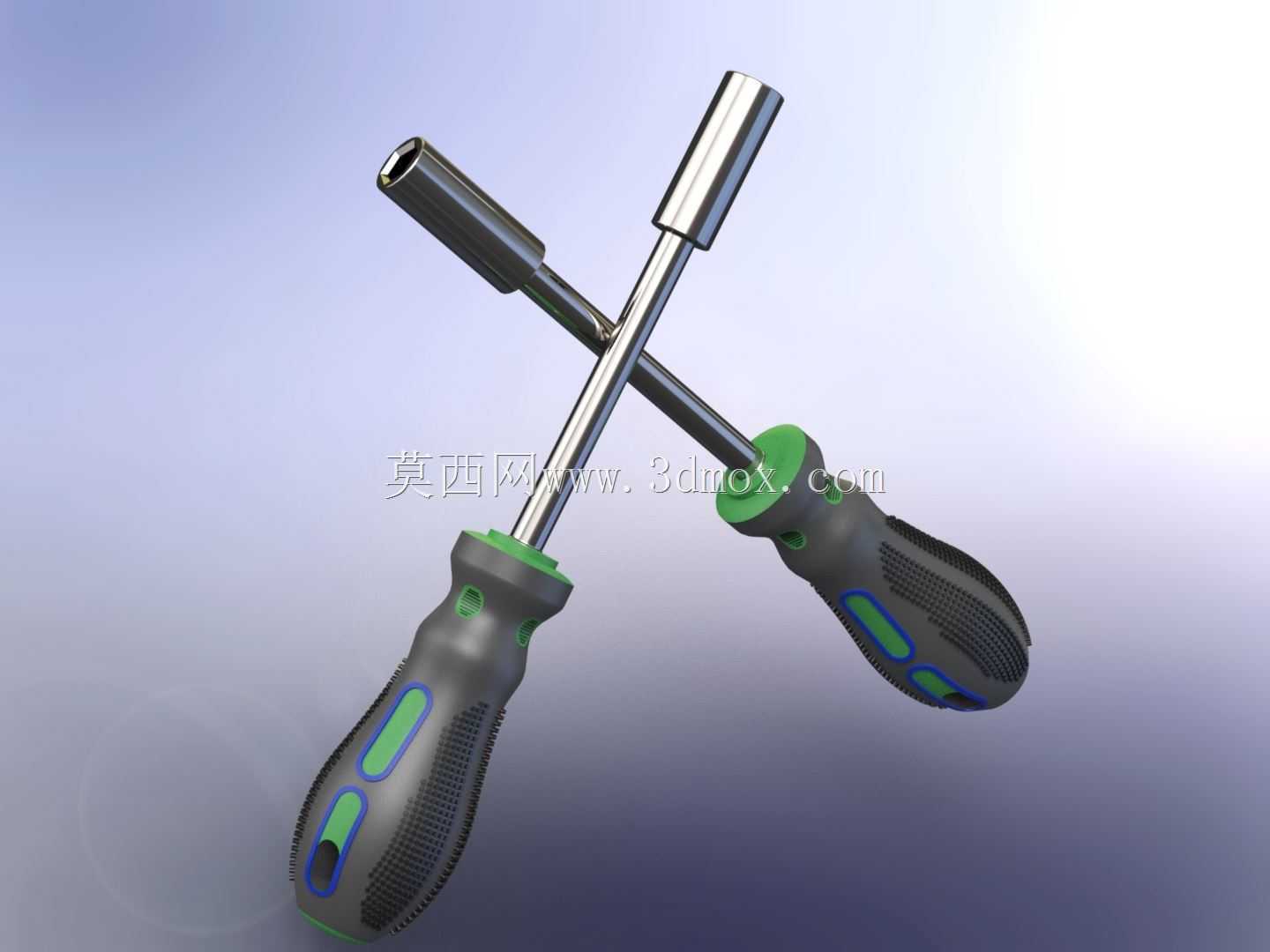

　　设计思路上，这款模型没有做多余的异形结构，整体遵循手动工具的人机工程逻辑，手柄的直径控制在35mm左右，长度110mm，这个尺寸刚好适合成年男性单手握持，不会因为手柄过细导致握持压强过大、长时间使用手掌酸痛，也不会因为手柄过粗导致精细操作时转动不灵活。金属杆的长度设计为100mm，加上套筒头的总长度控制在120mm，既可以应对常规深度的安装孔位操作，也不会因为杆身过长导致小空间操作时出现干涉，比如在设备内部狭窄空间拧紧紧固件的时候，过长的杆身很容易碰到周边的元器件、管线，这个长度刚好平衡了操作深度和空间适配性。安装边界方面，这款螺丝刀对应的适配紧固件为常规小规格外六角螺栓、螺母，套筒端的外径比适配紧固件的对边尺寸大2mm左右，操作时只要紧固件周边有3mm以上的操作间隙，就能顺利完成套筒的套入和拧动，不需要额外预留过大的操作空间，针对设备内部紧凑布局的场景适配性更好。另外，两款不同套筒规格的螺丝刀交叉摆放的展示形式，也直观体现了该类工具的规格覆盖逻辑，不同规格的套筒端可以对应不同尺寸的紧固件，日常配置常用的3-4个规格，就能覆盖绝大多数民用维修、小型设备装配的紧固需求，不需要携带整套沉重的套筒扳手，大幅降低随身工具的负重。从结构建模的角度来看，这款模型的手柄曲面做了连续的过渡处理，软胶部分的凹槽纹理和硬胶主体的贴合位置没有出现曲面断层，金属杆和手柄的配合位置做了合理的嵌入深度，模拟了实际生产中金属杆注塑嵌入手柄的装配工艺，不是简单的拼接装配，结构强度的设计符合实际工具的生产逻辑，金属杆的直线度、套筒端的同轴度都控制在手动工具的合理公差范围内，转动时不会出现偏心晃动的问题，实际使用时的施力更加均匀，也能减少紧固件棱角的磨损。
