便携式USB闪存盘外观结构设计方案

　　日常办公场景中，这类便携存储设备的使用频率极高，从跨设备传输工程图纸、工艺文档，到现场调试设备时拷贝参数配置文件，再到日常个人资料的随身备份，都离不开这类小型存储载体。很多一线结构工程师在做这类产品设计时，最先要平衡的就是便携性与结构可靠性的矛盾——毕竟这类产品大多是随身揣在口袋、挂在钥匙串上，日常磕碰、挤压、甚至偶尔的跌落都是高频场景，结构强度不够很容易出现接口变形、壳体开裂的问题。

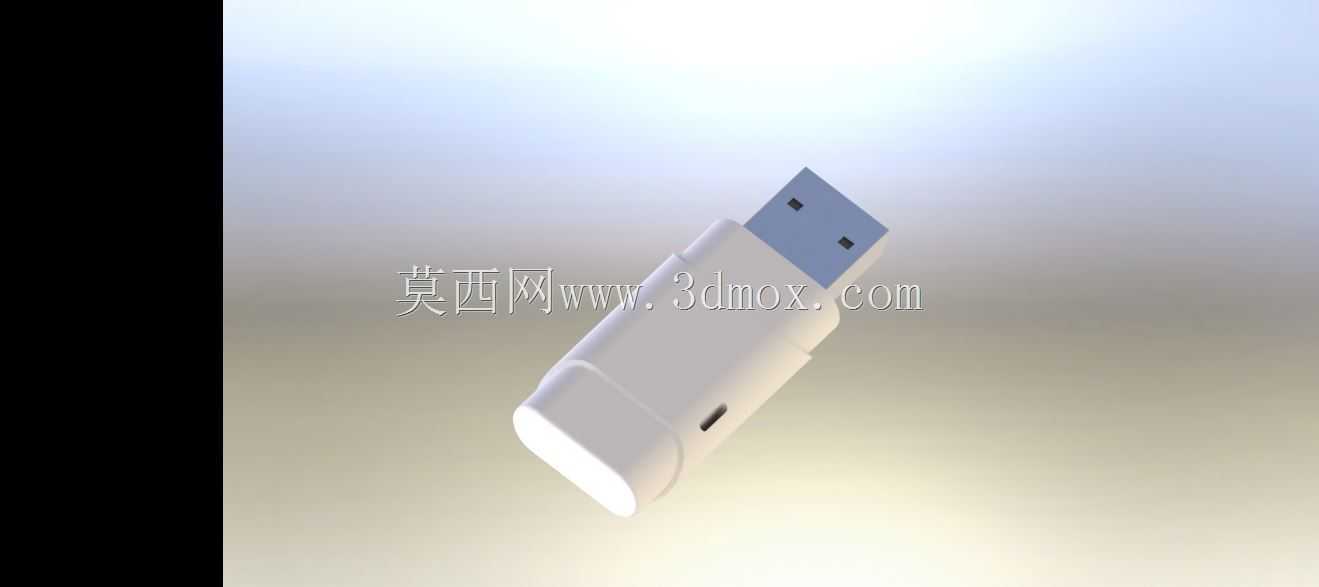

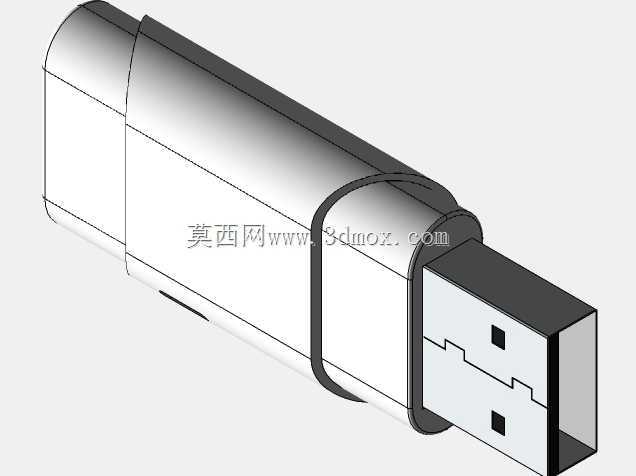

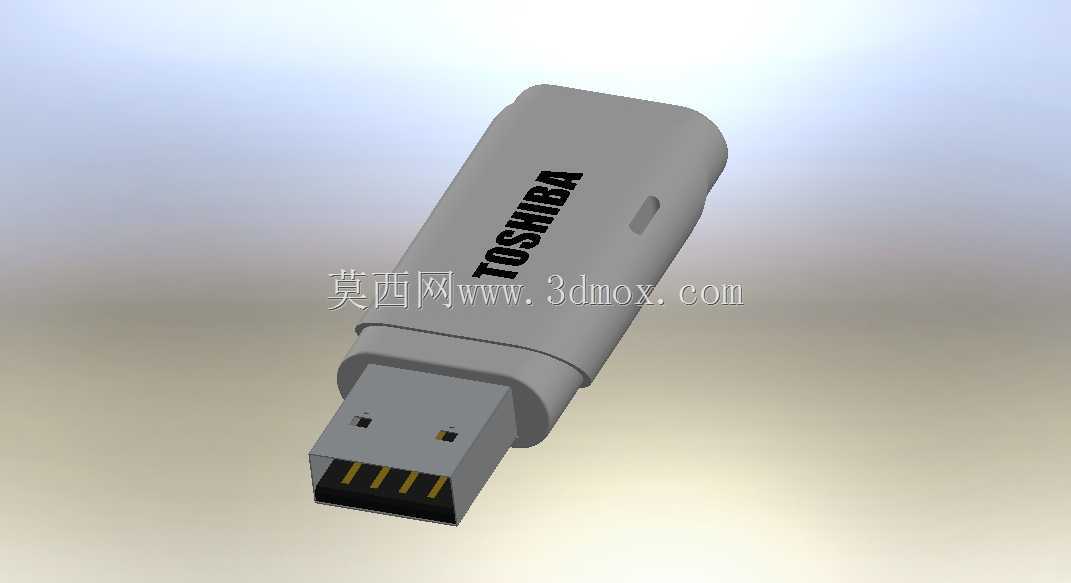

　　从结构设计的思路来看，这款闪存盘采用了一体式无帽滑出？不对，看外观是整体包覆式的壳体设计，金属接口部分与塑料壳体做了嵌套式的配合，接口根部做了加厚的过渡圆角，避免日常插拔时应力集中导致接口与PCB板连接处脱焊。很多新手设计师容易忽略的点是，USB公头的伸出长度是有严格规范的，标准USB Type-A接口的有效插入长度要控制在12mm到14mm之间，太短会导致接触不良，太长则会在插入设备时顶到接口内部的弹片，长期使用会损伤主机端的母座。这款产品的接口伸出长度刚好卡在规范区间内，插入台式机前置面板、笔记本侧边接口、车载USB口的时候都能保证完全贴合，不会出现松垮晃动感。

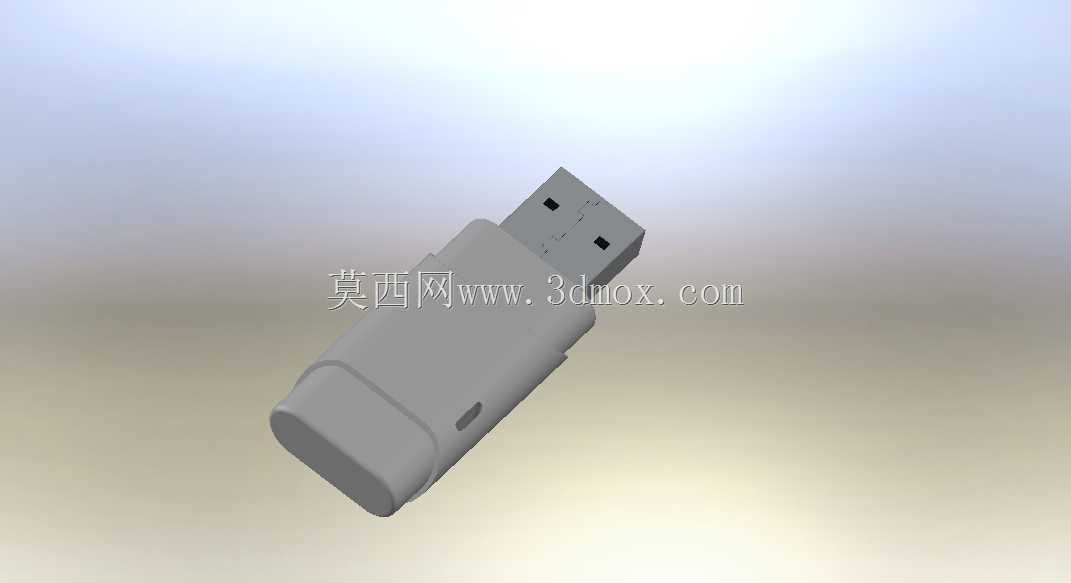

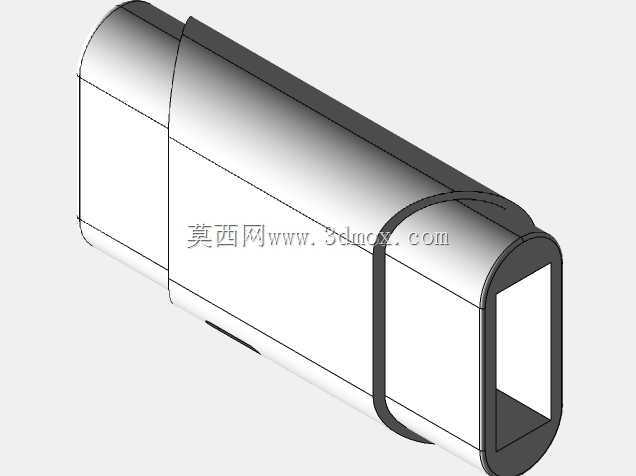

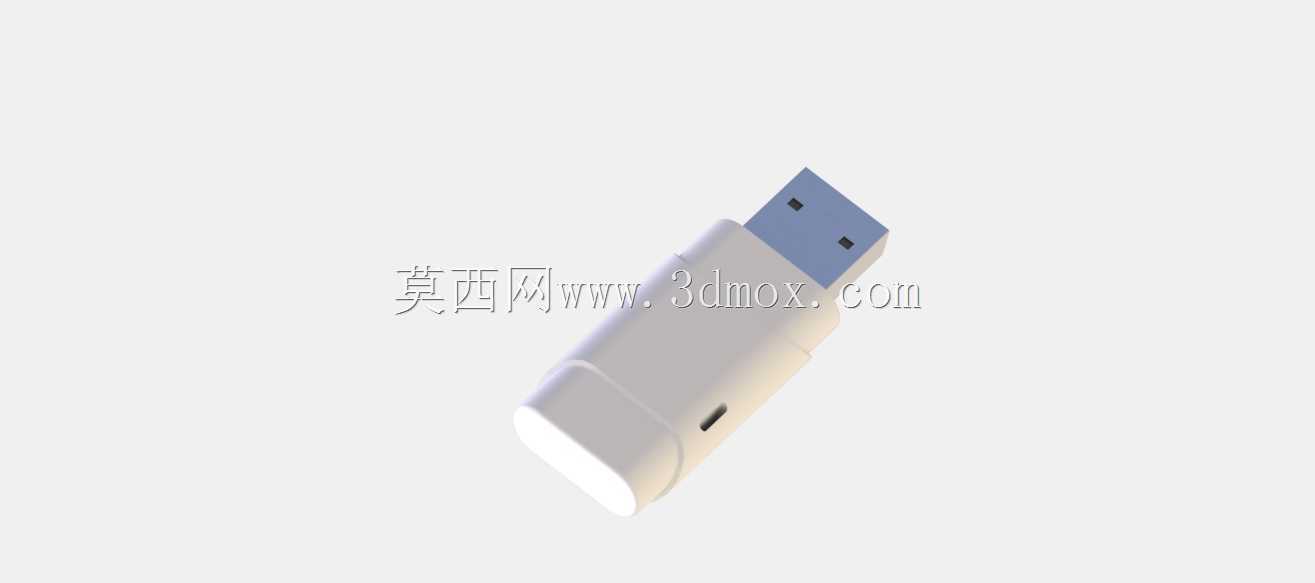

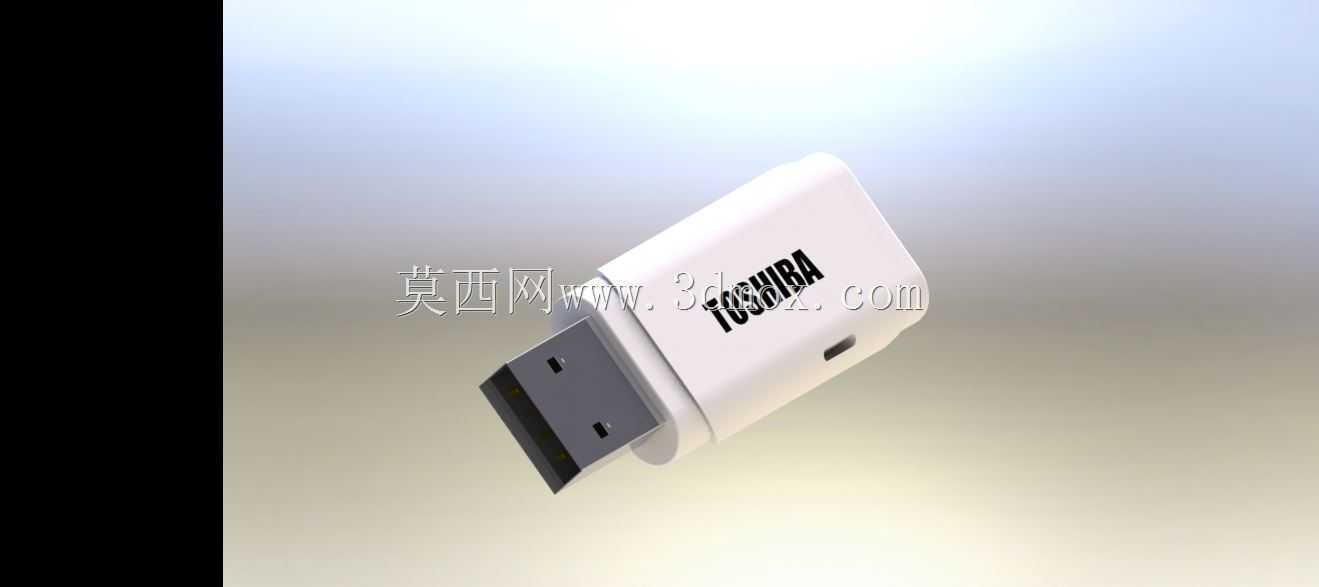

　　壳体部分采用了圆弧收边的造型，没有尖锐的棱角，一方面是握持插拔的时候手感更舒适，不会硌手，另一方面也能在跌落时让冲击力顺着圆弧面分散，避免直角处应力集中导致壳体碎裂。壳体侧面预留的细小开孔是挂绳孔的位置，这个位置的结构做了内嵌的加强筋，直接和内部的PCB固定柱连为一体，哪怕挂在钥匙串上被拉扯，也不会出现挂绳孔处开裂脱落的问题。很多廉价U盘的挂绳孔只是在薄塑料壳上开个缺口，稍微用力拉扯就会断裂，这款设计在这点上做了针对性的结构补强。

　　内部的空间布局上，PCB板的尺寸刚好适配壳体的内部型腔，主控芯片、闪存颗粒都排布在PCB的居中位置，四周预留了0.3mm的打胶间隙，组装时填充固定胶之后，哪怕受到外力冲击，芯片也不会出现移位。接口部分的金属外壳和内部塑料壳体之间做了0.15mm的过盈配合，组装时通过压装工艺固定，不需要额外打螺丝，既节省了内部空间，也提升了装配效率，适合批量量产。

　　实际使用场景中，这类产品除了常规的办公数据传输，还经常被用在工业设备的程序升级、数控机床的参数拷贝、车载多媒体的文件读取等场景，所以壳体的材质选用了耐磨损的ABS+PC混合材质，表面做了细磨砂处理，日常使用不容易留下指纹和划痕，长期插拔磨损之后也不会出现明显的外观老化。接口部分的金属壳采用了镀镍处理，抗氧化能力强，哪怕在车间多尘、潮湿的环境下长期使用，也不容易出现接触氧化导致的识别失败问题。

　　尺寸边界上，这款闪存盘的整体长度控制在60mm以内，最大宽度20mm，厚度不到10mm，整体体积非常小巧，插在笔记本接口上的时候不会突出太多，避免不小心磕碰导致接口折断。很多大体积的U盘插在轻薄本上，稍微碰到就会把笔记本的母座顶坏，这种小尺寸的设计刚好规避了这个问题，哪怕是插在空间局促的车载接口、机箱后置的叠层接口上，也不会和相邻的接口产生干涉。

　　设计过程中还需要考虑插拔的手感，接口插入母座时的阻尼感要控制在合适的区间，太松容易脱落，太紧则插拔费力，这款产品的金属接口弹片做了弧度优化，插入时的阻尼均匀，插入到位后有清晰的段落感，拔出时不需要用太大的力，同时能保证接触电阻稳定，不会出现传输过程中掉盘的问题。壳体的合模线做在了侧面的居中位置，经过打磨处理之后没有明显的毛边，握持的时候不会刮手，外观的整体性更强。
