3.5mm音频插头结构设计展示

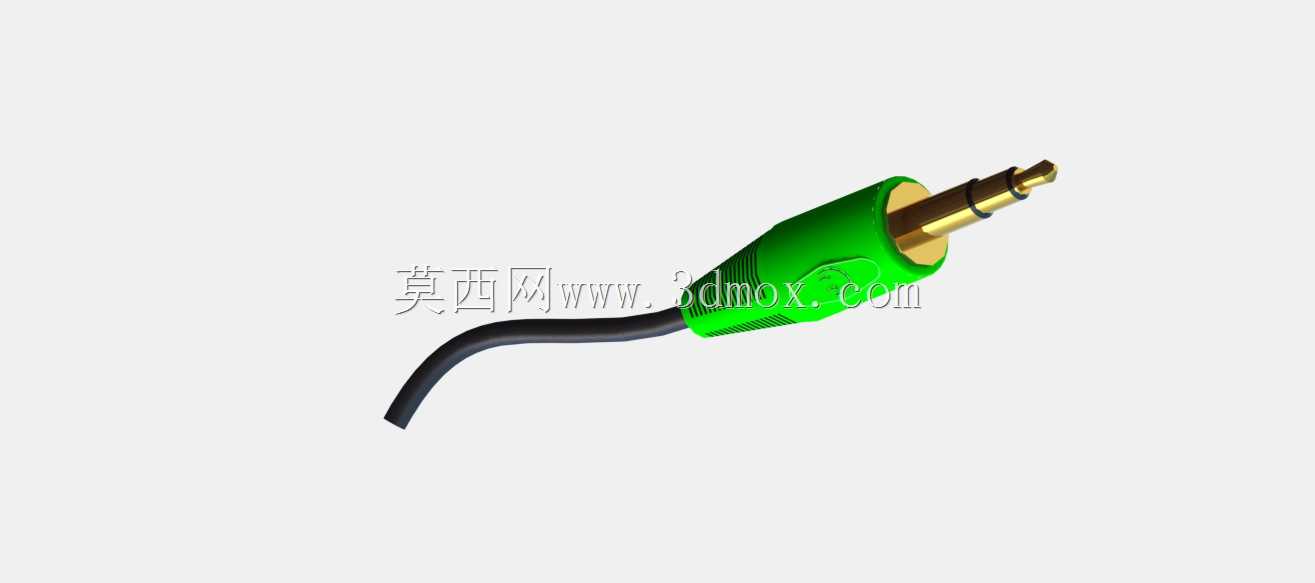

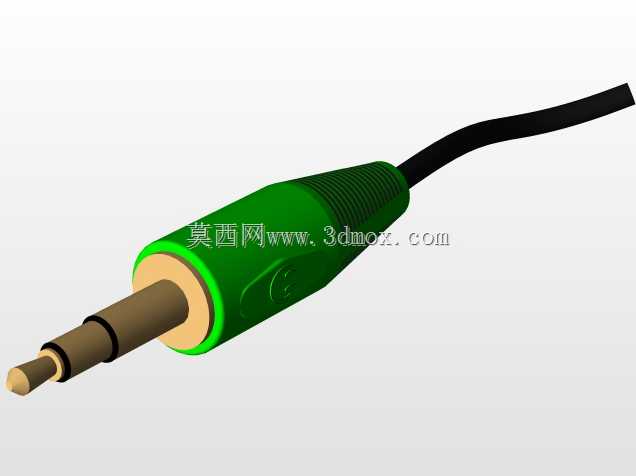

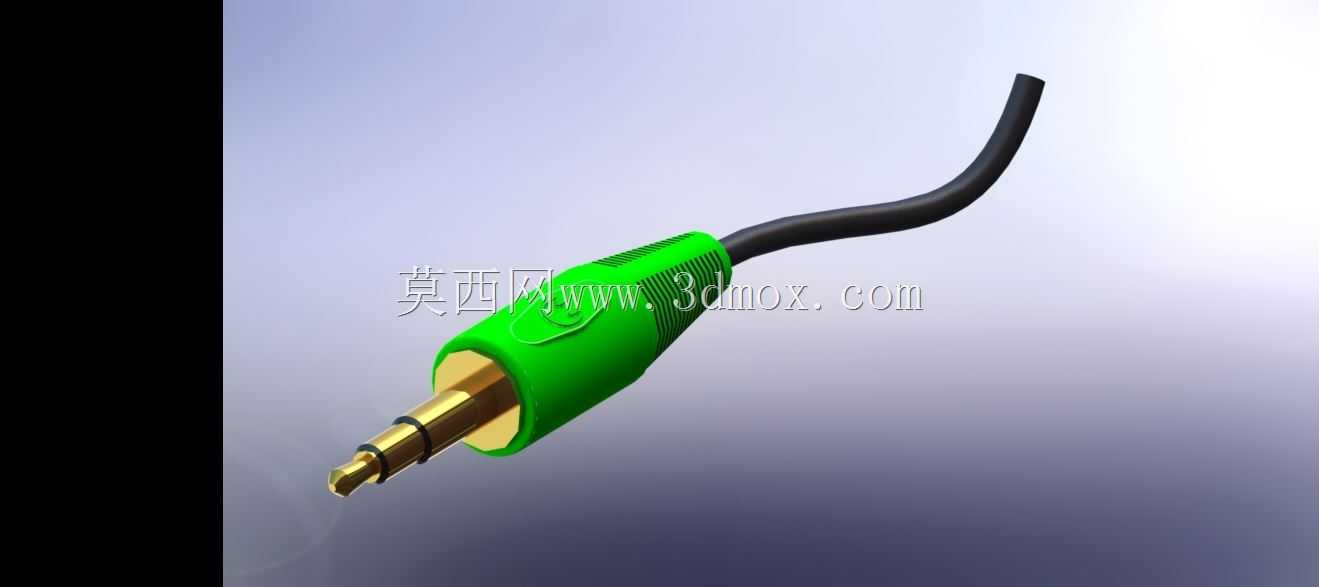

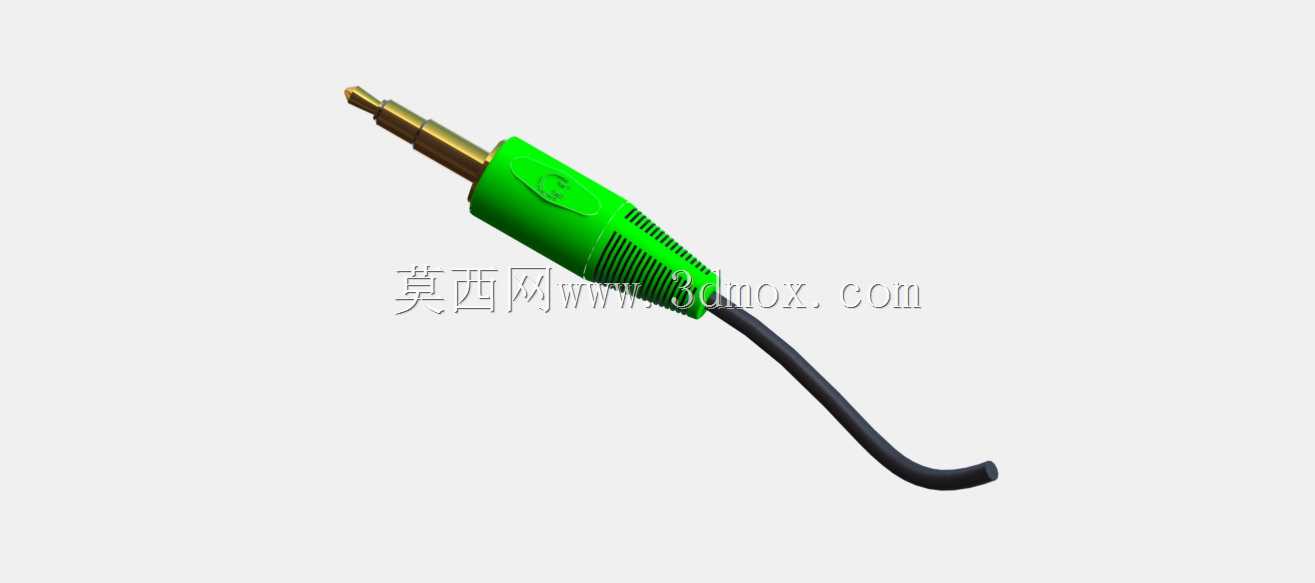

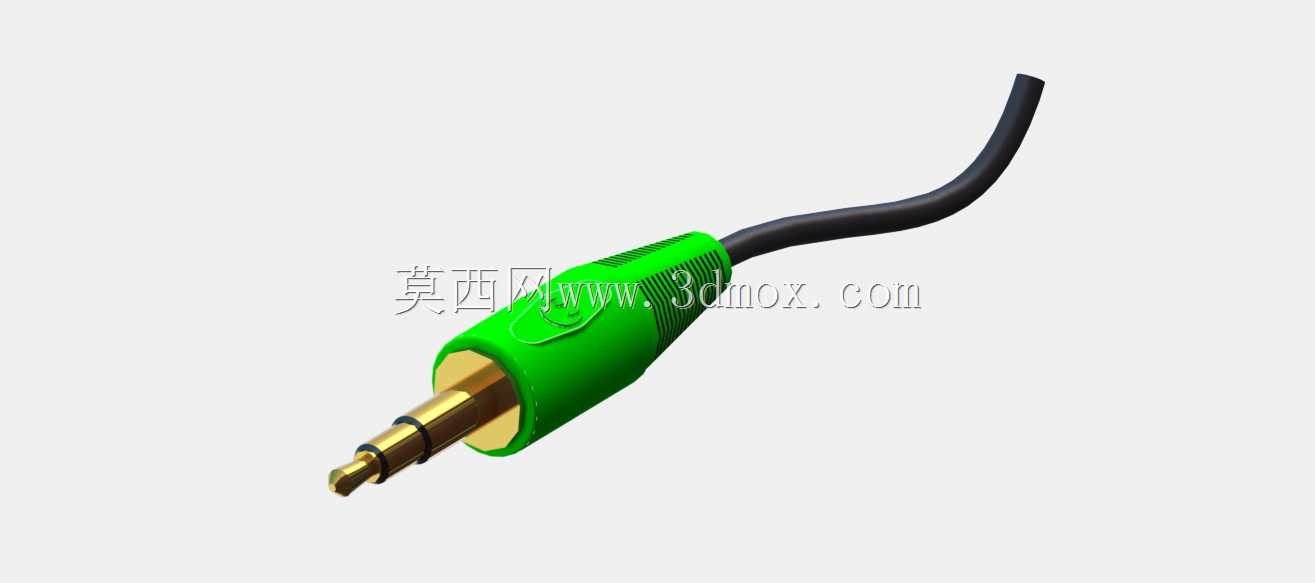

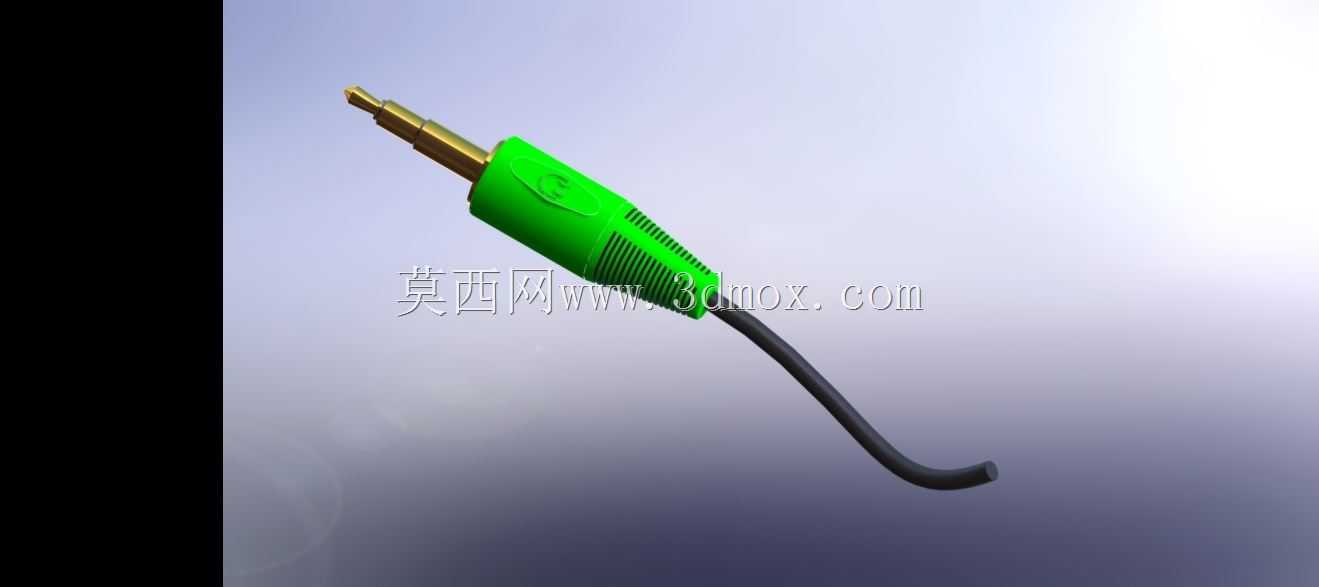

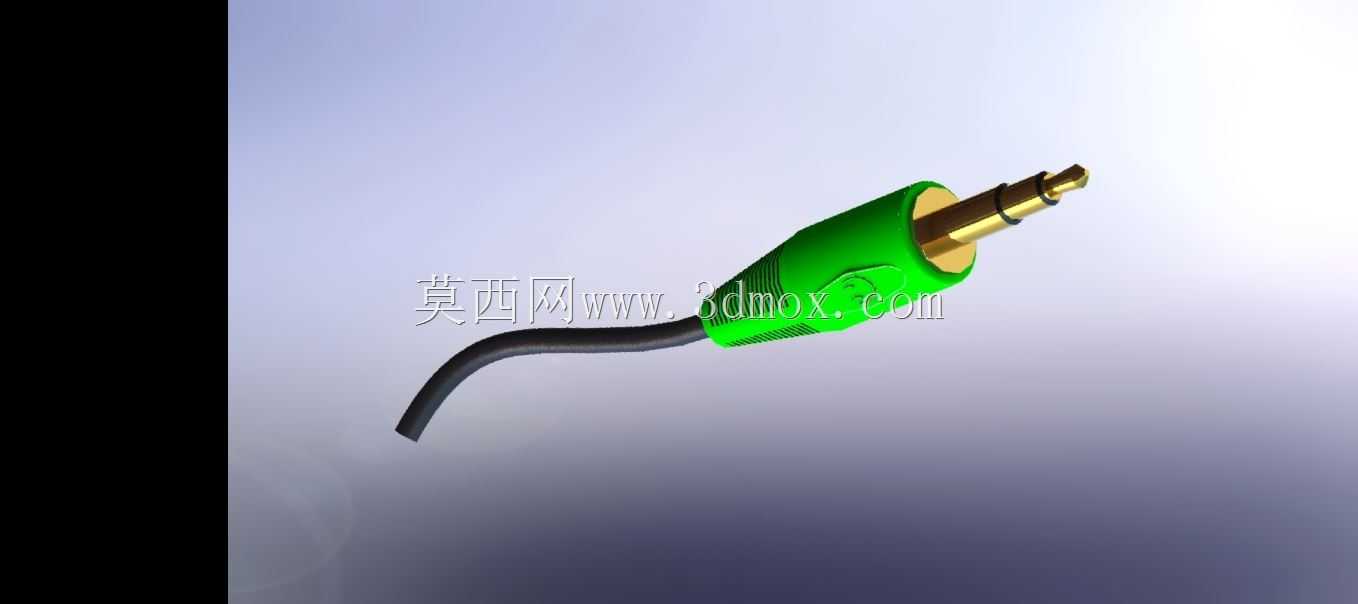

日常消费电子、专业音频设备的信号传输链路里，这类3.5mm规格音频插头是应用范围极广的接触式连接部件，从便携播放器、台式电脑音频接口到调音台辅助输入端口，都能见到同规格接插件的身影，承担模拟音频信号的稳定传输职能。设计这类接插件时，首先要匹配标准母座的插拔公差，插芯部分采用分段式同轴结构，从尖端到根部依次对应左声道、右声道、接地回路，每段导电触点之间用绝缘环做物理隔离，避免信号串扰影响输出音质。外层的注塑护套做了防滑纹理处理，既方便用户插拔时施力，也能缓解线材根部的弯折应力，减少长期使用后线芯断裂的故障概率。尾部出线位置做了渐变收腰的过渡结构，和线材外被紧密贴合，能分散线材摆动时的应力集中点，提升接插件的耐弯折寿命。建模过程中需要严格控制各段触点的直径尺寸、绝缘环的宽度公差，确保插入标准母座后每一段触点都能和母座内的弹片可靠接触，不会出现接触不良、声道串音的问题。护套部分的外形要兼顾握持手感和内部结构容纳空间，内部要预留焊线腔的位置，方便生产时将线芯焊接到对应触点的引脚后，再通过注塑成型完成外护套的封装。这类接插件的安装边界主要受配套母座的开孔尺寸限制，外露的护套部分不能和设备面板上的周边结构产生干涉，插拔行程内要预留足够的手部操作空间，避免用户插拔时被周边结构卡滞。插芯的金属部分采用镀金处理，既能降低接触电阻提升信号传输的稳定性，也能减缓触点氧化速度，延长接插件的使用寿命。建模时还要考虑注塑成型的工艺可行性，护套的外表面不能出现倒扣结构，脱模斜度要符合注塑生产的工艺要求，纹理的深度要控制在合理范围，避免注塑时出现填充不满或者脱模拉伤的问题。内部的导电触点和绝缘环的配合要做过盈设计，确保组装后各部件不会出现松动移位，哪怕经过上千次插拔循环，各段触点的位置精度依然能满足接触要求。
