DIY滚珠螺母配套滚子轴承传动结构

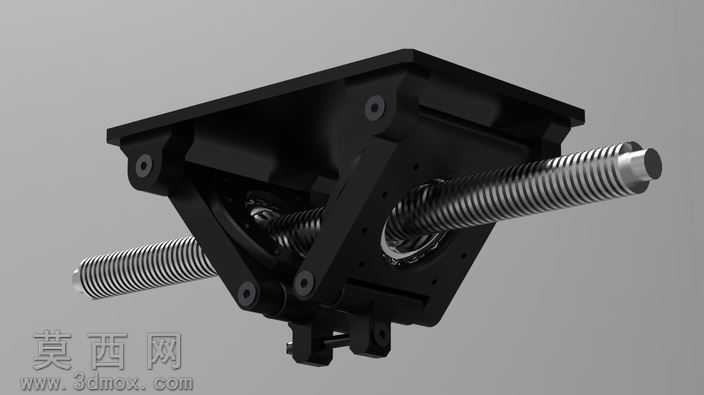

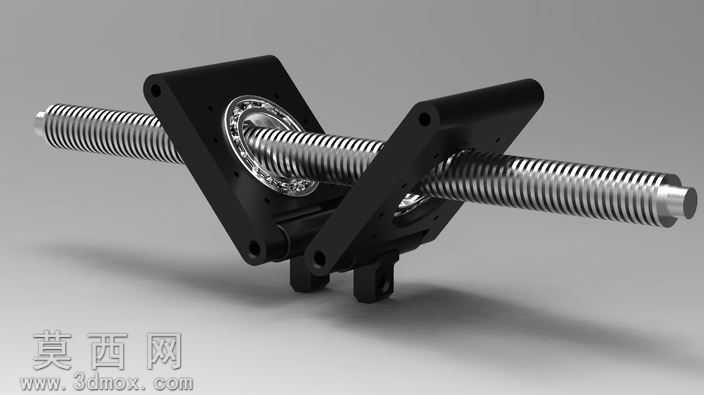

本模型为DIY场景适配的滚珠螺母用滚子轴承传动结构，整体采用三维参数化建模完成，建模过程中对各部件的装配公差做了合理预留，确保虚拟装配下无干涉问题，可直接用于结构验证与加工参考。模型主体包含安装基座、对称式支撑臂架、滚子轴承组件、ACME螺纹丝杆几大核心部分，渲染阶段采用哑光黑色工程塑料材质表现基座与支撑结构，金属镀铬材质表现丝杆与轴承滚子，通过光影调整突出轴承内部的滚动体排布、支撑臂的铰接结构细节，还原实物的材质质感与装配层次。结构设计上，该组件采用对称式三角支撑布局，将滚子轴承内嵌于安装座的轴承位中，丝杆穿过轴承内圈与滚珠螺母配合，支撑臂通过铰接孔与安装基座连接，既保证了丝杆传动过程中的径向支撑刚度，又通过滚子轴承的低摩擦特性降低传动阻力，可适配公制螺纹的传动需求。设计思路围绕DIY数控设备的低成本传动需求展开，摒弃了复杂的集成式轴承座结构，采用板材拼接式的支撑设计，降低加工难度，同时依靠密封式的轴承安装结构，能够阻挡粉尘进入轴承滚道，适配等离子切割等多粉尘的作业场景，避免粉尘造成的轴承卡滞、磨损加剧问题。模型中对螺纹牙型、轴承滚道、铰接孔位都做了精确的特征还原，各部件可单独导出用于工程图生成，支撑结构的安装孔位做了沉头设计，可直接使用标准紧固件完成装配，无需二次修改孔位参数，对于入门级数控设备搭建者而言，该结构无需复杂的加工设备即可制作，能够快速搭建出低背隙的直线传动单元，兼顾了传动精度、防尘性能与制作成本，可直接移植到小型数控雕刻机、等离子切割机等DIY设备的传动系统中。
