小型挖掘作业机械臂结构三维设计

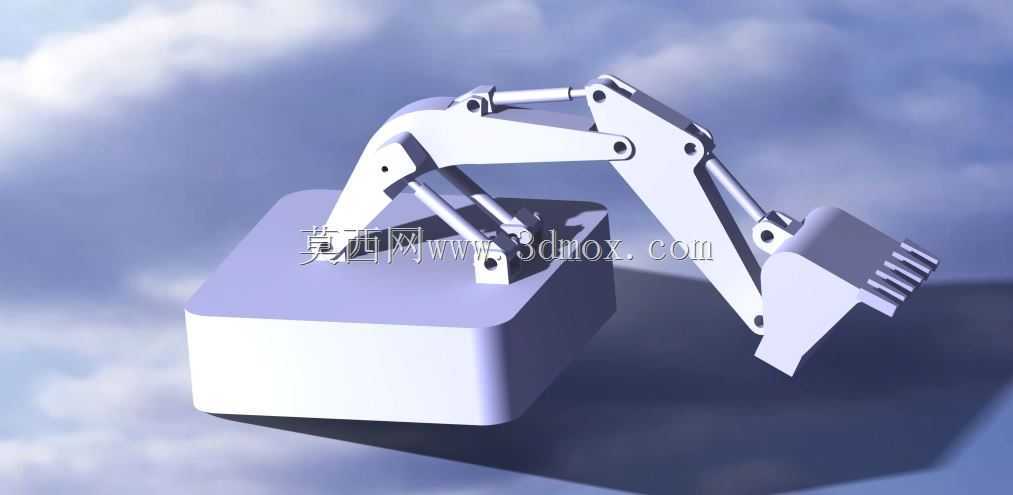

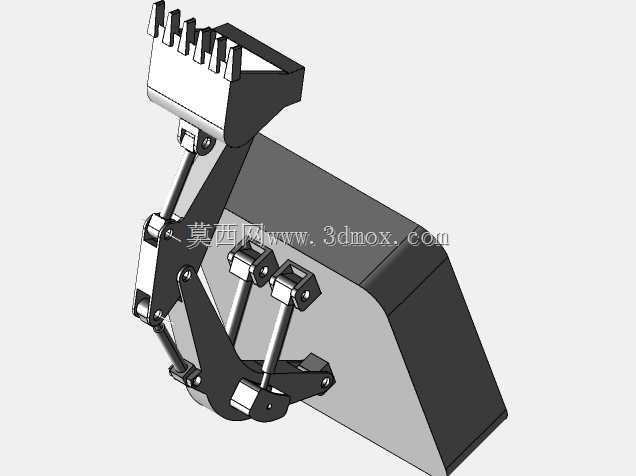

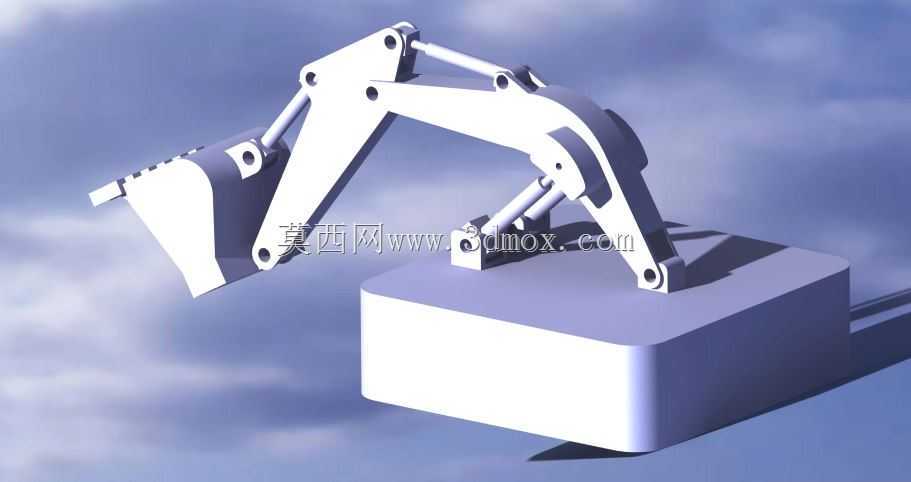

　　这套挖掘作业装置的结构设计，核心围绕小型土方作业场景的灵活作业需求展开，日常可适配庭院土方整理、小型管线沟槽开挖、园林苗木移栽土球作业、狭小场地建筑垃圾清理等工况，区别于大型工程用挖掘设备的大吨位配置，这套结构更侧重作业半径内的动作灵活性与结构轻量化平衡。从结构组成来看，整套作业臂采用铰接式多段布局，从连接基座端开始依次为动臂段、斗杆段、铲斗段，每段铰接位置均预留液压油缸安装位，通过油缸的伸缩行程控制实现各段臂体的相对转动，最终完成铲斗的挖掘、提升、回转卸料整套动作循环。设计过程中参考了实物照片的比例关系，对各段臂体的长度比例做了适配调整，动臂段的上扬角度预留足够的提升高度，避免铲斗举升时与基座部分发生运动干涉，

　　斗杆段的长度匹配动臂参数，保证最大挖掘深度时斗杆与动臂的夹角处于合理受力区间，减少铰接点的额外载荷。铲斗部分采用带斗齿的结构设计，斗齿的排布角度适配切入土壤的受力方向，斗体的容积匹配整套臂体的负载能力，避免作业时因负载过大导致臂体结构变形或者液压系统过载。各铰接位置的销轴安装位做了同轴度公差预留，保证装配后臂体转动顺畅无卡滞，铰接点的支撑耳板厚度根据受力大小做了差异化设计，受力较大的动臂与基座连接位置耳板厚度更大，同时设置加强筋结构分散应力，避免长期交变载荷下出现焊缝开裂或者耳板变形问题。液压油缸的安装铰点位置经过运动仿真验证，在整个作业行程范围内，油缸不会与臂体结构发生碰撞，同时油缸的伸缩行程与臂体转动角度匹配，

　　不会出现行程浪费或者极限位置油缸顶死的情况。基座部分的连接结构做了通用化设计，可适配不同的小型行走底盘，不管是履带式小型底盘还是轮式小型底盘，都可以通过转接法兰实现作业臂的安装固定，安装边界尺寸控制紧凑，整套作业臂收拢后的横向占用空间较小，方便在狭窄巷道、庭院围墙边等受限空间内完成转向与作业动作。结构受力层面，各段臂体的截面采用箱型梁结构，在保证整体刚度的前提下尽可能降低结构自重，臂体的弯折角度根据作业时的受力方向优化，让大部分作业载荷沿着臂体的轴向传递，减少臂体承受的弯曲力矩，提升整体结构的使用寿命。铲斗与斗杆的连接位置设置了连杆机构，配合铲斗油缸实现铲斗的转动卸料，连杆的传动角度经过优化，在挖掘位置时能提供足够的铲斗挖掘力，

　　在卸料位置时能保证铲斗的翻转角度足够，让斗内的物料可以完全卸出，不会出现粘斗残留的情况。整套结构没有冗余的设计部件，每个铰接点、每段臂体的尺寸都围绕实际作业需求设定，既不会因为结构过于厚重导致动作迟滞，也不会因为结构强度不足导致作业时出现结构损坏，可直接用于小型挖掘设备的结构参考、教学演示模型或者原理验证场景，建模过程中对各个运动副的配合关系做了准确还原，导入仿真软件后可直接添加驱动实现作业动作的动态模拟，验证不同作业姿态下的结构受力与运动范围。
