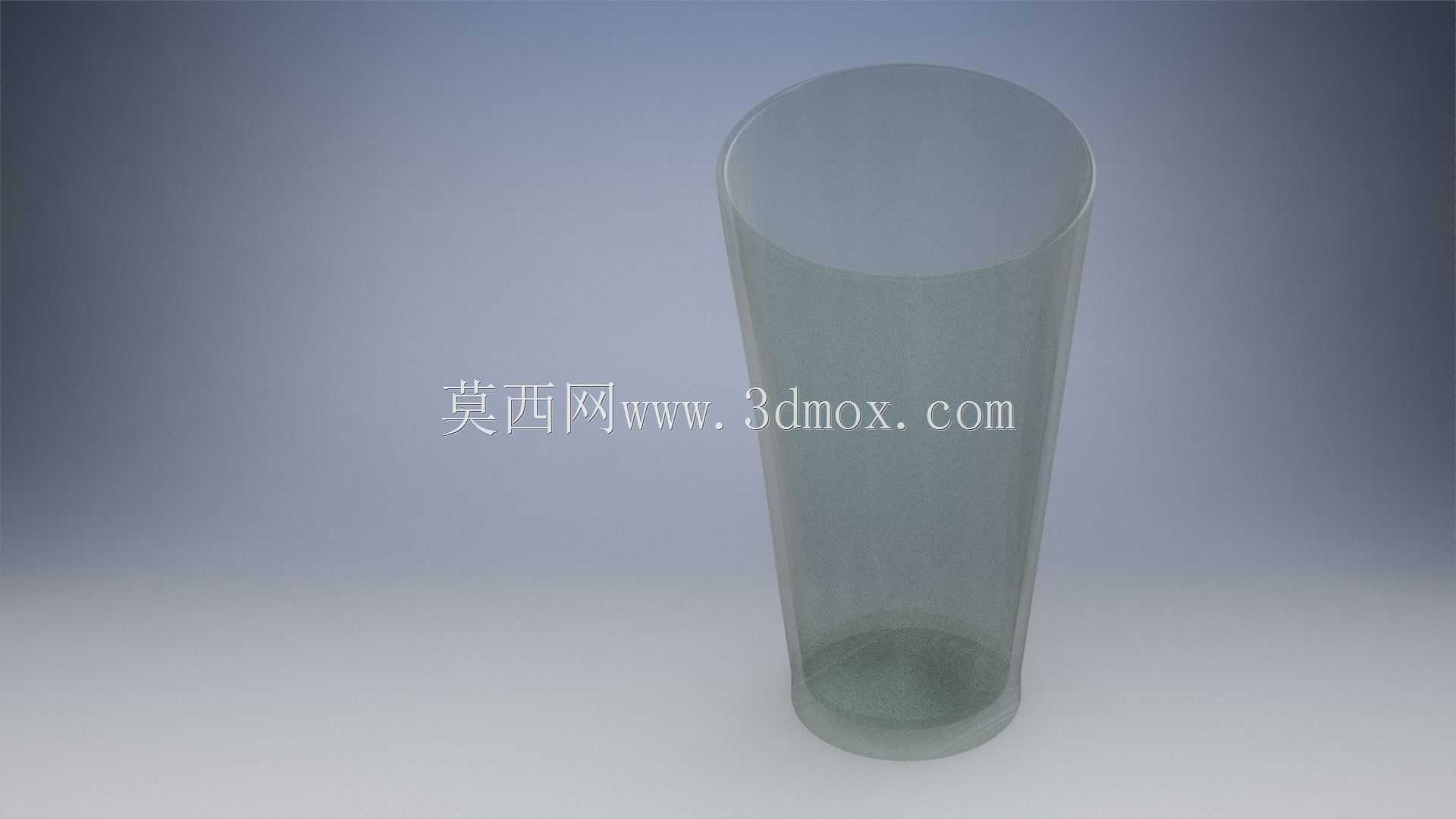

直筒透明玻璃容器三维结构设计

　　日常餐饮场景里的直筒玻璃容器，是饮品盛装、实验取样、物料暂存环节最常见的基础器具，很多结构设计从业者在做餐饮设备配套、实验室器具布局、日用品陈列方案时，都需要精准的玻璃容器三维模型来做装配校验、干涉检查和渲染验证。这款直筒玻璃容器的设计，首先要匹配实际使用中的握持需求，筒身的锥度控制是核心要点——从底部到杯口做微小的外扩锥度，既保证堆叠收纳时不会出现卡滞，也能让清洗时的水流自然顺着内壁流下，减少残留水渍的附着。

　　从结构特性来看，这款玻璃容器采用无额外加强筋的薄壁等厚设计，壁厚控制在均匀的2mm区间，这个厚度是兼顾玻璃成型工艺和结构强度的平衡点：过薄会导致吹制成型时容易出现壁厚不均、局部应力集中的问题，日常使用中轻微磕碰就容易开裂；过厚则会增加整体重量，握持时的压感明显，同时透光率会受壁厚影响出现边缘发暗的问题，影响视觉呈现效果。底部做了微小的内凹设计，这个细节很多新手建模时容易忽略，实际生产中玻璃容器的底部如果做完全平面，放置在台面时会因为底部和台面之间形成真空层，拿起时会出现吸附异响，同时微小的底部凸起也能避免玻璃底面直接和硬质台面摩擦，减少长期使用产生的划痕。

　　设计思路上，这款模型没有做多余的装饰结构，完全还原量产直筒玻璃杯的真实结构：杯口做了1mm的圆弧卷边处理，这个结构一方面是消除玻璃切割后的锐边，避免饮用时划伤唇部，另一方面卷边结构能提升杯口的结构强度，减少杯口受外力碰撞时的崩边概率。筒身的母线做了极小的弧度修正，不是完全的直母线，这个细节是匹配玻璃吹制工艺的收缩特性——实际生产中完全直筒的玻璃模具，吹制后因为玻璃液冷却收缩，筒身会出现肉眼可见的内凹形变，建模时提前给母线加入0.3°的微小外凸弧度，就能抵消冷却收缩带来的形变，保证成品的视觉直度。

　　从安装和适配边界来看，这款玻璃容器的外径控制在70mm，整体高度180mm，这个尺寸是常规直筒水杯的通用尺寸，能够适配市面上绝大多数的杯架、杯托、车载水杯位的安装尺寸，在做自动售货机的出货结构、吧台的杯架排布、洗碗机的碗篮布局设计时，这个尺寸的模型可以直接导入装配体做间隙校验，不需要额外调整尺寸。容器的内部容积经过结构核算，满装容量在550ml左右，刚好匹配常规瓶装饮品的单份容量，既可以用来盛装常温饮用水、冷饮，也能承受100℃以内的高温液体，玻璃材质的化学稳定性好，不会和常见的饮品、弱酸弱碱试剂发生反应，在实验室场景下也可以用来做少量试剂的临时盛装容器。

　　建模过程中需要注意的是玻璃材质的曲面连续性，整个筒身和杯底、杯口的过渡面都要做到G2连续，不然渲染时会在曲面衔接处出现明显的折痕，和真实玻璃的通透质感不符。同时模型的壁厚要做均匀性检查，避免出现局部壁厚突变的问题，不然在做结构受力仿真时，壁厚突变处会出现应力集中的误判，影响后续的结构验证结果。很多人做玻璃容器建模时会直接用拉伸命令做等厚实体，忽略了实际生产中的工艺细节，比如底部的圆角过渡、杯口的卷边、锥度的微小调整，做出来的模型看起来形似，但放到实际装配场景或者做渲染出图时，就会和真实产品有明显的违和感，无法满足工程设计的使用需求。

　　在实际的工程应用中，这类基础玻璃容器的三维模型，除了用来做产品本身的结构设计，还经常被用到周边配套产品的设计中，比如设计杯盖时，需要匹配杯口的外径和卷边的尺寸，保证杯盖的密封胶圈能够和杯口完全贴合，不会出现漏液的问题；设计杯刷时，需要匹配筒身的内径和底部的圆角尺寸，保证刷毛能够触碰到容器的所有内壁区域，没有清洁死角；设计隔热杯套时，需要匹配筒身的外轮廓锥度，保证杯套套上后不会出现滑动脱落的问题。这些配套设计的精度，都依赖于玻璃容器模型本身的尺寸准确性，如果模型的尺寸和实际产品有偏差，后续开模生产的配套配件就会出现适配不良的问题，造成不必要的成本损失。
