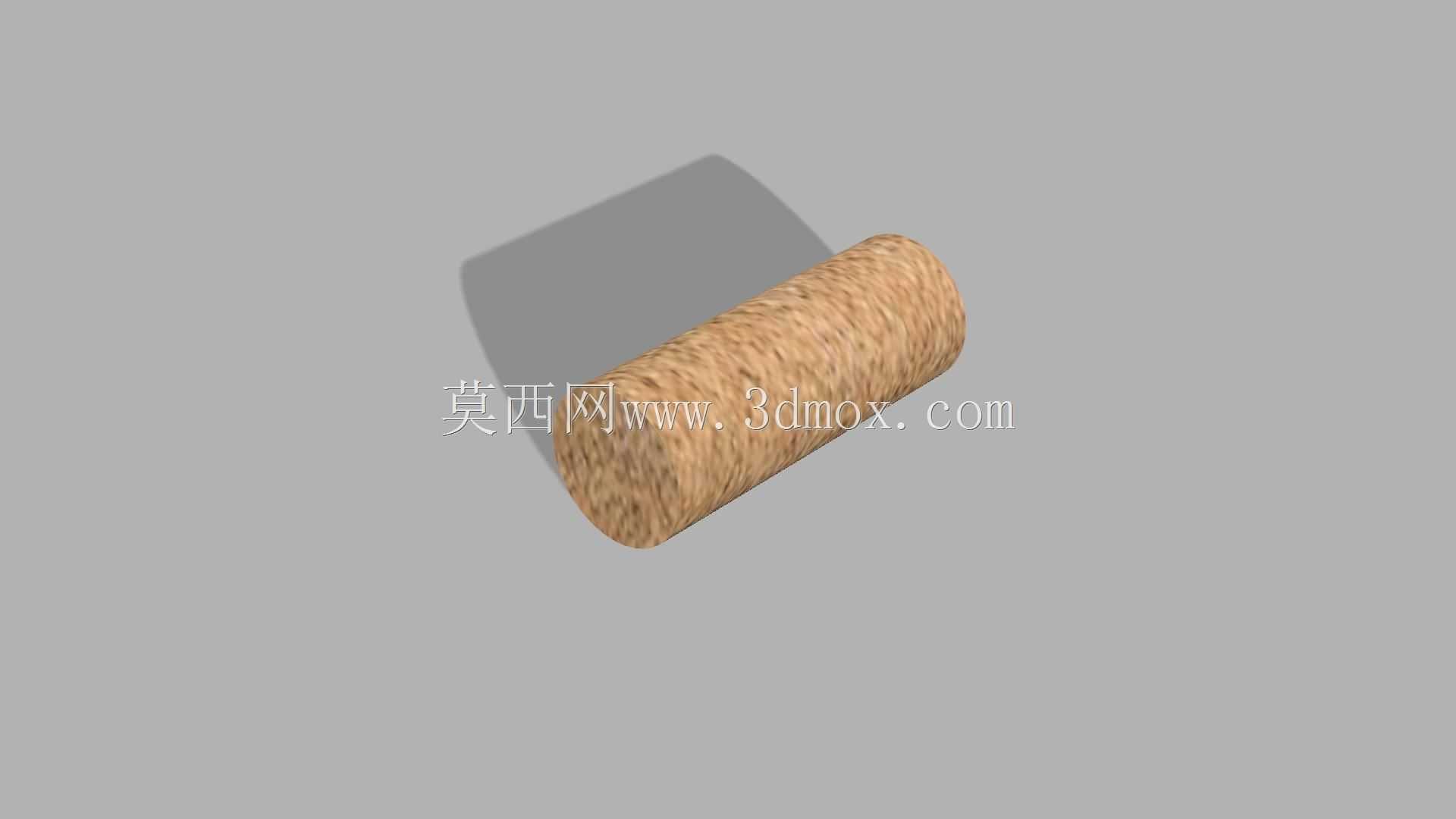

圆柱软木塞密封件结构设计方案

　　日常接触的瓶装密封场景里，软木塞的应用跨度远超大众认知，从实验室试剂存储、酒类陈酿封装到特种工业流体容器的静密封工位，都能看到这类圆柱软质密封件的身影。不同于橡胶塞、塑料塞的成型逻辑，软木材质本身的蜂窝状闭孔结构，让它在被挤压进入容器口径时，能顺着内壁的微小凹凸产生自适应形变，既不会像硬质密封件那样对瓶口加工精度提出过高要求，也不会像软橡胶那样长期使用后出现粘连、析出异物的问题。做这个结构建模的时候，最先要敲定的是塞体的锥度与外径匹配关系——很多新手建模会直接做成等直径圆柱，实际装配时会发现，等径结构压入瓶口的过程中，塞体中部的挤压力无处释放，要么压装时需要的轴向力过大导致塞体弯折，要么压入后靠近瓶口外侧的部分无法形成有效密封带，

　　容易出现缓慢渗漏。这次的结构采用微锥度圆柱设计，塞入端的直径比瓶口公称内径小0.2到0.3毫米，方便初始对位，塞体中部直径比瓶口内径大0.4到0.6毫米，压装到位后这部分会形成宽度约8到10毫米的主密封环带，塞体露出端的直径再做微小收窄，既方便后续拔取操作，也能避免塞体长期受压后向外膨胀出现边缘开裂。软木塞的熔合层设计是容易被忽略的细节，很多人以为软木塞是整块木料切削而成，实际上大尺寸或者密封要求高的塞体，会采用多层软木颗粒熔合压制的工艺，建模时要把熔合界面的应力传递逻辑考虑进去：不同密度的软木层从塞入端到外露端依次排布，接触容器内介质的一端采用密度稍高的熔合层，减少介质渗透路径，中间主密封层采用中等密度软木，保证形变回弹能力，

　　外露端采用低密度软木层，降低整体重量同时方便外力夹持拔取。安装边界的尺寸校核是这类零件建模的核心，不能只盯着塞体本身的尺寸，要把配合的瓶口公差带一并纳入考量：常规玻璃容器瓶口的内径公差一般在±0.15毫米范围内，塞体的尺寸公差要控制在±0.1毫米以内，过盈量太小密封失效，过盈量太大压装时会把瓶口撑裂，尤其是玻璃、陶瓷这类脆性材质的容器，过盈量的临界值需要反复通过装配仿真验证。实际工况里，软木塞还要承受温度变化带来的尺寸形变，比如酒类存储环境的温度波动在0到40摄氏度之间时，软木的线膨胀系数比玻璃大3倍左右，建模时要预留足够的形变余量，塞体的长度不能完全顶到瓶口内部的台阶，要留出1到2毫米的轴向伸缩空间，

　　避免温度升高时塞体膨胀把瓶口顶出裂纹。另外塞体的端面圆角处理也有实际工程意义，塞入端做R1左右的圆角，不仅能引导压装对位，还能避免压装过程中塞体边缘的软木颗粒被瓶口切削掉，产生碎屑掉入容器内部污染介质；外露端做R0.8的圆角，能减少运输过程中磕碰导致的边缘掉块问题。很多人做这类密封件建模时会忽略表面粗糙度的设置，软木塞的外表面不需要做的过于光滑，适当的表面微观孔隙能储存微量的空气，在压装时形成缓冲，避免塞体和瓶口内壁形成完全的真空吸附，导致后续拔取困难。从设备适配的角度看，这类软木塞既可以用于手工压装的小批量生产场景，也能适配全自动塞装机的工位卡盘，建模时塞体的圆柱度要控制在0.05毫米以内，保证自动化压装时卡盘夹持不会出现偏心，压装力能均匀作用在塞体端面，不会出现压歪、塞体断裂的问题。不同于金属密封件需要考虑防腐涂层、橡胶密封件需要考虑老化寿命，软木材质本身的耐化学性较好，对中性的醇类、弱酸碱介质都有不错的耐受性，建模时不需要额外添加涂层结构，只需要保证各层熔合界面的结合强度，避免长期浸泡后出现分层脱落的问题。在做结构验证的时候，可以通过有限元仿真模拟压装过程的应力分布，重点观察塞体中部主密封带的接触压力是否均匀，有没有局部应力过大的区域，如果发现某一位置接触压力超过软木的抗压强度，就要适当调整该位置的直径尺寸，避免长期使用后该位置出现永久形变，丧失回弹密封能力。
