内燃机配气机构用圆头式气门挺杆结构

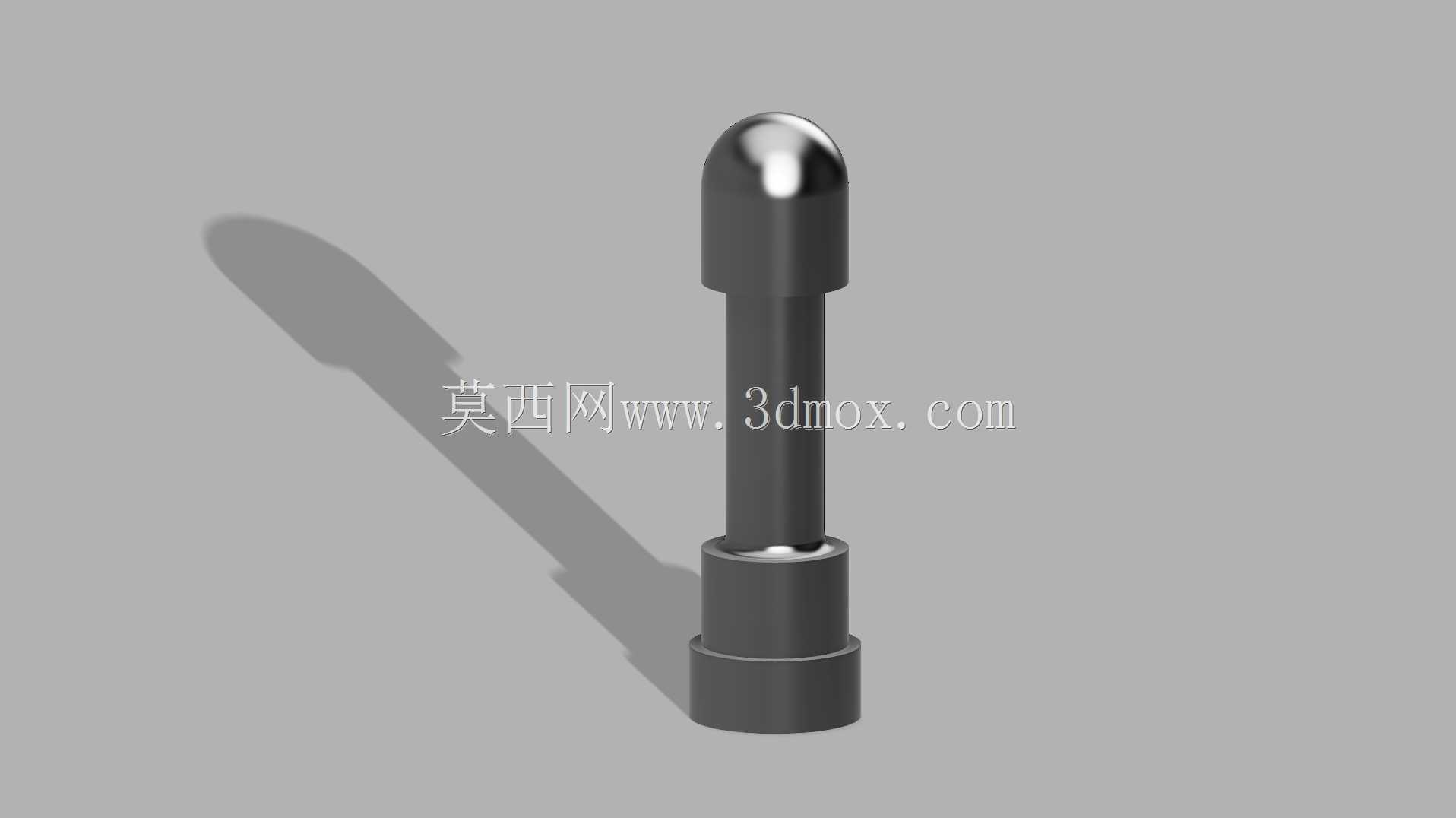

　　在往复式内燃机的配气机构传动链路里，气门挺杆是衔接凸轮轴与气门推杆的核心传力构件，其运行状态直接决定了气门开闭时序的精准度，以及配气机构整体的摩擦损耗水平。这类圆头式平底挺杆的应用场景覆盖了绝大多数中小排量的往复活塞式内燃机，包括商用车柴油机、小型通用汽油机、农用机械动力单元等，在侧置凸轮轴的配气布局中应用尤为广泛，承担着把凸轮轴旋转运动转化为直线往复运动、同时传递凸轮型线驱动力的核心作用。从功能特性来看，该挺杆顶端采用球面圆弧设计，能够在与推杆底端凹球座配合时自动适应微小的角度偏差，避免加工或装配误差带来的局部接触应力集中，降低配合面的早期磨损风险；底端为大直径平底结构，与凸轮型面保持线接触配合，在凸轮旋转驱动力作用下，

　　挺杆会在往复运动的同时产生小幅自转，让底面接触位置不断轮换，避免长期固定位置接触造成的偏磨、点蚀问题，延长构件的使用寿命。设计过程中需要重点考量几个核心边界：首先是挺杆的整体长径比，杆身直径需要匹配缸体上的挺杆导向孔公差，通常采用H7/f6的间隙配合，既保证往复运动的顺畅度，又要控制横向晃动量，避免挺杆在运动中出现卡滞或偏斜；杆身长度需要结合凸轮基圆半径、气门最大升程、推杆调整间隙预留量综合计算，确保凸轮处于基圆位置时，挺杆与凸轮底面保持完全贴合，同时预留足够的热膨胀余量，避免热机状态下气门关闭不严的问题。底端平底的平面度公差需要控制在0.005mm以内，表面粗糙度达到Ra0.8以下，同时进行表面淬火处理，硬度达到HRC55-62，

　　才能承受凸轮接触带来的高频冲击载荷与滑动摩擦；顶端球面的半径需要与配套推杆的凹球座半径形成合理匹配，通常球面半径略小于凹座半径0.2-0.4mm，保证接触点位于球面中心区域，避免边缘接触带来的应力集中。安装边界上，挺杆整体为同轴回转体结构，安装时直接从缸体挺杆室侧面或顶面装入导向孔，不需要额外的紧固件定位，依靠导向孔的约束保持运动轨迹，装配时需要在挺杆外壁与导向孔配合面涂抹适量发动机润滑油，保证初始启动阶段的润滑效果，同时需要确认挺杆底面与凸轮基圆完全贴合后，再调整气门间隙。在实际运行过程中，挺杆承受的载荷是周期性变化的冲击载荷，在凸轮升程阶段，挺杆需要克服气门弹簧的预紧力、气门运动的惯性力推动推杆上行，此时杆身承受轴向压应力，

　　因此杆身部分需要保证足够的刚度，避免受压弯曲变形，通常采用冷激铸铁或合金钢材料制造，兼顾表面耐磨性与芯部的韧性。此外，挺杆的自重也需要严格控制，过重的挺杆会增大配气机构的往复运动惯性，导致高转速工况下出现气门飞脱、凸轮与挺杆脱离接触的问题，因此在保证结构强度的前提下，会尽可能优化杆身的壁厚，降低运动件质量。在建模过程中，需要重点保证各段同轴度公差，顶端球面、杆身圆柱面、底端平面的同轴度误差需要控制在0.01mm以内，否则会导致挺杆运动过程中出现偏磨，甚至造成导向孔的异常磨损；底端与杆身的过渡位置采用圆角过渡，避免应力集中，提升构件的疲劳强度，圆角半径通常取杆身直径的0.1-0.15倍，既不会影响安装空间，又能有效降低应力集中系数。这类结构的挺杆相比滚子挺杆结构更简单，制造成本更低，维护更换方便，在转速不超过4000rpm的内燃机动力单元中具备极高的可靠性，能够长期在高温、高负荷、润滑条件波动的工况下稳定工作，是传统内燃机配气机构中经过长期验证的成熟结构方案。
