电动独轮车电池充电器固定支撑托架

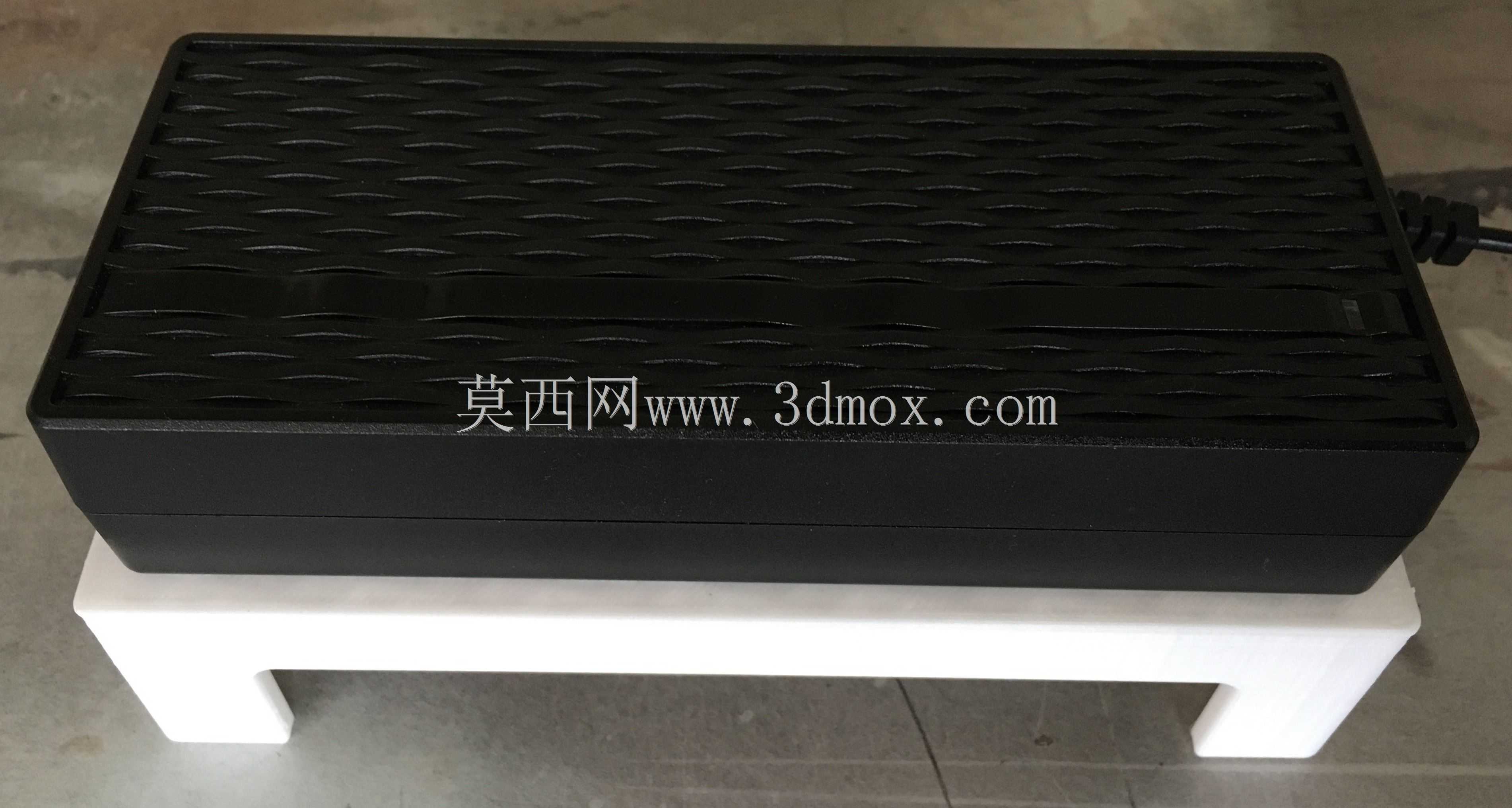

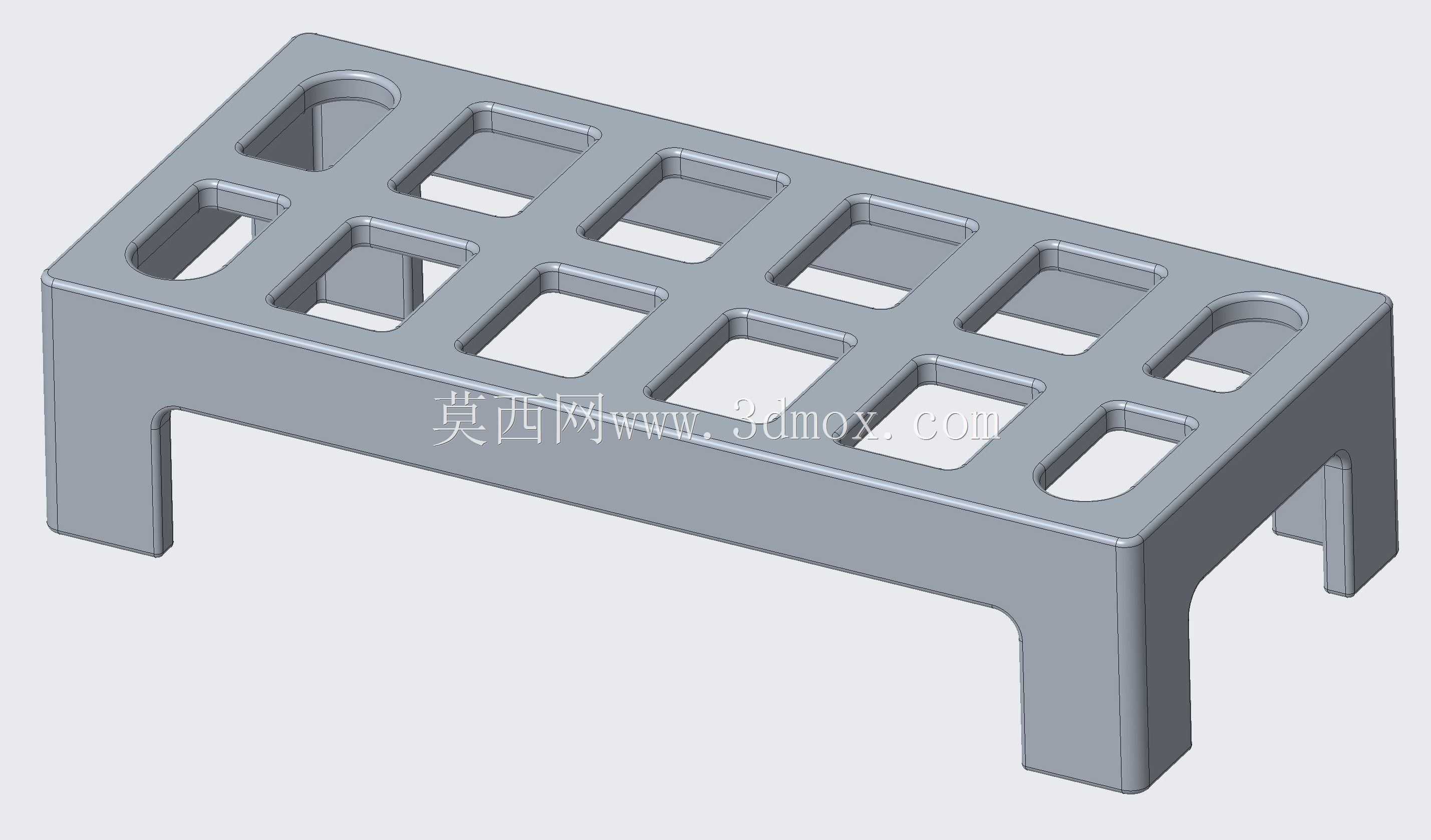

　　在个人短途出行载具的配套附件设计中，电动独轮车的电池充电器固定支架是容易被忽略但直接影响使用体验与部件寿命的结构件，这款托架的设计完全围绕独轮车使用、存放、运输全流程的实际痛点展开。日常充电场景下，不少用户会直接将充电器放置在地面，不仅容易被踩踏磕碰，充电过程中充电器底部贴合地面会阻挡散热风道，高温环境下长时间充电容易触发充电器过热保护，甚至加速内部电容、功率元件的老化，这款托架通过抬升式的支撑结构，将充电器整体托离接触面15mm以上的高度，底部预留的多组镂空通槽形成贯穿式的空气对流通道，充电器工作时产生的热量可以通过底部槽位快速散出，避免热量在壳体底部淤积，有效降低充电过程中的元件工作温度。

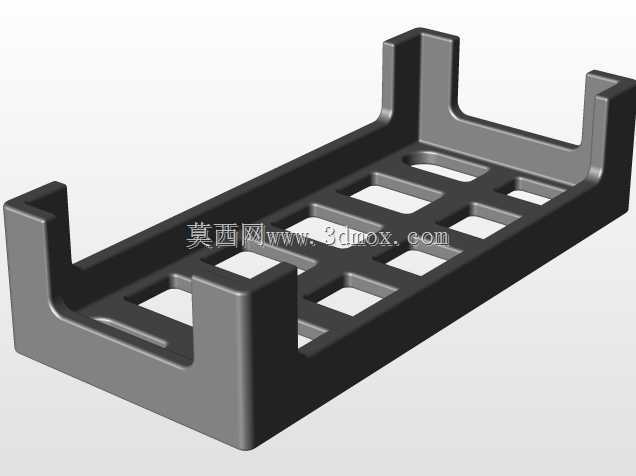

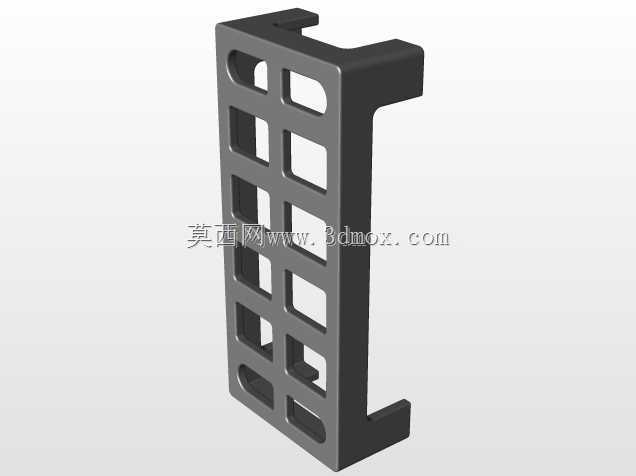

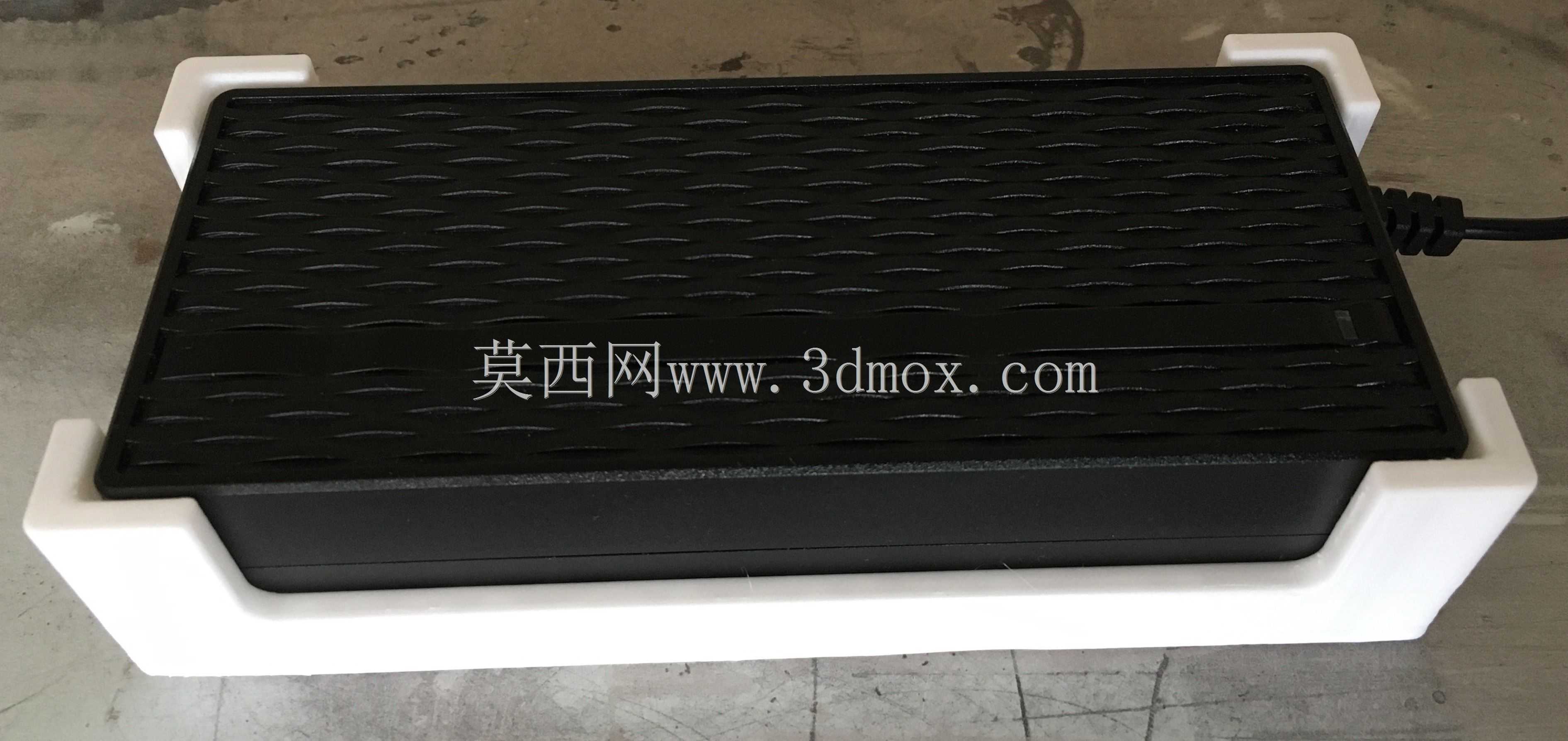

　　从安装适配维度看，托架四周设置的四个带限位凸台的挡边，刚好匹配KingSong KS-14D型号充电器的外轮廓尺寸，挡边高度设置为充电器壳体高度的三分之一，既可以保证充电器放置后不会在轻微晃动、震动中滑脱，又不会遮挡充电器侧面的散热格栅与接口位置，用户取放充电器时不需要额外解锁操作，直接抬取即可完成拆卸。除了桌面、地面放置的使用场景，这款托架背部的挡边预留了壁挂安装的孔位空间，用户可以通过膨胀螺丝将托架固定在墙面、柜体侧面，将充电器挂装在墙面使用，进一步节省室内存放空间，也避免地面潮湿、积水溅到充电器引发的安全隐患。

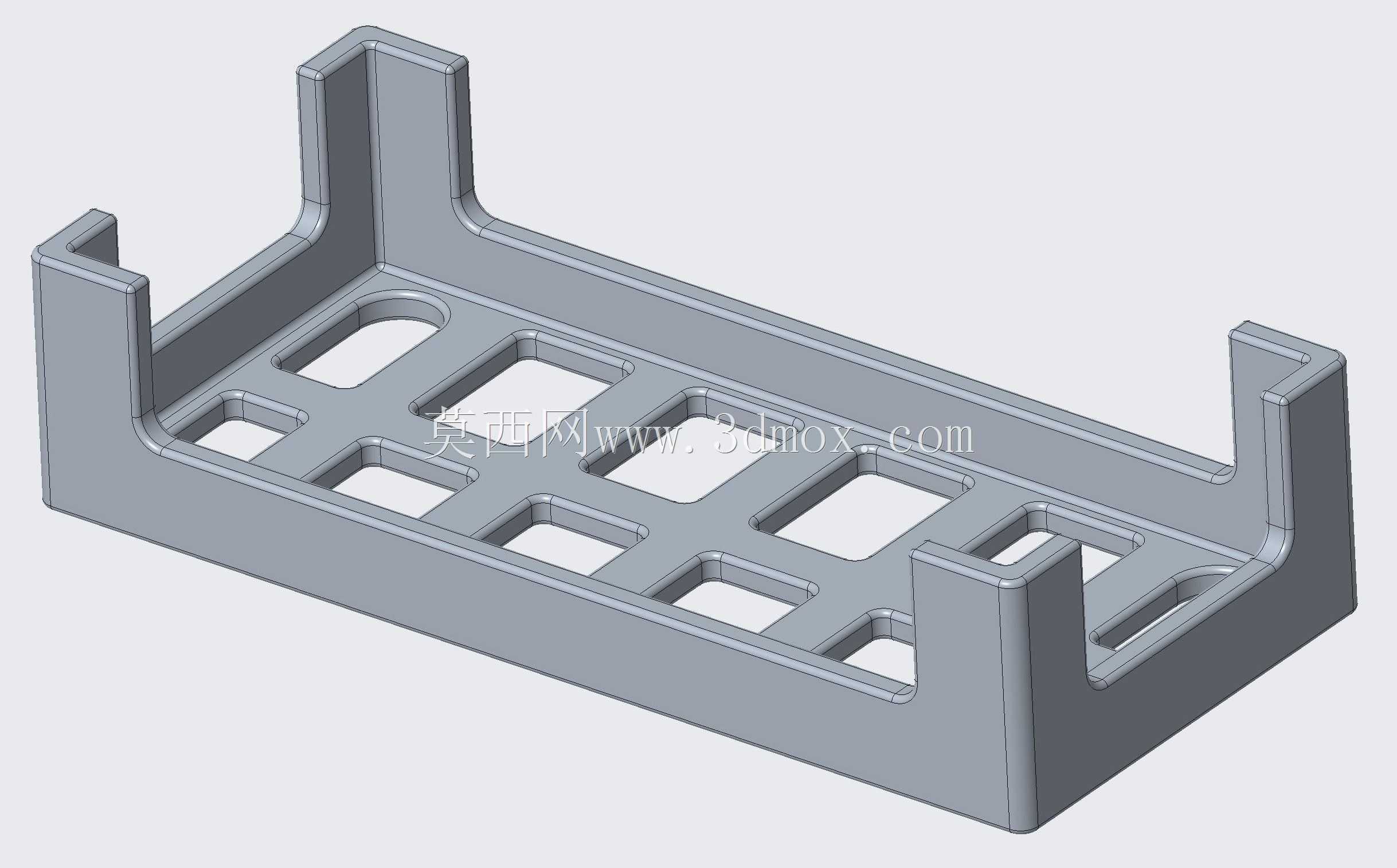

　　在运输防护场景下，不少用户会将独轮车连同充电器一起放入车载后备箱、收纳包中携带，零散放置的充电器容易和其他物品碰撞产生划痕，甚至挤压到充电线引发线芯断裂，这款托架的镂空结构在保证结构强度的前提下尽可能降低了自身重量，整体采用等壁厚的筋条布局，外围的U型围边形成连续的受力框架，即使受到侧面的挤压冲击力，围边可以将力分散到整个托架结构上，避免外力直接作用在充电器壳体上，底部的横竖交错筋条既提升了托架整体的抗弯折强度，也减少了和充电器底部的接触面积，避免运输过程中接触面摩擦刮花充电器外壳。

　　设计过程中充分考虑了注塑生产的工艺可行性，所有转角位置都设置了均匀的圆角过渡，避免应力集中导致的部件断裂，拔模角度统一设置为1.5度，不需要复杂的抽芯结构就可以完成注塑生产，有效降低量产的模具成本。托架的整体宽度控制在120mm，长度180mm，整体高度35mm，安装孔位的中心距按照常规墙面插座的周边空间预留，挂装时不会和相邻的插头、开关产生位置干涉，不管是家用墙面、车库墙面还是户外的临时固定点位，都可以快速完成安装固定。不同于市面上通用的万能置物托架，这款结构完全针对对应型号充电器的轮廓做了适配，不会出现通用托架尺寸过大导致充电器晃动、尺寸过小无法放入的问题，每一处限位凸台的位置都对应充电器壳体的凹槽位置，放置后可以形成精准的定位，即使托架随车辆一起产生震动，充电器也不会在托架内产生窜动。
