适配双规格风扇的3D打印喷头优化冷却结构

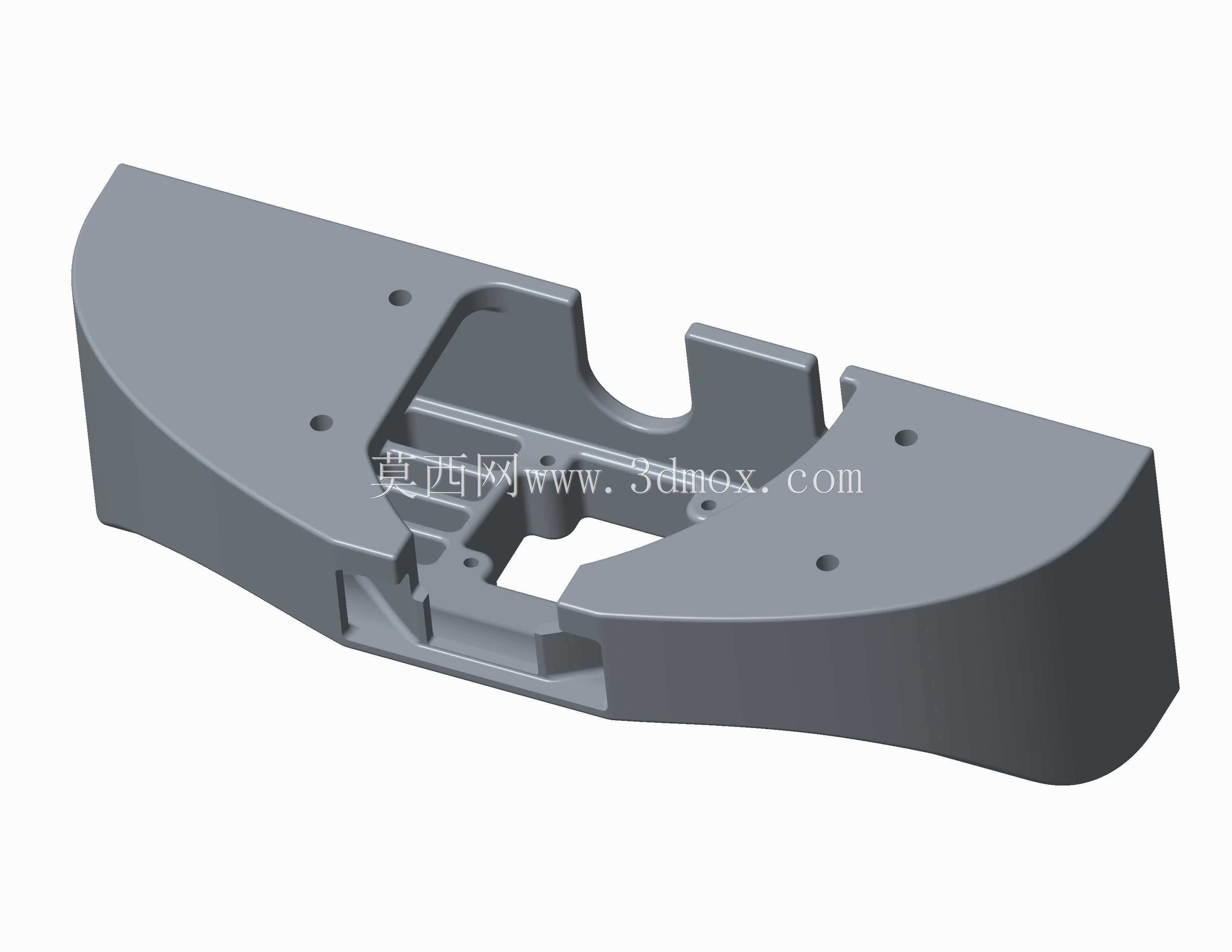

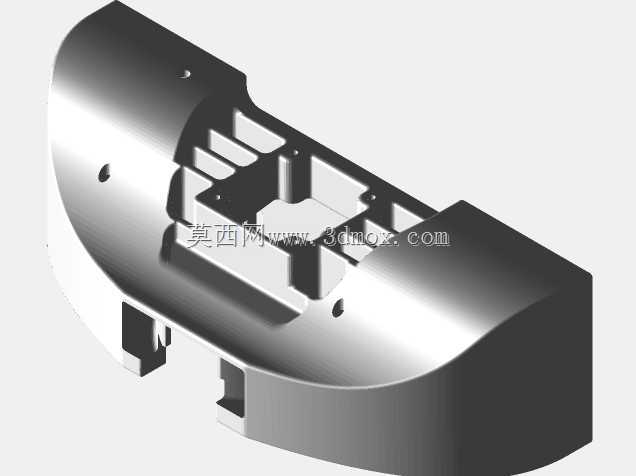

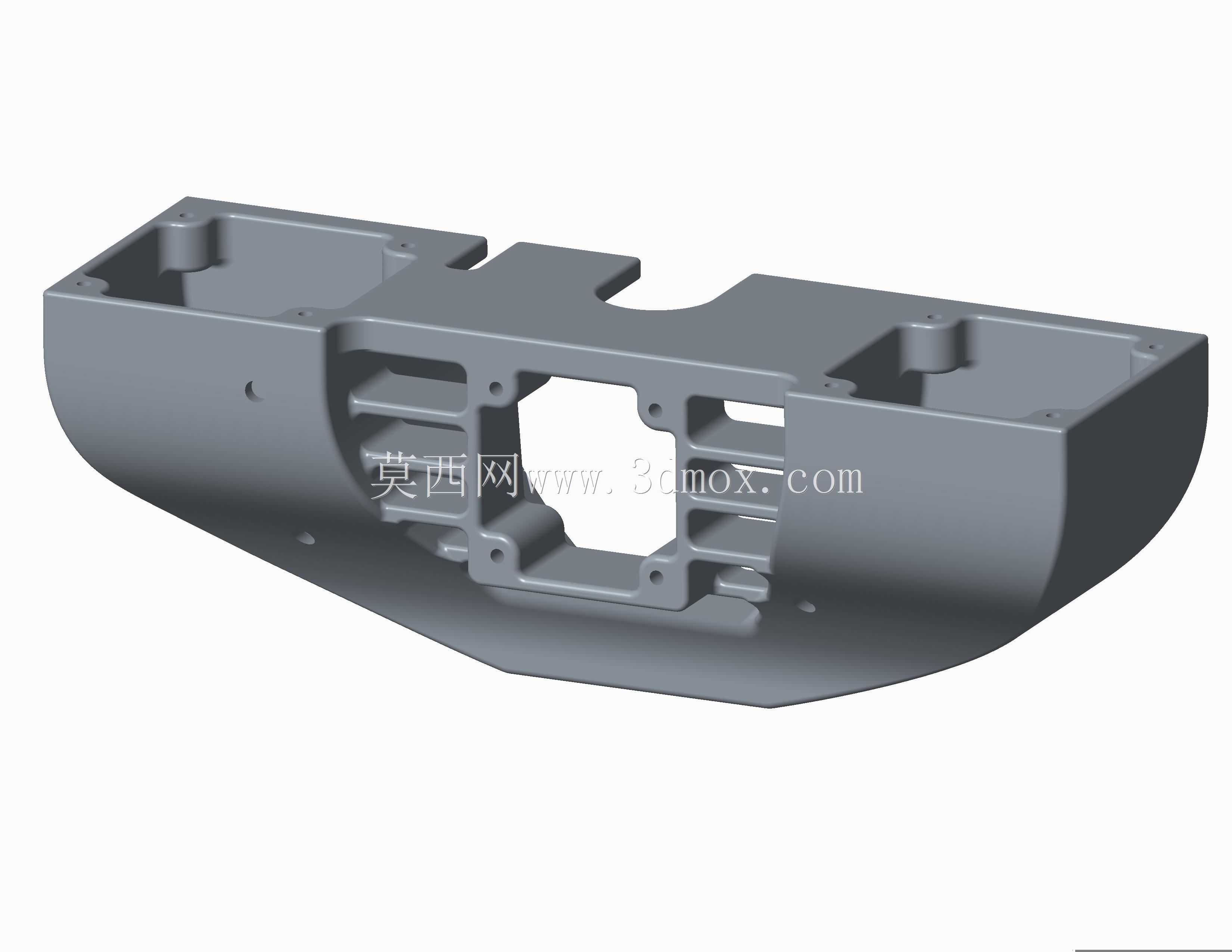

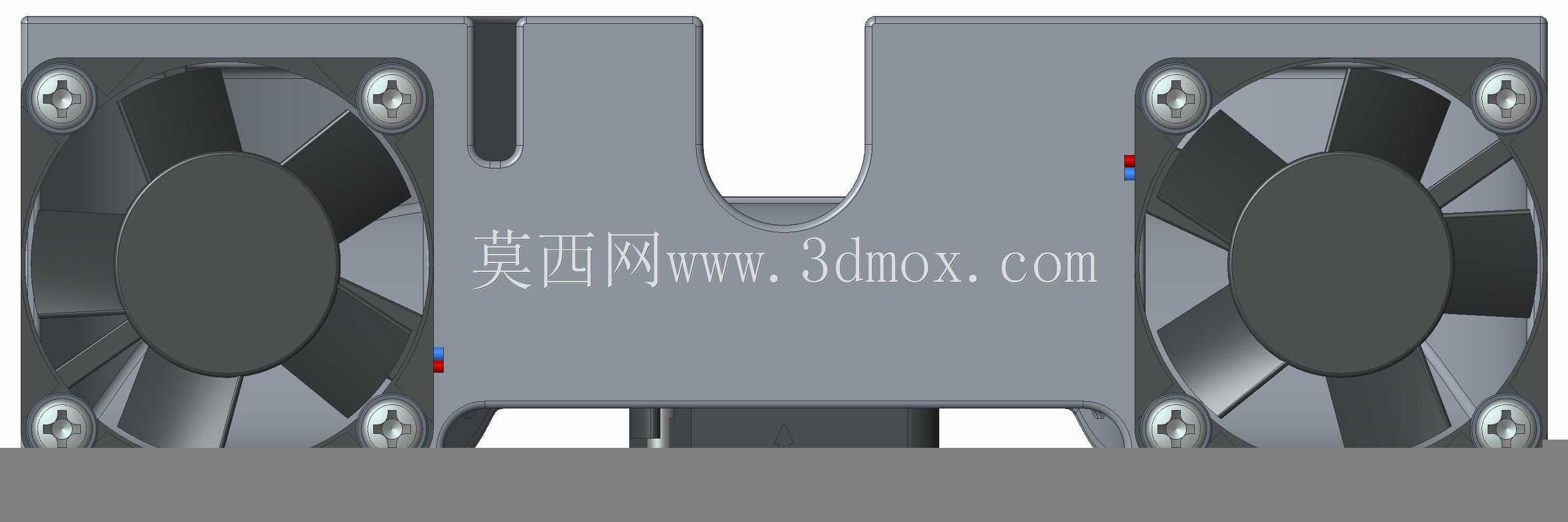

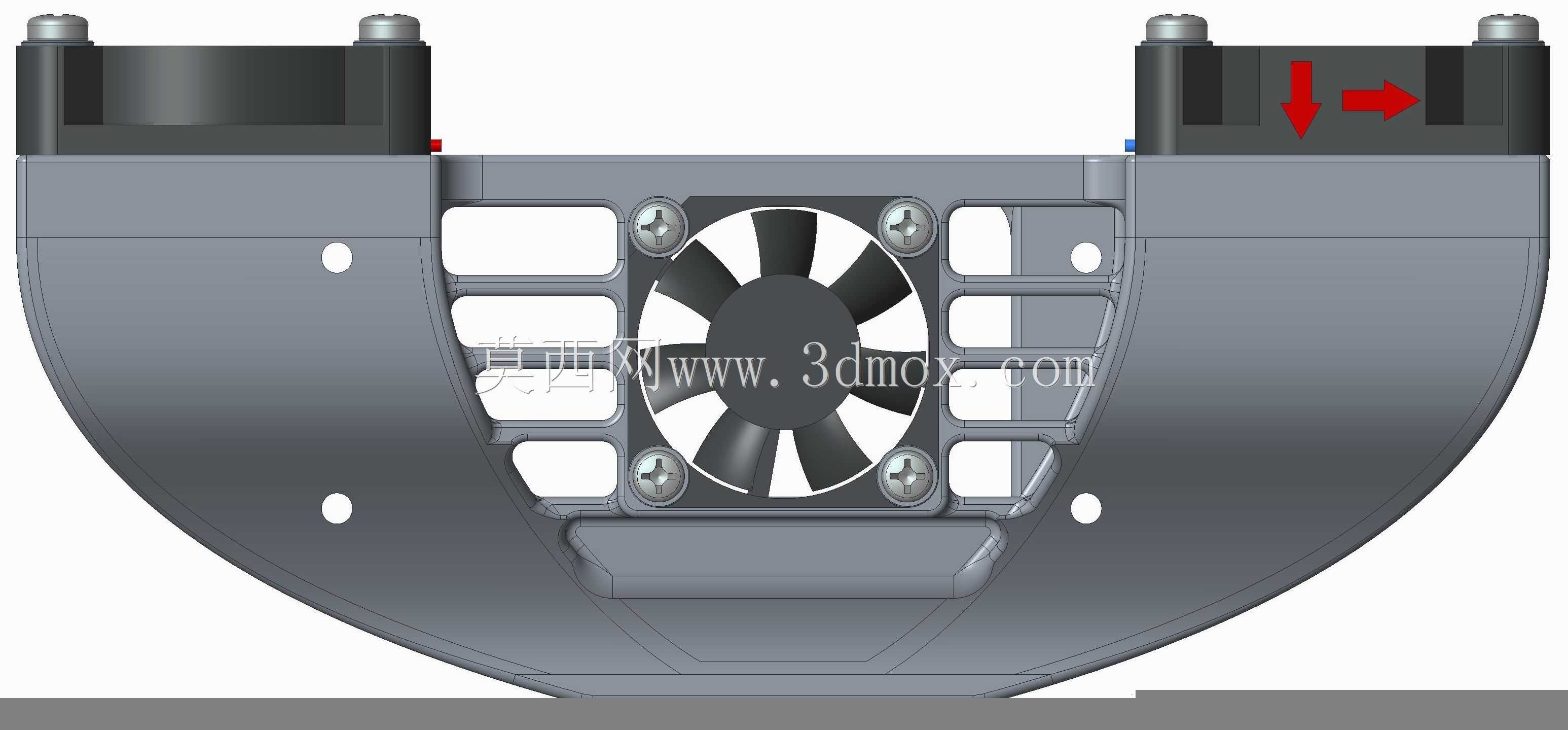

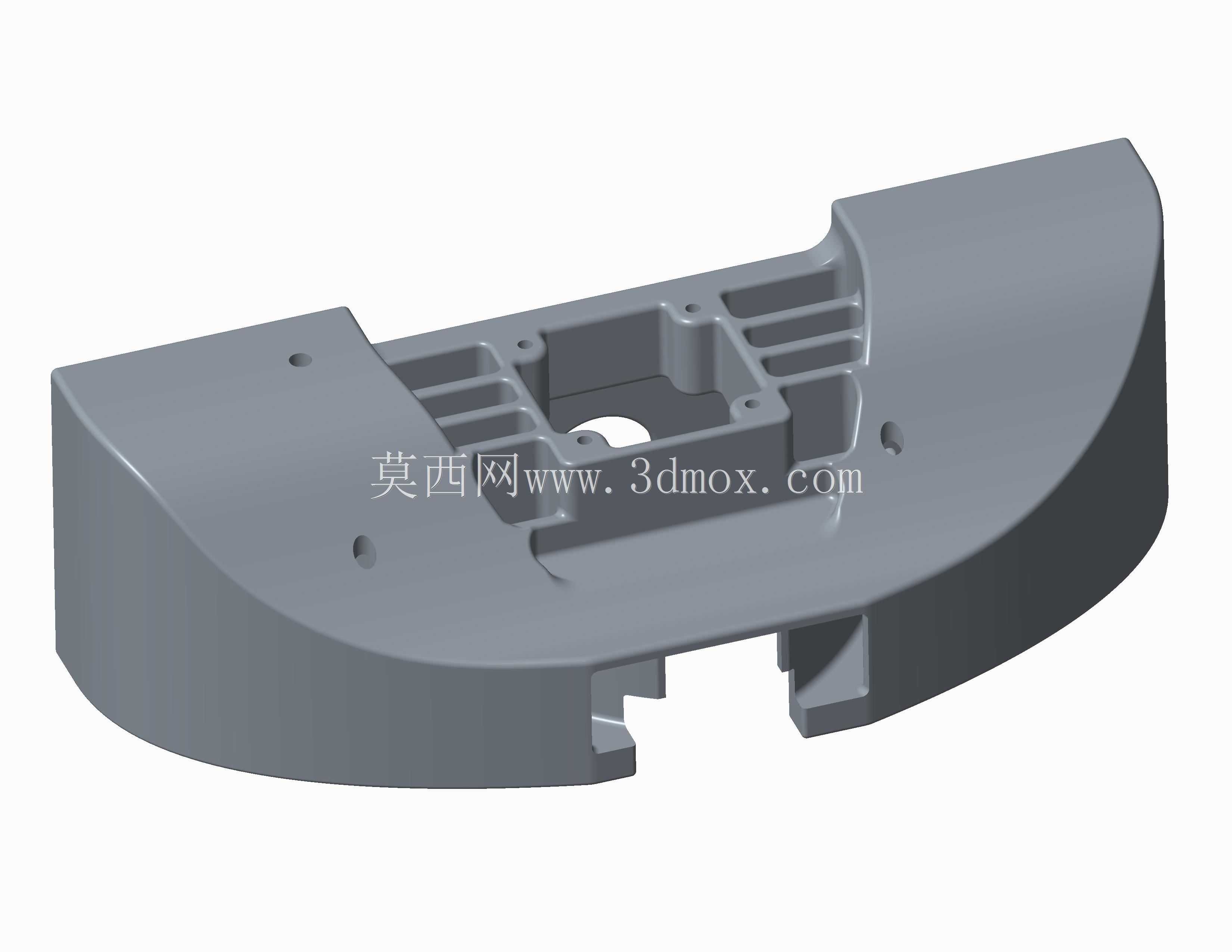

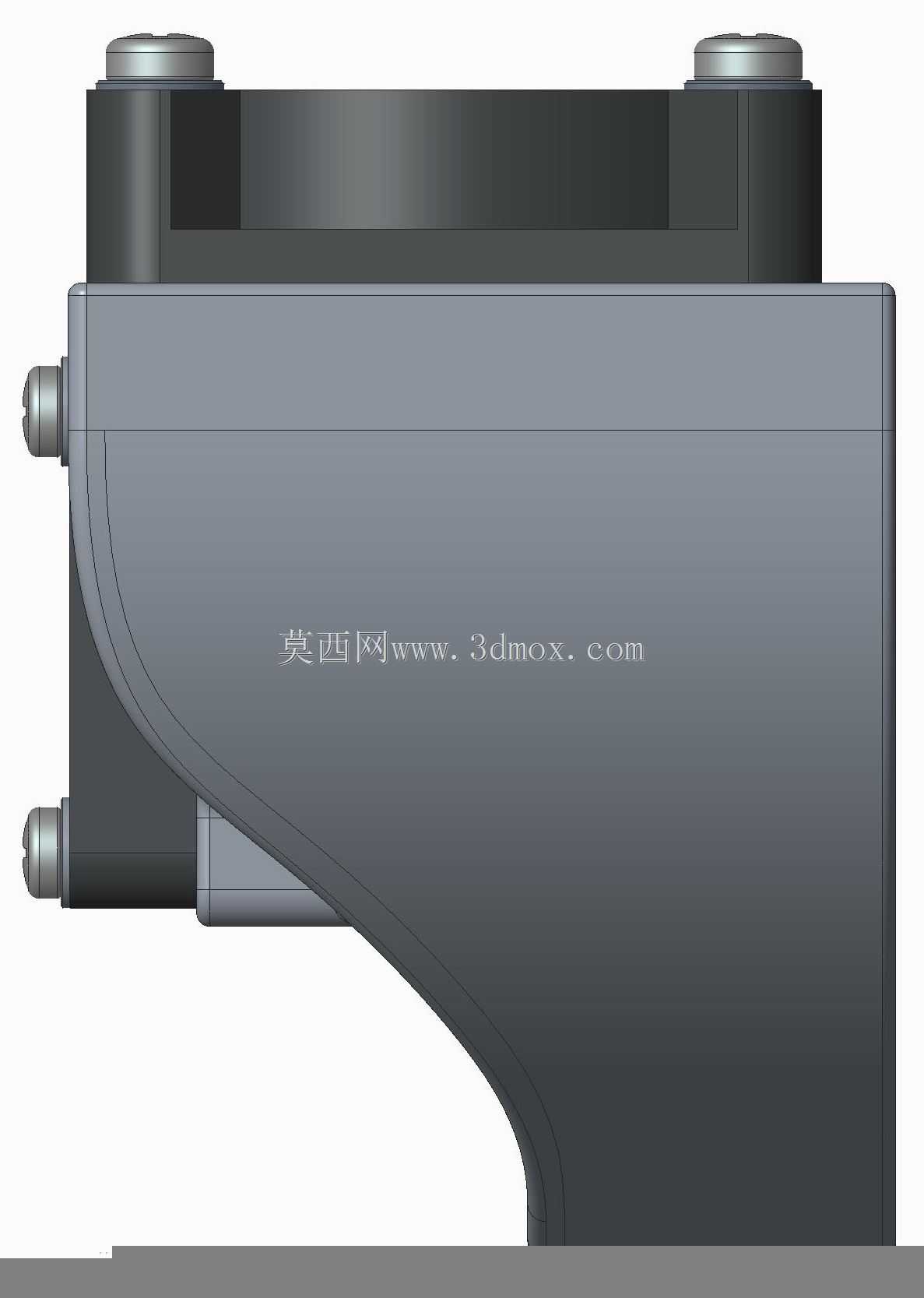

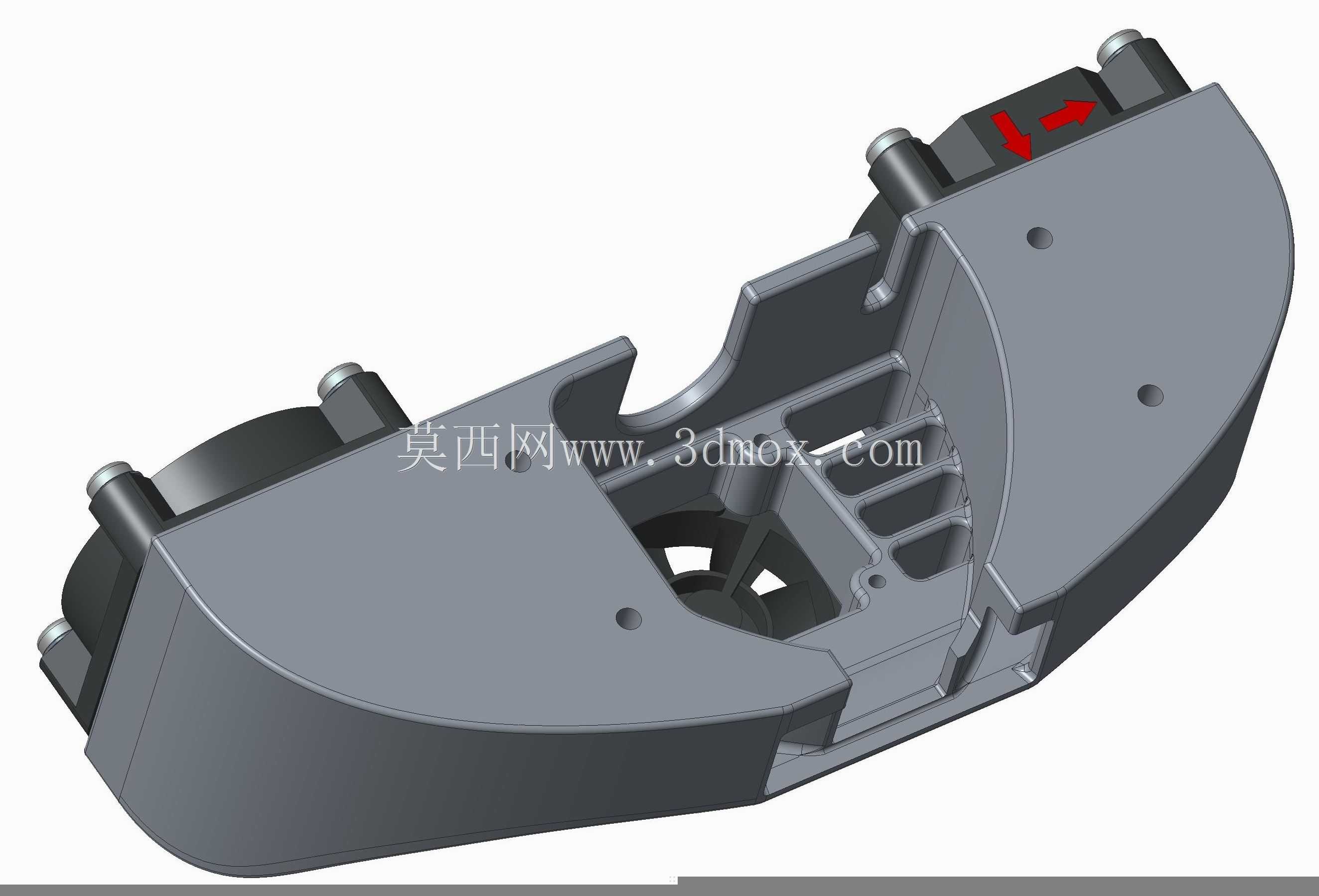

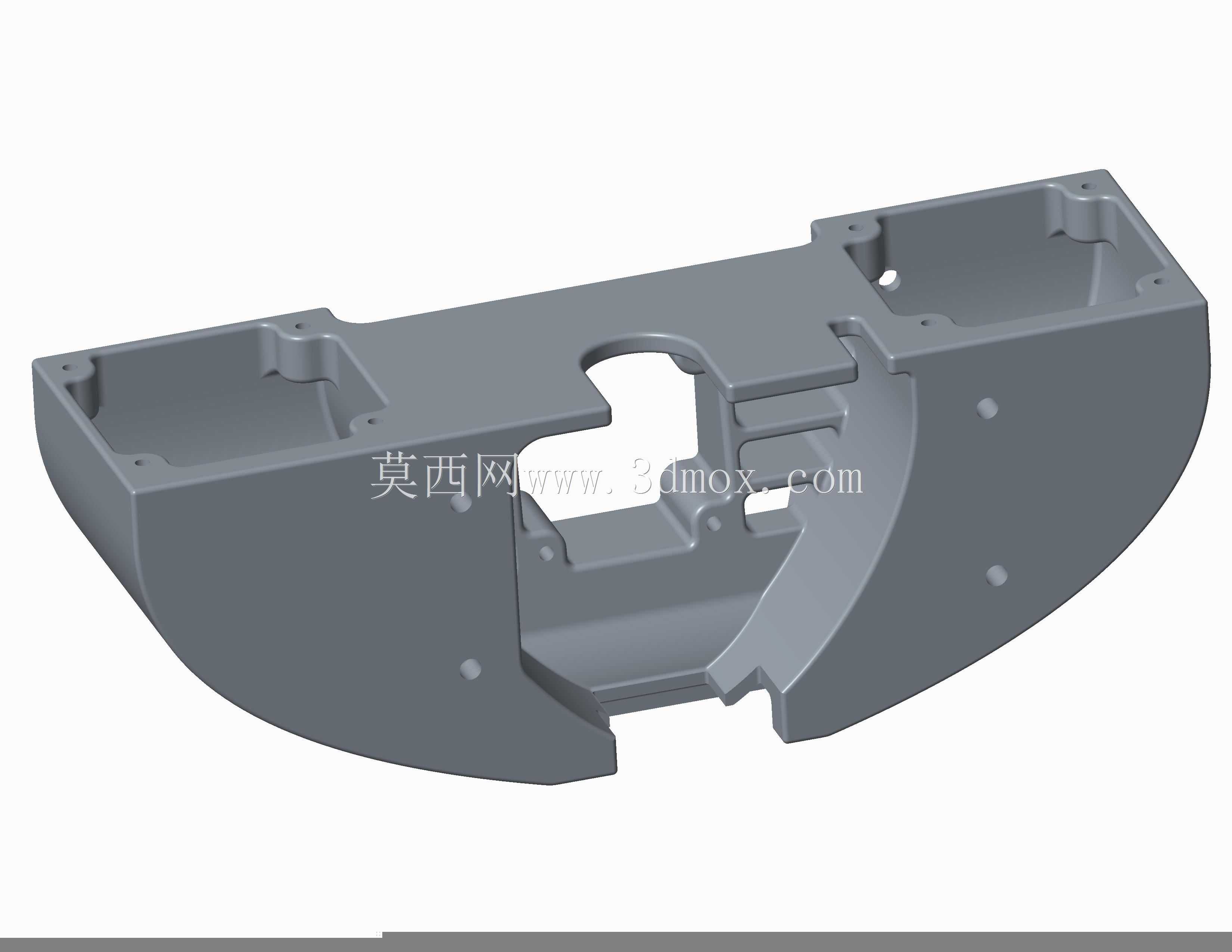

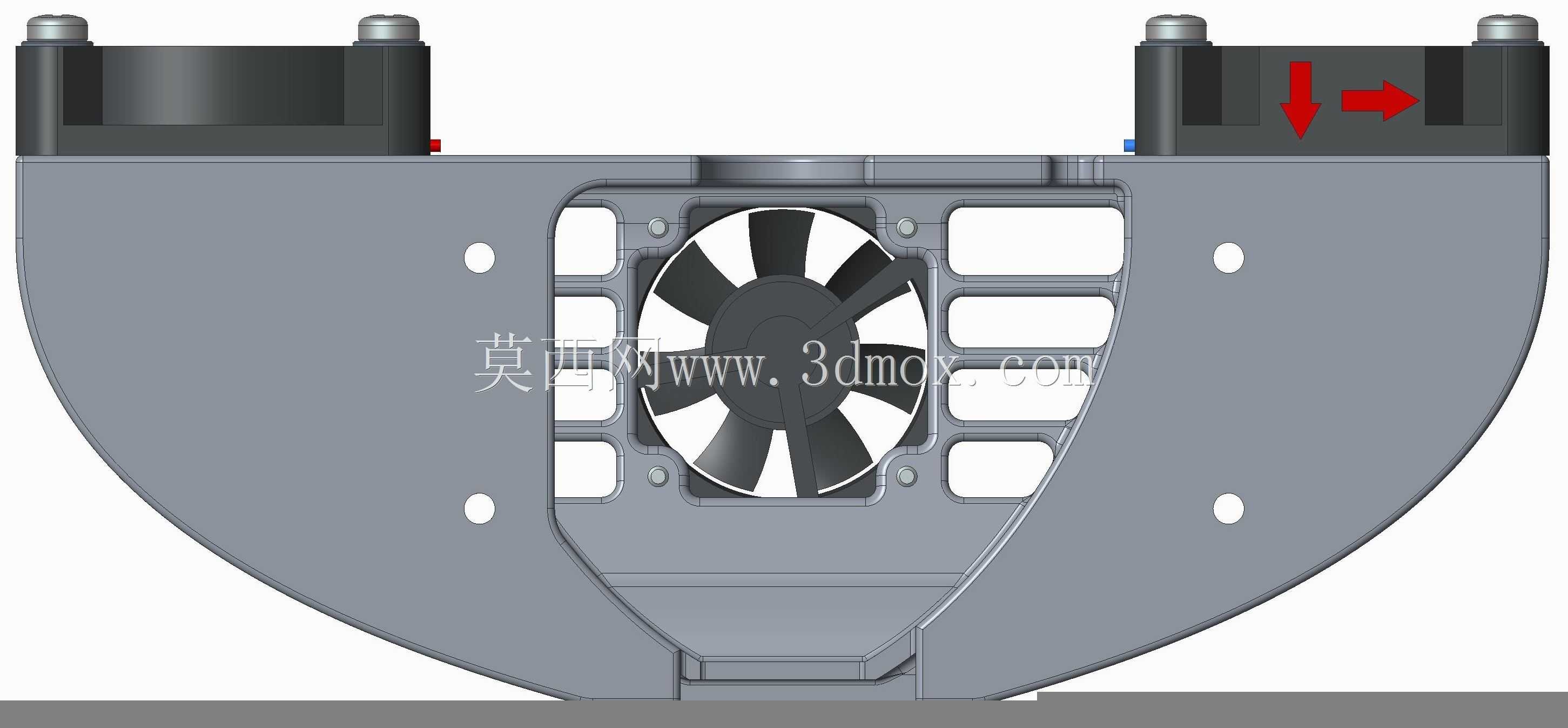

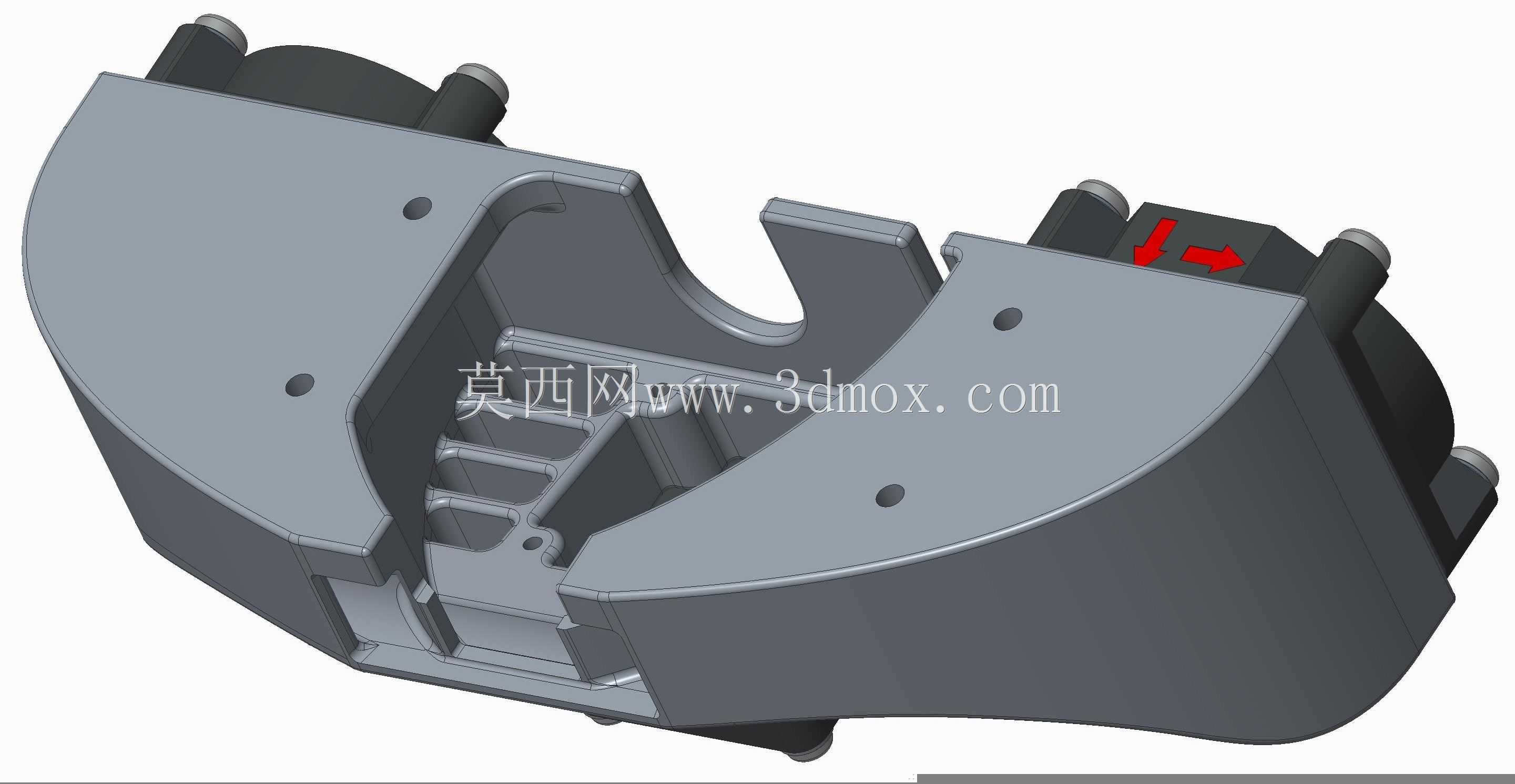

该结构是面向FDM熔融沉积成型3D打印设备开发的喷头冷却优化组件，核心针对CARTER-FABRIKATOR系列机型的J-HEAD喷头做适配设计，解决常规打印过程中喷头散热不均、耗材熔融段温控失准、成型件边角翘曲的常见痛点。在实际桌面级3D打印作业场景中，喷头冷却风道的设计直接影响打印件成型质量，尤其是打印PLA等对冷却敏感度高的耗材时，若散热气流无法精准覆盖刚挤出的耗材层，会出现层间粘结错位、悬垂面拉丝、小特征坍塌等问题，该组件通过双风扇布局的设计，同时兼容40x40mm与30x30mm两种主流规格的轴流风扇，用户可根据自身机型的安装空间、散热需求灵活选择风扇配置，无需额外修改机架结构。设计过程中重点优化了风道的整流结构，将风扇输出的散乱气流通过渐缩式导流腔整合为均匀的层流风束，精准对准喷头喷嘴下方的挤出耗材区域，既保证刚挤出的熔融耗材能够快速固化定型，又避免气流直吹喷头加热块导致的温度波动，同时风道外壳做了贴合喷头安装位的轮廓适配，安装边界完全匹配原有喷头的固定孔位，无需额外打孔或加装转接件，替换原有冷却组件即可直接使用。结构整体采用轻量化的薄壁设计，在保证风道结构强度的前提下尽可能降低喷头总成的运动负载，减少打印过程中喷头高速移动带来的振动，提升打印精度。在实际应用中，该冷却结构能够有效提升打印件的表面光洁度，降低悬垂结构的打印支撑需求，对于小尺寸精密特征、薄壁结构的打印成型良率提升效果显著，同时双风扇的冗余设计也能在单风扇故障时维持基础散热能力，避免打印过程中断料堵头。
