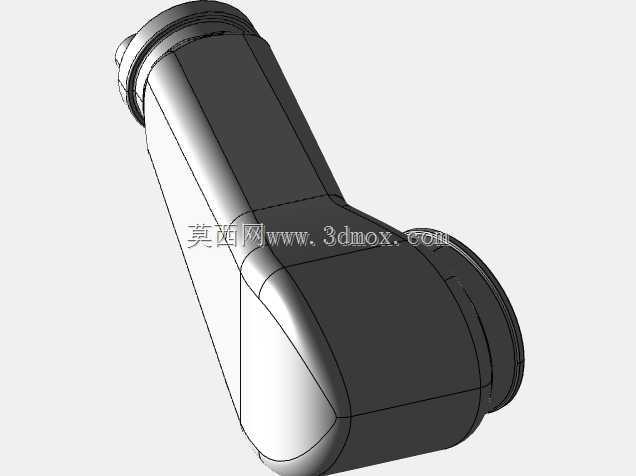

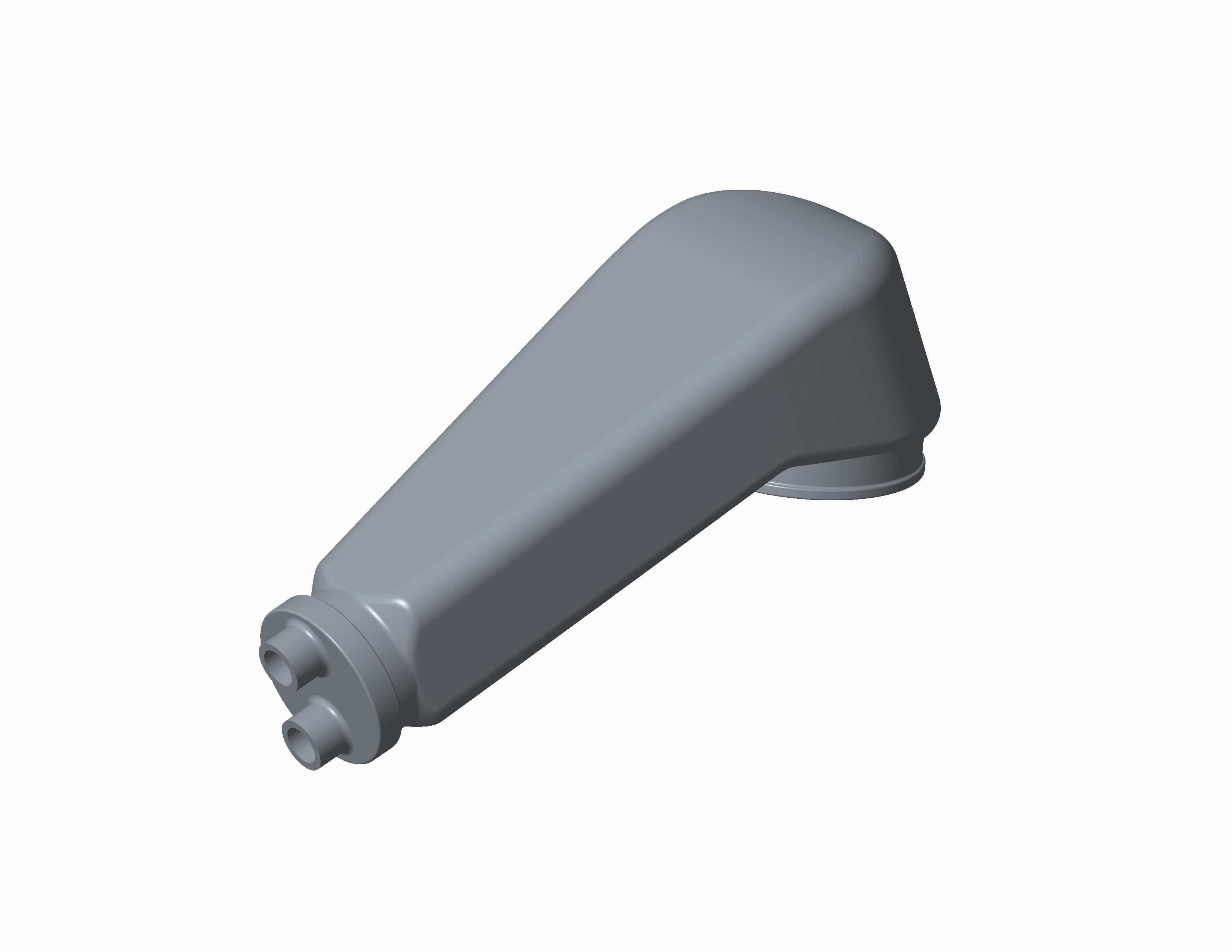

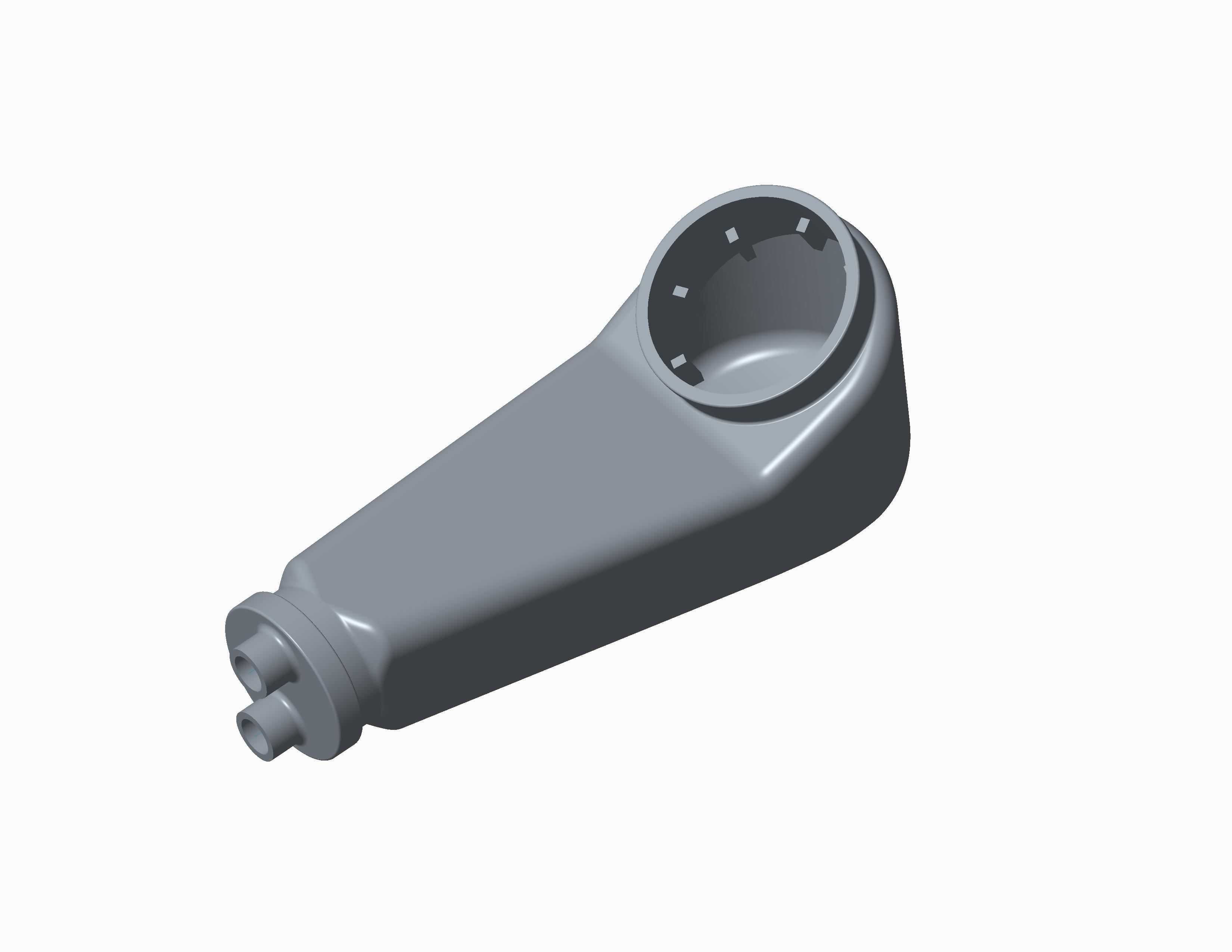

泽诺亚D62空气箱弯管结构三维数模

　　做进气系统结构匹配的时候，这类弯管式空气箱的边界约束往往比常规直筒式空滤壳体更考验建模精度，尤其是在紧凑级动力舱的布局场景里，留给进气组件的安装空间往往被线束、冷却管路、车架纵梁挤压得非常零散，既要保证进气通路的有效通流截面不出现突变，又要避让周边所有运动部件的干涉行程，还要兼顾后期维护时滤芯拆装的操作空间，每一处曲面的曲率调整都要和实车安装点反复核对。这个弯管结构的空气箱采用1:5的建模比例还原，整体弯折角度是结合泽诺亚D62车型的动力舱进气走向确定的，两端的连接法兰分别对接进气道前段和节气门侧的进气软管，法兰端面的密封槽深度、螺栓孔位的中心距都严格按照实车装配公差设定，避免装车后出现密封不严导致的进气泄漏问题。从功能设计层面看，

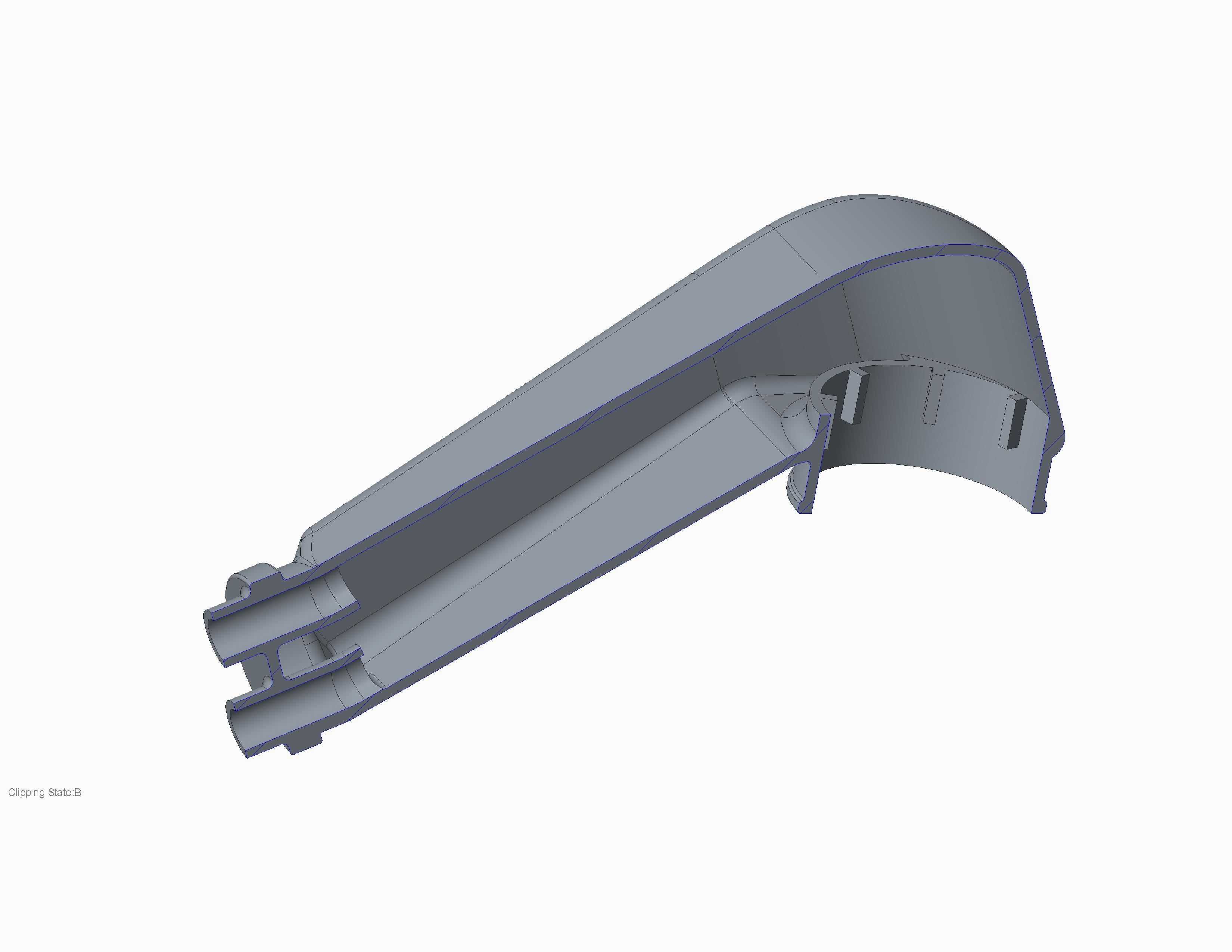

　　这种大曲率弯管的空气箱并不是单纯为了避让空间做的造型妥协，弯折段的内腔做了平滑的导流曲面过渡，没有出现直角转折或者截面突变的结构，能有效降低进气过程中的气流阻力，减少进气紊流对空气流量计测量精度的干扰，同时弯管段的内壁弧度经过反复调整，能让进入的空气在箱体内形成稳定的旋流，配合内置的滤芯结构提升空气过滤的均匀性，避免滤芯局部区域过早积灰堵塞。建模过程中最先确定的是两端接口的安装基准，先把进气入口和出口的空间坐标、对接角度锁定，再顺着动力舱的可用空间轮廓去拟合中间的弯管曲面，每一段曲面的曲率变化都要做壁厚抽壳后的强度校核，毕竟空气箱在工作过程中要承受进气负压的反复作用，壁厚太薄容易在高转速大进气量的时候出现壳体形变，

　　产生异常的进气噪音，壁厚过大又会额外占用安装空间，还会增加不必要的重量。整个壳体的安装支脚位置都对应车架上的固定点，支脚的加强筋结构顺着壳体受力方向布置，既能降低车辆行驶过程中振动带来的连接点疲劳开裂风险，又不会在支脚位置形成多余的结构凸起，影响周边部件的布置。外形尺寸方面，弯管的转弯半径经过多轮调整，既保证了通流效率，又把整体的外轮廓控制在动力舱预留的安装边界内，所有和周边部件的间隙都预留了至少8mm的安全距离，覆盖了发动机运行过程中的悬置位移量、橡胶软管的装配公差以及热胀冷缩带来的尺寸变化，不会出现车辆运行过程中部件摩擦干涉的问题。在细节结构上，壳体的合模面位置选在弯管的侧面分型，既方便注塑生产时的模具脱模，

　　又能让合模缝的位置避开气流的主要冲刷面，减少合模缝毛刺对气流平顺性的影响，同时壳体表面的加强筋都沿着气流走向布置，不会在筋条位置形成气流涡旋。这类空气箱的建模不能只看外观曲面的顺滑度，很多新手建模的时候容易只追求造型好看，把弯管的转弯半径做的太小，或者内腔出现台阶、凸起，实际装车后就会出现进气阻力超标、高速工况进气量不足的问题，甚至会因为气流扰动产生明显的进气啸叫，影响整车的NVH表现。建模时每一处圆角的大小都要结合生产工艺调整，外表面的圆角要满足注塑件的脱模要求，避免出现应力集中导致的壳体开裂，内腔的圆角要做的足够顺滑，保证气流能顺畅通过，不能出现锐角结构导致的气流分离。另外两端的接口位置都做了适配软管安装的倒扣结构，倒扣的高度和角度都按照橡胶进气软管的装配标准设定，既能保证软管安装后的连接牢固度，又不会因为倒扣过深导致软管装配困难，甚至在装配过程中割伤软管内壁。整个模型的结构拆分也考虑了后期的维护需求，滤芯更换的开口位置设在弯管的侧面，开口的大小足够手伸入操作，卡扣结构的位置避开了安装支脚和周边管路，日常维护的时候不需要拆卸周边其他部件就能完成滤芯的更换，大幅降低后期的维保难度。
