头戴式耳机内部传动结构三维设计

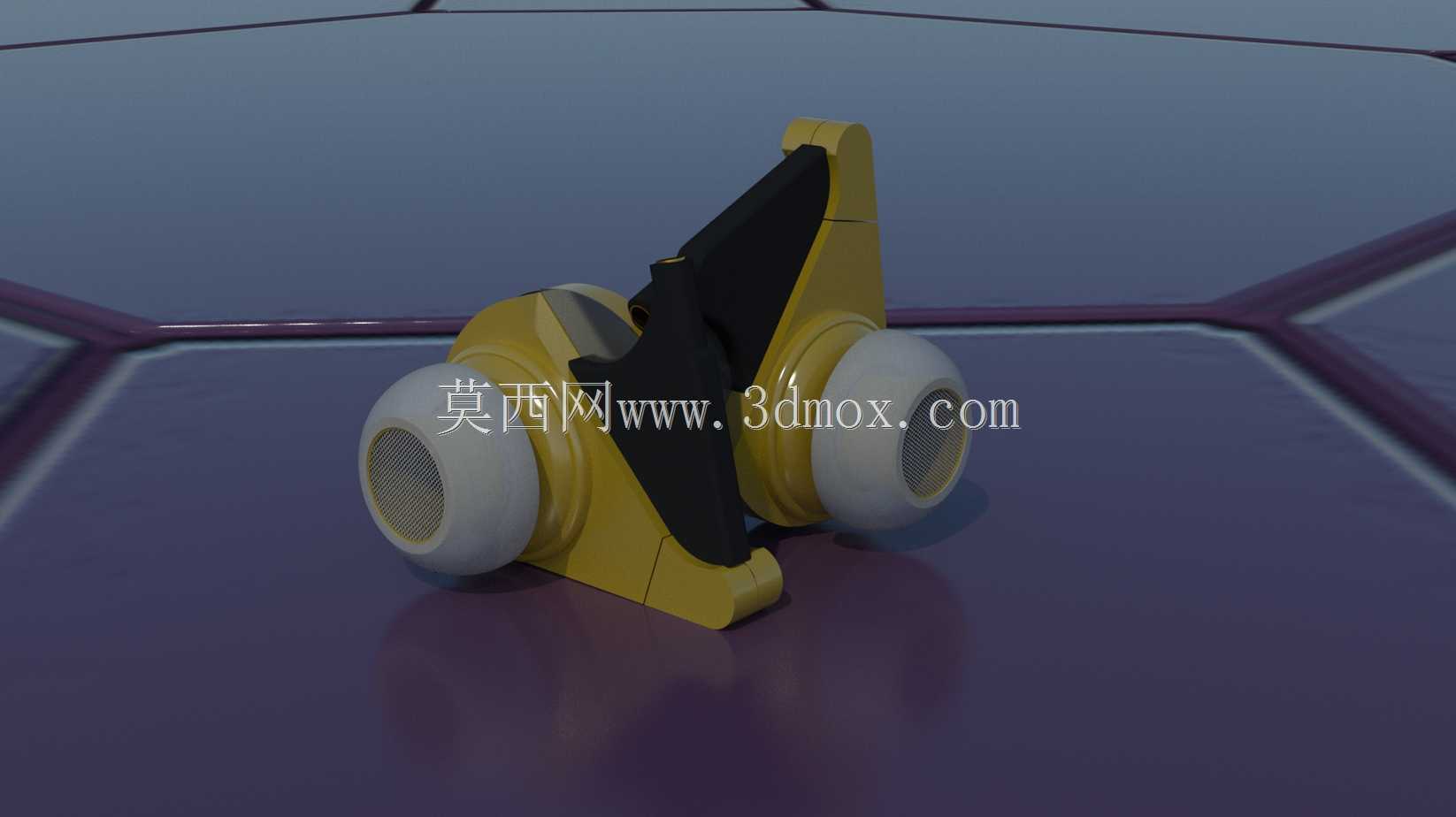

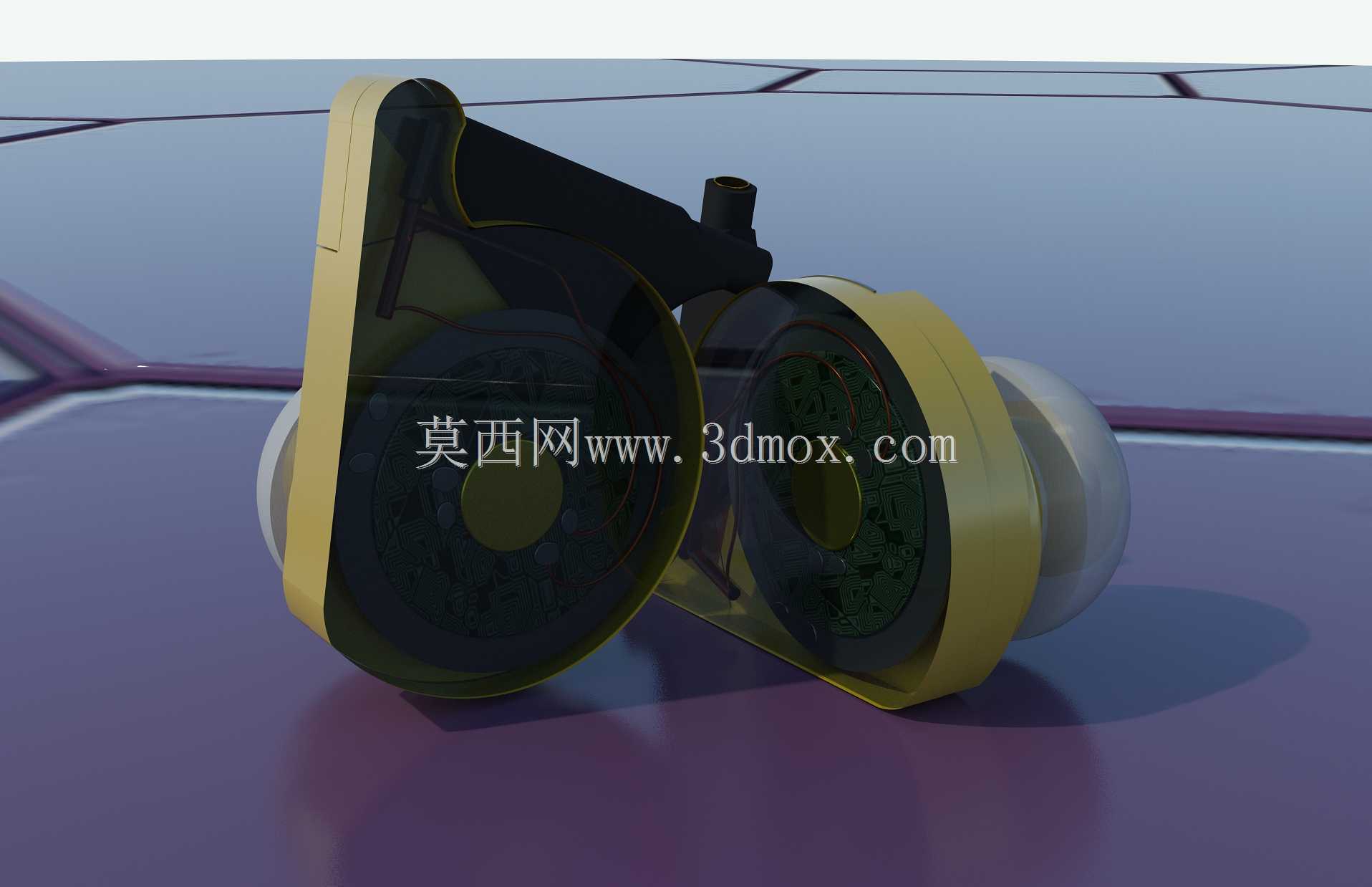

　　本次呈现的头戴式耳机内部结构设计，核心围绕佩戴调节的顺畅度与长期使用的结构可靠性展开，区别于常规仅做外观包覆的消费电子建模，整套结构将耳罩旋转调节、头梁伸缩的传动逻辑做了完整还原，可直接用于结构验证阶段的装配干涉检查与运动仿真。从实际应用场景来看，该结构适配日常通勤、长时间办公佩戴的头戴式耳机产品，需要兼顾不同头围用户的佩戴适配性，同时保证调节过程无卡顿、无异响，长期使用后结构间隙不会出现明显旷量。设计过程中首先确定了耳罩与连接支架的旋转副边界，旋转轴的位置避开了耳罩内部的发声单元安装空间，预留出足够的走线槽位，避免耳机线在旋转调节过程中出现挤压磨损。两侧的圆形结构为耳罩的旋转基座，基座外圈的包覆层采用软胶材质的安装位设计，

　　与硬质支架做了嵌合结构，不需要额外打胶即可完成固定，减少装配工序的同时提升连接可靠性。连接支架的弧形轮廓完全匹配头梁的弯曲弧度，伸缩段的滑轨做了等截面设计，保证拉伸过程中受力均匀，不会出现偏载卡滞的问题，滑轨表面预留了阻尼脂的存储槽，能够在长期伸缩调节过程中持续保持均匀阻尼感，避免使用一段时间后出现滑轨松动滑落的问题。从安装边界来看，整套结构的横向最大宽度控制在165mm以内，单侧耳罩基座的直径为62mm，支架的厚度为8mm，完全适配常规40mm直径发声单元的安装空间，不会出现结构件与发声单元、电池模块的干涉问题。旋转副的转动角度范围设置为向内0-15度、向外0-30度，能够适配不同耳型的贴合角度，保证佩戴时耳罩与耳部的贴合密封性，

　　提升被动降噪效果。结构中所有的卡扣连接位都做了0.2mm的装配间隙预留，考虑到注塑生产的拔模斜度与成型收缩率，避免量产时出现装配过紧或者卡扣断裂的问题。支架部分的加强筋设置在非外观面，筋位厚度为1.2mm，既保证了结构强度，又不会在外观面出现缩痕影响产品质感。整套传动结构没有采用额外的金属转轴，完全通过塑料件的自身弹性与轴孔配合实现旋转定位，减少了零件数量，降低整体装配成本与产品重量，长时间佩戴不会对头部造成过大压迫。在运动仿真验证阶段，对旋转调节、伸缩调节的全行程做了干涉检查，所有运动部件在极限位置都保留了0.3mm以上的安全间隙，不会出现运动过程中零件剐蹭的问题。同时针对跌落工况做了结构强度校核，

　　支架与耳罩基座的连接位做了加厚处理，能够承受1.2米高度自由跌落的冲击载荷，不会出现连接断裂的问题。走线槽的位置设置在支架的内侧，槽位深度为3mm，能够容纳3根直径0.8mm的耳机导线，槽口做了圆角处理，避免导线被锐边割破绝缘层。耳罩基座的背面预留了调音棉的安装位，安装位的深度为2mm，能够固定厚度1.5-2mm的调音棉材料，不需要额外的背胶固定，通过周边的卡扣即可完成压合固定。整套结构的零件拆分完全符合注塑生产的工艺要求，没有出现倒扣无法脱模的结构，所有外观面的拔模斜度设置为1.5度，非外观面的拔模斜度设置为1度，兼顾脱模便利性与外观面的质感要求。
