手动杠杆式小型冲压夹具结构设计

　　这款手动杠杆式冲压夹具，主要面向小批量零部件压装、端子铆接、薄材冲切等轻载冲压作业场景，常见于电子通讯零部件加工、小五金件装配、实验室试样制备这类不需要大吨位冲压出力、又需要灵活换型的作业环节，相比大型冲压设备，它不需要外接动力源，放置在普通工作台面上即可完成作业，适配多品种小批量的柔性生产需求，能有效降低零散冲压工序的设备投入成本。

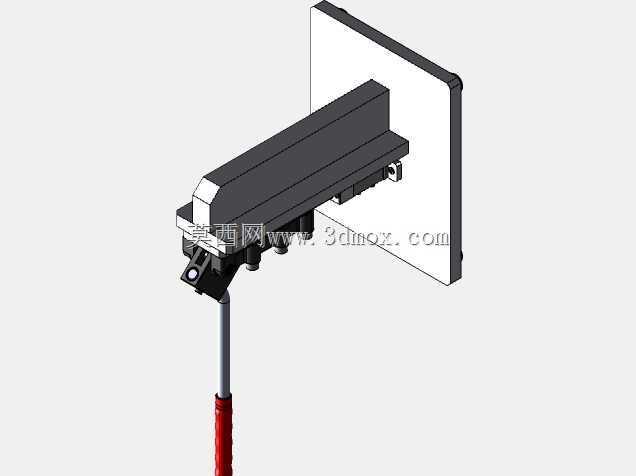

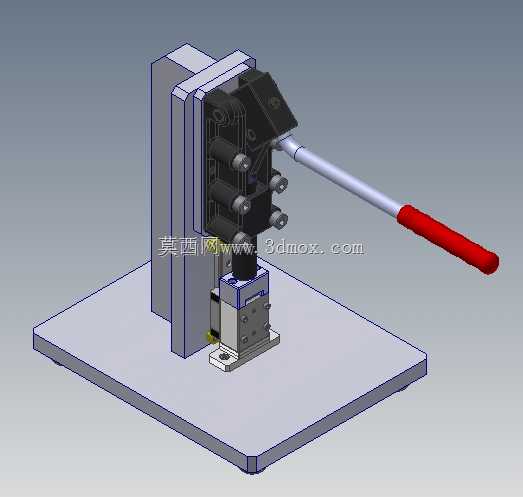

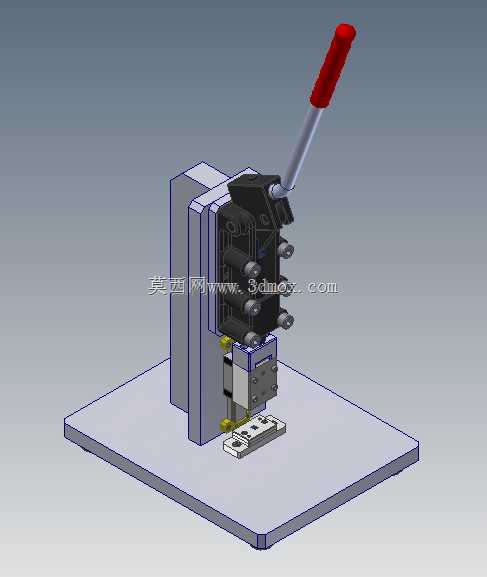

　　从功能实现逻辑来看，整套机构依靠杠杆增力原理完成冲压动作：长操作手柄通过铰接支点连接压头驱动组件，操作人员下压手柄时，杠杆比会放大手部施加的作用力，最终传递到竖直布置的压头上，输出足够的压合力完成工件的冲压、压装或者铆接动作；手柄末端设置的防滑套，能避免操作过程中手部打滑，提升操作稳定性，压头组件周边设置的导向结构，能保证压头上下动作的直线度，避免压合过程中出现偏载，保障冲压位置的精度。

　　底座部分采用平板式安装结构，整体安装边界控制在小型工作台可容纳的范围内，不需要额外做地基固定，通过底座上预留的安装孔，即可使用螺栓将整套夹具固定在常规木质或者钢制工作台面上，安装时需要保证底座平面的水平度，避免压头动作时出现侧向偏移。工件定位区域设置在压头正下方的底座平面上，可根据不同工件的外形更换对应的定位块，实现不同规格工件的快速换型，适配6s作业场景下的快速换产需求。

　　设计过程中，首先需要核算杠杆的传动比，结合人手常规操作的出力范围，匹配压头需要输出的作业压力，保证操作人员不需要施加过大的力就能完成冲压动作，同时要避免杠杆比过大导致手柄行程过长，影响操作效率；其次要校核竖直导向轴的刚度，压头在承受最大压合力时，导向轴的变形量需要控制在允许范围内，避免压头出现卡滞或者冲压位置偏移；立板作为整套机构的支撑主体，需要承受杠杆传递的反作用力，设计时要保证立板与底座的连接强度，采用螺栓加定位销的连接方式，避免长期受力后连接位置出现松动。

　　压头与驱动块之间采用快拆式连接结构，可根据不同的冲压工序更换对应形状的压头，比如冲切薄材时更换刃口压头，压装塑胶件时更换软质接触面压头，铆接端子时更换对应形状的铆接压头，不需要对整套夹具做大规模改动就能适配不同的作业需求。夹具的所有铰接位置都预留了润滑注油空间，长期使用时可定期加注润滑脂，减少铰接位置的磨损，延长机构的使用寿命；复位结构隐藏在立板与压头组件之间，完成冲压动作后，松开手柄压头会自动回升到初始位置，不需要操作人员手动抬升压头，简化操作步骤。

　　在实际使用场景中，这类小型冲压夹具常布置在生产线的旁侧工位，用来完成主线体之外的辅助压装工序，比如线束端子的压接、小型塑胶壳的卡扣压合、薄金属片的简易冲形，不需要占用大型压力机的作业时间，能有效提升整线的生产效率；同时因为其不需要电源、气源作为动力，也可以在没有动力供给的外场维修、临时作业场景中使用，适配性较强。设计时还考虑了操作的安全性，压头作业区域的周边没有突出的尖锐结构，手柄的操作行程范围内预留了足够的手部活动空间，避免操作过程中出现夹手的风险；底座的平板结构也方便放置待加工工件，操作人员可单手完成工件取放，另一只手操作手柄，作业动作流畅自然，长期操作也不容易产生疲劳感。
