半导体封装用冲压引线框架定位夹具

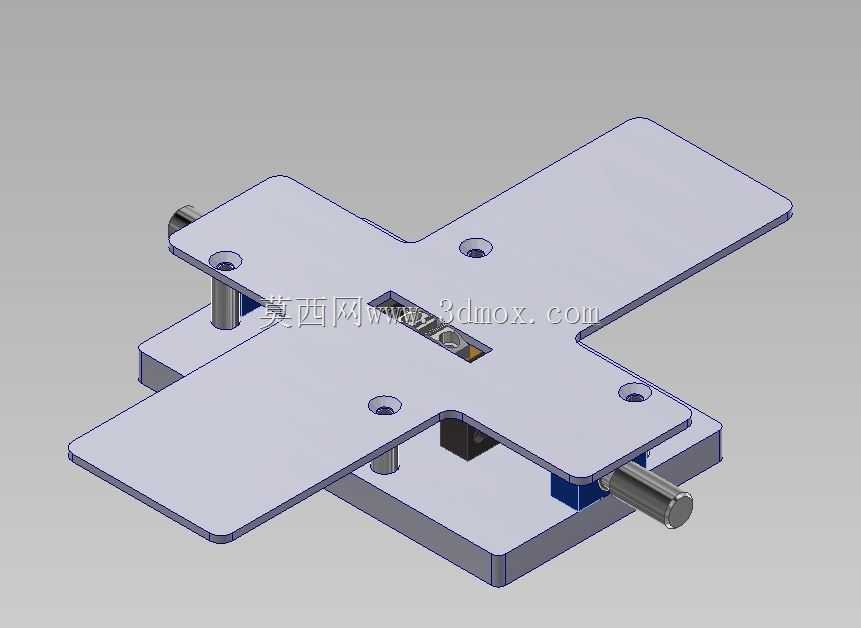

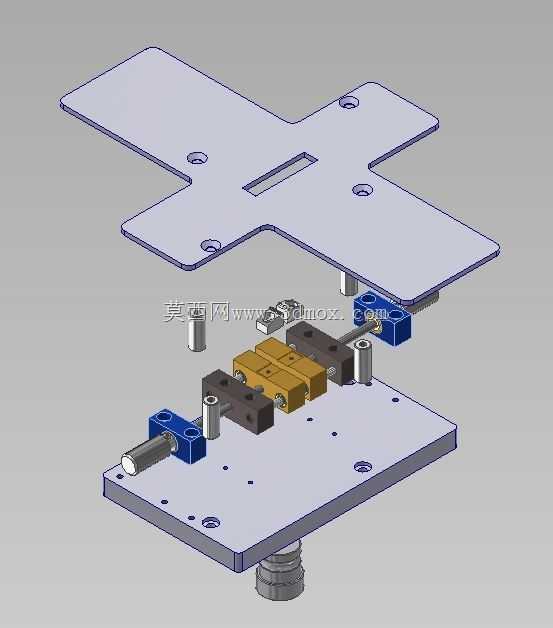

　　这套夹具主要面向半导体封装前段的引线框架冲压制程与来料检验环节，在引线框架冲切、引脚成型、尺寸全检工位承担工件的精准定位与压紧功能，适配薄型铜质引线框架的装夹需求，避免薄材在加工或检测过程中出现翘曲、移位、压伤等不良。从结构布局来看，整套夹具采用上下分体式叠层设计，下层为安装基准底板，底板上预先加工有阵列排布的定位销孔与安装沉孔，可直接固定在冲床工作台面或者影像测量仪的载物平台上，安装边界可适配多数常规小型冲压设备与检测设备的装夹接口，不需要额外制作转接板。底板上集成了两组对称布置的侧推定位组件，组件包含蓝色的固定导向座、圆柱形导向销、铜质滑动压块以及端部的调节螺杆，通过旋转调节螺杆可以推动铜质压块沿导向销方向平移，

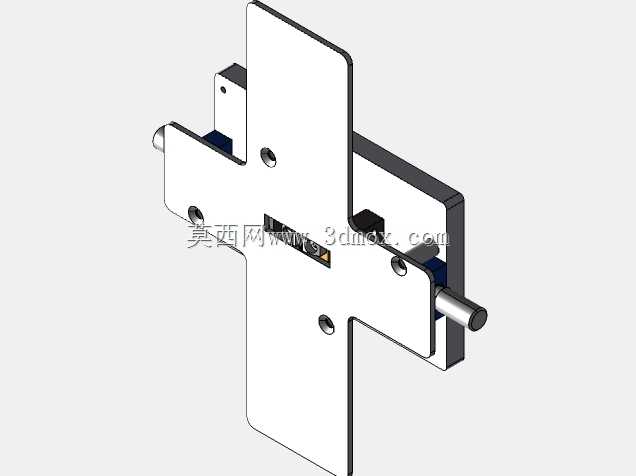

　　从引线框架的侧边完成柔性压紧，铜质压块的接触面做了圆角钝化处理，不会刮伤引线框架表面的镀银层。上层为仿形压料板，压料板的外形完全匹配对应规格引线框架的轮廓，在引线框架的引脚区域、工艺定位孔位置都做了精准的避空设计，压料板通过四个角位置的等高导柱与下层底板连接，合模时可以保证压料板与底板的平行度控制在0.02mm以内，避免压合时出现偏斜导致引线框架变形。在实际生产场景中，操作人员先将待加工或待检测的引线框架放置在下层底板的定位凸台上，依靠底板上的两个定位销完成初定位，随后将上层压料板沿导柱放下，预压在引线框架表面，再调整两侧的侧推组件，让铜质压块轻轻抵住引线框架的侧边，消除工件的横向窜动间隙，此时即可启动冲床完成冲切作业，

　　或者启动影像仪完成尺寸检测。整套夹具的设计思路围绕薄型精密工件的低应力装夹展开，没有采用传统的大面积刚性压合结构，而是通过周边定位加局部压紧的方式，在保证装夹稳定性的同时，尽可能减少压块与工件的接触面积，避免薄材在压紧力作用下产生内应力变形，影响后续封装工序的引脚共面度。夹具的所有滑动配合面都做了研磨处理，导向销与导向孔的配合间隙控制在H7/g6的公差等级，长期反复开合使用也不会出现卡顿或者定位精度衰减的问题，压料板上开设的长条形避空槽刚好对应冲头的作业区域，冲切过程中产生的废料可以直接通过避空槽落入下方的废料收集通道，不需要额外清理夹具表面的残料。针对不同规格的引线框架，

　　只需要更换上层仿形压料板和调整侧推组件的行程即可快速切换生产型号，换型时间可以控制在十分钟以内，适配多品种小批量的引线框架生产需求。在检验工位使用时，这套夹具可以将引线框架完全展平固定，消除工件自身的翘曲变形，让影像测量仪的镜头可以清晰捕捉到所有引脚的轮廓尺寸，避免因为工件放置不平导致的测量误差，提升尺寸检验的准确率。夹具的整体结构没有复杂的传动部件，日常维护只需要定期在导向销表面涂抹少量润滑脂即可，不需要复杂的保养流程，适合生产现场长时间连续使用。
