长尾夹式金属夹结构三维设计

　　日常办公场景里随处可见的黑色长尾夹，本质是依靠金属线材弹性实现夹持功能的典型五金夹持件，很多刚接触结构设计的从业者容易把这类小零件的建模逻辑想的过于简单，实际拆解其结构逻辑能摸到不少弹性夹持类零件的设计共性。先从实际使用场景说起，这类夹件核心用途是对堆叠的纸质文件、薄型片状物料实现无损伤夹持固定，区别于订书钉的破坏性装订，它可以反复拆装使用，不会在被夹持物料上留下穿孔痕迹，在文档整理、样品临时固定、线束临时归集等场景都有高频应用，甚至不少工装治具上也会用同结构原理的夹件做快速压合固定。

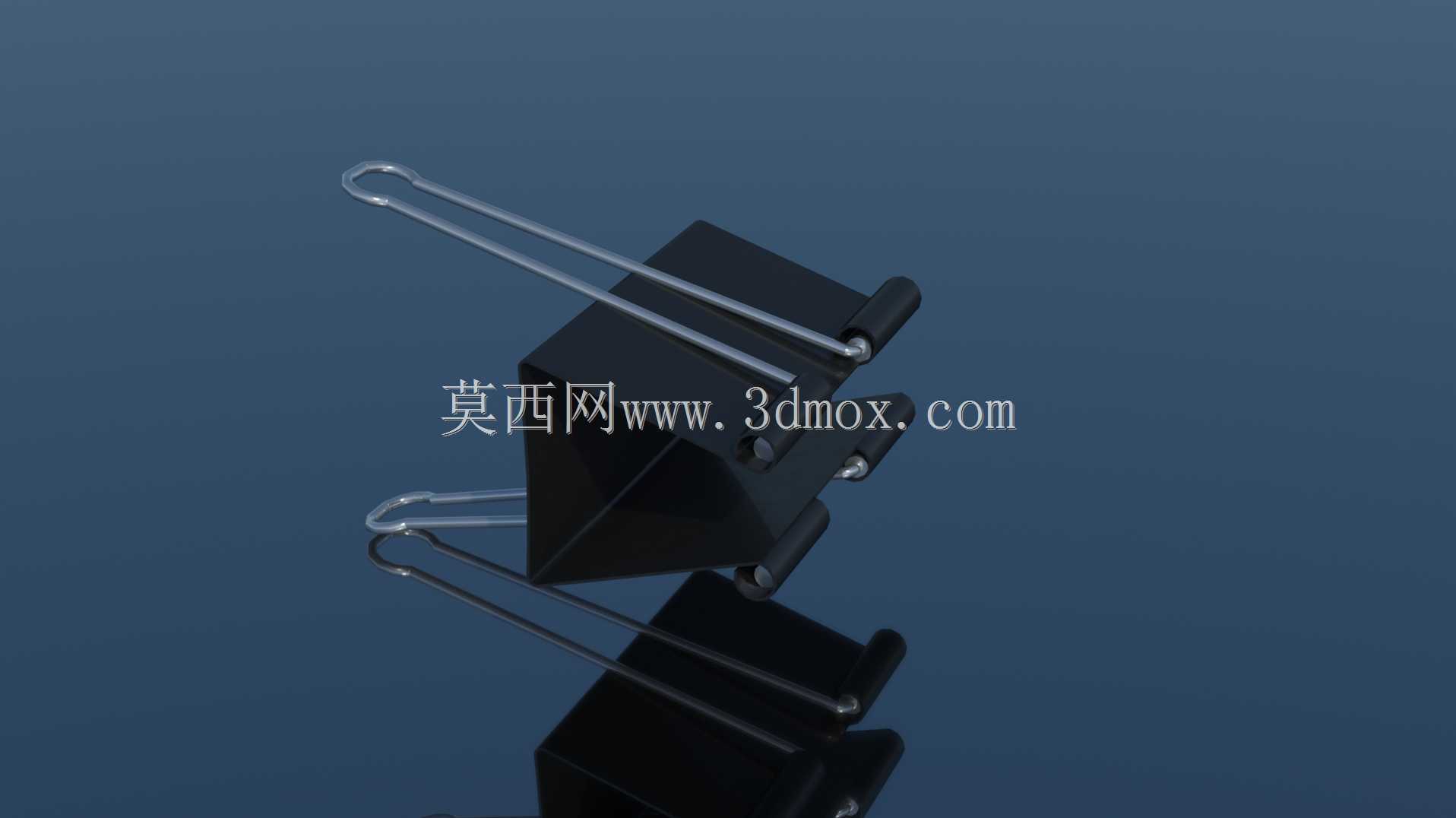

　　从结构组成来看，整个夹件分为两个核心部分：一是冲压成型的黑色金属夹身，二是两根弯折成型的弹性钢丝手柄。夹身部分采用薄弹簧钢板一次冲压弯折成型，截面为带开口的梯形结构，开口端的两个折边做了内卷圆弧处理，一是避免锋利的钢板边缘割伤使用者或者刮破被夹持的纸张，二是内卷的边可以作为钢丝手柄的安装转轴位，不需要额外加装销轴零件，靠钢板自身的弯折结构就形成了转动副的容纳空间，这种一体化的设计思路在小尺寸五金件里非常常见，能最大程度减少零件数量，降低装配成本。夹身的梯形截面是经过力学优化的，当捏紧两个钢丝手柄的时候，夹身的开口端会被撑开，此时钢板发生弹性形变，产生的复位弹力就是夹持力的来源，松开手柄后，夹身依靠自身弹性复位，开口收窄，就会把夹在开口内的物料牢牢压紧。

　　再说钢丝手柄的设计，两根冷拔弹簧钢丝经过多次弯折成型，一端穿入夹身内卷的转轴边内，另一端弯折成方便手指施力的环形提手结构，钢丝的直径选择直接和夹持力挂钩：钢丝直径过细，捏合的时候手感偏软，夹身撑开幅度不足，没法夹持较厚的物料，而且长期使用后钢丝容易发生塑性变形，导致手柄松垮没法正常复位；钢丝直径过粗，捏合需要的力度太大，日常使用手感很差，而且会把夹身的撑开应力拉的过高，超过钢板的弹性极限后，夹身会出现永久变形，开口没法完全闭合，丧失夹持能力。建模的时候要特别注意钢丝和夹身转轴位的配合间隙，间隙留的太小，钢丝转动的时候会和夹身发生卡滞，捏合动作不顺畅；间隙留的太大，手柄会出现明显的晃动，使用的时候会有松散的异响，而且长期开合磨损后间隙会进一步放大，缩短产品使用寿命。

　　设计这类夹件的时候，首先要明确夹持厚度的边界范围，常规办公用的同类型夹件，最大夹持厚度一般在10mm到25mm区间，对应不同的夹身整体尺寸，夹身的高度、开口宽度、钢板厚度都要和目标夹持厚度匹配：比如适配20mm夹持厚度的规格，夹身整体高度一般在32mm左右，开口自然状态下的宽度在3mm左右，钢板厚度选用0.4mm左右的65Mn弹簧钢板，热处理后的硬度控制在HRC42-48区间，既能保证足够的弹性复位力，又不会因为硬度过高出现弯折断裂的问题。夹身的表面处理一般采用黑色电泳或者喷塑，一是提升防锈能力，二是形成的绝缘表层可以避免夹身和带电物件接触时出现导通问题，适配更多使用场景。

　　建模过程中要重点关注几个弯折处的圆角处理，不管是夹身的冲压弯折位置，还是钢丝的弯折拐点，都不能做成直角结构：钢板弯折处如果是直角，会产生严重的应力集中，反复开合几次之后弯折位置就会出现疲劳裂纹，最终断裂失效；钢丝弯折处做圆角处理一方面是避免应力集中，另一方面是消除锐边，提升使用时的触感，不会划伤手指。另外夹身和被夹持物料接触的两个平面，要保证足够的平面度，不能出现翘曲或者凹凸不平的问题，不然夹持的时候接触面积不足，摩擦力不够，很容易出现夹不紧、纸张滑落的问题。很多新手建模的时候容易忽略夹身自然状态下的预变形量，实际生产中夹身成型后，开口端是有一定预紧力的，也就是自然状态下开口是完全闭合甚至有一定的过盈量，这样才能保证夹持薄纸张的时候也有足够的压力，不会出现松脱。

　　从安装和适配的角度来说，这类夹件不需要额外的安装固定结构，属于手持式便携夹具，自身的结构就可以独立完成全部夹持动作，手柄除了作为施力结构之外，在夹好文件之后还可以把钢丝手柄向上翻折，贴靠在夹身表面，减少整体的占用空间，方便文件堆叠存放，翻折后的手柄也可以作为悬挂结构，把夹好的文件挂在墙面的挂钩或者文件架上，拓展了使用场景。建模的时候要验证手柄翻折的运动路径，确保翻折过程中钢丝不会和夹身发生干涉，翻折到贴靠位置的时候能有轻微的卡滞感，保证手柄不会自行滑落回原位。

　　很多人觉得这类小五金件没有什么设计含量，实际上从材料选型、结构力学优化到生产工艺的适配，每一处细节都经过了长期的市场验证，在保证功能可靠的前提下把成本控制到了极低的水平，这种用最少零件实现完整功能的设计思路，其实是非常值得结构设计从业者学习的，尤其是做小型夹持类工装、快速夹具设计的时候，可以直接参考这种弹性结构的设计逻辑，减少不必要的复杂机构，提升结构可靠性的同时降低制造成本。
