连杆式后轮转向传动机构设计

　　这套连杆式后轮转向传动结构，主要适配小型非道路轮式行走设备的后轮转向需求，常见应用场景包括小型厂区转运平板车、低速仓储作业代步车、小型园林作业机具、儿童电动游乐车辆等对转向空间要求紧凑、转向负载不大的轮式设备上，区别于传统前轮转向的布局，后轮转向的配置可以让设备在狭窄通道内获得更小的转弯半径，在仓储货架间、园林窄径作业时能够灵活调整行进方向，减少反复倒车调整的操作频次。

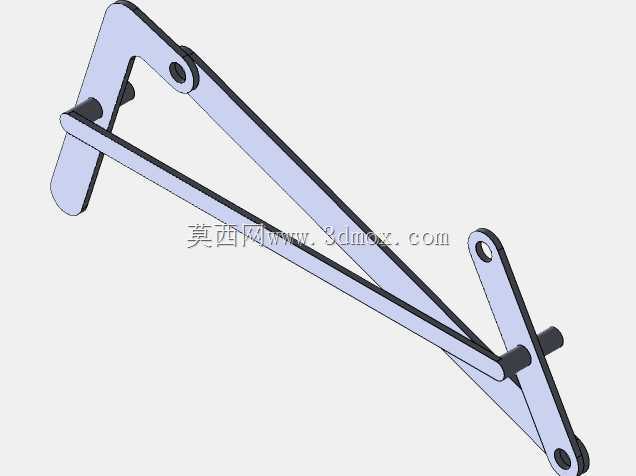

　　从实际功能实现来看，这套结构通过多组刚性连杆的铰接配合，将转向输入端的摆动动作同步传递到两侧后轮的转向节上，保证转向过程中两侧车轮按照阿克曼转向几何的轨迹要求偏转，避免轮胎出现侧滑拖磨的问题，整套传动链路没有采用齿轮、齿条这类加工精度要求高的部件，全部通过板状连杆与销轴铰接实现动力传递，铰接位置预留了标准衬套安装位，日常维护只需要定期检查铰接点的磨损情况，更换耐磨衬套即可，不需要复杂的调校作业，非常适合低成本小型行走设备的配套使用。

　　设计思路上，整套结构优先考虑了加工便利性与安装容错空间，所有连杆件都采用等厚度板材切割成型，不需要复杂的锻压或者铸造成型工艺，普通激光切割或者线切割设备就可以完成零件加工，铰接孔的位置公差控制在0.1mm范围内即可满足装配要求，不需要高精度的机加工工序。结构布局上，主动摆臂的输入端预留了与转向舵机、转向拉杆或者手动转向把的连接接口，安装孔采用长圆孔设计，可以在装配时微调连杆的初始位置，补偿车架焊接或者组装带来的尺寸误差，避免因为加工累积误差导致转向卡滞或者两侧转向角度不一致的问题。

　　安装边界方面，整套转向机构的横向安装宽度适配轮距在600mm到900mm之间的小型轮式设备，连杆的摆动平面距离车架安装面的垂直高度预留了足够的间隙，不会和车架上的电池仓、储物舱或者行走驱动电机产生运动干涉，转向动作的最大偏转角度可以达到单侧35度，对应的整车最小转弯半径可以控制在1.2米以内，完全满足狭窄作业场景的转向需求。铰接销轴全部采用标准圆柱销配合开口销防松的结构，不需要特殊的紧固件，日常拆装维护不需要专用工具，在野外或者无专业维修条件的作业场景下也可以快速完成故障零件的更换。

　　实际使用过程中，这套连杆结构的传动效率可以达到90%以上，转向输入端的操作力不需要额外的助力结构就可以轻松驱动转向动作，手动操作模式下转向把的操作力不超过15N，电动助力模式下只需要小扭矩舵机就可以驱动整套结构动作，不会出现转向迟滞或者卡滞的问题。结构的受力路径经过优化，转向过程中连杆承受的拉压载荷均匀分布在各个杆身上，没有应力集中的薄弱位置，在额定负载下长期使用不会出现连杆变形或者铰接点松旷的问题，所有铰接点的受力方向都沿着连杆的轴向传递，避免了销轴承受额外的弯曲载荷，大幅提升了整套结构的使用寿命。
