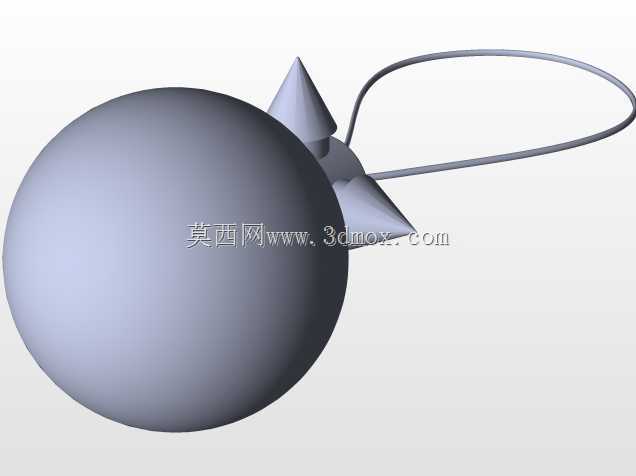

卡通风格球形引信爆炸装置三维结构

　　本次呈现的球形引信结构，最初是为安全实训场景开发的演示教具，区别于真实军工产品的复杂杀伤结构，整体采用圆润化无锐角的主体设计，避免实训过程中出现剐蹭划伤风险，同时完整还原了这类装置的核心触发逻辑结构，可用于安防科普、应急演练的场景展示，也可作为动画、游戏领域的道具资产原型，适配不同场景下的可视化展示需求。从结构设计逻辑来看，主体采用等壁厚球形壳体作为核心承载部分，球形结构的优势在于各向受力均匀，在作为演示教具放置时，无需额外设计支撑底座即可稳定停留，同时球形曲面的建模过程中，采用旋转凸台特征一次成型，壳体壁厚控制在均匀区间，既保证打印或加工时的结构强度，也不会因为壁厚过大导致整体重量超标，适配手持演示的使用需求。

　　引信部分的设计没有采用真实产品的复杂保险连锁结构，而是简化为三个对称分布的尖锥状触发凸台，凸台与球体衔接处做了圆弧过渡处理，避免应力集中导致的结构断裂，三个凸台沿球体顶部端面呈120度均匀分布，既还原了传统这类装置的视觉识别特征，也简化了建模过程中的阵列特征操作，后续修改参数时仅需调整单个凸台的尺寸即可完成整体结构的迭代。拉环组件采用柔性缆线与引信基座连接的结构，缆线部分建模时采用扫掠特征生成，路径为平滑的圆弧曲线，避免出现硬折弯导致的视觉失真，拉环本身为闭合圆环结构，截面直径与缆线直径保持一致，衔接处做了融合过渡处理，不会出现衔接断层的视觉问题。从安装边界与尺寸适配角度来看，整体结构的最大外轮廓由球体直径、引信凸台高度、

　　拉环展开最大半径三个参数共同决定，球体直径作为核心基准尺寸，其余结构均以该尺寸为基准做比例缩放，方便不同使用场景下的等比例调整：如果用于桌面展示的小尺寸教具，可将球体直径控制在80-100mm区间，此时拉环展开后的最大外伸尺寸不超过球体直径的1.2倍，不会占用过多桌面空间；如果用于大型场景的展示道具，可将球体直径放大至300-500mm，此时引信凸台的高度同步放大，保证远距离观看时的结构识别度。结构装配逻辑上，所有部件均采用同轴度基准对齐，引信基座与球体顶部的安装孔采用间隙配合设计，方便拆装演示内部的触发结构原理，拉环与缆线、缆线与引信基座的衔接处均做了圆角处理，不存在尖锐边角，符合教具类产品的安全设计规范。建模过程中，

　　所有曲面均做了曲率连续检查，避免出现曲面褶皱、法线反转的问题，可直接导出用于渲染、3D打印或者导入引擎做交互开发，不同部件可单独拆分赋予材质，比如球体部分做金属哑光材质、引信凸台做深色防锈材质、拉环缆线做包塑钢丝材质，快速实现不同风格的视觉效果。在实际实训应用中，该结构可配合触发演示机构，模拟拉环拔出后的触发状态，帮助参训人员快速识别这类装置的外观特征，掌握正确的处置流程，区别于真实产品的危险性，该简化结构无任何实际杀伤能力，所有可动部件均做了行程限位，不会出现部件脱落导致的误食、划伤风险，适配各类面向公众的科普展示场景。从建模工程性角度来看，整个结构没有复杂的异形曲面，所有特征均可通过基础的拉伸、旋转、扫掠、阵列命令完成，参数化建模的逻辑清晰，后续修改尺寸时仅需调整球体基准直径的参数，其余关联特征即可自动更新，无需重新绘制草图，大幅提升了结构迭代的效率，对于刚接触三维建模的学习者来说，也可以通过该模型练习基础特征的操作逻辑，理解基准轴、阵列、配合关系的实际应用方法。
