L型带筋腰孔安装支座结构设计

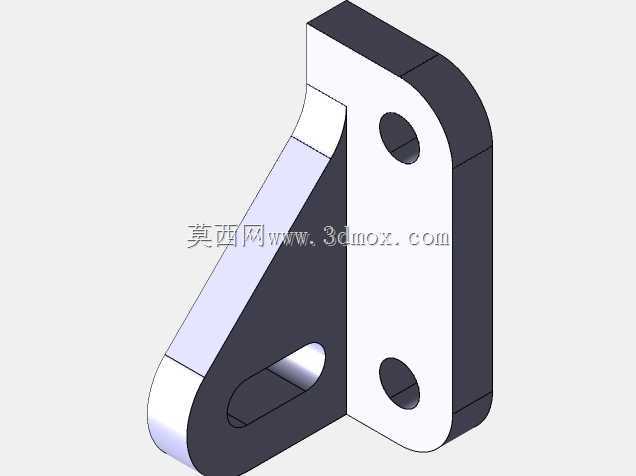

　　在轻工自动化输送线、小型专用工装台架、教学实训考核设备的结构搭建场景里，这类带加强筋的L型安装支座是十分常见的受力支撑构件，主要承担垂直方向的载荷承载与水平方向的安装定位作用，区别于普通平板式支座的单薄结构，斜向加强筋的设计让整个构件在承受偏载、冲击载荷时的抗形变能力有明显提升，很多学生建模考核、基础零件测绘练习也会选用这类结构作为实操题目，因为它涵盖了拉伸、切除、筋特征、圆角过渡等多个基础建模指令的应用，同时也能让学习者直观理解机械结构里“力流路径最短”的设计逻辑。

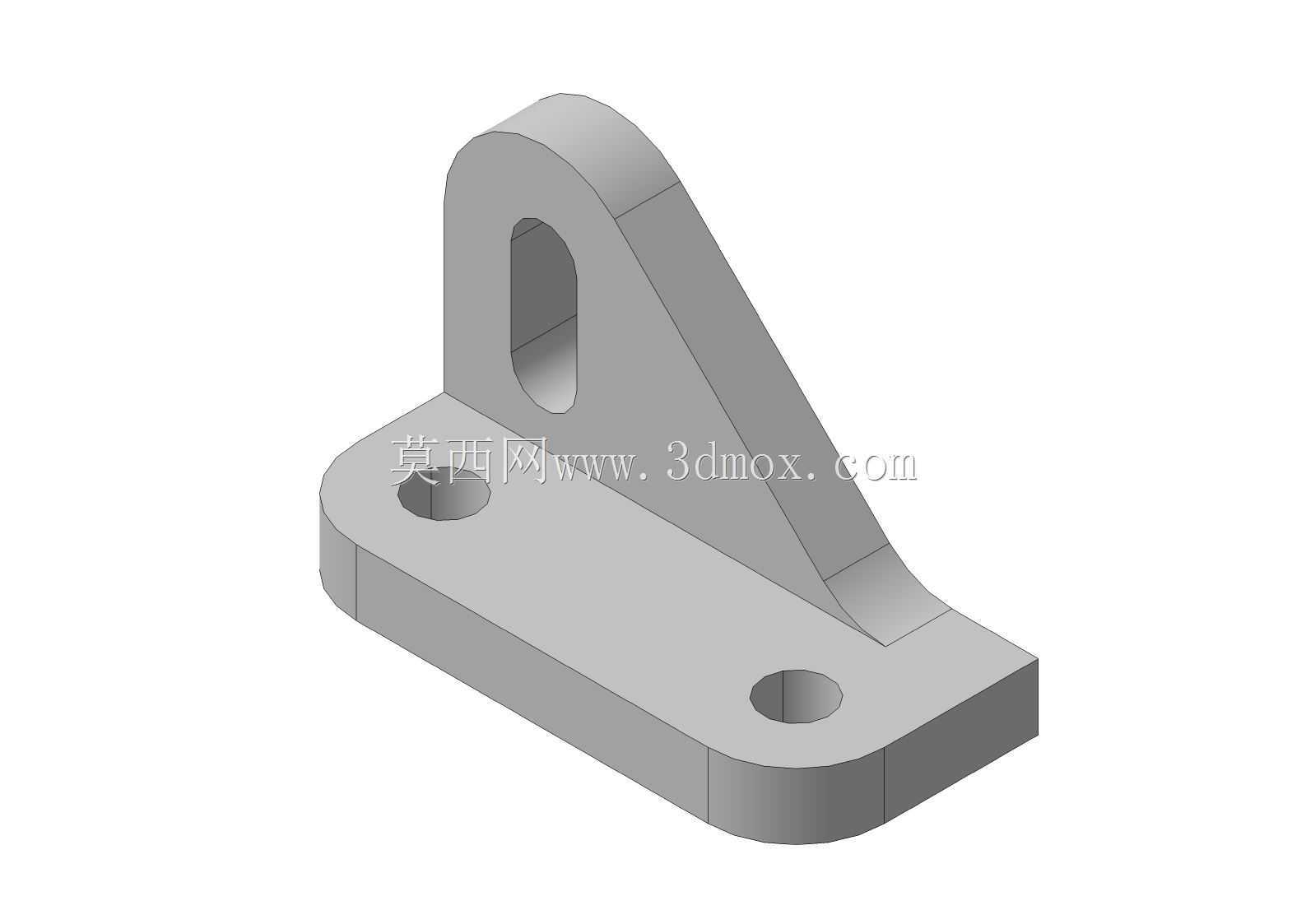

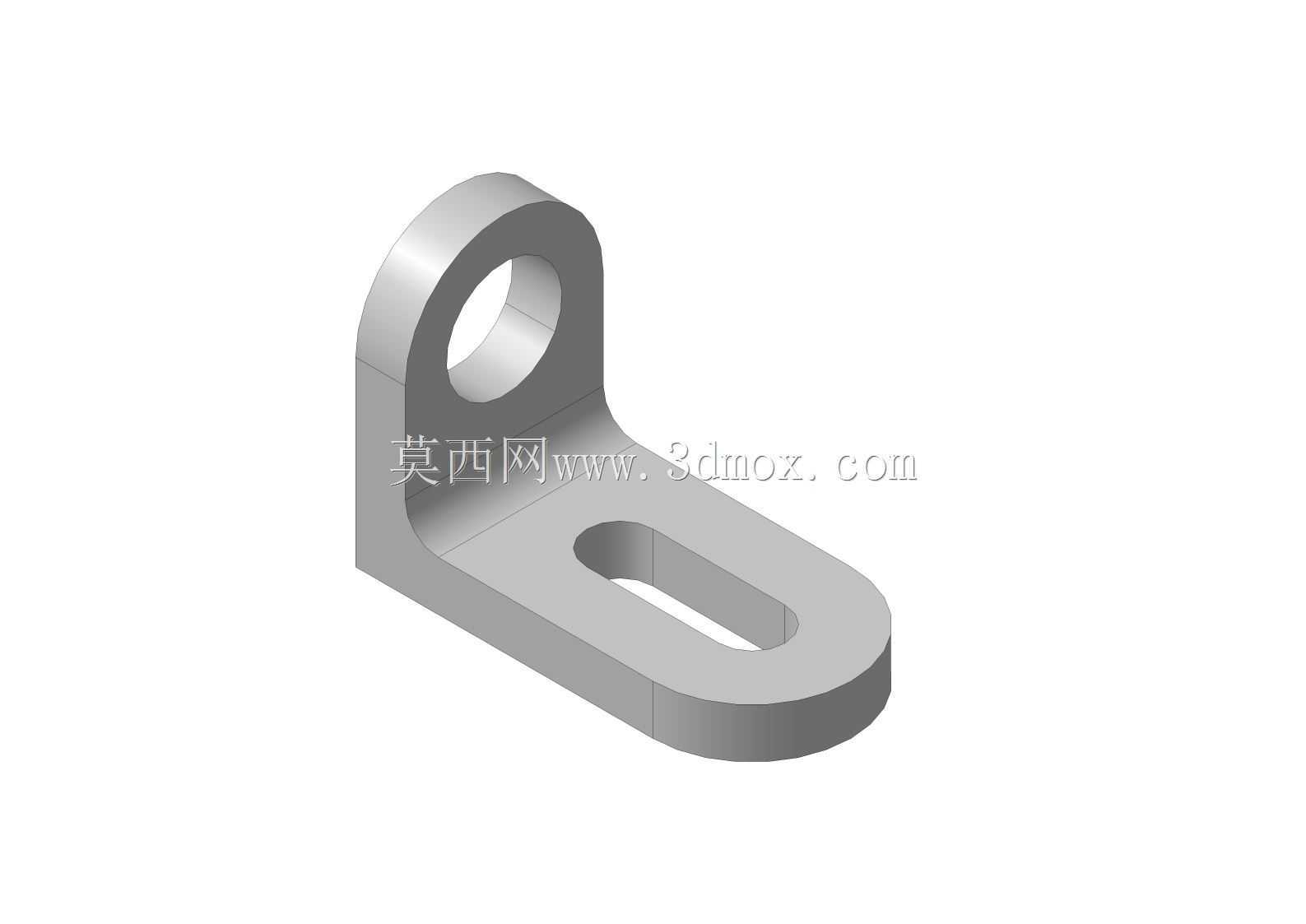

　　从实际安装边界来看，该支座的水平底板为两端带半圆头的长圆形结构，两个同轴的安装通孔分别布置在底板两端的半圆中心位置，安装时可通过螺栓穿过这两个孔，将支座整体固定在设备的安装基面、型材框架台面或者工装基板上，孔位的间距经过适配常规的工业铝型材槽距、通用安装板孔系设计，不需要额外做扩孔或者转接板就能完成装配，底板的厚度经过受力校核，在承受常规100kg以内的垂直静载时不会出现明显的下凹形变，底板与立板衔接的位置做了等半径的内圆角过渡，既可以消除加工时的应力集中问题，也能避免直角位置在装配时刮伤操作人员或者干涉相邻零件的安装。

　　垂直立板上开设的长圆形腰孔是这个支座的核心功能结构，区别于圆孔的固定安装位置限制，腰孔可以让被支撑的零部件在垂直方向上有一定的调节余量，在装配调试时能够根据实际的装配公差调整安装高度，补偿加工误差带来的装配错位问题，立板的顶部同样做了半圆头过渡，避免尖锐边角带来的安全隐患，连接底板与立板的三角形加强筋从立板中下部一直延伸到底板的中部位置，筋板的厚度与立板、底板的壁厚保持合理的比例，不会因为筋板过厚导致注塑或者铸造加工时出现缩痕，也不会因为筋板过薄无法起到有效的加强作用，整个构件的所有外棱边都做了小尺寸的倒角或者圆角处理，符合机械零件的通用设计规范。

　　在实际设备应用中，这类支座常用来安装小型传感器支架、气动元件安装板、小型导向轴的端部支撑、传送带侧边的挡条固定座，在教学实训场景里，它也是三维建模技能考核的典型题目，能够全面考察学习者对基础特征建模、工程细节处理、结构受力逻辑的掌握程度，建模过程中需要注意腰孔的拔模角度、筋特征的生成方向、圆角的先后顺序，很多初学者容易在做筋特征时出现生成失败、厚度方向错位的问题，本质上是对筋特征的草绘平面、材料填充方向的逻辑理解不到位，而这类零件的建模练习刚好能针对性强化这部分的操作能力。

　　从加工适配性来看，这个结构既可以采用铝合金铣削加工做小批量的定制件，也可以采用压铸工艺做批量生产，还能通过3D打印做快速样件验证，不同加工工艺下只需要微调对应的壁厚、圆角参数就能满足工艺要求，不需要对整体结构做大幅度改动，这也是这类通用支撑支座的设计优势——结构形式简单，受力逻辑清晰，适配多种加工工艺，能够在不同的设备场景里快速复用，减少重复设计的工作量。很多设计人员在做小型设备的结构搭建时，会优先选用这类成熟的支座结构，不需要从零开始做受力验算和结构优化，只需要根据实际的载荷大小、安装空间调整对应的尺寸参数，就能快速完成结构设计，大幅缩短设备的研发周期。
