手动式硬币压印铸造设备结构设计

　　这款手动铸币设备主要面向小批量纪念章、定制金属币的压印成型场景，常见于文创工作室、手工体验工坊、小批量定制礼品生产环节，区别于工业级高速铸币设备，其无需外接动力源，依靠人力输入即可完成金属坯饼的双面压印作业，适配厚度1-3mm、直径15-35mm的铜质、铝质、银质软金属坯料，压印过程中可同步完成坯料正反两面的图案、文字压制成型，无需二次翻面作业。

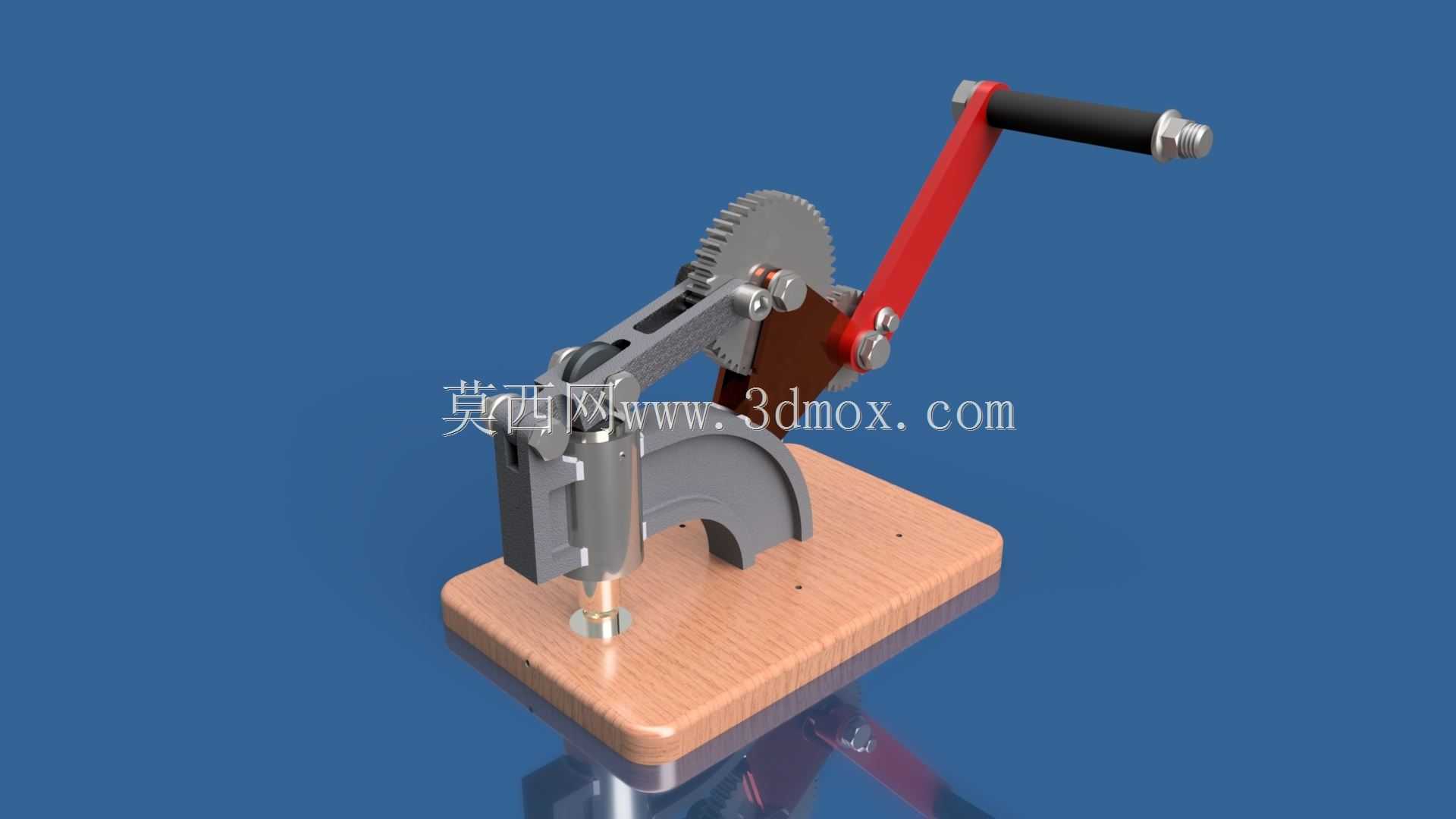

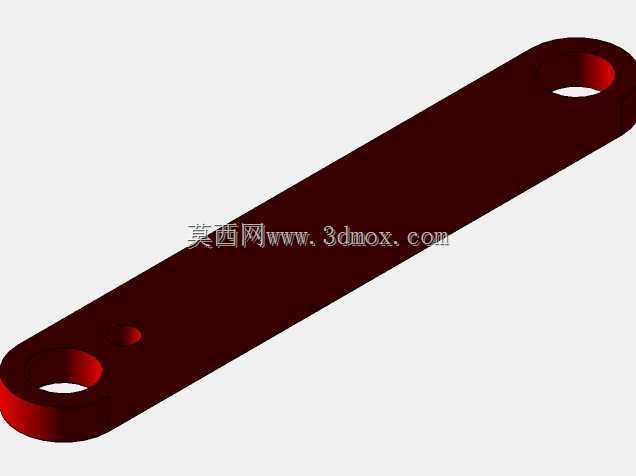

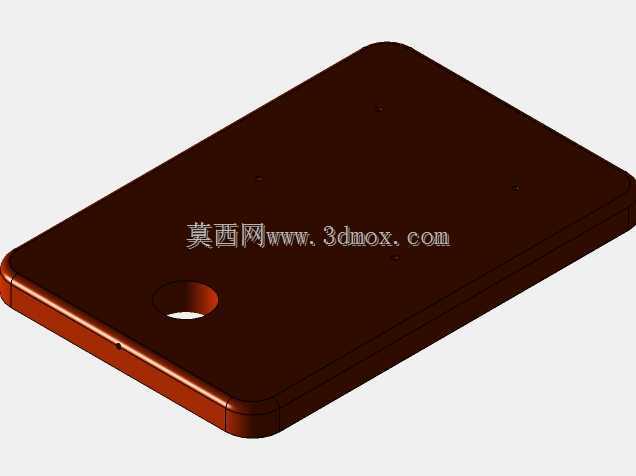

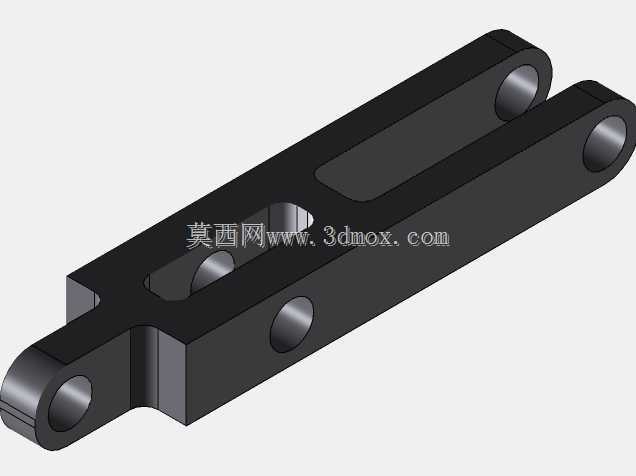

　　从结构设计逻辑来看，设备采用杠杆增力搭配齿轮传动的力放大方案，操作端的带防滑套手柄通过曲柄结构连接齿轮传动副，大传动比的齿轮组可将人手施加的手柄扭矩放大数十倍，最终传递至垂直布置的压印冲头位置，冲头与下方固定模具座同轴度控制在0.02mm以内，避免压印过程中出现图案错位、边部厚薄不均的问题。设备的承载基座采用实木多层板材质，既能够吸收压印瞬间的冲击振动，避免刚性底座带来的噪音与零件松动问题，同时平整的底面可直接放置在常规工作台面上使用，无需额外打膨胀螺栓固定，整体占用台面尺寸约220mm×180mm，不含手柄的主体高度约210mm，手柄展开后的最大操作回转半径为280mm，安装使用时仅需预留半径300mm的操作空间即可，不会占用过多工位面积。

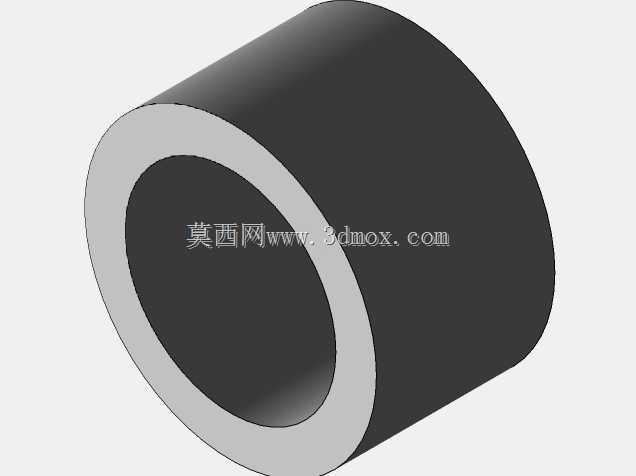

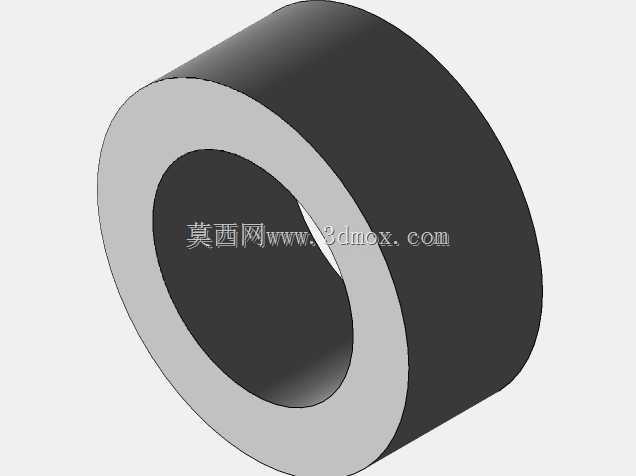

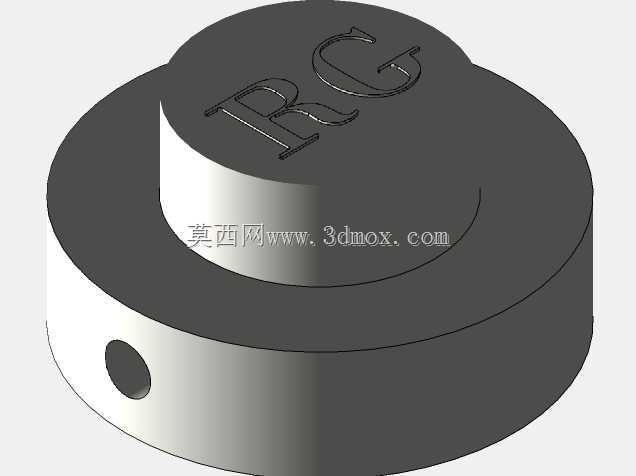

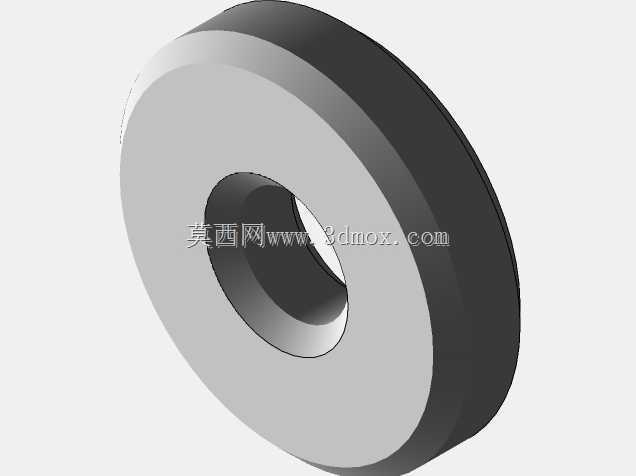

　　在功能细节设计上，冲头与模具座采用快拆式定位结构，更换不同图案的模具时仅需松开侧面的紧定螺钉即可完成模具换装，无需拆解整个传动结构，单套模具更换时间可控制在2分钟以内，适配多品种小批量的快速切换生产需求。传动部位的铰接点均配置了自润滑铜套，长期手动操作下不会出现卡滞、磨损晃量过大的问题，齿轮副的侧隙控制在0.1mm以内，既保证传动顺畅无卡滞，又避免反向间隙过大导致的压印深度不均问题。设备的机架部分采用弯折钢板焊接成型，关键受力位置做了加厚处理，经受力校核可承受最大15kN的压印力，完全满足软金属硬币压印的力值需求，不会出现受力变形、机架开裂的问题。

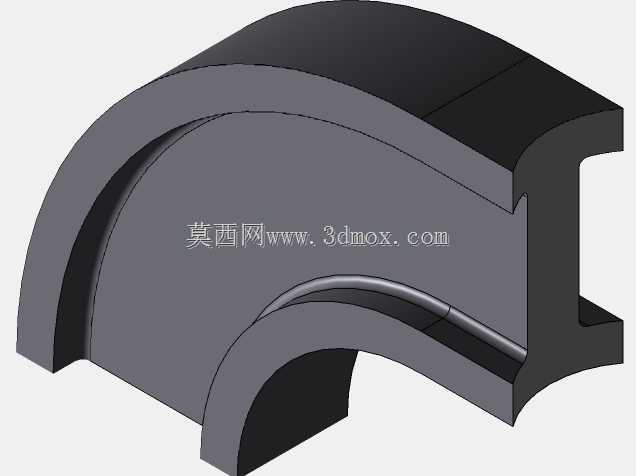

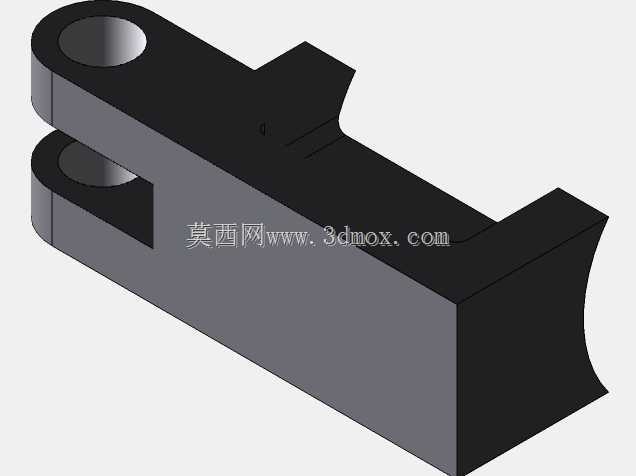

　　实际使用过程中，操作人员仅需将退火处理后的金属坯饼放置在下方模具的定位凹槽内，扳动手柄完成一次下压行程即可完成硬币的双面压印，松开手柄后复位弹簧会带动冲头自动回位，即可取出成型后的成品，单次作业周期不超过5秒，熟练操作下每小时可完成600枚左右的硬币压制作业。设备的弧形导向板可限制冲头的下行极限位置，保证每次压印的深度一致，避免压印力过大导致模具损坏、或者压印力不足导致图案模糊的问题，同时导向板表面做了淬火处理，长期与冲头滑块摩擦也不会出现磨损凹槽，保证冲头运动的直线度长期稳定。

　　从建模设计的角度来看，该设备的所有零件均做了可制造性校核，钣金件的折弯半径、板材厚度均符合常规钣金加工工艺要求，机加工零件的公差配合选用基孔制间隙配合与过渡配合的常规公差带，无需特殊加工工艺即可完成所有零件的加工制造，齿轮参数采用标准模数设计，可直接选用标准齿轮加工参数生产，无需定制特殊齿形。整体装配逻辑遵循从下到上的装配顺序，基座、模具座、机架、传动齿轮、手柄、冲头组件依次装配，所有紧固件均采用标准内六角螺丝，装配过程无需特殊工装，普通钳工工具即可完成整机组装，组装完成后仅需调整齿轮啮合间隙、冲头同轴度即可投入使用，后期维护仅需定期在铰接点、齿轮啮合位置涂抹润滑脂即可，无复杂的维护保养要求。
