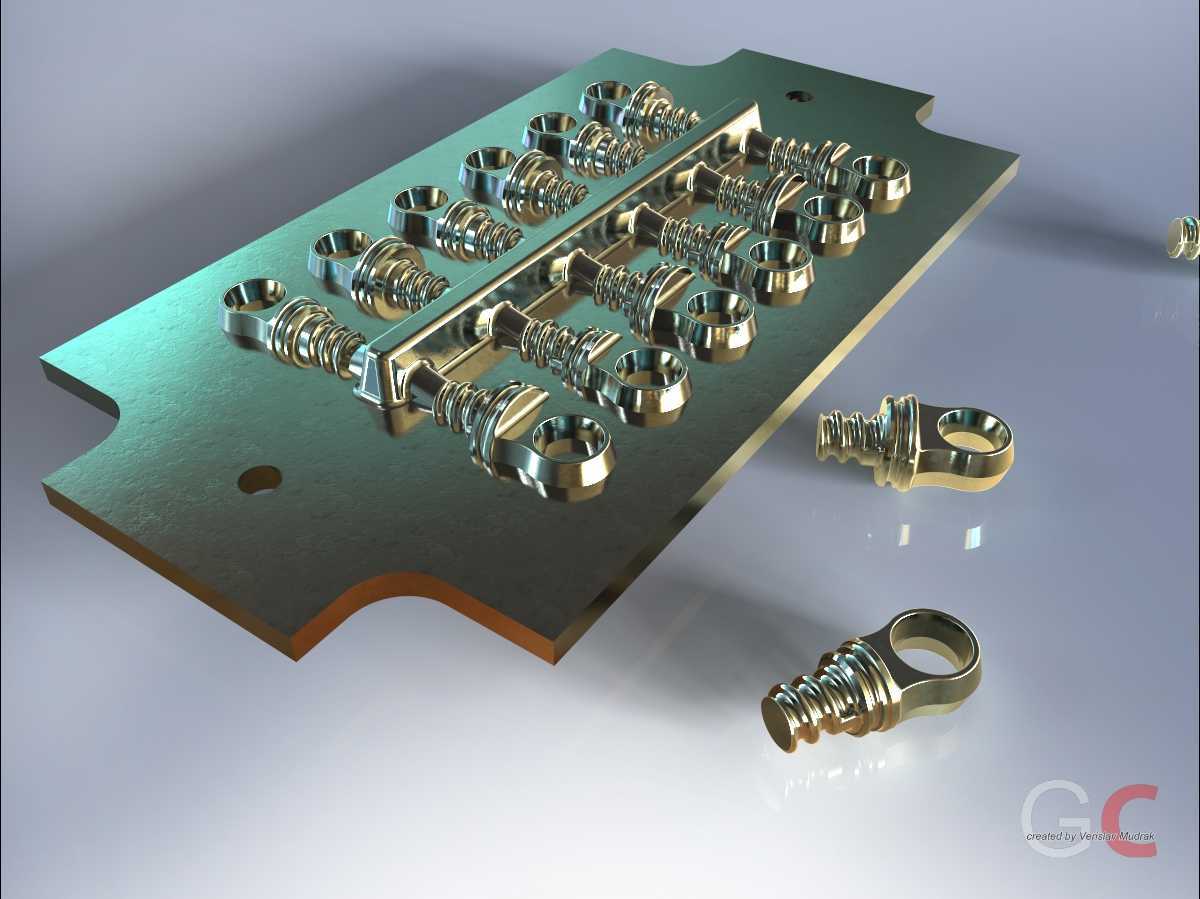

在砂型铸造的批量生产环节里,这类匹配板是直接对接减震器小规格金属零件成型的核心工装载体,和常规单型腔模板不同,它采用多型腔阵列排布的结构设计,单次合模即可完成十余个减震器连接端零件的砂型成型,能大幅降低单件零件的造型耗时,适配中小尺寸减震器金属接头类零件的批量铸造需求。这类匹配板的应用场景集中在汽车、通用动力设备的减震组件生产工段,减震器上的这类带吊环的接头零件,属于减震总成里的受力连接部件,工作时要承接减震主体和安装基座之间的交变载荷,铸件内部不能有缩松、砂眼这类缺陷,否则长期受载会出现断裂失效,所以匹配板的型腔排布、浇道预留位置,都会直接影响最终铸件的成型质量。从结构设计逻辑来看,板体本身选用了带定位缺口的平板式结构,

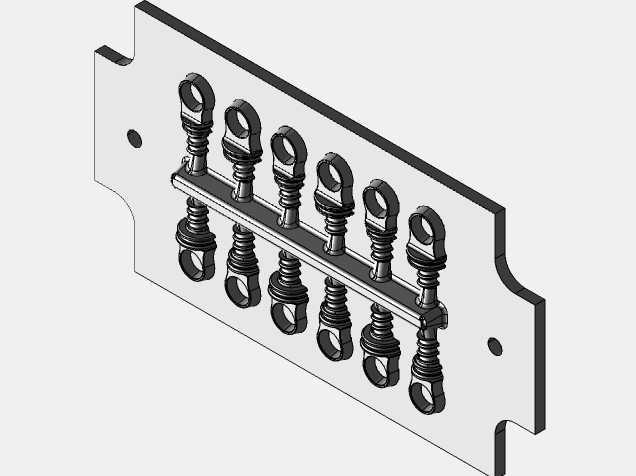

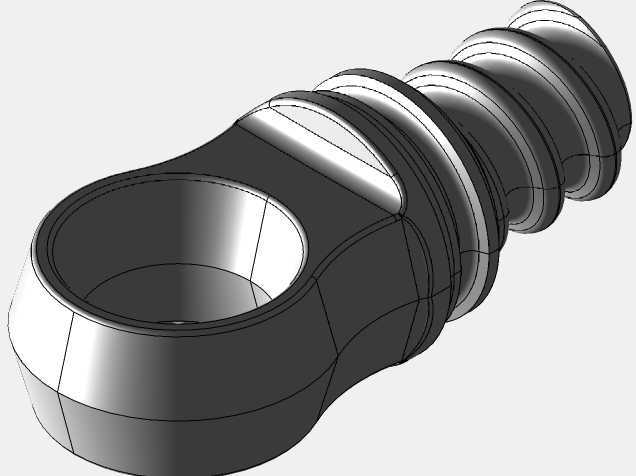

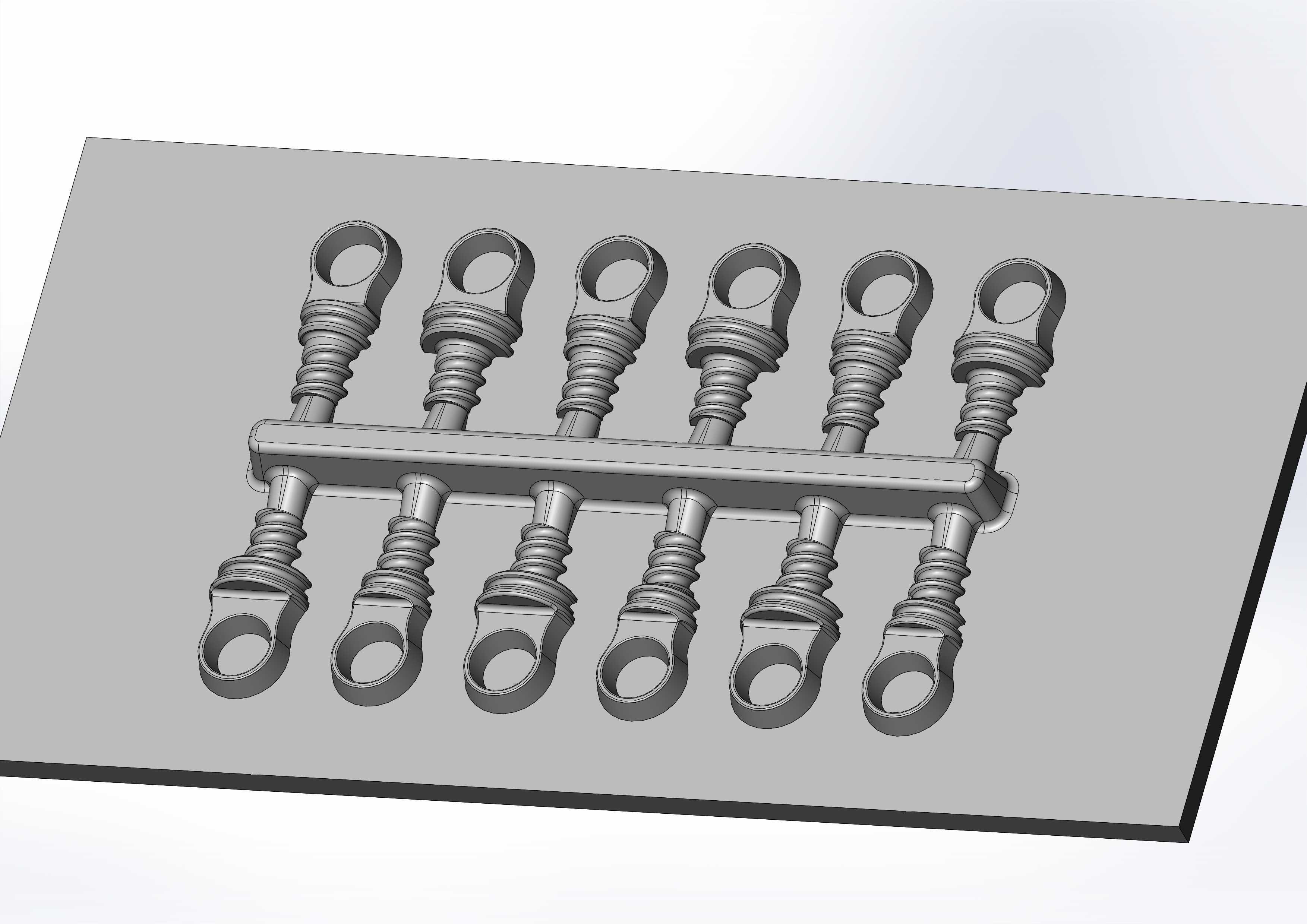

边缘的异形缺口是和造型机工作台的定位销做适配的,安装时不需要额外做位置找正,直接卡入定位结构就能保证上下模的合模同轴度,避免错箱问题。板面上的每个型腔都对应一个减震器接头零件的外形轮廓,型腔之间预留了统一宽度的浇道槽位置,金属液注入后可以通过横浇道均匀分配到每个型腔内,保证各个型腔的充型速度一致,避免局部充型不足或者冷隔缺陷。板体上的两个小圆孔是锁紧孔,匹配造型机的压紧机构,在填砂、振实的过程中能把模板牢牢固定在工作台上,不会因为振击力出现移位,保证砂型的尺寸精度。每个型腔的端部都对应零件的吊环结构位置,这个部位是零件后续装配时的铰接受力点,所以型腔在这个位置的轮廓精度要求最高,建模时特意做了0.8度的拔模斜度,

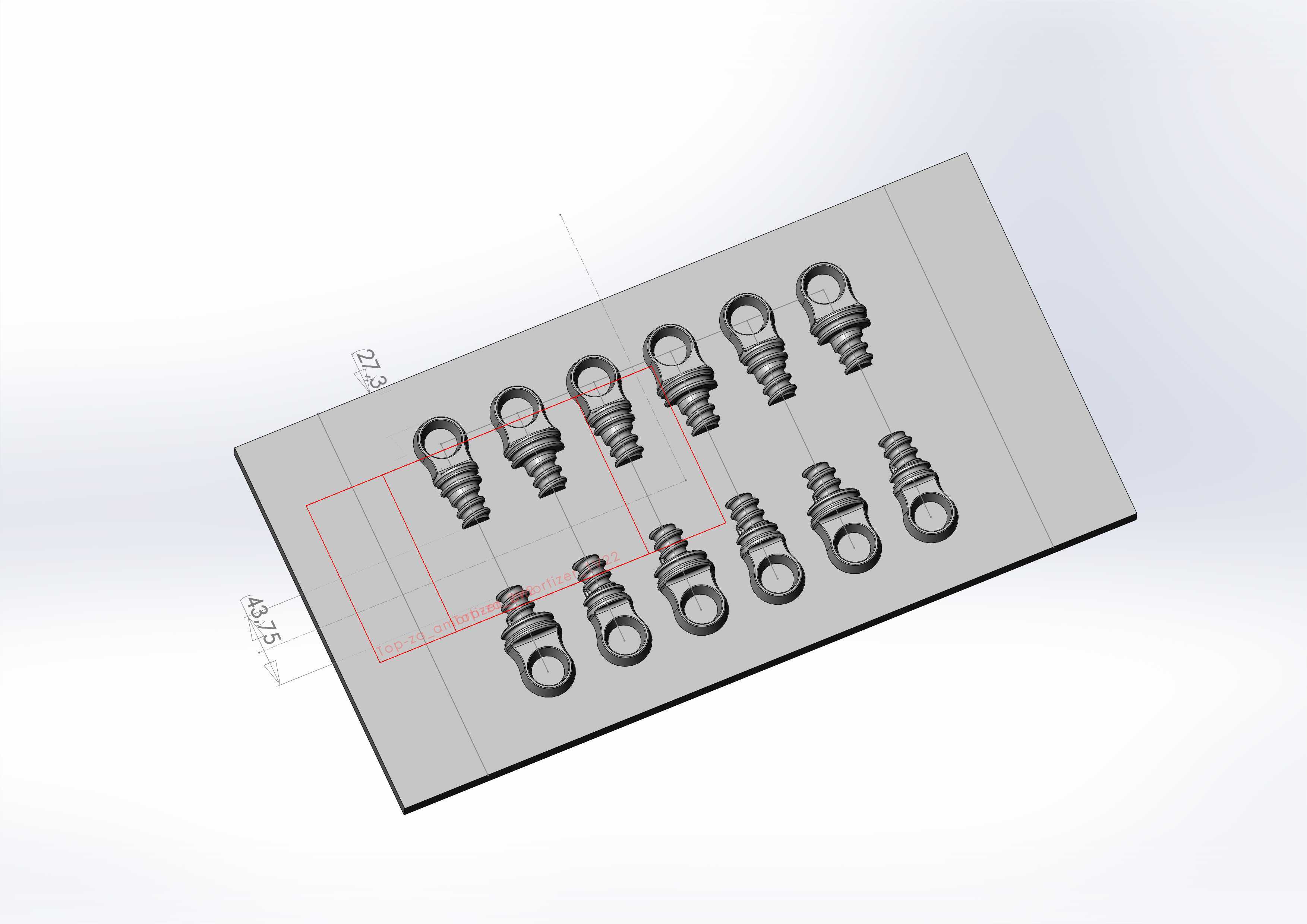

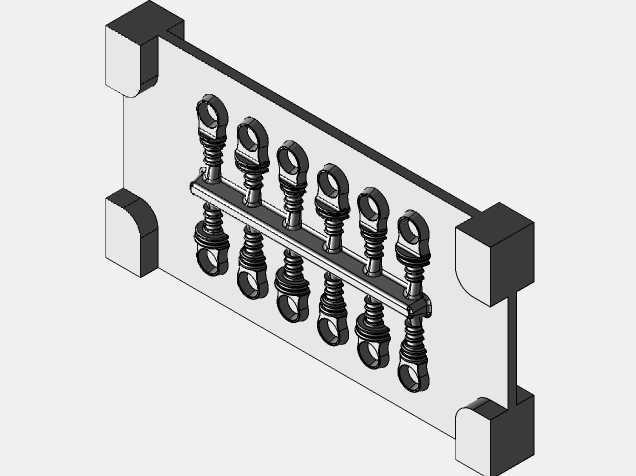

既方便起模时不会刮坏砂型的型腔表面,也能保证铸件吊环部位的尺寸公差控制在铸造允许的范围内,减少后续机加工的余量。板体的厚度做了等强度设计,中间区域因为型腔排布密集,预留了足够的结构厚度避免长期受振击出现变形,边缘非型腔区域做了适度的减薄,在保证整体刚性的前提下降低模板自身重量,方便工装更换时的搬运操作。在实际生产使用中,这类匹配板要和对应的上模框、下模框配合使用,填砂时先把匹配板固定在造型机工作台上,套上模框后填入型砂,经过振实、刮平、起模步骤后,就能得到带多个零件型腔的砂型,后续经过合模、浇注、冷却落砂,就能得到成型的减震器接头铸件毛坯。设计这类模板的时候,首先要核算所有型腔的投影总面积,匹配造型机的最大允许合模尺寸,
不能超出设备的安装边界,同时要保证各个型腔到主浇道的距离差值控制在合理范围内,避免金属液流程差过大导致的充型时序差异。另外,型腔之间的间隔距离也要做精准核算,间隔太小会导致砂型的型腔壁强度不足,浇注时容易被金属液冲穿造成串腔,间隔太大则会浪费模板的有效使用面积,降低单次造型的产出效率。板体边缘的让位缺口,除了定位功能之外,也兼顾了起模时的排气需求,让砂型和模板分离的过程中,空气能快速进入缝隙,避免形成负压导致砂型局部脱落。针对减震器零件的结构特点,每个型腔在零件的螺纹段位置都做了局部的余量预留,因为这个部位后续要加工外螺纹,铸件毛坯不需要做到最终尺寸,只需要留足均匀的加工余量即可,这样也能降低模板型腔的加工难度,同时减少铸造时这个细窄部位的充型难度。在日常生产维护中,这类匹配板的工作面要定期做清洁检查,避免残留的型砂结块刮伤型腔轮廓,每次合模前要确认定位缺口和工作台定位销的配合间隙,间隙过大时要及时更换定位套,防止错箱导致的铸件尺寸超差。
