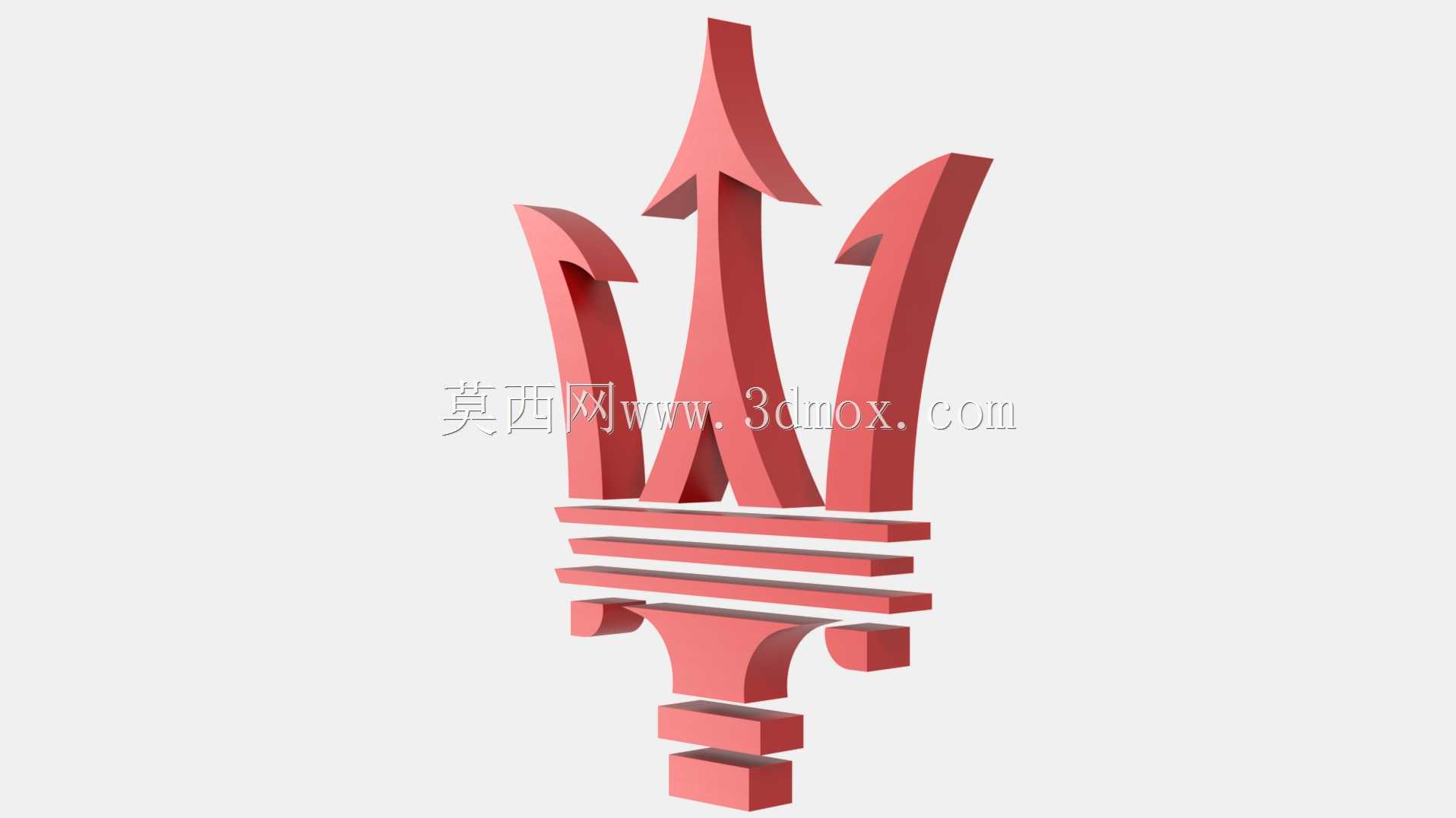

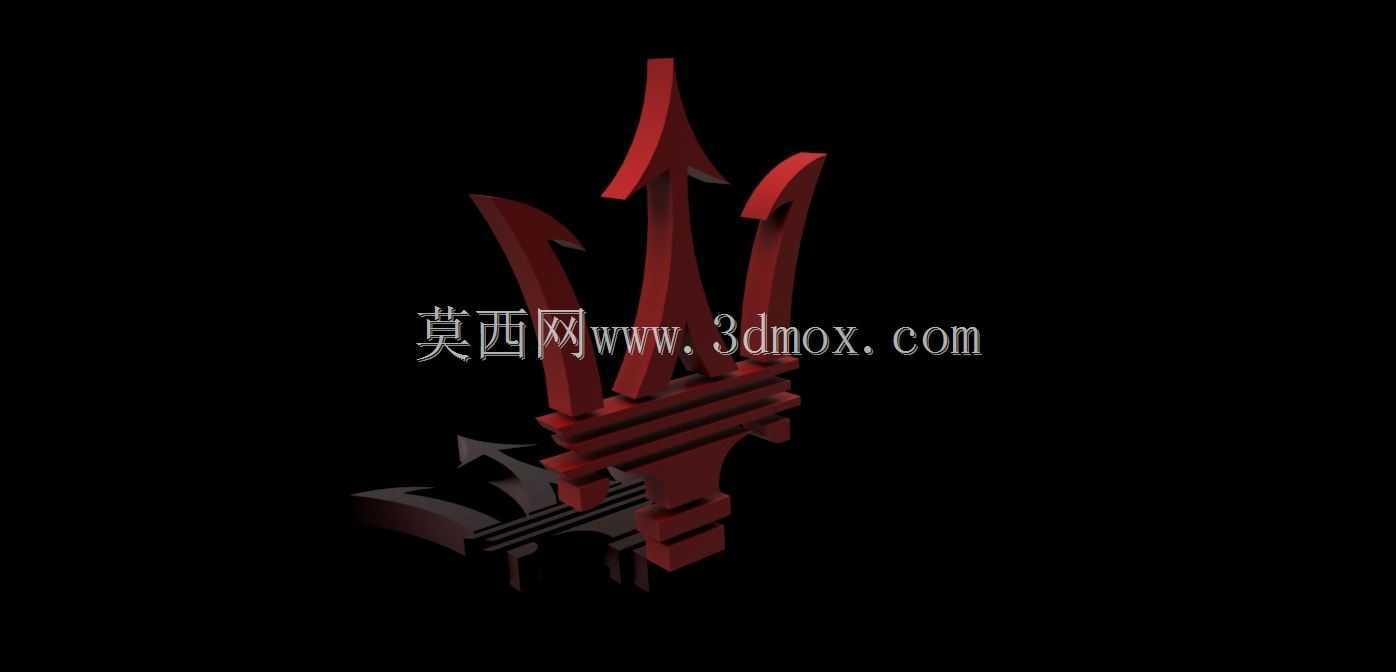

玛莎拉蒂三叉戟车标立体造型结构

　　做汽车外饰标识结构设计的时候，这类豪华品牌的立标结构是很典型的曲面建模练习载体，同时也能直接对应实车装配的工程需求。先从实际应用场景说，这类车标一般装配在车辆前脸中网居中位置、车尾行李箱盖外板居中位置，还有部分高配车型的C柱外饰板、轮毂中心盖位置也会用到同造型的缩小版本，不同安装位置的标识，对背面安装结构的要求完全不一样，中网位置的立标需要考虑高速行驶时的风阻载荷，还要兼顾行人碰撞保护的溃缩要求，尾标则需要兼顾粘贴强度和洗车时的高压水冲击耐受能力，轮毂位置的小尺寸标识还要考虑旋转时的动平衡影响，不能因为标识的重量偏差导致轮毂高速抖动。

　　从设计思路上拆解这个三叉戟造型，首先要还原品牌标识的比例特征，三个叉齿的长度比例、倾斜角度、叉齿之间的间距，还有底部基座的层叠结构，都要严格对齐品牌视觉规范，不能出现比例走形的问题。建模的时候先做草绘轮廓，把正视图的三叉戟外轮廓勾勒出来，再通过投影曲线把轮廓映射到不同高度的基准面上，因为这个立标不是平面结构，三个叉齿是有前后错落的高度差的，中间的主叉齿高度最高，两侧的叉齿依次降低，而且每个叉齿都做了侧边的拔模斜度，不是等厚的片体，这样做出来的实体才有厚重的金属质感，不会显得单薄。底部的基座是多层阶梯式的结构，每一层的边缘都做了微小的圆角过渡，模拟真实金属徽标的铣削加工质感，同时基座的背面要预留安装结构的位置，如果是粘贴式的尾标，背面要做平整的粘贴面，预留3M胶的粘贴槽，避免胶层外露影响外观；如果是卡扣式的中网立标，背面要设计带倒刺的卡扣结构，对应中网安装孔的尺寸，还要在卡扣周围设计一圈密封胶圈的安装槽，防止洗车或者雨天的时候水顺着安装孔流进中网内部的电路区域。

　　再说到外形尺寸和安装边界，常规前脸中网位置的这个立标，整体高度一般控制在80mm到120mm之间，宽度在60mm到90mm之间，整体突出安装面的高度不超过35mm，这个高度是经过行人碰撞测试验证的，一旦发生行人碰撞接触，立标会在达到设定载荷的时候断裂溃缩，不会对行人造成额外的穿刺伤害。尾标位置的同造型标识尺寸会小一些，整体高度一般在40mm到60mm之间，背面完全平整，没有突出的卡扣结构，整体厚度控制在3mm到5mm之间，粘贴之后和尾门钣金的间隙不超过0.2mm，避免积灰或者出现粘贴不牢的翘边问题。轮毂中心盖的标识尺寸最小，直径一般在50mm到65mm之间，背面设计卡接结构卡在轮毂中心盖的预留槽里，整体重量控制在5g以内，避免影响轮毂的动平衡精度。

　　从功能特性上来说，这个立体徽标除了品牌识别的作用，结构设计上还要考虑耐候性，因为长期暴露在车外，要耐受高低温变化、紫外线照射、雨水腐蚀还有路面碎石的冲击，所以建模的时候所有的外表面都要做连续的曲率过渡，不能有尖锐的棱角，一方面是避免应力集中导致使用过程中出现开裂，另一方面光滑的曲面也更方便后续的表面处理，不管是做镀铬、真空镀膜还是金属烤漆，连续的曲面都能获得更均匀的表面处理效果，不会出现积漆或者镀层不均匀的问题。另外三个叉齿的根部位置要做加强筋结构，因为叉齿是向外伸出的悬臂结构，车辆行驶过程中的振动还有外力触碰都可能导致叉齿断裂，加强筋要做在背面，从外观看不到，不会破坏标识的整体外观，同时能把叉齿的结构强度提升40%以上，满足日常使用的强度要求。

　　建模过程中还要注意拔模角度的设置，如果这个标识是采用注塑工艺生产再做表面处理，所有顺着脱模方向的面都要设置至少1.5度的拔模斜度，避免脱模的时候出现表面拉伤，影响外观质量。如果是采用金属压铸工艺生产，拔模斜度可以适当缩小到1度左右，但是要注意壁厚的均匀性，整个标识的壁厚要控制在2mm到3mm之间，不能出现局部壁厚过厚的位置，否则压铸或者注塑的时候会出现缩痕，影响表面平整度。基座和叉齿连接的位置要做圆角过渡，避免应力集中，圆角半径一般不小于0.5mm，既不影响整体的造型锐利感，又能提升结构强度。

　　实际装车匹配的时候，还要考虑和周边零件的间隙，比如中网位置的立标，安装之后和中网格栅的间隙要均匀控制在2mm到3mm之间，不能出现和格栅干涉的问题，同时安装定位要准确，和整车的纵向中心面偏差不能超过0.5mm，否则从正面看会出现标识歪掉的视觉问题，影响整车的精致感。尾标位置的标识安装的时候，要和尾门的特征线对齐，比如和尾门的镀铬饰条居中对齐，偏差同样要控制在0.5mm以内，这就要求建模的时候在标识背面做定位小凸点，对应尾门钣金上的定位孔，安装的时候直接卡入定位，不用反复调整位置，提升装配效率。
