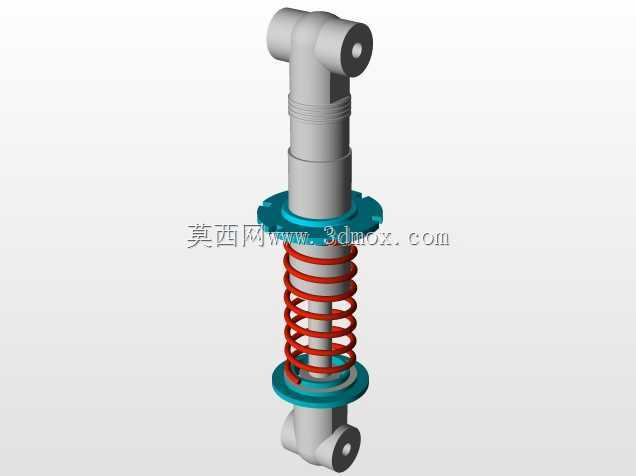

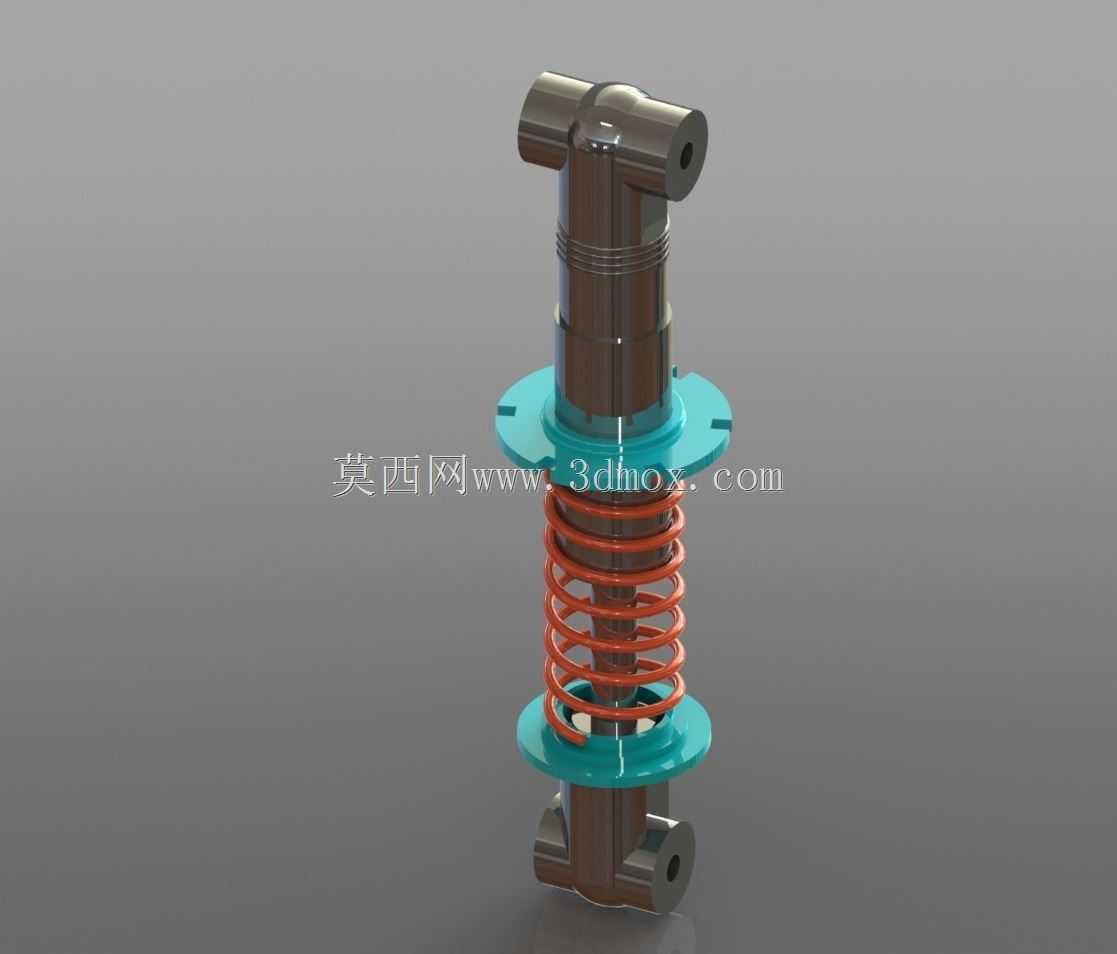

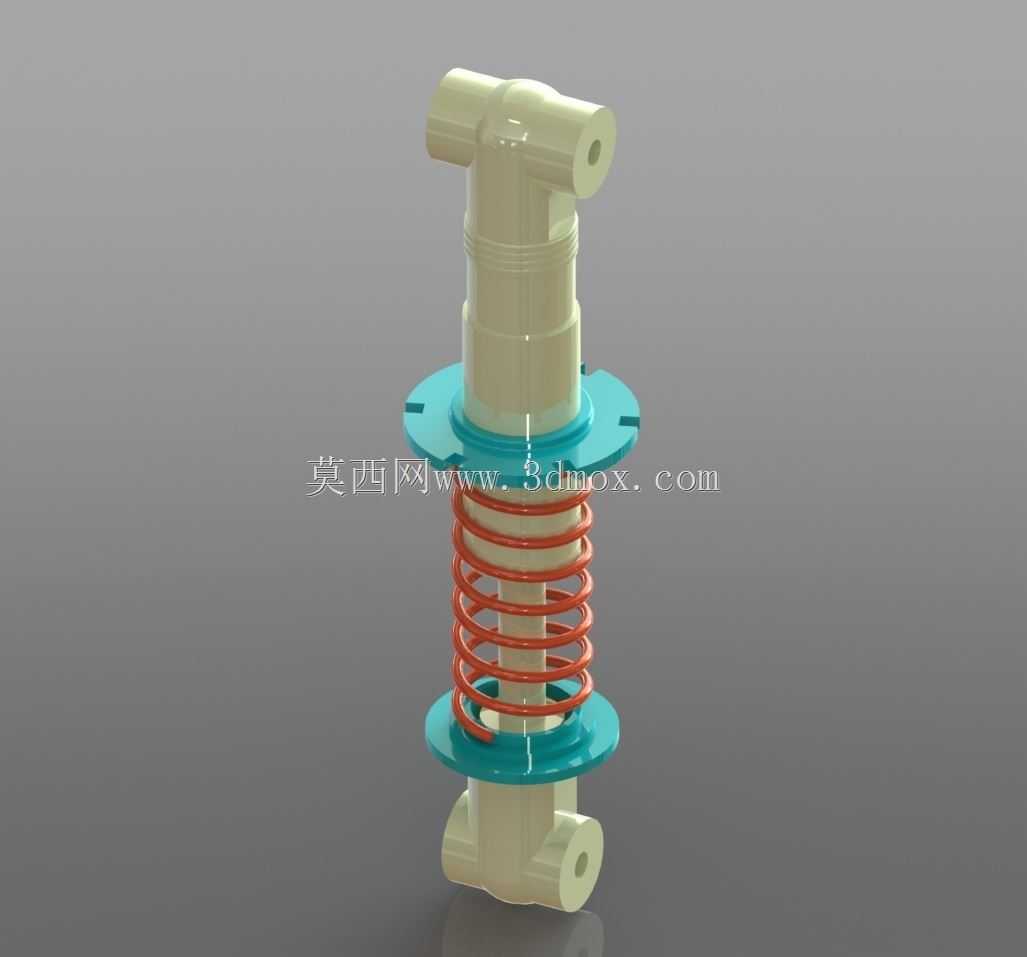

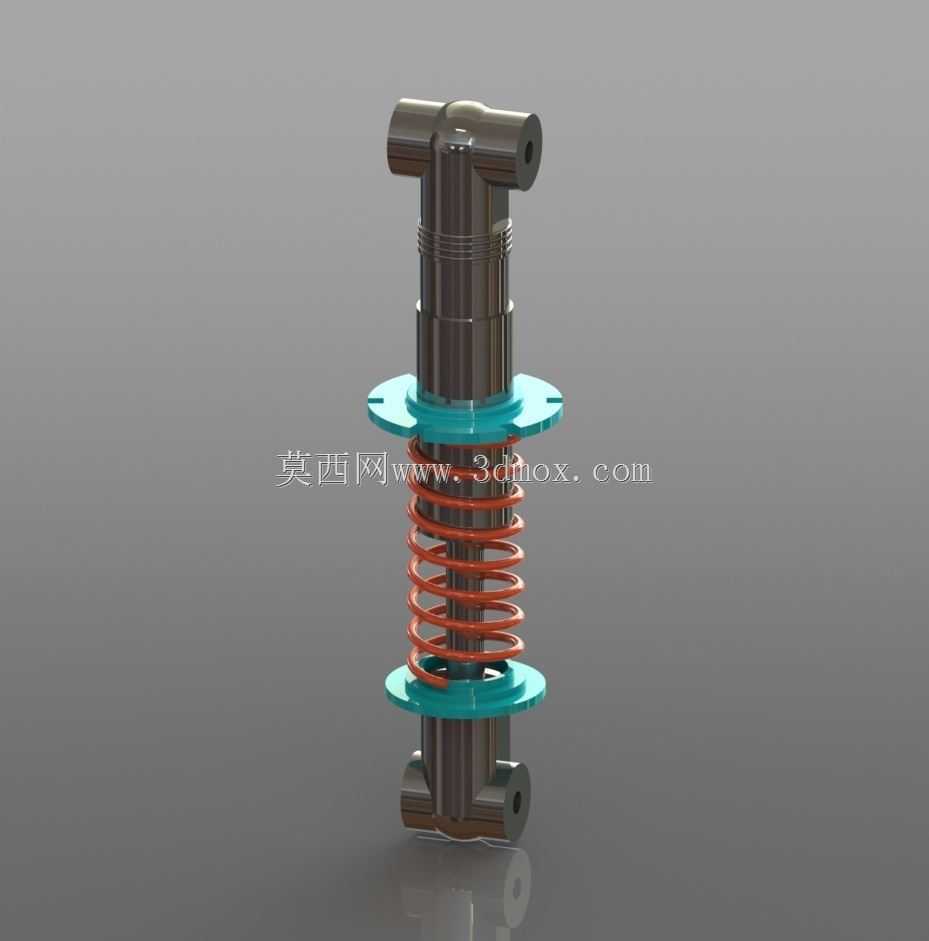

汽车用螺旋弹簧式减震结构三维设计

　　做底盘结构设计快十二年，经手的减震器方案少说也有三四十套，眼前这套螺旋弹簧与阻尼筒集成的减震结构，是乘用车主销车型里最常见的配置，没有花里胡哨的电磁调节、可变阻尼结构，就是最稳妥的被动式减震方案，适配绝大多数A级到B级家用燃油车、纯电车型的前悬麦弗逊结构安装位。先从实际装车场景说，这套结构直接装在转向节与车身减震器塔座之间，上端的吊耳结构通过橡胶衬套连接车身塔座，既承担垂直方向的载荷传递，还要配合转向拉杆完成前轮的转向动作，下端的连接耳通过螺栓刚性固定在转向节的安装凸台上，轮端受到的路面冲击第一时间会传递到这个位置，再通过减震器的阻尼作用消解振动。很多新手建模的时候容易忽略安装边界的问题，这套结构的上下安装孔同轴度公差必须控制在0.1mm以内，不然装车后会出现偏磨、异响，甚至转向回正力异常的问题；中间的弹簧托盘直径是经过匹配的，既要保证螺旋弹簧在最大压缩行程时不会脱出托盘，还要预留足够的间隙避开周边的刹车管路、轮速传感器线束，托盘边缘的翻边高度做了5mm，就是为了极限工况下弹簧位移时的机械限位，不会出现弹簧滑脱的风险。再讲功能特性，这套结构的核心是阻尼筒与螺旋弹簧的匹配，螺旋弹簧承担承载车身重量、缓冲路面大冲击的作用，弹簧的线刚度是经过整车配重匹配的，空载状态下弹簧预压量控制在25mm左右，满载时压缩量不超过70mm，保证悬架动行程在合理区间，不会频繁触底；阻尼筒的作用是抑制弹簧的多余往复振动，不然车辆过坎后会出现多次上下余振，也就是常说的“坐船感”，

　　阻尼阀系的匹配是核心，压缩行程阻尼力偏小，保证冲击传递的柔和性，复原行程阻尼力偏大，快速拉住弹簧的回弹动作，让车身姿态快速回稳。设计思路上，这套结构没有做特定的参数化绑定，是通用型的结构参考模型，建模时优先保证各部件的装配关系正确：上端的活塞杆与吊耳的连接、防尘罩与阻尼筒外筒的配合间隙、弹簧上下端圈与托盘的贴合位置、下端连接耳的螺栓过孔尺寸，都是按照量产通用件的尺寸逻辑搭建的，阻尼筒外筒做了环形的加强筋结构，提升侧向受力时的结构强度，毕竟车辆过弯时减震器会承受不小的侧向弯矩，没有加强筋的话长期使用容易出现外筒变形，导致阻尼卡滞。很多刚入行的工程师做减震器建模时，容易把弹簧的节距做等距处理，实际上这套结构的螺旋弹簧是变节距设计，

　　靠近上下端圈的位置节距更小，中间段节距稍大，这样在小振动输入时弹簧刚度偏软，过滤细碎振动更柔和，大冲击输入时小节距段弹簧并圈，整体刚度上升，提供足够的支撑性，避免悬架击穿。另外上下两端的连接衬套位置，建模时预留了衬套的安装空间，衬套的橡胶刚度是整车NVH调校的关键，硬度过高会把路面振动直接传递到车身，路噪明显，硬度过低会导致整车操控发散，转向虚位大，所以结构设计时衬套的安装腔尺寸必须和衬套供应商的通用规格匹配，不能随意定尺寸，不然后期采购、匹配都会出问题。安装边界上，这套结构的整体伸展长度按照通用前悬减震器的尺寸设定，最大压缩长度保证轮端跳至上止点时，减震器不会顶死，留有10mm左右的安全间隙，弹簧的外径尺寸控制在合理范围，

　　不会在转向时蹭到轮拱内衬或者轮胎侧壁，很多改装减震器容易出现蹭胎的问题，就是外径尺寸或者安装倾角没算对，这套参考模型的安装倾角是按照麦弗逊悬架的主销倾角设定的，和实车安装角度一致，做结构参考时可以直接调整参数适配具体车型的轮距、重心高度参数。日常做底盘方案选型时，这种集成式的螺旋弹簧减震器结构成本低、可靠性高、维修更换方便，是民用车型的首选，相比空气减震、电磁减震，结构简单意味着故障率低，售后维护成本只有高端减震的十分之一，对于走量的家用车型来说，这种成熟结构的选型优先级远高于花哨的新结构。建模过程中各部件的配合间隙也做了还原，阻尼筒活塞杆和防尘罩之间留了2mm的间隙，避免车辆行驶过程中防尘罩和活塞杆摩擦，损坏活塞杆表面的镀铬层，导致油封漏油，这也是很多实车故障里常见的问题，设计时预留合理间隙就能大幅降低这类故障的发生率。
