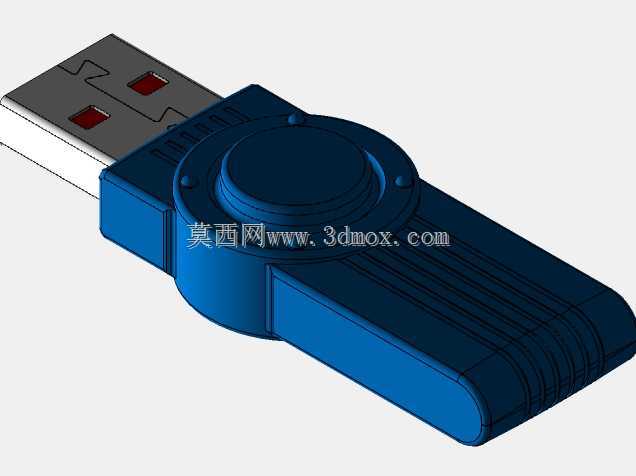

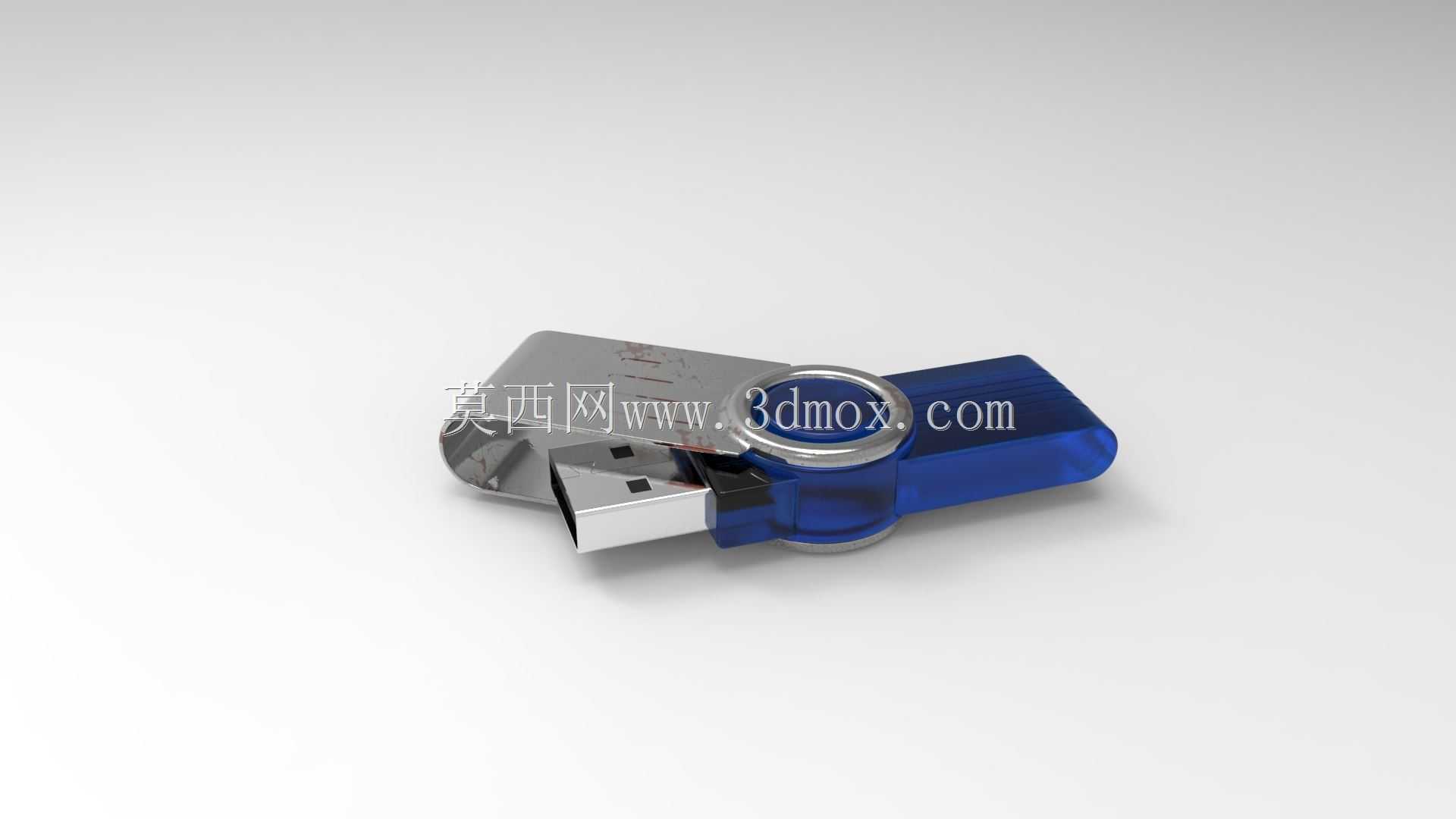

旋转防护结构便携U盘三维数模

　　日常办公场景里，这类旋转结构的闪存盘是工程人员随身携带的高频工具，不管是车间调试设备时拷贝PLC程序、现场测绘后导出三维点云数据，还是跨部门传递工艺图纸、备份加工代码，都离不开这类便携存储载体。做这个数模的时候，首先考虑的是实际使用中的磕碰问题，很多直插式U盘的金属接头长期外露，放在工装口袋里容易被铁屑、切削液污损，还容易被钥匙等硬物刮花金手指，所以采用了旋转式的防护结构，不用的时候把USB接头转到塑料外壳的包覆腔内，不需要额外配保护帽，也避免了保护帽丢失的问题。建模的时候先确定了USB公头的标准尺寸，按照通用USB2.0接口的规范做了接头部分的公差预留，金属接头部分的壁厚控制在0.8mm，保证插接时的结构强度，

　　不会因为多次插拔出现变形。旋转部分的转轴采用了过盈配合的小轴结构，阻尼感调整到旋转时需要施加一定力度才能转动，避免放在口袋里受挤压自动旋出接头，同时转轴处做了0.1mm的间隙预留，长期旋转使用也不会出现卡滞或者磨损松旷的问题。外壳部分分为透明蓝的塑料段和金属尾段，金属尾段做了微弧的收边处理，握持插拔的时候不会硌手，尾端预留了挂绳孔的位置，孔径3mm，可以穿挂绳或者钥匙圈，方便随身携带。整体外形长度控制在60mm以内，宽度20mm，厚度10mm，这个尺寸刚好可以插在台式机前置USB接口或者笔记本侧边接口上，不会因为尺寸过大遮挡相邻的接口，很多工业设备的调试USB口都是内嵌在面板里的，

　　这个尺寸的接头伸出长度刚好可以适配大部分内嵌式接口的深度，不会出现插不到位的情况。建模的时候把外壳的分模线做在了侧面的转角位置，实际注塑生产的时候不会在外观正面留下明显的合模痕，塑料外壳的壁厚均匀控制在1.5mm，避免注塑的时候出现缩痕或者翘曲，金属尾段采用冲压成型的结构，和塑料部分通过卡扣连接，不需要额外打胶，装配的时候直接卡合即可，生产效率更高。考虑到实际使用中可能会遇到跌落的情况，在接头和旋转座的连接位置做了加强筋结构，从1.2米高度跌落至水泥地面时，应力会分散到加强筋上，不会出现接头断裂的问题。另外塑料外壳的表面做了细微的磨砂纹理处理，手上有油污或者汗渍的时候插拔也不会打滑，金属部分做了哑光喷砂处理，不容易留下指纹和划痕，

　　长期使用外观也不会显得过于陈旧。在做结构校验的时候，特意模拟了一万次旋转循环的磨损情况，转轴处的磨损量控制在0.02mm以内，不会出现旋转松动的问题，USB接头的插拔寿命按照一万次的标准做了结构强化，金手指部分的让位尺寸完全符合通用USB规范，不会出现插反或者接触不良的情况。这个数模的结构完全还原了量产产品的装配关系，所有的卡扣、转轴、配合间隙都按照实际生产的公差要求做了预留，不管是用来做结构参考、数码产品的装配练习，还是做周边配件的适配设计，都可以直接提取相关尺寸使用，不需要再做额外的结构修正。
