iPod配套桌面音箱底座结构设计

　　这款iPod配套桌面音箱底座，主要面向个人桌面音频播放场景设计，可同时实现iPod设备的支撑固定与音频外放功能，适配经典款iPod播放器的日常使用需求，适用于卧室、书房、小型办公工位等近距离听音场景，无需额外搭配音频线材即可完成设备与音箱的连接，减少桌面线材杂乱的问题。

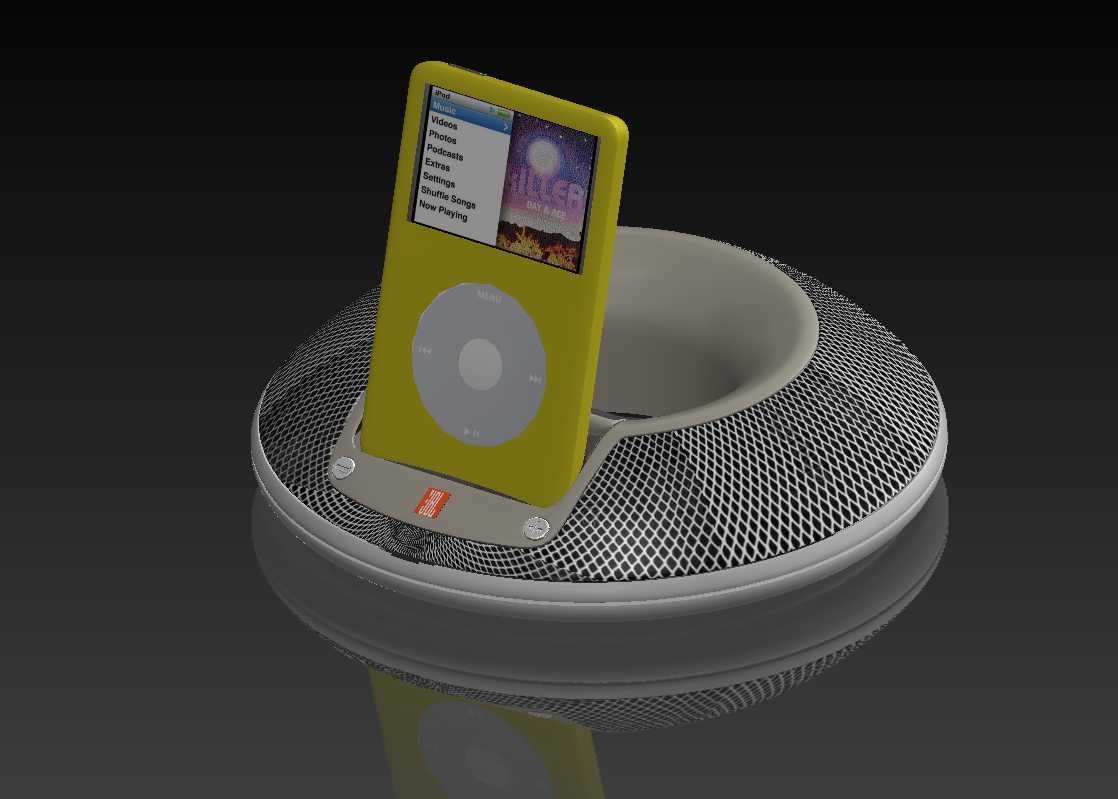

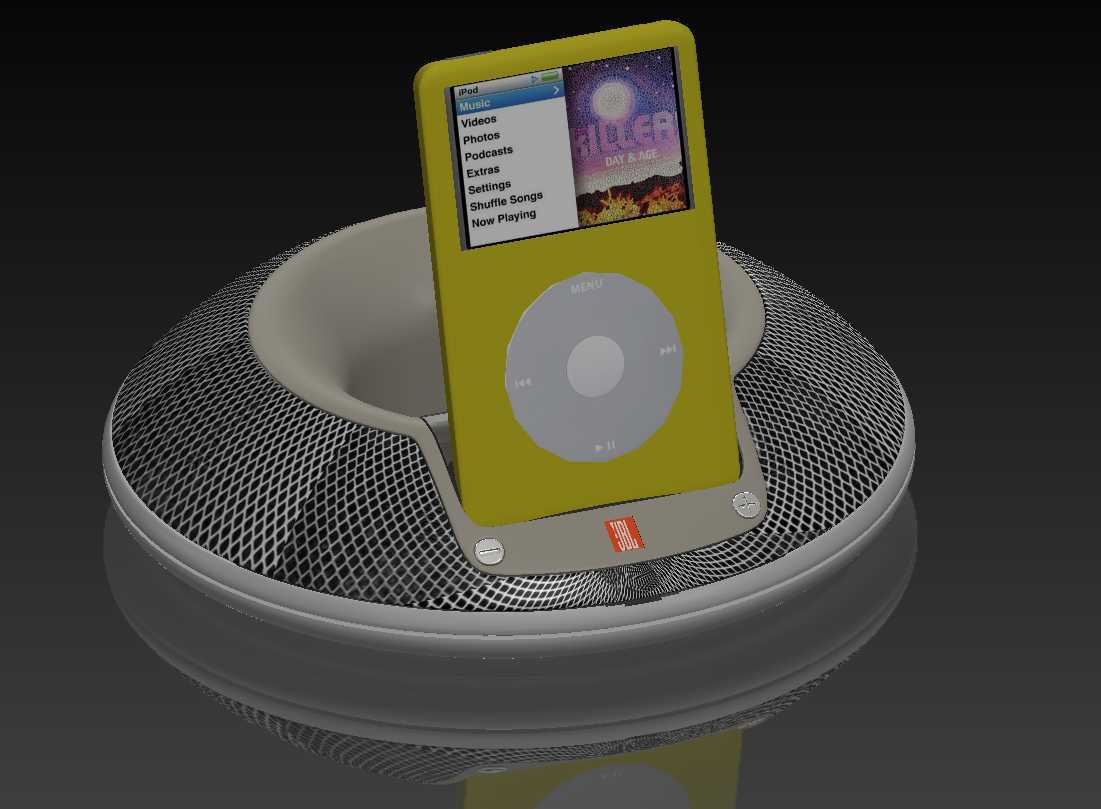

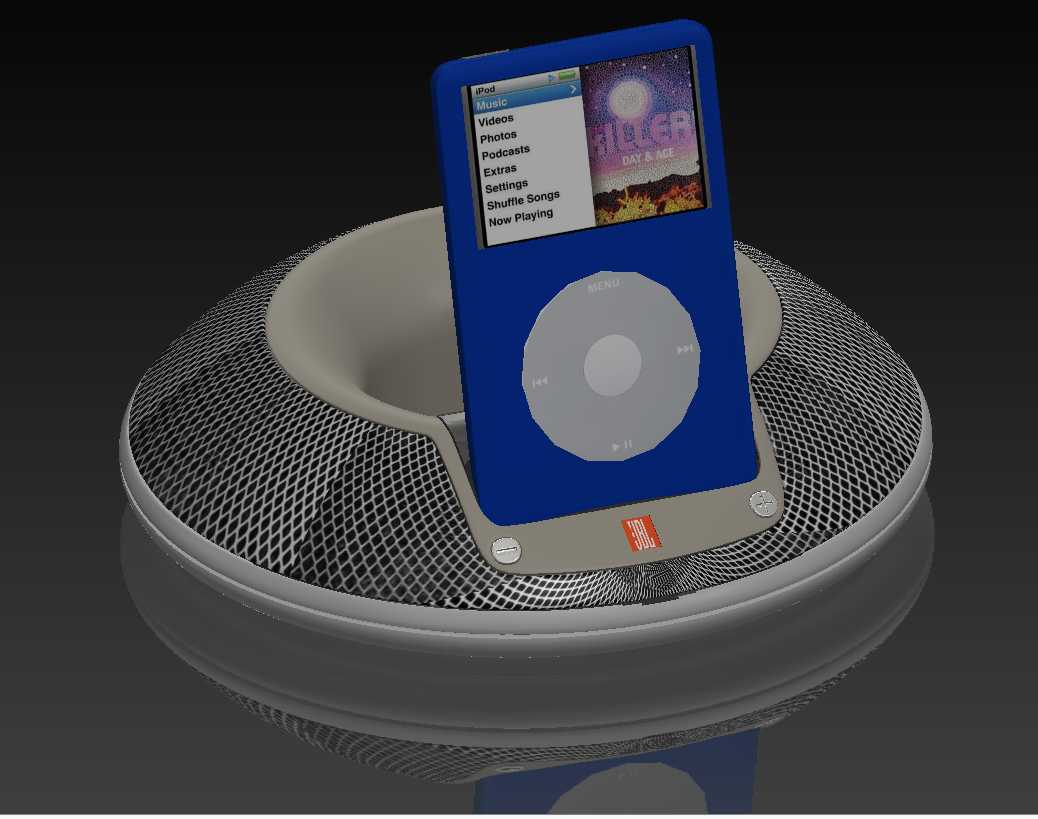

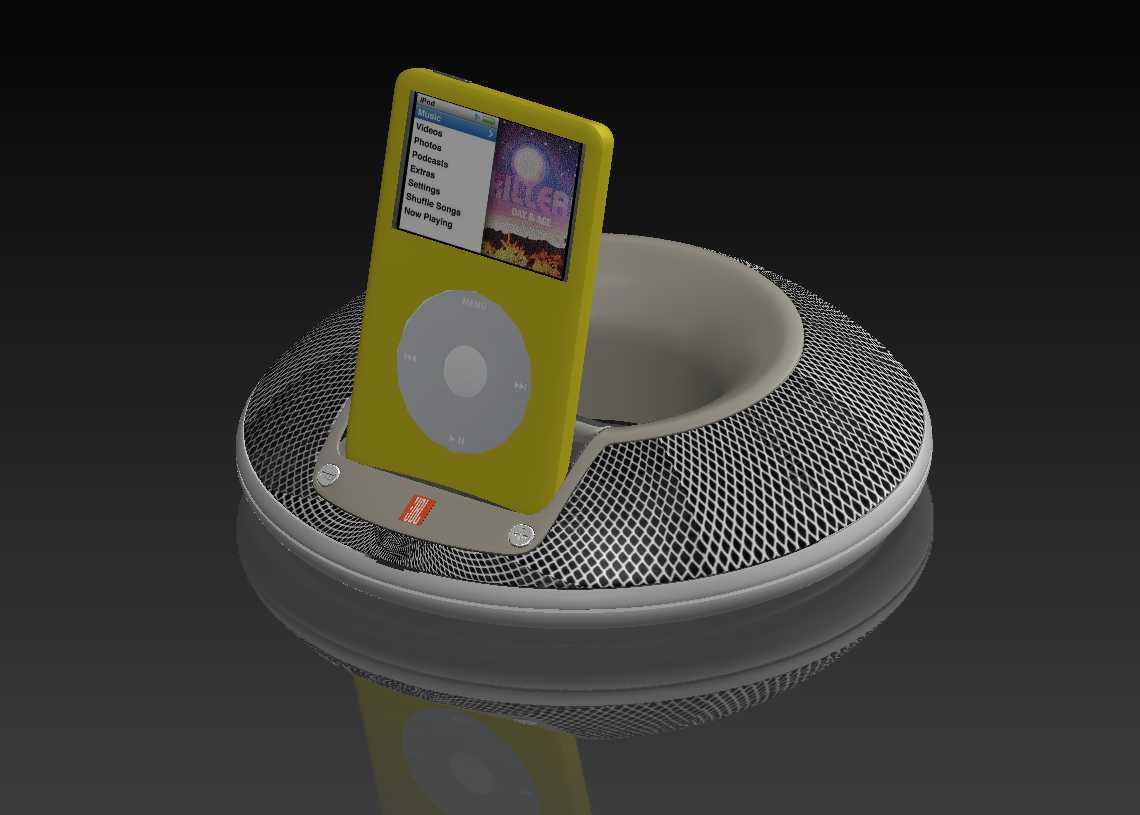

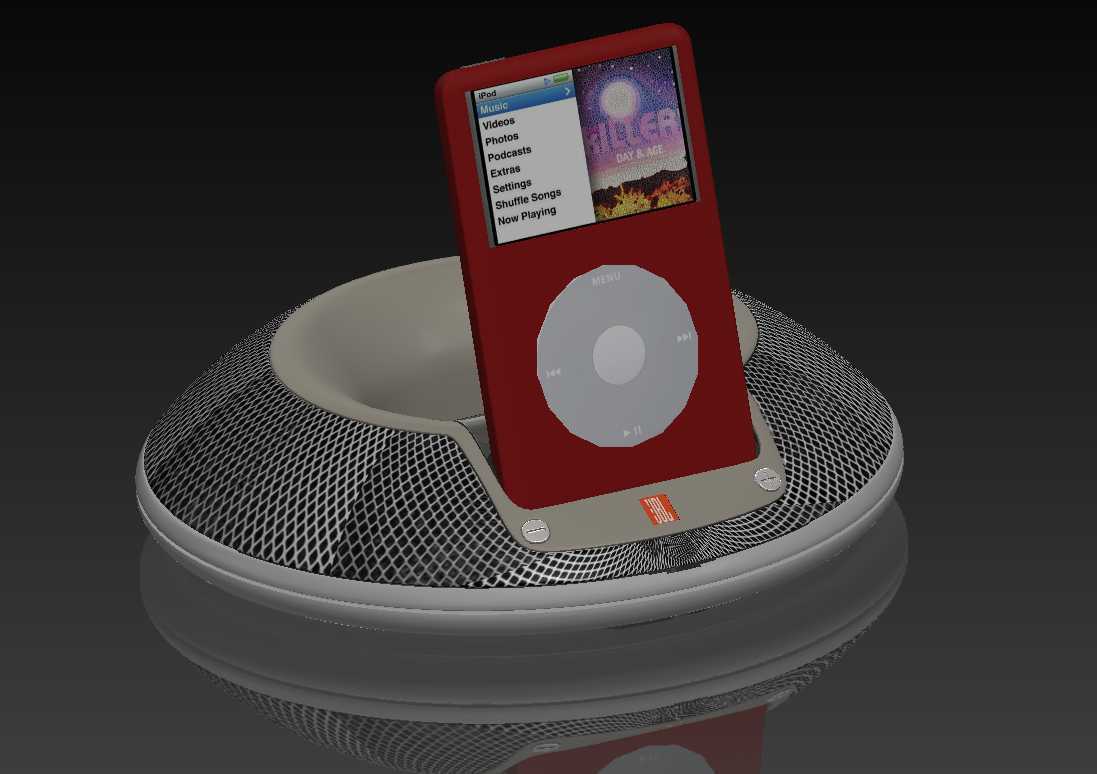

　　从功能特性来看，底座中部设置了与iPod底部轮廓匹配的嵌入式卡槽，卡槽内侧预留了接口避让空间，可在iPod插入时直接对接设备的数据与音频输出触点，实现音频信号的直接传输，避免外接音频线带来的信号损耗。底座主体为圆形扁状结构，底部设置有环形防滑胶垫，放置在光滑桌面时可避免设备滑动，同时降低音箱工作时的谐振传递，减少播放低音时的桌面共振杂音。底座上半部分环绕设置网状出声结构，网罩采用细密金属网材质，既可以阻挡灰尘进入音箱内部腔体，又不会对声波传播造成明显阻碍，出声方向覆盖水平360度范围，在近距离使用时无需刻意调整摆放角度即可获得均匀的听感。

　　设计过程中首先对适配的iPod机型外形尺寸进行了全尺寸测绘，重点确认设备底部的宽度、厚度以及接口位置，确保卡槽的安装边界与设备完全贴合，插入后不会出现晃动松脱的情况，同时卡槽边缘做了0.5mm的圆角过渡，避免插拔过程中刮伤iPod的金属外壳。音箱内部腔体采用倒相式结构设计，腔体容积根据配套的全频扬声器参数计算确定，在有限的底座体积内优化低频响应效果，腔体内部设置有十字形加强筋，既可以提升底座壳体的结构强度，避免长期放置出现壳体变形，又可以减少腔体内部的驻波干扰，提升音质表现。

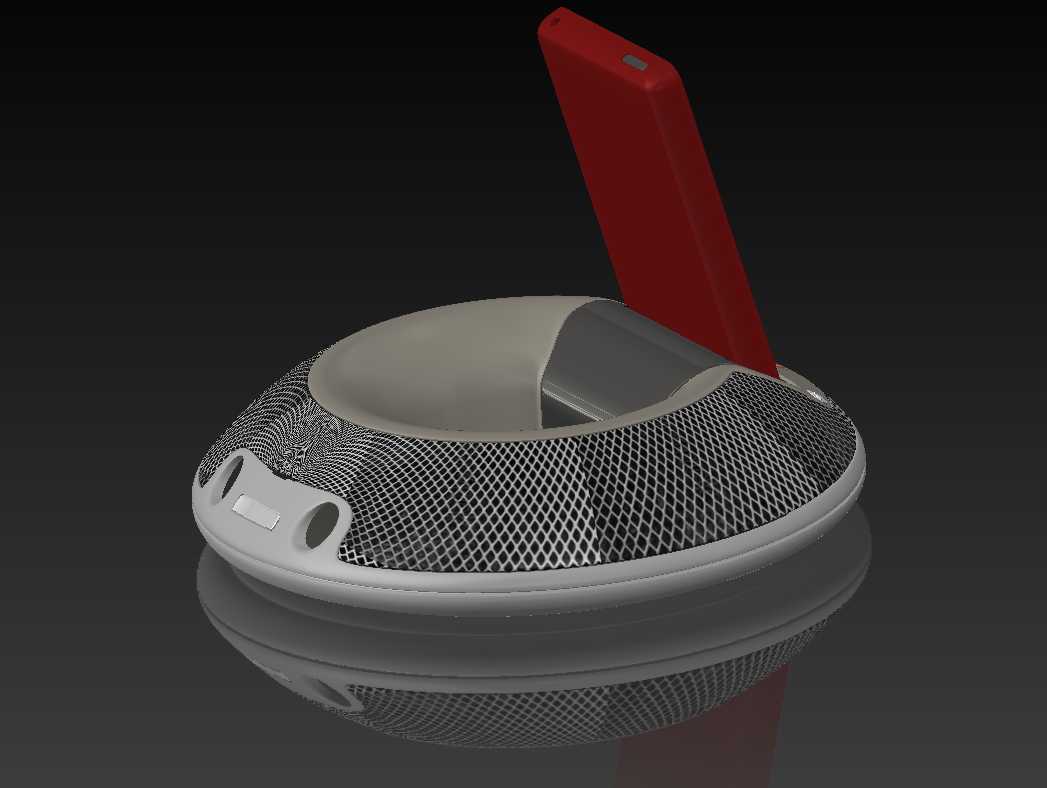

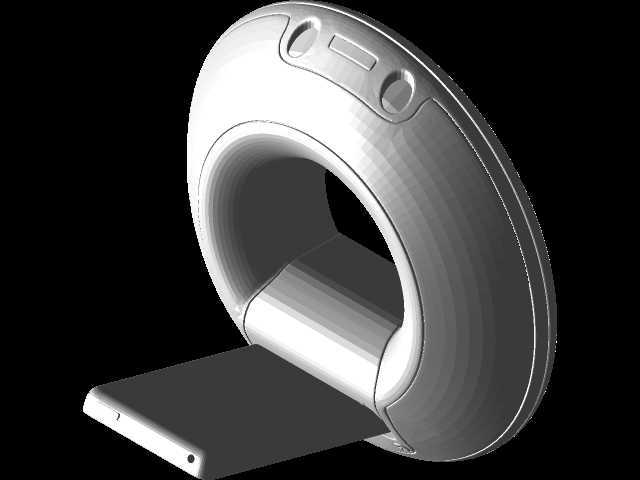

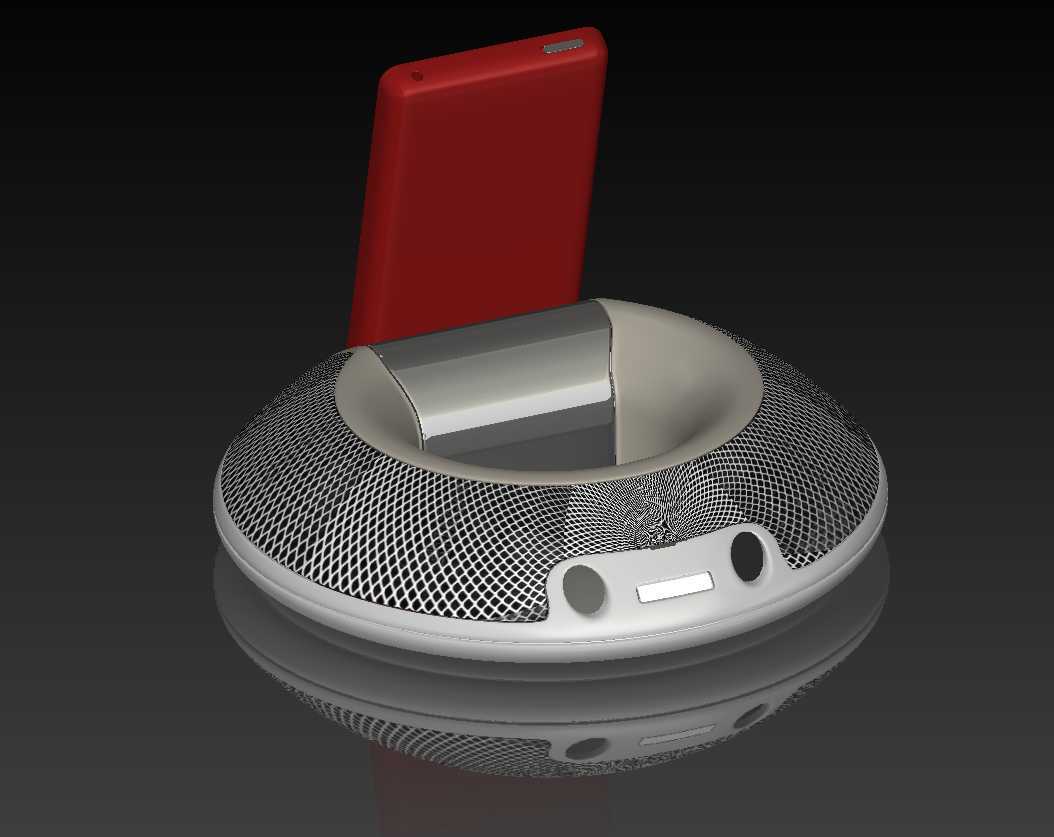

　　底座的整体外形尺寸控制在直径180mm、高度65mm范围内，不会占用过多桌面空间，卡槽的倾斜角度设置为15度，iPod插入后屏幕刚好处于使用者坐姿的舒适观看角度，无需额外调整设备角度即可查看屏幕显示的播放信息。底座侧面预留了电源输入接口与辅助音频输入接口，除了配套iPod使用外，也可以通过3.5mm音频线连接其他音频播放设备，拓展设备的使用场景。底座的壳体采用ABS材质注塑成型，表面做细磨砂处理，握持时不易留下指纹，网罩与壳体之间采用卡扣式连接，后期拆卸清理灰尘时无需额外工具，维护操作便捷。

　　在结构装配层面，扬声器单元通过四颗螺丝固定在腔体内部的安装柱上，安装柱的高度经过精确计算，确保扬声器振膜与网罩之间保留3mm的安全间隙，避免大音量工作时振膜碰触网罩产生异音。底座内部的电路板固定在腔体下方的独立隔层内，与音频腔体之间设置有隔离筋，避免扬声器工作时的振动影响电路板上元件的焊接可靠性。卡槽内部的接口组件采用浮动式安装结构，可在iPod插入时自动微调位置，抵消设备尺寸公差带来的对接偏差，提升接口的使用寿命。
