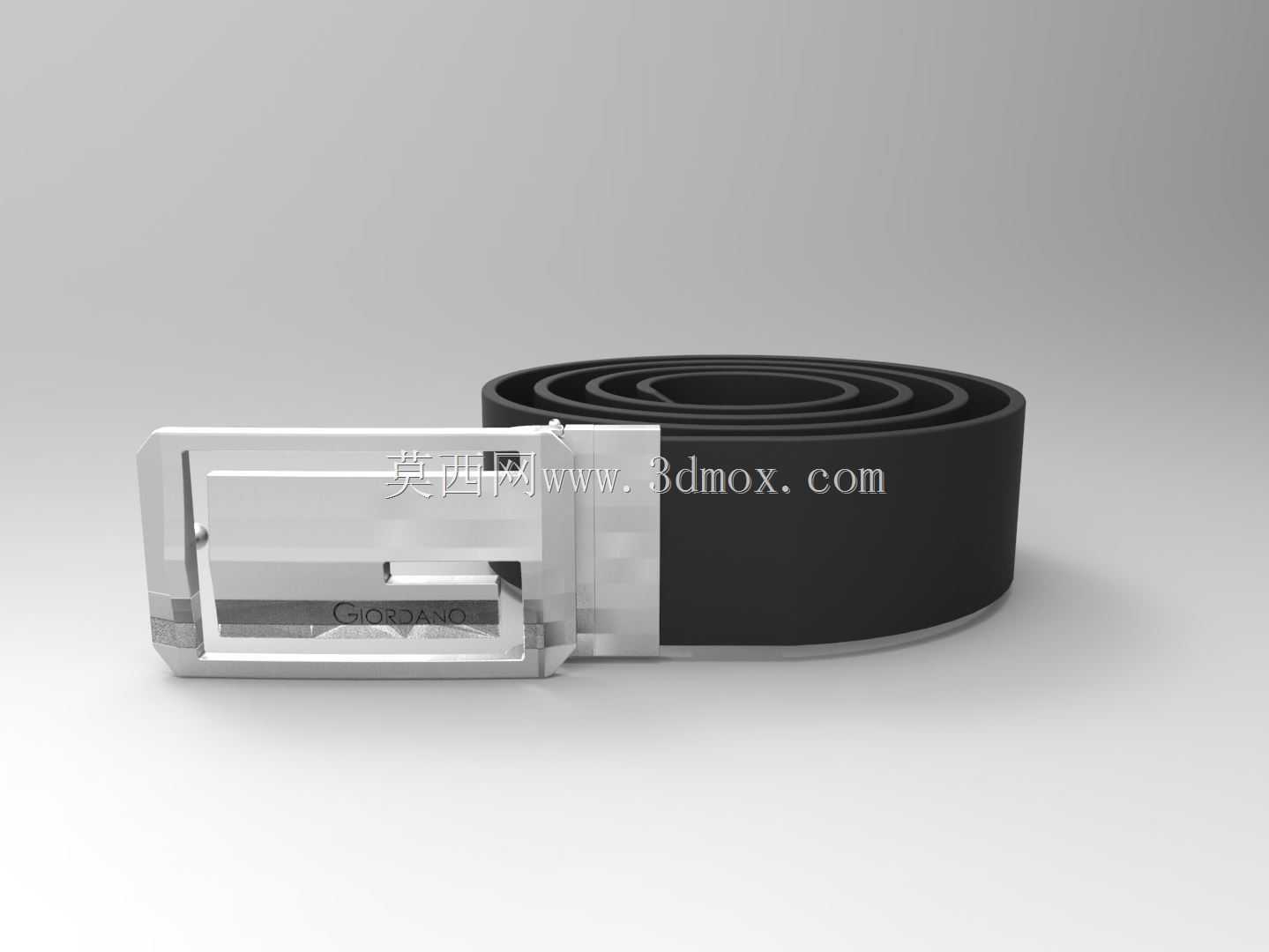

自动扣皮带结构三维设计模型

　　日常服饰配套的束腰皮带结构，核心功能是实现裤装与腰部的束紧固定，同时兼顾服饰搭配的装饰作用，在正装穿搭、工装配套、日常休闲着装场景中都有广泛应用，不同使用场景对皮带的扣合力度、带身柔韧度、扣头耐磨度有差异化要求。本次建模的自动扣皮带结构，首先从扣头的锁止逻辑入手，摒弃传统针扣需要在带身冲孔的结构，采用带身内侧设置连续卡位齿、扣头内置弹性锁舌的结构，用户按压扣头侧面的解锁按键即可带动锁舌抬升，实现带身长度的无级调节，松开按键后锁舌在弹簧复位力作用下卡入带身卡位齿，完成束紧位置的固定，这种结构相比针扣、板扣结构，调节精度更高，不会因为带身冲孔位置固定出现束紧过松或过紧的问题，同时避免了长期使用冲孔开裂的失效问题。

　　扣头部分采用一体化冲压折弯的金属框架结构，建模时重点还原了框架的折弯圆角、锁舌的转轴配合间隙、解锁按键的滑动导向槽结构，框架的边缘做了0.3mm的圆角处理，避免日常使用中剐蹭衣物或者划伤皮肤，锁舌的卡位端做了15度的导向斜角，保证带身穿入时可以顺畅顶开锁舌，不需要额外手动调整即可完成初步穿带。带身部分采用多层复合结构的建模还原，表层为耐磨的饰面材料，中间为提供支撑韧性的骨架层，内侧为设置卡位齿的耐磨层，建模时还原了带身卷绕状态的自然曲率，带身厚度控制在3.5mm，宽度为35mm，适配常规裤装的裤袢尺寸，不需要对现有裤装结构做改动即可直接配套使用。安装边界方面，扣头与带身的连接采用夹片咬合加固定销的结构，夹片的咬合齿深度为0.8mm，

　　固定销直径为2mm，装配时带身端部插入扣头的连接槽后，夹片压合即可完成固定，不需要额外的粘接或者缝线固定，后期更换带身或者扣头时，只需要撬开夹片即可完成拆卸，维护便捷性更高。建模过程中对各运动部件的配合间隙做了严格控制，锁舌与转轴的配合间隙为0.1mm，解锁按键与导向槽的配合间隙为0.15mm，保证按键按压顺畅无卡滞，锁舌复位动作干脆，不会出现锁止失效的问题。带身的卡位齿间距为5mm，齿高为1mm，锁舌卡入深度为0.8mm，既保证锁止后可以承受足够的束紧拉力，不会出现受拉滑脱的问题，又不会因为卡入过深导致解锁阻力过大。从实际使用的工况出发，扣头表面做了拉丝纹理的结构还原，减少日常使用中指纹、划痕的残留，提升长期使用的外观整洁度，带身的卷绕曲率按照日常佩戴时的腰部弧度做了优化，佩戴时不会出现带身翘起、不服帖的问题，贴合腰部曲线的同时不会产生局部压痕。
