适配18与24mm管径的双位软管固定夹卡箍

　　在家用电器内部的管路排布场景中，进水、排水软管的可靠固定一直是结构设计里容易被忽略却直接影响整机可靠性的细节，尤其是洗衣机、洗碗机这类存在进水排水动作、工作过程中管路会伴随水流冲击产生小幅振动的设备，软管如果缺乏有效约束，长期运行后容易出现管路移位、接口松脱、与周边壳体或运动部件摩擦破损的问题，最终引发漏水故障。这款双位软管卡箍就是针对这类家电内部的双管路并行固定需求设计的，可同时卡持固定外径18mm与24mm的两根软管，适配市面上多数波轮、滚筒洗衣机以及嵌入式、台式洗碗机的进排水软管规格，也可延伸用于其他民用给排水、小型设备内部同管径软管的固定场景。

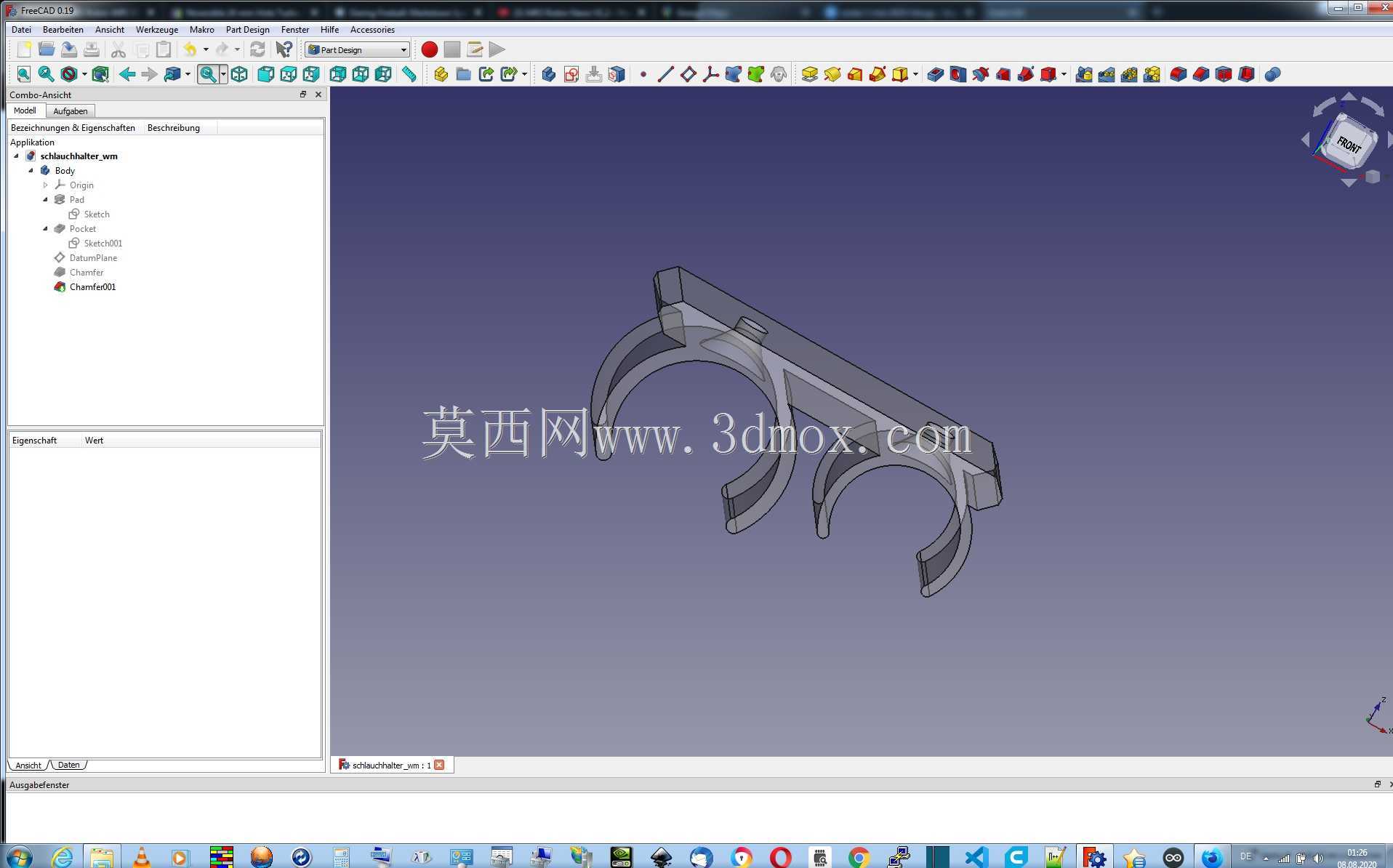

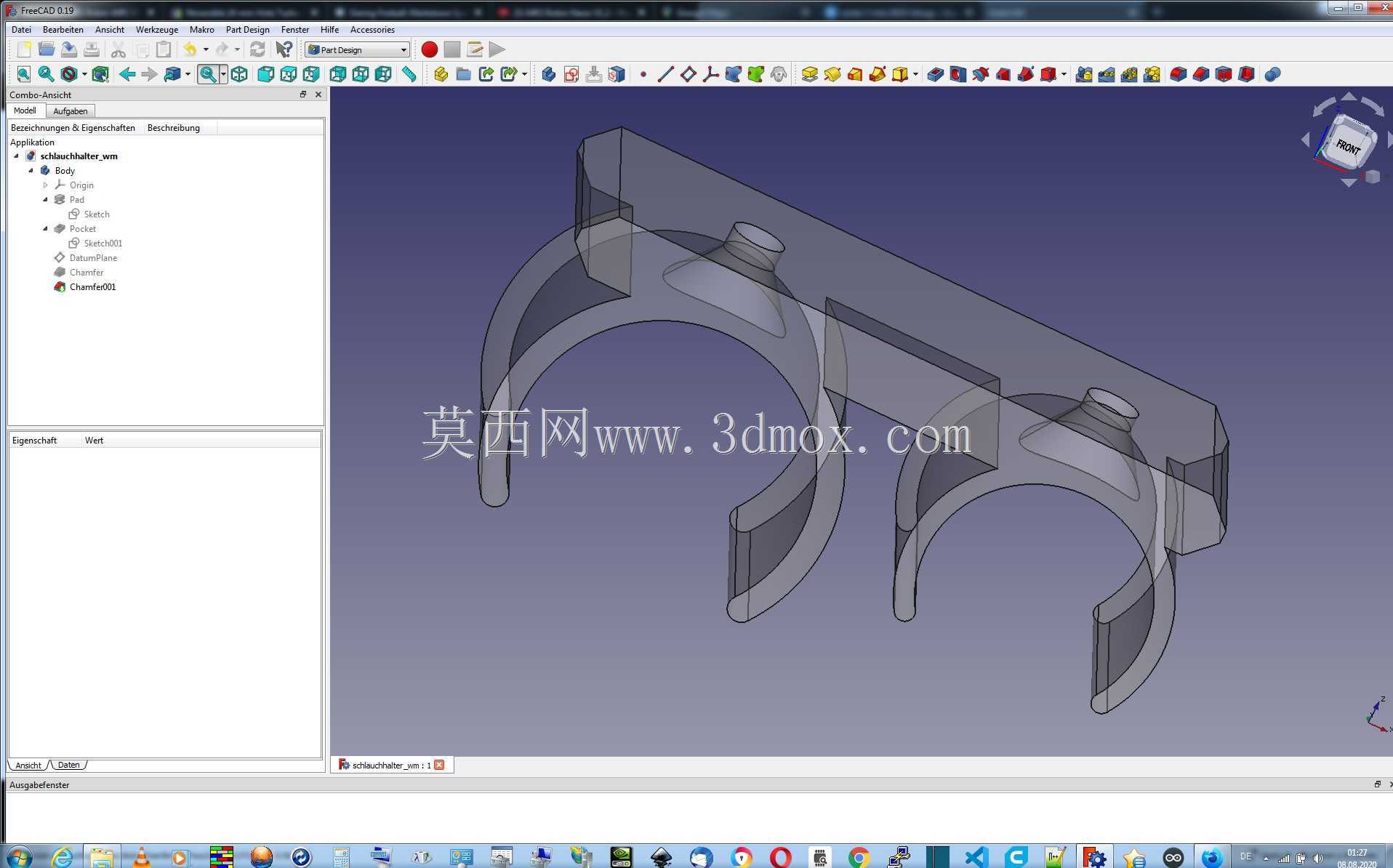

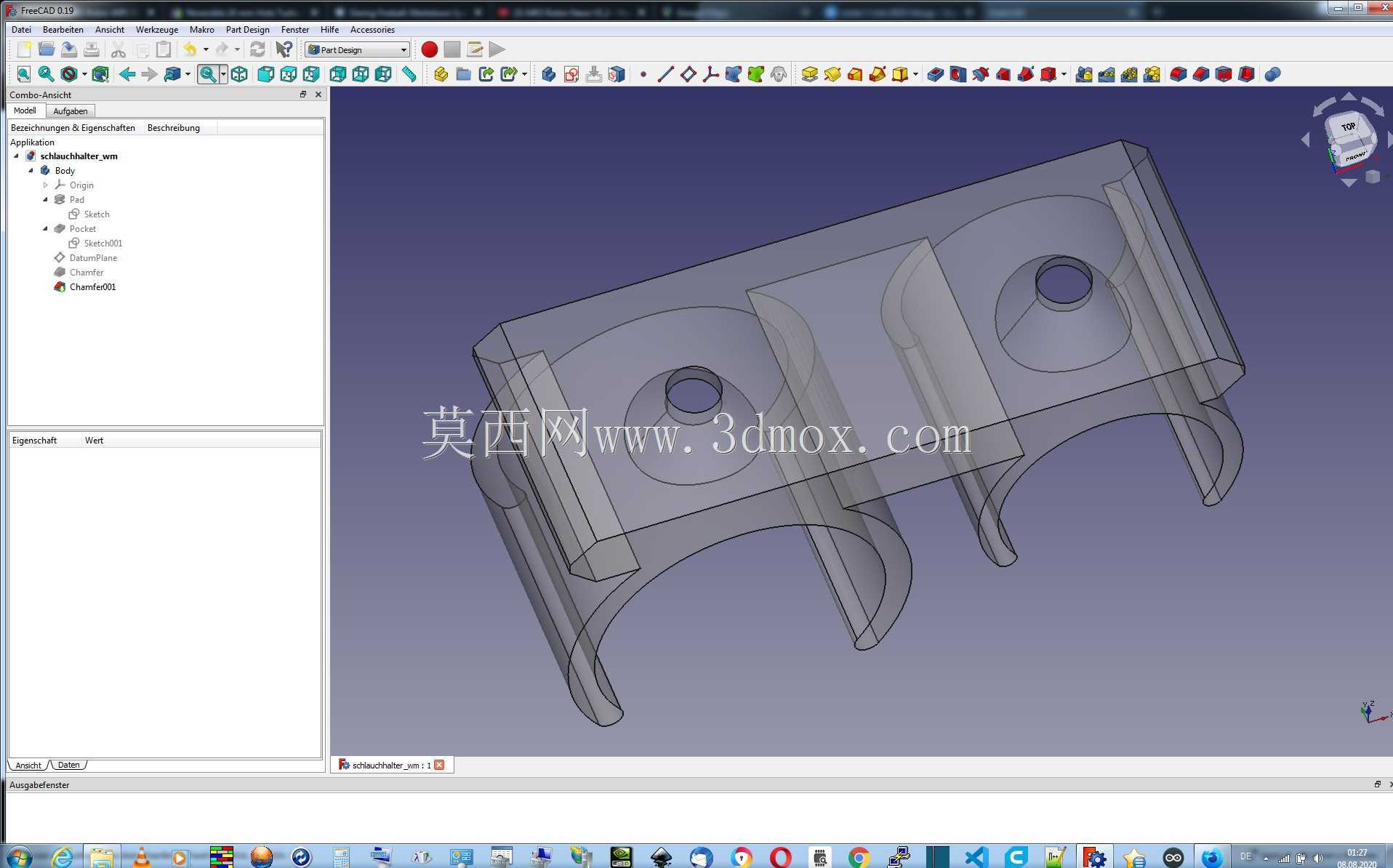

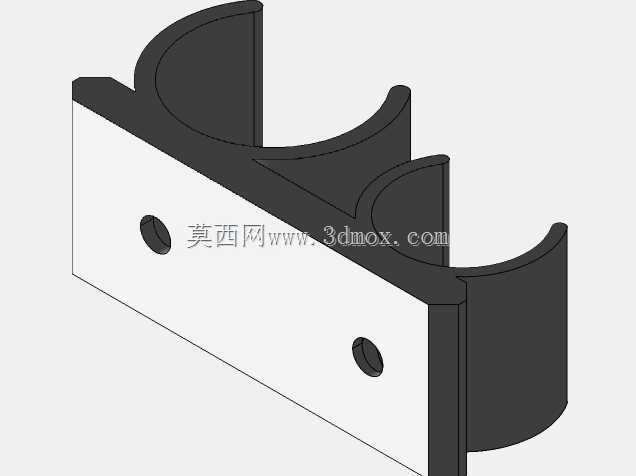

　　从结构设计逻辑来看，这款卡箍采用连体式双C型抱箍结构，两个卡接位的中心距经过适配家电内部常规管路排布间距设定，既不会因为间距过小导致两根软管挤压变形影响通流，也不会因为间距过大额外占用设备内部本就紧张的安装空间。两个C型卡爪的开口尺寸做了小幅过盈设计，配合PLA材质本身的适度弹性，安装时只需将开口对准软管侧壁稍用力按压即可卡入到位，不需要额外的紧固件，徒手就能完成装配，能有效提升产线装配效率；卡入后C型弧面与软管外壁形成整周近180度的包覆接触，接触压强分布均匀，不会像细扎带那样局部压强过大长期勒压软管造成管壁凹陷、老化加速的问题。卡箍主体的连接筋板做了等厚度加强设计，在两个卡爪之间形成刚性连接桥，既保证整体结构强度，避免安装或使用过程中卡爪外张变形导致固定失效，也尽可能控制了整体重量与材料消耗，适配3D打印快速制作的需求。

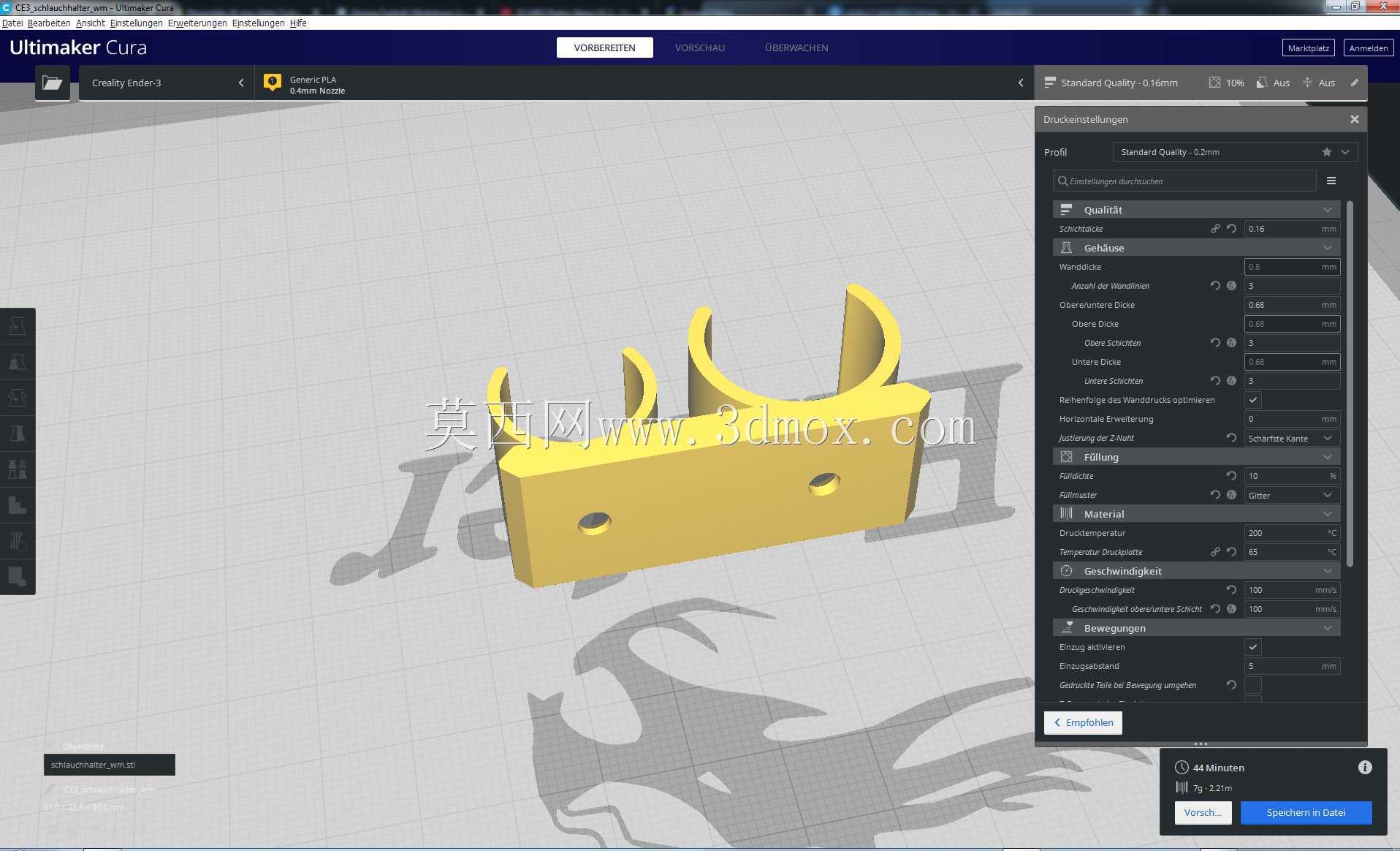

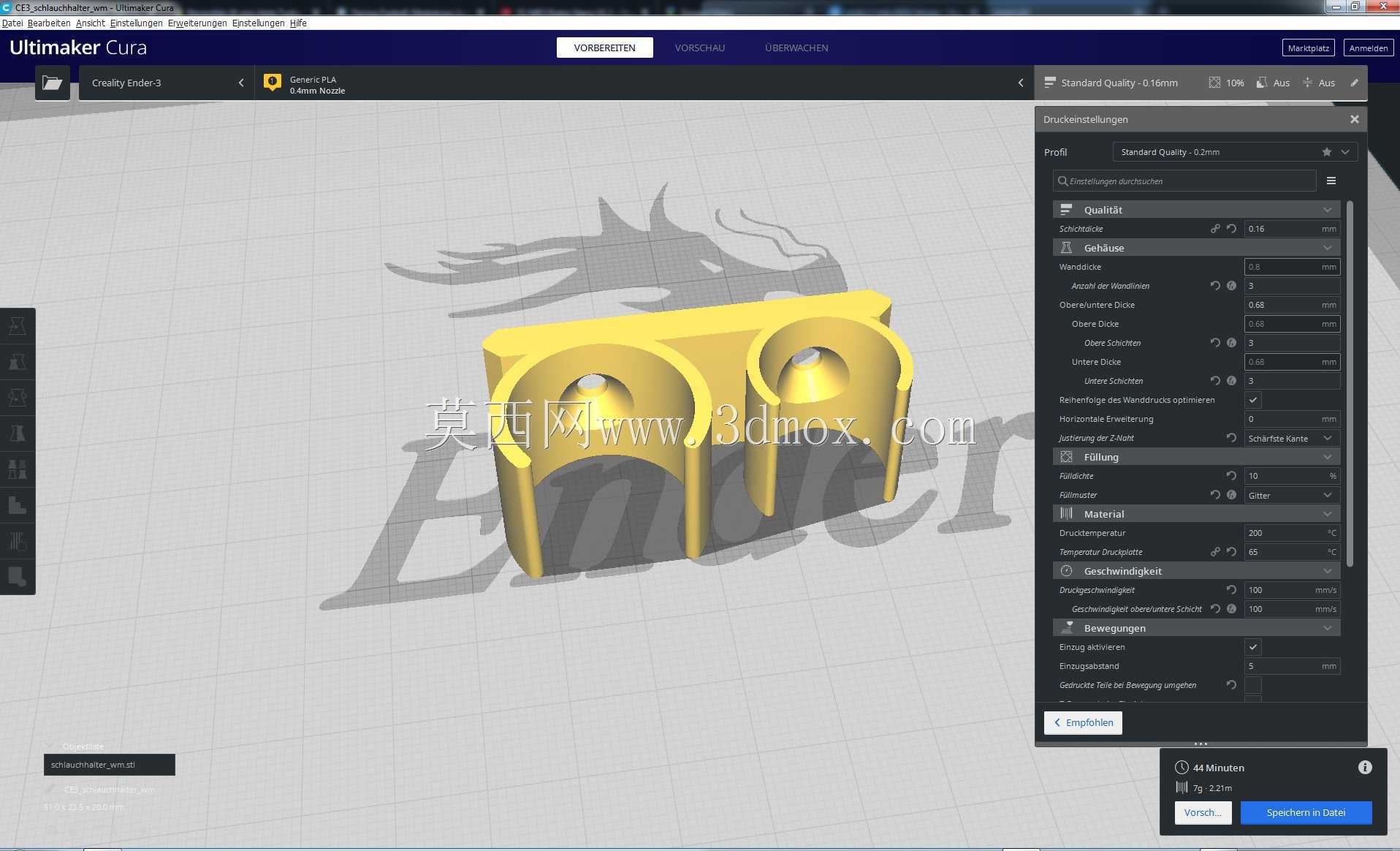

　　设计过程中针对3D打印的工艺特性做了多处适配优化：整体结构没有大角度悬空面，打印摆放时可直接将连接筋板的平面贴附打印平台，不需要额外添加支撑结构，减少后处理工作量的同时也避免支撑拆除带来的表面毛刺影响装配精度；壁厚设置适配0.2mm层厚的常规打印参数，10%填充密度即可满足日常使用的强度要求，不需要过高的填充率就能兼顾强度与打印效率。安装边界方面，这款卡箍的顶部预留了可选的固定位，既可以直接卡在设备内部的预设卡槽里实现无胶无螺丝固定，也可以通过顶部的凸台结构配合扎带、螺丝将卡箍整体固定在设备内壁的安装柱上，适配不同机型的内部固定结构；卡爪的轴向宽度经过优化，既保证足够的轴向接触长度防止软管沿轴向窜动，也不会过宽导致与周边的线束、其他管路产生安装干涉。

　　实际使用中，这种双位一体的卡箍相比两个独立单管卡的方案，能减少一半的固定点安装工作量，同时能保证两根软管的相对位置固定，避免设备运输、搬运过程中管路错位，也能让设备内部的管路排布更规整，方便后续的售后检修操作。针对软管材质多为PVC、EVA这类软质高分子材料的特性，卡爪的边缘全部做了小圆角过渡，没有尖锐棱角，不会在长期振动接触中割伤软管外壁，提升管路系统的长期运行可靠性。
