三翼式三角支撑连接结构件设计

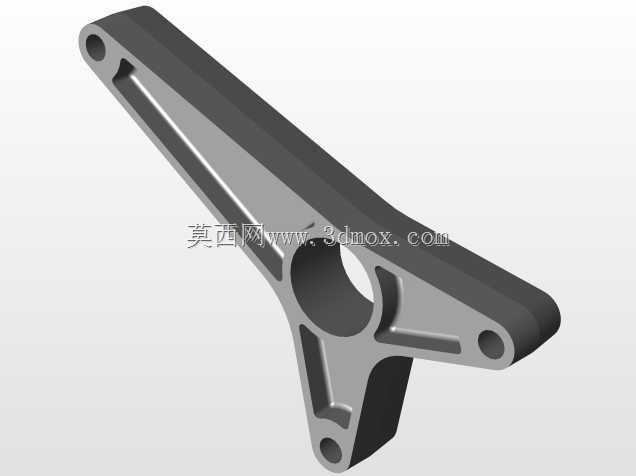

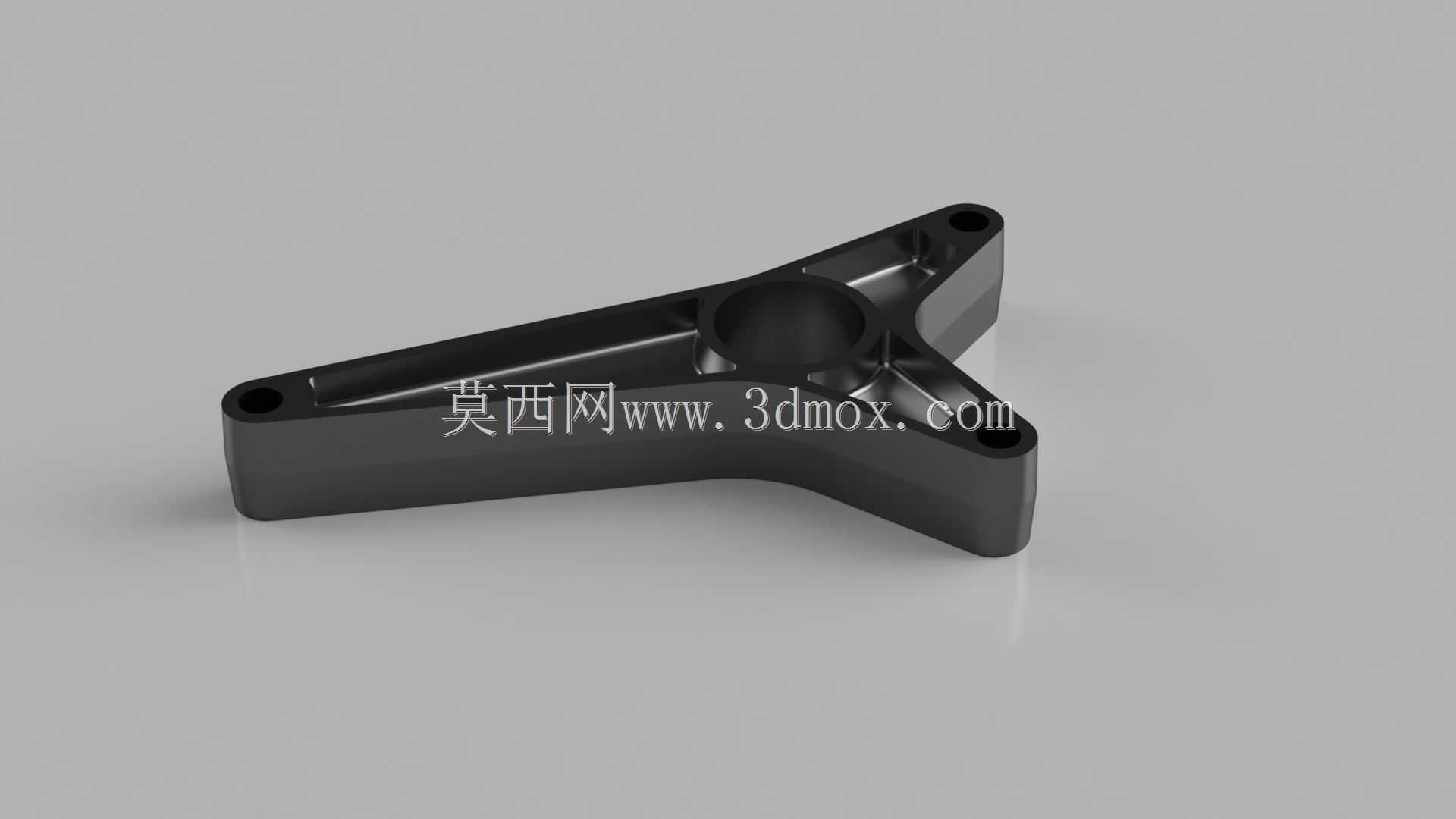

　　日常做非标设备结构设计时，这类三翼式三角支撑件的应用场景其实覆盖得很广，从轻型检测设备的台面调平支撑，到小型工装夹具的基座连接，甚至部分便携实验装置的机架节点，都能看到这类结构的身影。它的核心作用是在三个呈120度分布的安装点位之间，建立稳定的刚性连接，同时通过中心的沉孔结构完成与主轴、调节螺杆或者定位柱的配合，相比直条形的连接板，三角分布的结构天生具备更好的抗扭性能，不会因为单侧受力出现连接面翘曲的问题。

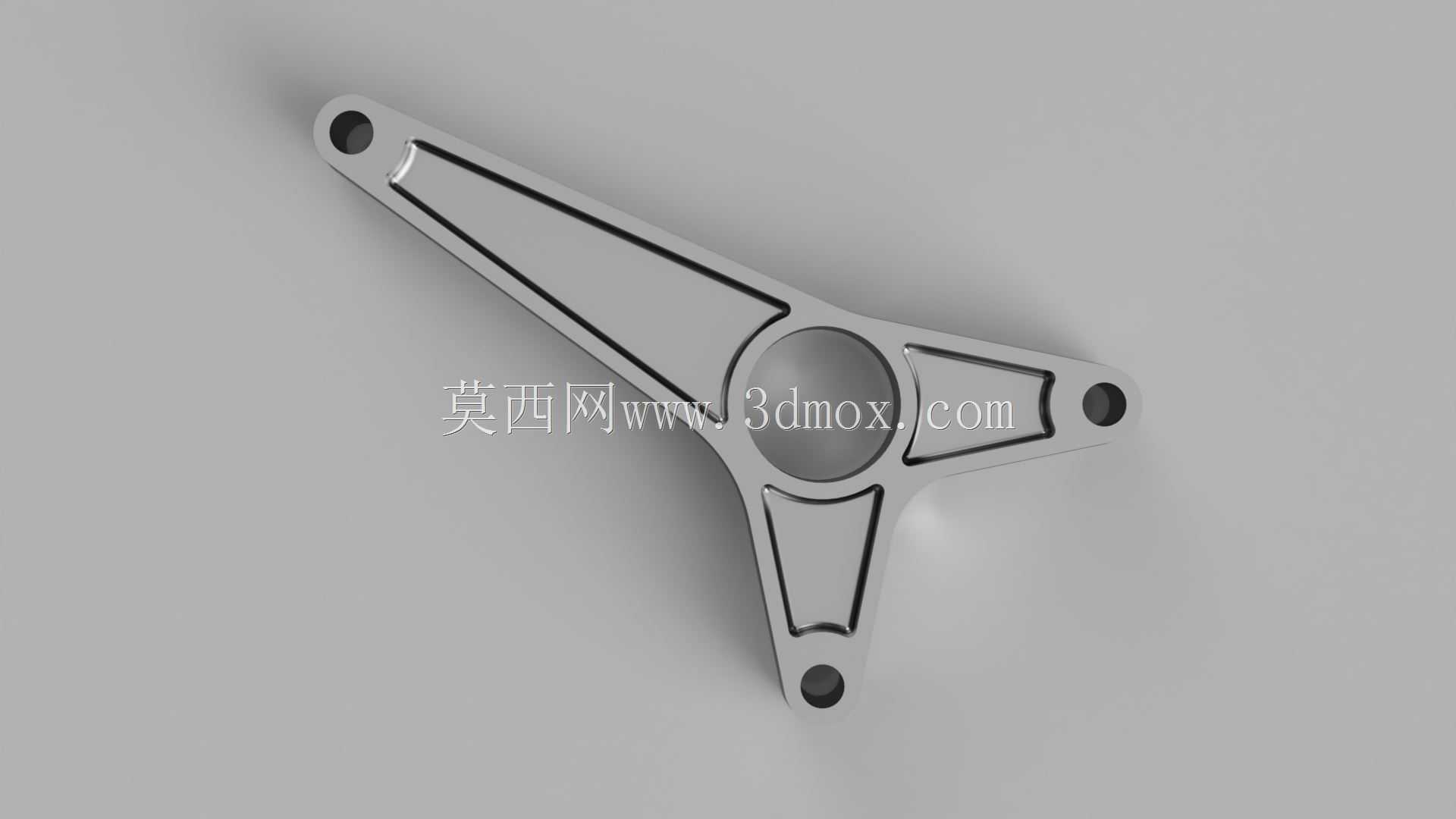

　　从实际使用的功能特性来看，三个支臂末端的通孔是用于穿装固定螺栓的，每个孔位周边都做了局部加厚的凸台设计，这部分结构是为了避免螺栓锁紧时，支臂薄壁处出现应力集中导致的开裂，毕竟这类支撑件很多时候会用在需要反复拆装调整的工位上，频繁的螺栓锁紧如果没有足够的局部壁厚，很容易在孔位边缘产生微裂纹，长期受振动载荷就会出现断裂失效。中心的沉孔做了阶梯式设计，大直径的沉台可以容纳配套连接件的端头，避免突出的结构干涉其他零部件的安装，小直径的通孔则是用于穿装定位轴或者调节杆，孔内壁的粗糙度要求一般控制在Ra1.6到Ra3.2之间，保证配合件滑动或者转动时不会出现卡滞。

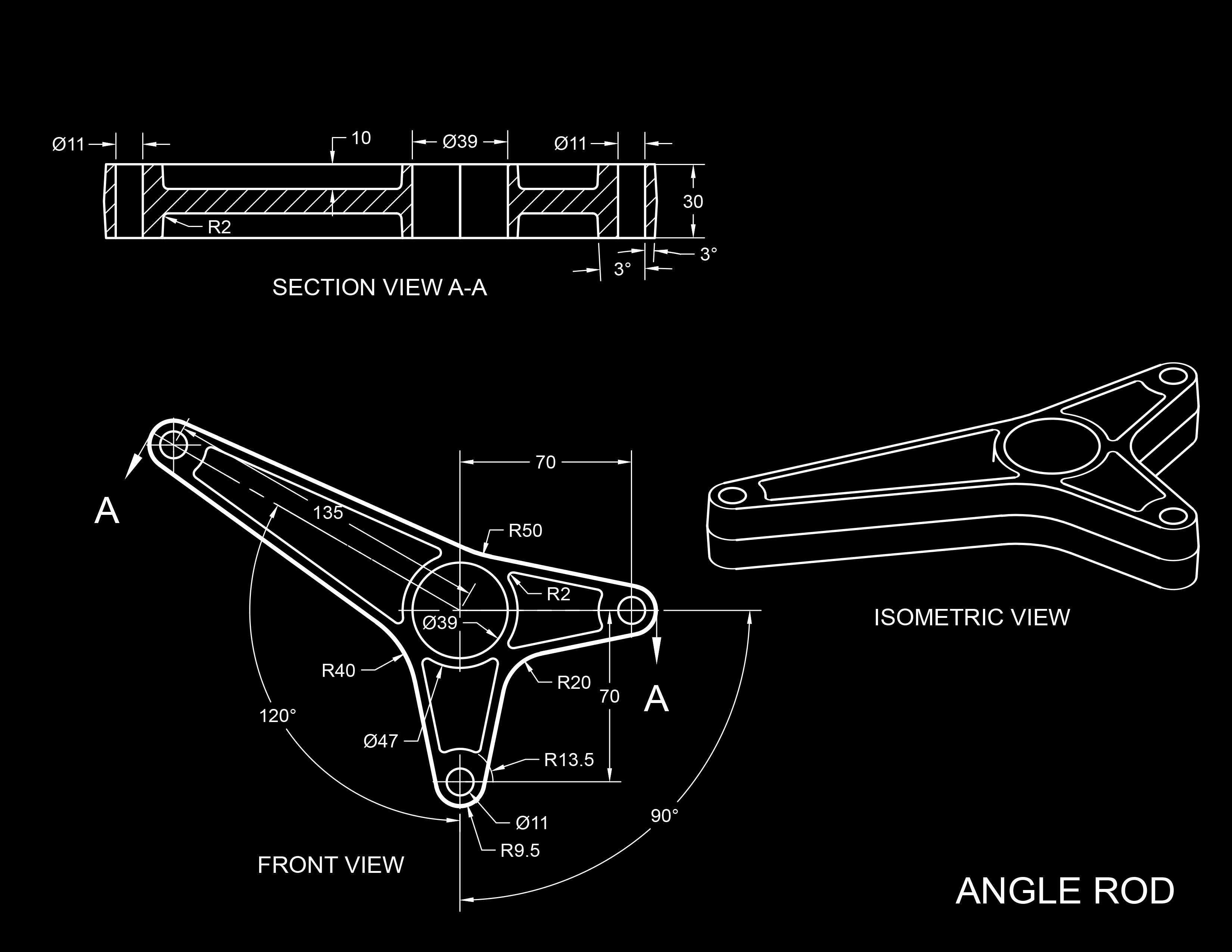

　　设计这类结构的时候，首先要确定的是三个安装孔的中心距，这个尺寸直接决定了支撑件的安装边界，通常要根据配套设备的安装孔位来定，三个孔的中心必须落在同一个分度圆上，角度偏差不能超过0.1度，否则安装时会出现螺栓无法穿入的问题。支臂的截面采用的是变厚度设计，靠近中心沉孔的位置壁厚更大，往末端孔位方向逐渐收薄，这种设计一方面是在保证整体刚性的前提下尽可能降低零件重量，另一方面也能让应力传递路径更平滑，避免截面突变带来的应力集中。支臂的侧面做了内凹的减重槽，槽的边缘都做了R2以上的圆角过渡，不要小看这些圆角，要是做成直角过渡，注塑或者3D打印成型时很容易出现缩痕，金属机加工的话也会在直角处残留加工应力，后期受力时容易从这些位置开裂。

　　安装边界方面，这类零件的总高度一般不会超过中心沉孔直径的1.2倍，太高的话会导致整体重心偏高，支撑稳定性下降，三个支臂的下表面必须保证共面，平面度公差要控制在0.05mm以内，否则安装后会出现支撑不稳、设备台面晃动的问题。支臂末端的安装孔要做沉头处理，适配内六角螺栓的头型，让螺栓锁紧后表面不突出，不会刮擦到安装面上的其他管线或者零件。另外三个支臂的外边缘都做了圆弧倒角，没有尖锐的棱角，一方面是安装操作时不会划伤操作人员，另一方面也能减少零件搬运过程中的磕碰损伤。

　　很多新手在建模这类零件的时候，容易忽略拔模斜度的问题，如果是采用注塑工艺生产，支臂的侧壁要做1到1.5度的拔模斜度，方便脱模；如果是采用铝合金机加工的方式，虽然不需要拔模斜度，但也要注意刀具的可达性，减重槽的内角圆角不能小于加工刀具的半径，否则会出现加工不到位的情况。还有中心沉孔与三个安装孔的位置度公差，一般要控制在0.1mm以内，保证与中心配合件的同轴度，避免安装后出现偏心，导致转动或者调节时卡涩。在做受力校核的时候，要重点验算支臂与中心基座连接的位置，这个位置是整个零件的应力集中点，当单侧支臂受垂直方向的载荷时，连接处的弯曲应力最大，设计时要保证这个位置的壁厚足够，必要时可以在支臂和中心基座之间加设加强筋，不过这款零件的支臂本身做了加厚过渡，没有额外加筋也能满足轻型载荷的使用需求，整体外观也更简洁。

　　实际选型使用的时候，要根据承载的重量选择对应的材质，普通工况下用ABS或者尼龙注塑就可以满足需求，承载要求高的话可以选用铝合金6061-T6材质机加工，要是有耐腐蚀要求还可以做阳极氧化表面处理。安装时要注意三个螺栓的锁紧力矩保持一致，避免因为力矩不均导致零件变形，影响支撑精度。这类三角支撑结构相比四翼的支撑件，少了一个安装点位，在空间受限的安装场景下适应性更好，三个点的支撑也天生具备自调平的特性，不会因为安装面不平整出现悬空的问题，这也是很多光学检测平台、小型实验装置优先选用三翼支撑结构的原因。
