U型双法兰连接端板结构设计

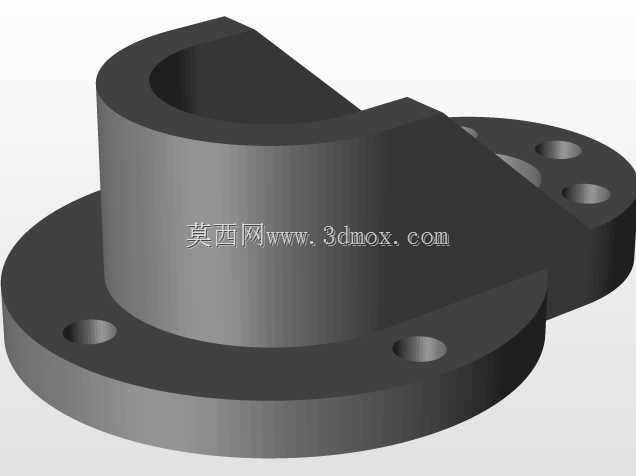

　　这类U型双法兰端板常应用在需要实现跨部件铰接、管线或杆系侧向避让的传动与支撑场景中，比如轻工输送线的摆臂铰接基座、小型液压执行机构的端部连接座、非标自动化设备的悬臂支撑端，核心作用是在两个垂直安装面之间建立刚性连接，同时预留出中间的U型避让空间，避免连接的运动部件在摆动或直线往复过程中与安装基座发生干涉。从结构设计逻辑来看，两个带安装孔的法兰面呈空间垂直排布，其中圆形法兰面用于和设备的固定机架端面对接，法兰上的通孔沿圆周方向均匀分布，可适配不同角度的安装对位需求，安装时通过螺栓穿过通孔与机架端面的螺纹孔锁紧，保证连接面的贴合刚度，避免受载后出现连接面错位或松动。另一端的U型叉体结构与圆形法兰一体成型，

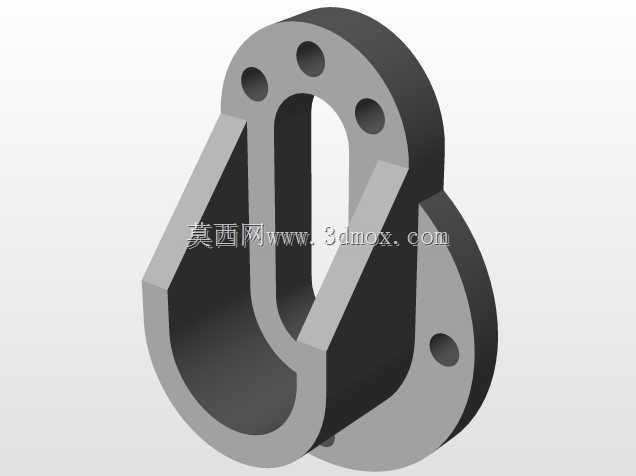

　　叉体的两个平行支臂上开有同轴的铰接孔，用于穿装销轴，连接摆臂、连杆类运动部件，中间的长圆形镂空区域完全覆盖运动部件的摆动轨迹范围，哪怕连杆带配套的轴套、挡圈等附件，也能在镂空区域内自由活动，不会和端板本体发生刮蹭。设计这类零件时，首先要明确安装边界的约束条件：圆形法兰的外径尺寸需要匹配对接机架的端面尺寸，不能超出机架端面的范围，否则会导致部分螺栓无法正常锁紧，法兰的厚度要根据承受的倾覆力矩来核算，若端板需要承载悬臂载荷，法兰厚度需适当增加，避免受载后法兰面出现翘曲变形。U型叉体的两个支臂间距要比被连接的连杆厚度大0.2-0.5mm，预留出装配间隙，同时保证铰接孔的同轴度公差控制在0.02mm以内，避免穿装销轴后出现卡滞，

　　导致运动部件转动阻力过大。支臂的外侧与圆形法兰的衔接位置做了圆弧过渡处理，这个过渡结构是应力集中防控的关键，若采用直角衔接，在承受交变载荷时，衔接位置很容易出现应力集中导致的裂纹，圆弧过渡半径通常取支臂厚度的0.3-0.5倍，既能分散应力，也不会过多增加零件的整体重量。安装孔的位置设计也有实际考量，圆形法兰上的安装孔数量根据承载等级选择，轻载场景下4个孔即可满足锁紧需求，中重载场景则需要6个或更多孔来提升连接可靠性，孔的中心圆直径要避开法兰与叉体的衔接区域，保证螺栓锁紧时的压紧力能均匀分布在法兰贴合面上，不会因为压紧力偏载导致法兰面局部压溃。叉体上的铰接孔位置要保证连接的运动部件在全行程摆动时，其外轮廓不会超出端板的最大外边界，

　　避免和周边其他设备部件发生碰撞。从实际使用的角度，这类端板通常采用铸铁或中碳钢加工，毛坯经过时效处理消除内应力后再进行机加工，加工时先以圆形法兰的端面为基准，加工法兰的贴合面和安装孔，再以法兰贴合面和其中一个安装孔为定位基准，加工叉体的两个平行面和铰接孔，这样能有效保证两个法兰安装面的位置精度，以及铰接孔与法兰端面的垂直度要求。在装配环节，圆形法兰与机架对接时需要在贴合面涂抹密封胶或加装密封垫，若应用在有防尘、防水要求的场景，还需要在铰接孔位置加装防尘密封圈，避免粉尘、水汽进入铰接位置磨损销轴和轴套。这类结构相比普通的平板式端板，最大的优势是将连接、避让、铰接三个功能集成在单个零件上，减少了设备的装配零件数量，降低了装配累积误差，同时一体成型的结构刚性更好，能承受更大的冲击载荷，在中低速、中等载荷的铰接连接场景中适用性很强。设计过程中还要注意零件的减重优化，在保证结构刚度的前提下，法兰非贴合面的区域可以做适当的减薄处理，叉体的非配合面也可以设置减重槽，降低零件的整体重量，减少设备的运动惯量，尤其是用在运动部件上的端板，减重设计能有效降低驱动机构的负载，提升设备的运行响应速度。另外，铰接孔的内壁需要根据载荷情况做表面硬化处理，轻载场景可以直接做铰孔加工保证粗糙度，重载场景则需要加装钢套或者对孔内壁做淬火处理，提升孔壁的耐磨性能，延长零件的使用寿命，避免长期铰接磨损后出现孔位变大、间隙超差，导致运动部件出现晃动、定位不准的问题。
