带法兰底座双铰接耳轴连接支座结构

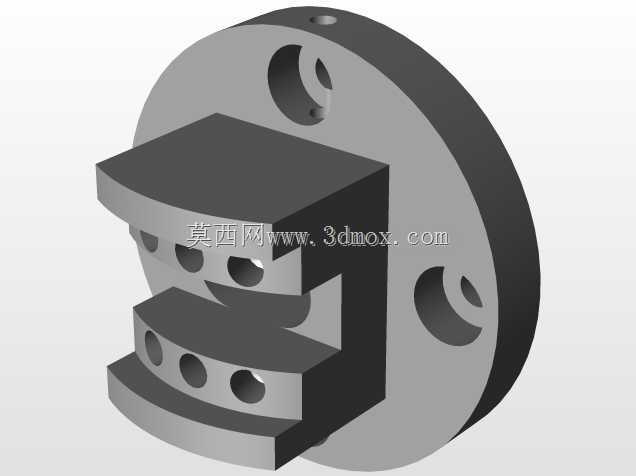

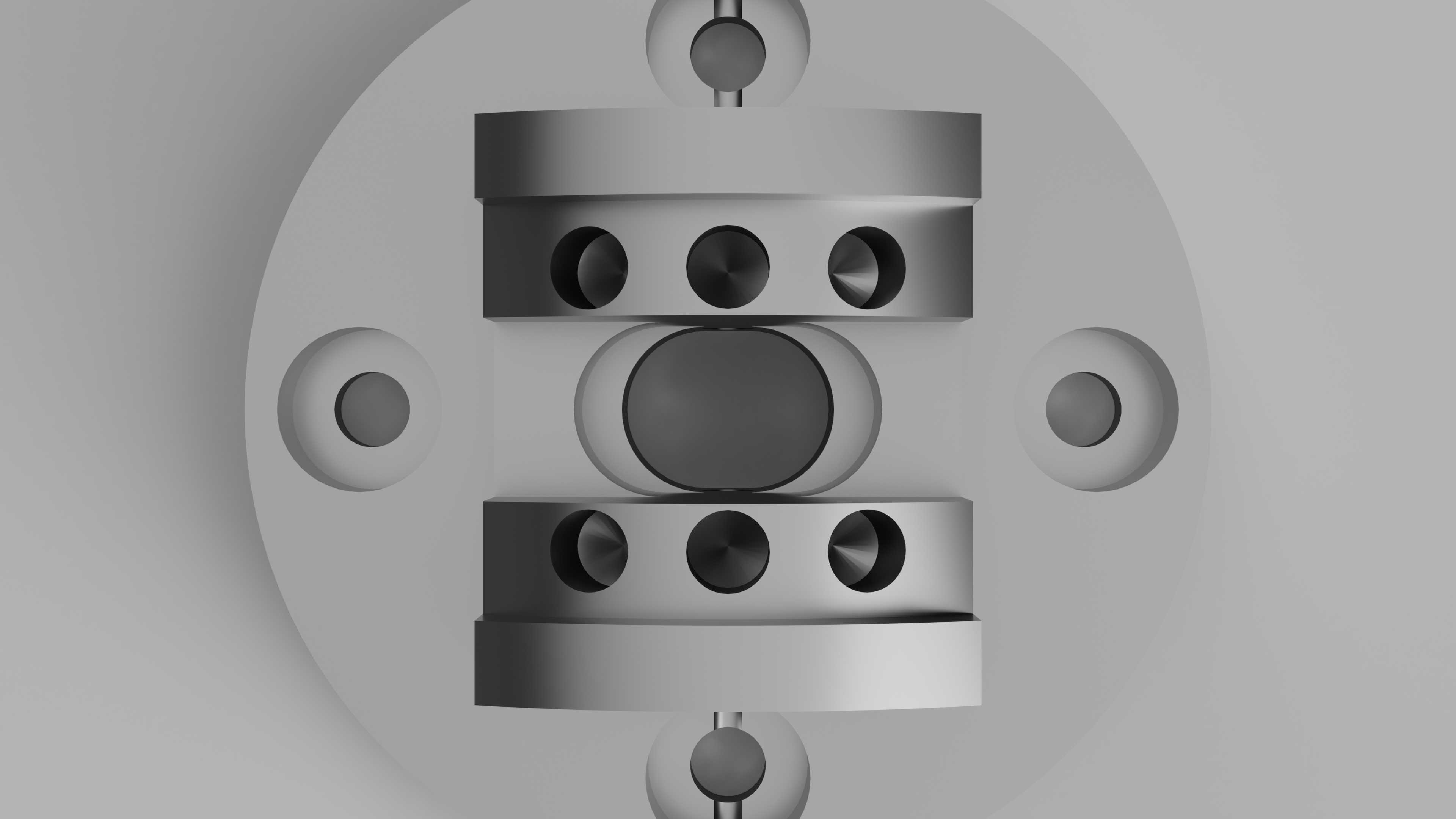

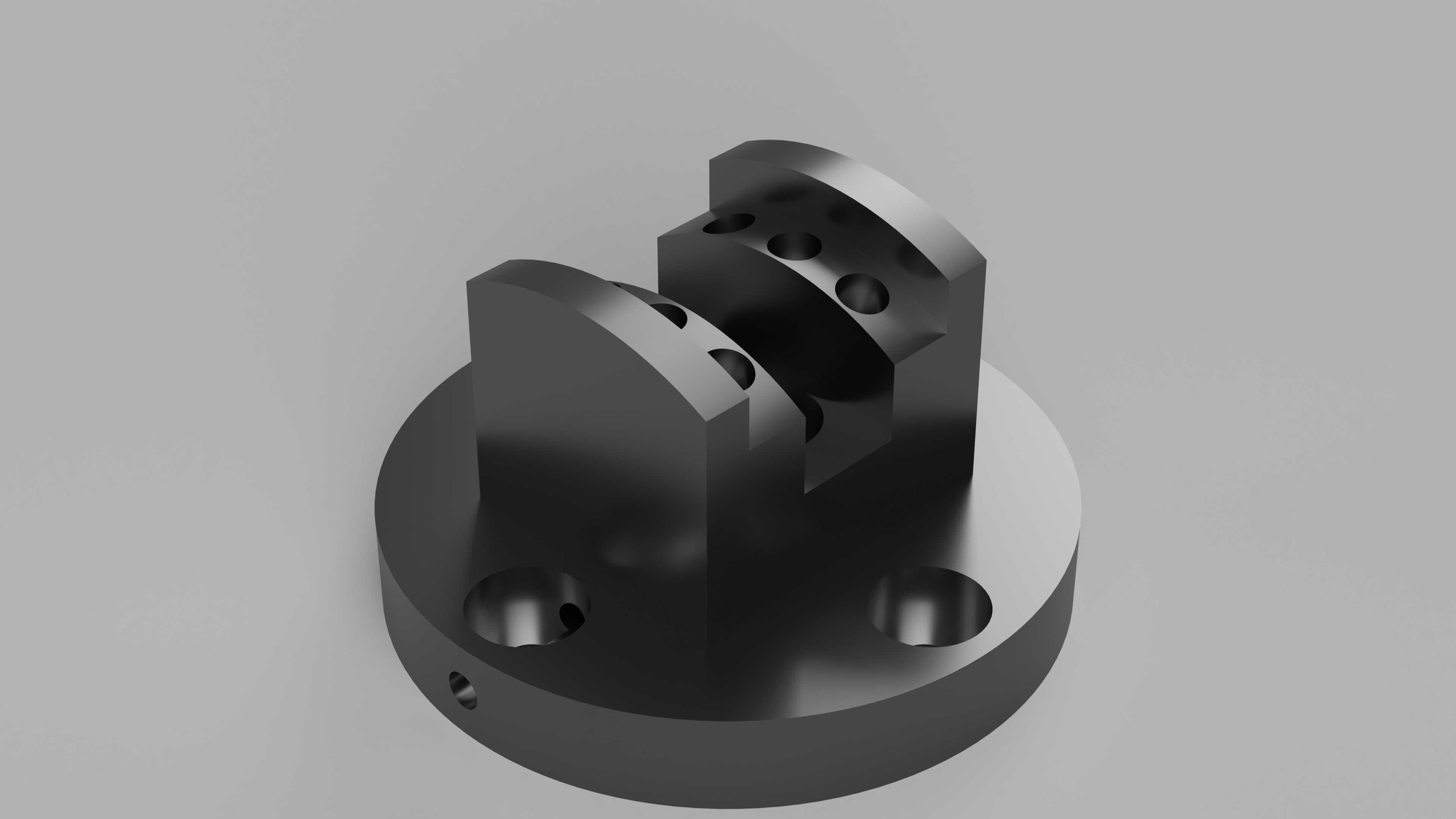

　　这类带圆形法兰底座的双铰接耳轴支座，在工业自动化生产线、工装夹具系统、小型液压执行机构的铰接连接场景中应用十分广泛，核心作用是为需要绕固定轴做小角度摆动的杆件、执行元件提供稳定的安装支撑与转动副约束，常见于气动摆台的末端连接、工装夹具的压紧臂铰接座、小型输送线的挡停机构铰接支点等位置。从结构设计逻辑来看，底部采用圆形法兰盘作为安装基准，是因为圆形法兰在安装时可绕中心轴微调角度，相比方形安装座更适配需要调整铰接耳朝向的装配场景，法兰盘上均匀分布的两个沉头安装孔，用于穿入内六角圆柱头螺钉将支座固定在安装基板上，孔位做沉头处理可避免螺钉头突出法兰端面，保证支座安装后底面与安装面完全贴合，不会出现安装倾斜导致铰接轴卡滞的问题，

　　法兰盘侧面还预留了一个小的径向螺纹孔，用于安装紧定螺钉，可在支座角度调整到位后顶紧安装面，防止设备运行过程中支座受径向力发生转动偏移。上部的双铰接耳采用对称平行布置，两个耳片的同轴度是设计时的核心管控指标，同轴度偏差过大会直接导致铰接销轴穿装困难，转动时出现卡滞、磨损加剧的问题，耳片上开设的铰接孔做了等直径设计，孔壁预留了足够的壁厚，可承受铰接部位传递的径向载荷与倾覆力矩，耳片外侧做了圆弧过渡处理，既可以减少应力集中，避免耳片在受冲击载荷时从根部断裂，也能去除加工毛刺，避免装配时划伤操作人员。耳片上额外开设的多个径向小孔，主要用于安装限位销或者润滑注油嘴，当需要限制铰接件的摆动角度时，可在对应孔位装入圆柱销作为机械硬限位，

　　调整不同孔位的销钉位置即可快速调整摆动行程范围；如果是长期往复摆动的使用场景，可在其中一个孔位安装注油嘴，定期向铰接孔内注入润滑脂，降低销轴与孔壁的磨损，延长部件使用寿命。从安装边界尺寸来看，法兰盘的外径尺寸需匹配安装位置的空间预留，法兰厚度需满足螺钉拧入深度的要求，保证连接强度足够，上部双铰接耳的间距需适配配套铰接件的端部厚度，预留0.1-0.2mm的装配间隙，既不能间隙过大导致铰接时出现窜动，也不能间隙过小导致铰接件无法装入，铰接孔的中心高度决定了铰接点的安装高度，设计时需匹配配套杆件的运动轨迹，避免运动过程中出现干涉。在实际建模过程中，这类零件需要重点管控几个形位公差：首先是法兰安装底面的平面度，需控制在0.02mm以内，

　　保证安装贴合度；其次是两个铰接孔的同轴度，需控制在Φ0.015mm以内，保证销轴转动顺畅；另外是铰接孔轴线与法兰安装底面的平行度，偏差过大会导致铰接件摆动时出现别劲的问题。零件的材质通常根据使用载荷选择，轻载场景下可选用6061铝合金做阳极氧化处理，重量轻且有一定的防锈能力，中载场景下可选用45号钢做发黑处理，成本低且强度足够，重载或者有腐蚀的场景下可选用304不锈钢材质，适配恶劣工况。这类支座在装配时，需先将法兰盘的安装面与基板表面清理干净，避免铁屑、毛刺垫在结合面导致安装倾斜，穿入安装螺钉后按对角线顺序分次拧紧，避免单颗螺钉一次拧紧导致法兰盘受力变形，铰接销轴穿入前需涂抹少量润滑脂，装入后需在销轴端部安装轴用挡圈，防止销轴在转动过程中轴向窜动脱出。日常设备维护时，需定期检查法兰安装螺钉是否松动，铰接部位是否存在异常磨损、旷量，如果发现铰接孔磨损量超过0.1mm，需及时更换支座，避免因连接间隙过大导致设备运行精度下降，甚至出现部件脱落的安全隐患。
