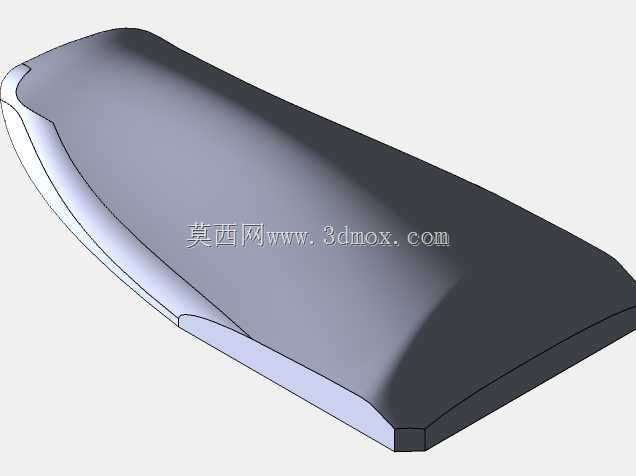

流线型曲面覆盖壳体结构设计

　　这类曲面覆盖壳体在各类工业设备、民用机电产品的外露防护结构中应用十分广泛，小到手持检测设备的握持外壳，大到户外机柜的顶部导流罩、小型代步工具的覆盖饰板，都能见到这类结构的身影。它的核心作用首先是为内部的电子元器件、机械传动结构提供物理防护，隔绝外界的粉尘、飞溅液体与意外磕碰，同时通过流畅的曲面造型优化设备外表面的气流走向，降低设备移动或者户外工况下的风阻，也能避免尖锐棱角带来的操作安全隐患。从结构设计的角度来看，这类壳体的造型逻辑完全围绕功能需求展开，整体采用大曲率的自由曲面过渡，没有突兀的折角与棱边，一方面是为了在注塑或者吸塑成型过程中，让熔融的原料能够均匀填充模腔，减少局部应力集中导致的成型缺陷，

　　另一方面也能让壳体在承受外部冲击的时候，将受力沿着曲面均匀分散到整个壳体表面，避免局部应力过大出现开裂。壳体的边缘做了渐变收薄的处理，靠近安装基面的位置厚度均匀过渡到安装边的尺寸，安装边预留了均匀的安装位，能够通过卡扣或者紧固件和下方的设备基座紧密贴合，安装边界的尺寸公差控制在合理范围内，既保证装配后不会出现明显的缝隙，也不会因为公差过紧导致装配时壳体被挤压变形。在建模过程中，这类自由曲面的搭建需要先确定整体的长宽高基准边界，先勾勒出壳体的主轮廓控制线，再通过曲率连续的曲面搭接完成整体造型，过程中需要反复检查曲面的曲率梳走向，避免出现局部的曲面褶皱或者曲率突变，否则不仅会影响成型后的外观质感，还会导致壳体在受力时出现应力集中点。

　　壳体的内表面做了均匀的壁厚偏移，没有多余的冗余结构，在需要和内部元器件避让的位置，会根据内部元件的轮廓做局部的凹陷让位，既保证壳体的整体强度，也能尽可能压缩壳体的占用空间，让设备整体结构更加紧凑。实际选型应用的时候，需要先确认壳体的安装边界尺寸和设备基座的匹配度，同时要根据使用场景的防护等级要求，在安装边的位置匹配对应的密封胶条，曲面部分的壁厚要根据选用的材料特性做对应调整，如果是用在户外长期日晒的场景，还要在曲面的受力薄弱位置增加隐形的加强筋，加强筋的走向要顺着曲面的曲率方向布置，避免加强筋在产品外表面形成缩痕，影响外观质量。这类曲面壳体的设计难点在于平衡造型流畅度和结构实用性，很多新手在做这类结构的时候，

　　容易过度追求曲面的造型弧度，忽略了成型工艺的要求，导致曲面出现倒扣无法正常脱模，或者壁厚不均匀导致成型后出现翘曲变形，实际建模的时候需要同步考虑脱模斜度，所有和脱模方向平行的曲面都要预留足够的斜度，边缘的圆角大小也要和壁厚保持合理的比例，避免出现原料填充困难的问题。在实际装配场景中，这类壳体通常作为设备的最外层覆盖件，装配顺序排在所有内部元件安装完成之后，安装时需要先对准定位柱，再逐步锁紧周边的紧固件，不能单侧强行锁紧，否则会导致壳体出现应力变形，长期使用后容易在曲面的弯折位置出现开裂。如果是用在有移动需求的设备上，壳体的曲面弧度还要考虑握持或者搬运的受力点，在人手经常接触的位置做贴合手掌弧度的凹陷处理，提升操作的握持舒适度，同时表面可以根据需求做晒纹或者哑光处理，减少使用过程中的划痕残留，也能避免光线反射影响操作人员的视线。
