多齿轮组箱式传动结构设计

　　这套多齿轮组箱式传动结构，核心应用场景覆盖小型动力传输工位、轻工设备动力分配单元、小型自动化设备的减速传动环节，可适配低转速大扭矩输出的动力接驳需求，在包装设备送料机构、小型输送线动力端、非标自动化工位的动力传递路径中都能找到对应适配场景。从实际用途来看，该结构通过不同齿数齿轮的啮合排布，实现单输入多输出的动力分流，同时完成固定传动比的转速调整，将输入端的高转速低扭矩转换为多个输出端适配的低转速高扭矩动力，匹配不同执行机构的动力参数需求，避免单动力源搭配多套减速机构带来的空间浪费与成本抬升。

　　功能特性层面，整套齿轮组完全封装在带安装法兰的箱型壳体内，壳体边角设置带通孔的安装耳，可直接通过螺栓完成与设备机架的固定，无需额外设计安装转接支架；齿轮啮合区域预留充足的润滑脂存储腔，可在装配时填充润滑脂实现长期免维护运行，降低日常运维的工作量；各齿轮轴的支撑位直接集成在壳体内部的凸台结构上，轴端与壳体配合处设置限位台阶，避免齿轮运转过程中出现轴向窜动，保证传动精度的长期稳定。

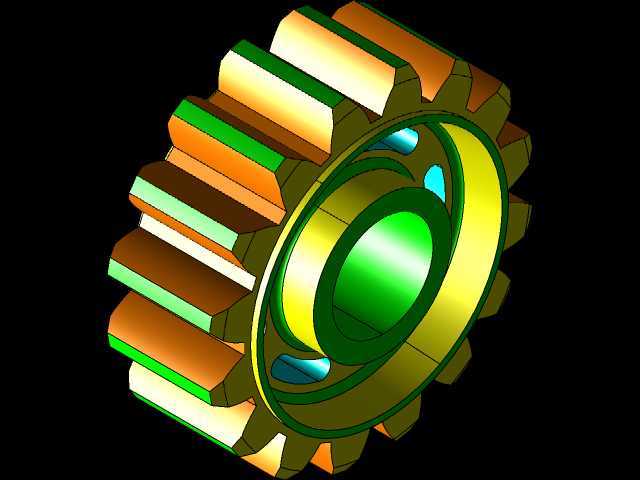

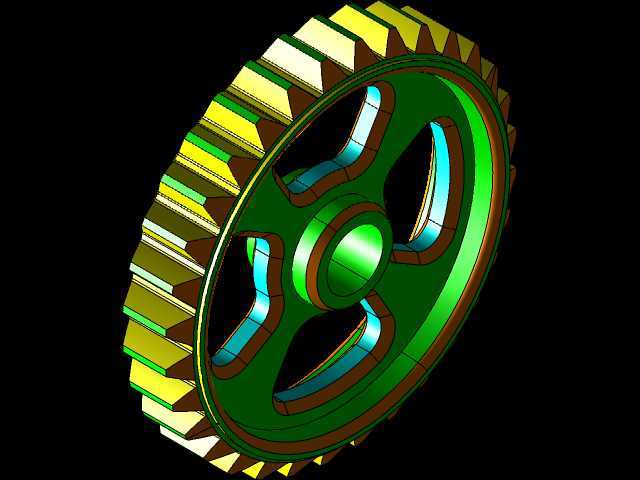

　　设计思路上，首先根据目标传动比与输出轴排布需求，确定各级齿轮的齿数与模数，所有啮合齿轮均采用标准渐开线圆柱直齿设计，加工难度低，通用互换性强，后期维护更换配件无需定制特殊齿形零件；排布齿轮位置时，充分考虑相邻齿轮的啮合侧隙，预留合理的装配公差带，避免加工误差导致的卡滞或啮合间隙过大带来的传动回差；壳体采用一体化围合结构，仅在输入轴、输出轴位置预留轴孔，既可以阻挡外部粉尘、碎屑进入啮合区域，也能防止内部润滑脂泄漏污染周边工位环境；齿轮与轴的连接采用平键周向固定加轴端挡圈轴向固定的方式，传递扭矩可靠，拆装维护便捷。

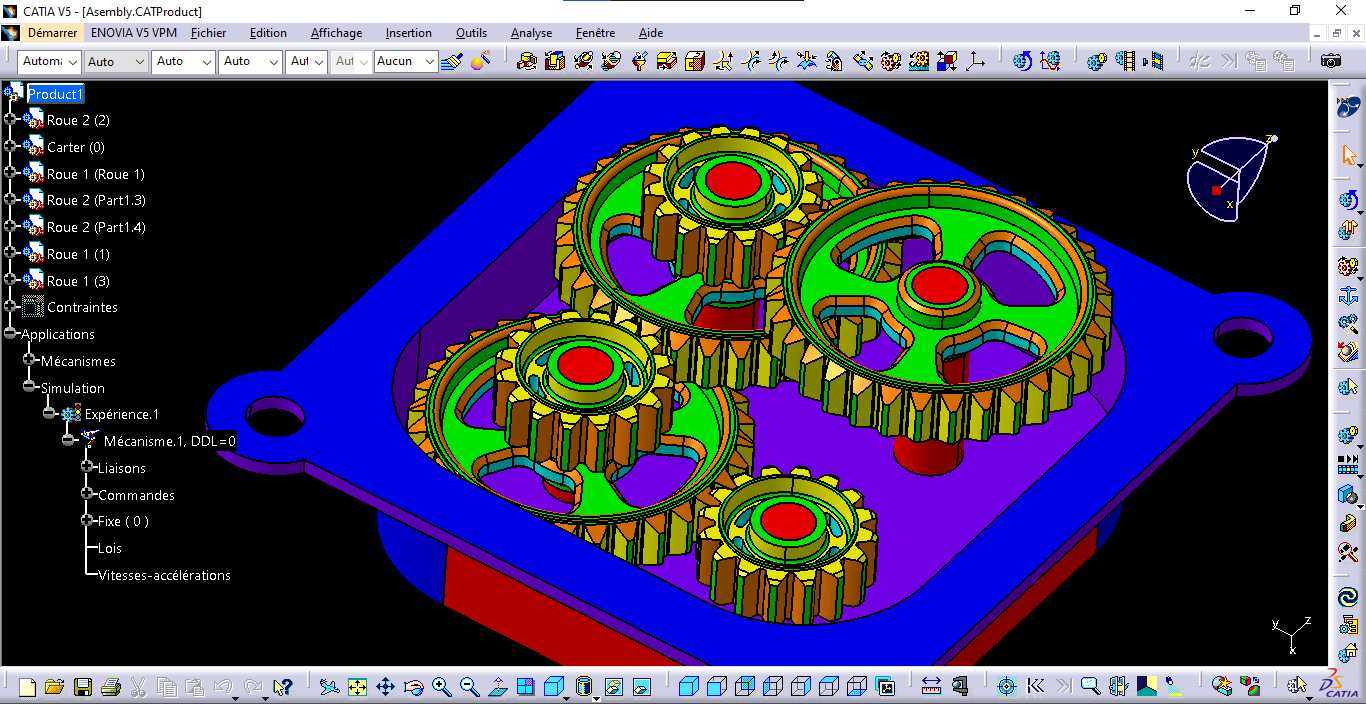

　　外形尺寸与安装边界方面，整套结构整体呈方形带安装耳的布局，安装耳的通孔中心距按照通用小型传动组件的安装规范设计，可直接替换同安装尺寸的传统单输出减速箱，无需对原有设备的安装位进行改造；壳体内部的齿轮排布充分利用箱内空间，在保证各齿轮不发生运动干涉的前提下，尽可能压缩整体体积，减少在设备内部的空间占用；各输出轴的伸出长度按照常规联轴器的安装尺寸设计，可直接搭配标准弹性联轴器与下游执行机构连接，轴径尺寸匹配通用轴承、密封件的标准规格，配件采购便捷。实际装配过程中，可按照先装入下层齿轮轴、再依次叠装上层齿轮、最后扣合壳体上盖的顺序完成组装，装配流程顺畅，无复杂的工艺要求，适合批量生产装配。运转过程中，直齿齿轮的啮合传动无轴向力，对轴承的轴向承载要求低，可选用低成本的深沟球轴承作为支撑件，进一步控制整体制造成本，同时传动过程的噪音水平可控，适合在对噪音有一定要求的车间工位使用。
