双缸曲柄连杆活塞动力机构结构展示

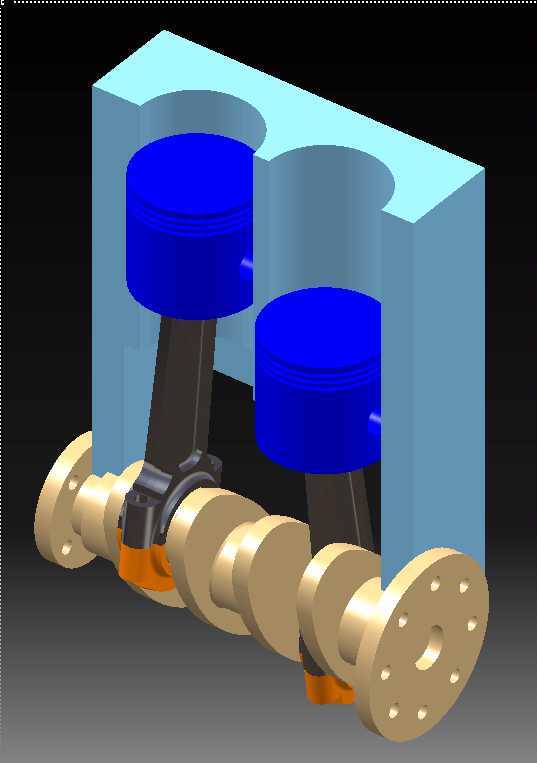

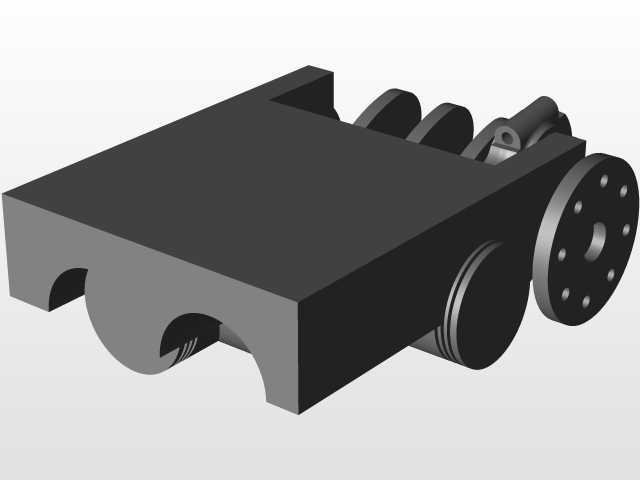

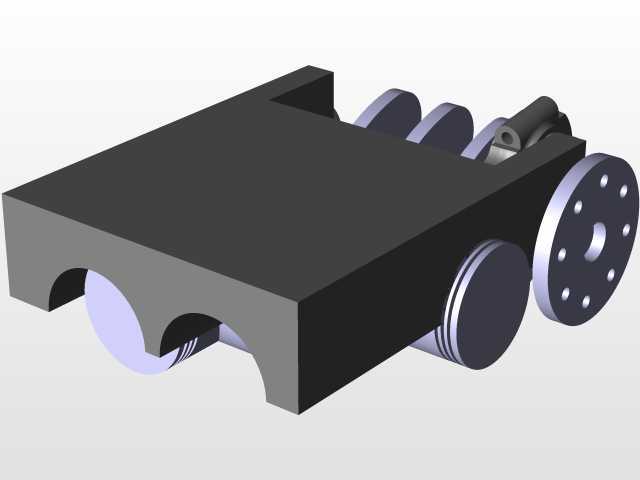

　　这套双缸动力核心结构，常见于小型通用动力设备、轻型摩托、便携发电机组这类对动力单元体积有严格限制的场景，核心作用是将燃料燃烧产生的直线往复推力，通过连杆的力传递转换为曲轴的旋转扭矩，为后端负载提供持续的旋转动力输出。从结构布局来看，两个气缸采用平行并列布置，缸体部分做了简化的半剖展示，能清晰看到活塞在缸筒内的运动行程边界，活塞顶面为平顶设计，这类设计的优势是加工难度低，燃烧室结构紧凑，压缩比控制精度更容易保证，适合小排量动力单元的量产加工需求。连杆部分采用了剖分式大头设计，大头端与曲轴的连杆轴颈配合，轴瓦位置预留了标准的安装间隙，小头端通过活塞销与活塞内腔的销座连接，连接位置的尺寸公差需要严格控制，既要保证活塞销的转动灵活性，

　　又要避免间隙过大带来的敲击异响。曲轴为整体式锻造结构，两个连杆轴颈的相位差为180度，这种布置方式能让两个活塞的运动行程交替进行，抵消部分往复惯性力，降低整机运行时的振动幅度，曲轴两端的法兰盘做了均匀分布的螺栓孔设计，一端用于连接飞轮或者动力输出端的联轴器，另一端用于安装正时齿轮、驱动附件的带轮结构，安装时需要保证法兰端面的跳动公差在允许范围内，避免动力输出时出现偏载磨损。缸体的缸筒部分内壁需要做珩磨处理，表面粗糙度要达到适配活塞环密封的要求，活塞上的气环、油环槽位置在建模时已经预留了标准的环高尺寸，装配时气环的开口需要错开布置，避免工作时出现漏气、窜油的问题。从安装边界来看，这套结构的整体宽度由曲轴两端法兰的外圆尺寸决定，

　　高度方向需要预留活塞运动到上止点时顶面与缸盖的燃烧室间隙，长度方向需要考虑连杆摆动到最大角度时不会与缸体内壁发生干涉，这类并列双缸的结构相比单缸结构，动力输出的平顺性更好，相同排量下曲轴的转速波动更小，对后端传动系统的冲击载荷更低。在实际设计过程中，曲柄的配重块形状是经过动平衡校核的，配重块的质心位置需要与活塞连杆组的往复惯性力形成平衡，避免高转速下曲轴出现弯曲变形，连杆的杆身采用了工字型截面，在保证结构强度的前提下尽可能降低往复运动的质量，减少惯性力带来的负载。缸体的水套结构在这个展示模型中做了简化处理，实际量产时缸筒周围需要布置连通的冷却水流道，保证活塞往复运动产生的热量能及时通过冷却液带走，避免缸筒过热出现拉缸故障。

　　曲轴的主轴颈位置需要对应缸体上的主轴承座安装孔，主轴承盖的螺栓拧紧力矩需要按照工艺要求分步拧紧，保证主轴承孔的圆度符合装配要求，避免曲轴转动时出现卡滞。这套结构的运动逻辑清晰，活塞下行时进气门开启完成进气行程，上行时完成压缩行程，点火燃烧后活塞被高压气体推动下行做功，再次上行时排出废气，两个气缸交替完成四个工作循环，就能让曲轴持续输出旋转动力，在建模过程中所有运动部件的干涉检查都已经完成，活塞运动到上下止点时，连杆与缸体、曲轴配重块之间都预留了足够的安全间隙，不会出现运动卡滞的问题，对于初学动力结构设计的人员来说，这套模型能直观理解曲柄连杆机构的力传递路径，也能作为小型动力设备改型设计的基础结构参考，在进行整机布置时，可以根据实际的安装空间需求，调整缸体的连接法兰位置、曲轴输出端的连接尺寸，适配不同的负载安装需求。
